Индикатор скрытой проводки: принцип работы и инструкция по применению

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Обзор тестера «Дефорт DMM-20»

Тестер «Дефорт DMM-20» выделяется своей компактностью. Какие-либо выступающие детали на корпусе отсутствуют. При этом проводка электрическая в стене обнаруживается очень быстро. В целом данное устройство простое в использовании, и имеется всего только один режим. С его помощью можно определить напряжение сети на небольшой глубине.

Светодиодных индикаторов в этом приборе предусмотрено два. Первая лампочка загорается, когда сеть находится на расстоянии более 20 мм. При этом второй индикатор сработает только в непосредственной близости с проводкой. Звуковая сигнализация в этой модели установлена. Длина прибора 200 мм, ширина 80 мм, а толщина 35 мм. Весит тестер кабеля «Дефорт DMM-200» 18 кг, а обойдется он покупателю в 1100 руб.

Модель «Тестбой Лед»

Эта модель отличается удобством использования, а также долговечностью. При этом поиск проводки в стене много времени не отнимет. Индикация в данном приборе предусмотрена визуальная, а выбор диапазона измерений происходит в автоматическом режиме. Адаптер контрольного щупа установлен довольно качественный. Сделан он полностью из меди и имеет толщину 4 мм.

Класс защиты в этой модели типа «ИП65», а отключение устройства происходит автоматически. Подсветка места работы происходит при помощи белого светодиода. Сверхнизкое напряжение системой индикации определяется легко, и это, несомненно, преимущество. Помимо светового и звукового сигналов, устройство можно настроить на вибрацию во время работы. Тестирование «Тестбой Лед» производится довольно просто, а однополюсная проверка фазы возможна.

Индикация с тестера способна сработать даже при напряжении в 100 В. Транзисторы в этой модели установлены биполярного типа. Риск короткого замыкания в приборе практически отсутствует. Дополнительно следует отметить очень качественные конденсаторы в индикаторе. Изготовлены они полностью из алюминия и имеют хорошую проводимость. Стоит индикатор обнаружения скрытой проводки «Тестбой Лед» на рынке примерно 4000 руб.

Применение

Применяя детектор в работе, можно найти трубы и кабель, в стенах, на потолке, на полу и других местах. Это актуально перед началом работы по бурению отверстий с целью сквозного прохода через стену или поиска места для будущей установки распределительной коробки.

Для пола такой прибор удобно использовать при монтаже, например, если у вас теплые полы, но нужно прикрутить к полу барную стойку. Даже трубы на основе металлопластика можно найти и выбрать место между ними для монтажа.

При обустройстве спортзала важно вешать тяжелый спортивный инвентарь на стену. Поэтому, чтобы анкерный болт закрутился в бетон и не попал в арматуру, применяют поиск металлических элементов детектором. Работать с ним просто

Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно

Работать с ним просто. Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно.

Бесконтактный индикатор «Флук LVD2»

Скрытая проводка при помощи данного индикатора американского производства выявляется быстро. Конструкцию устройство имеет карандашного типа. Отличительной чертой этой модели является мощный фонарик. Индукция в приборе предусмотрена двойная, уровень безопасности довольно высокий. При этом производительность устройства в целом высокая. Напряжение распознается прибором в диапазоне от 100 до 500 В.

Открытая проводка на силу тока проверяться может. Использовать индикатор при минусовой температуре разрешается. В стандартном комплекте устройства включаются батареи типа ААА. Микросхема в данной модели — класса «ДД1» с бесконтактным пробником. При этом светодиоды установлены серии «Р1». Всего в корпусе имеется три инвертора с усилителем. Дополнительно следует отметить качественные транзисторы. Длина антенны в приборе составляет 20 мм. Обойдется тестер «Флук LVD2» покупателю в 6000 руб.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

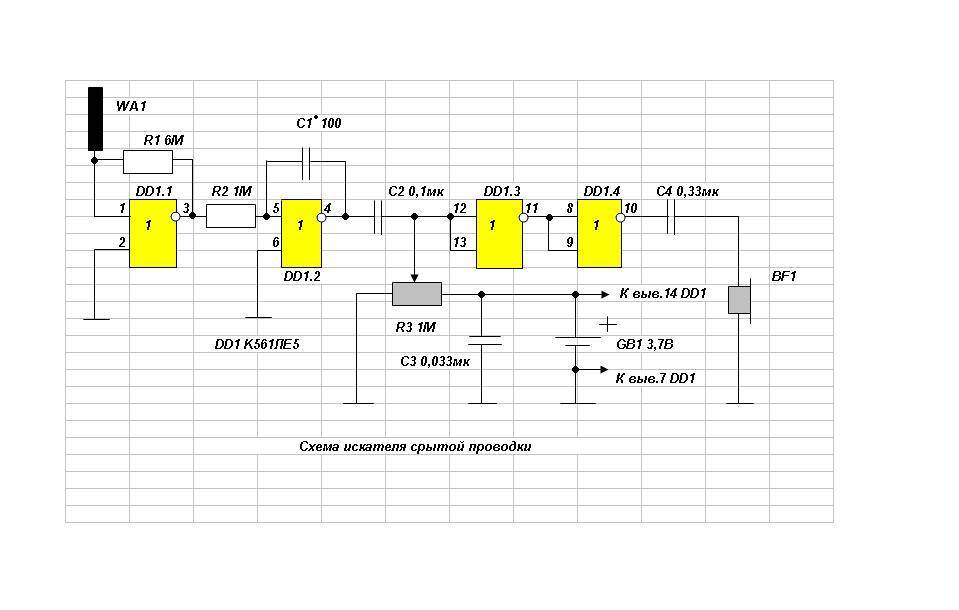

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307

) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама. При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

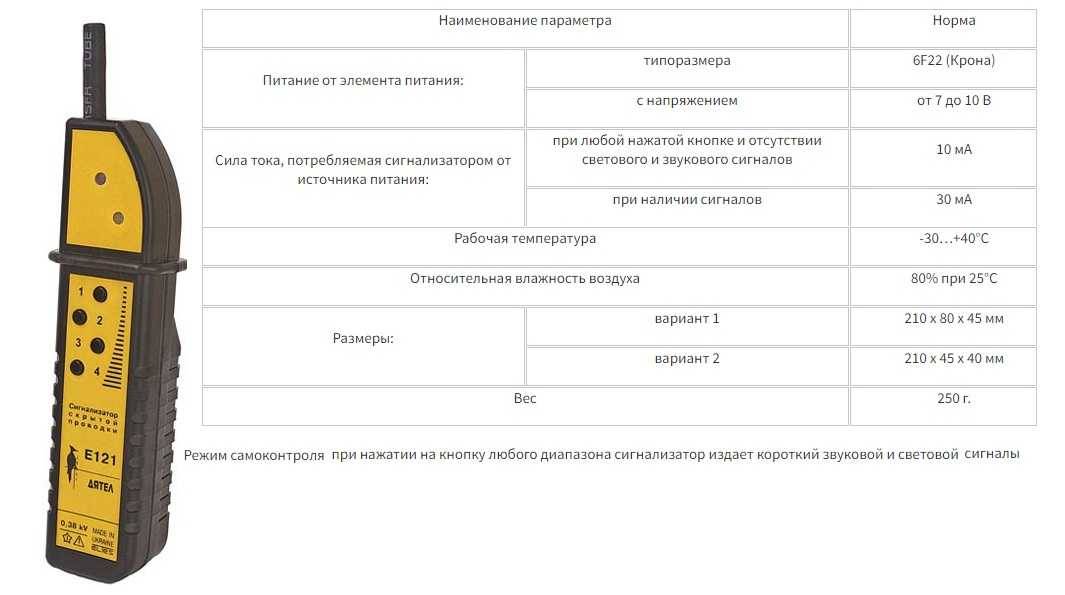

Сигнализатор скрытой проводки без батареек

Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

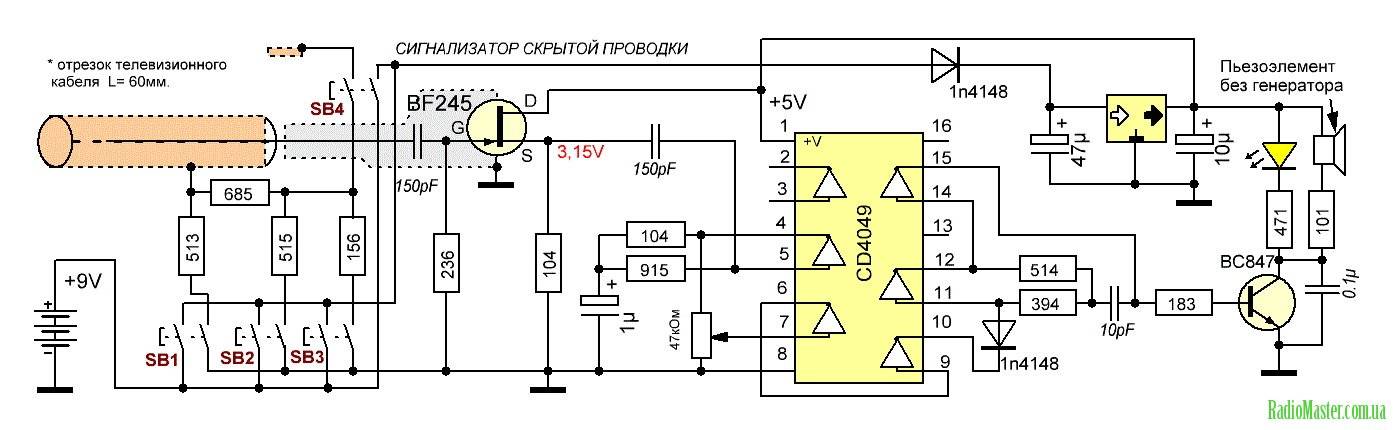

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Основные виды

Разновидности, за исключением разных производителей, поставляющих свои изделия на рынок, касаются принципов работы. Среди прочих, выделяют три основных принципа действия:

1. Электростатика. Это самый простой способ, который работает по принципу распространения электромагнитного поля. Если проводник попадает в него, то прибор дает звуковой сигнал. Чем ближе проводник находится к центру поля, тем сигнал сильнее.

Такие приборы просты в конструкции и удобны в управлении, но рассчитаны всего на глубину до 7 см в самой мощной комплектации. Среди приборов этого подвида есть те, что работают на емкостном принципе, что позволяет даже искать пустоты и дерево.

Если элементы питания такого инструмента истощены, есть вероятность, что магнитного поля будет недостаточно, что приведет к уменьшению глубины нахождения. Поэтому за батарейками электростатического детектора стоит регулярно следить.

Детектор проводки фирмы IEK

Таким инструментом легко найти именно фазный провод. Если по нему идет напряжение, то нужно выключить лампочку при помощи выключателя. Обрыв подачи питания отлично отразится на магнитном поле, что позволит быстро определить нужную нам жилу.

2. Электромагнит. Этот принцип работает совсем наоборот. Т.е, прибор умеет находить проводники, вокруг которых расположено магнитное поле. Оно есть везде, если провод находится под напряжением. Поле располагается, примерно, на 1 см в диаметре вокруг жилы проводника.

Прибор рассчитан на работу до 10 см. Важным условием поиска провода является то, что по нему идет напряжение, поскольку иначе магнитного поля не будет. Поэтому такой инструмент для поиска оборванной цепи питания не подойдет. В остальном, чем больше нагрузка на кабель, тем проще его обнаружить в стене.

3. Металлодетектор. Такой прибор работает по принципу металлоискателя. Он сам создает вокруг себя электромагнитное поле, в которое попадает проводник. В этом проводнике образуется свое поле. Именно на разности потенциалов и работает детектор.

Помимо кабеля, он ищет трубы, арматуру, саморезы и другие металлические предметы. В некоторых случаях это неудобно, поскольку даже в деревянных домах, не говоря уже панельных домах, в стенах может быть металл. Хотя для бурения это подойдет, поскольку вы точно будете знать, что не попадете сверлом в железо.

4. Емкостной прибор. Ранее мы уже говорили, что они способны находить дерево и пустоты. Принцип их работы таков, что емкостной детектор, находясь вблизи кабеля, измеряет его диэлектрическую проницаемость. Такой инструмент считается неточным, что делает его детектором второго плана.

5. Ультразвуковой детектор. Это самый точный инструмент, который есть сегодня в продаже. Он посылает звуковой импульс и анализирует его по принципу «Эхо». Такой инструмент стоит дорого, но для профессиональных работ он идеален.

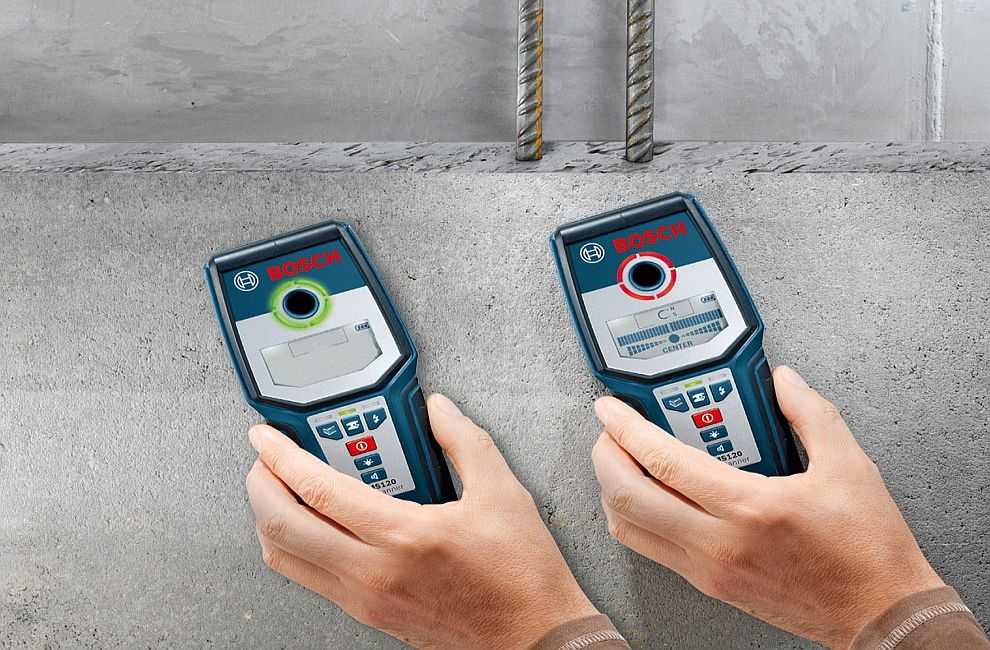

Детектор скрытой проводки фирмы BOSCH

Среди всего прочего, нужно отметить, что есть комбинированные детекторы, которые сочетают в себе свойства электростатики, металлодетектора, емкостного прибора

Поэтому, выбирая инструмент, даже если ничего о нем не знаете, обращайте внимание на стоимость. Анализ рынка говорит, что до тысячи рублей вряд ли можно найти что-то другое, чем электростатический инструмент

Модели детекторов

В настоящее время на рынке существует множество моделей детекторов для поиска проводки. Самыми популярными у потребителей являются:

• LA-1010. Эта модель предназначена для поиска скрытой проводки на сравнительно небольшой глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Прибор способен находить конструкции из дерева и металла.
• LA-1014. Более усовершенствованная модель того же производителя. Конструкция прибора универсальная, позволяет определять не только скрытую проводку, но и повреждения кабеля (обрыв, короткое замыкание, перехлёст проводов).
• S-Line. Эта модель позволяет найти скрытую поводку, а также деревянные, металлические и гипсокартонные конструкции на большой глубине. Применяется при проведении строительных работ. Имеет автоматическую калибровку.
• TS-72. Простой детектор, преимущественно используемый в бытовых условиях. Обнаруживает проводку под напряжением и в обесточенном состоянии, а также деревянные и металлические конструкции скрытого типа.

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

Схемы для сборки своими руками

Далее приведены три простых схемы детекторов проводов, которые смогут собрать даже начинающие радиолюбители.

С регулируемой чувствительностью

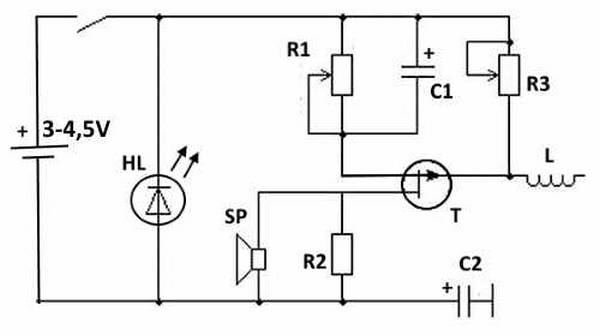

Внизу, на картинке 6, представлена схема детектора, в котором возможно регулировать чувствительность.

Обозначение деталей:

• Т — КП103;
• R1 — 2,0 кОм;
• R2 — 2,0 кОм (для максимальной громкости возможен подбор);
• R3 — 1,0 МОм;
• HL — АЛ107БЛ (возможна замена на аналог);
• С1 — 5,0 мкФ;
• С2 — 20,0 мкФ;
• SP — динамик, сопротивление которого находится в пределах от 30 до 60 Ом;
• L — состоит из 20-50 витков провода с диаметром 0,3-0,5 мм на каркасе 3 мм (или без каркаса).

Искателя обрыва

Следующая картинка поможет в сборке такого устройства.

Устройство позволит не только находить кабеля, а также и нарушения в них.

С использованием Ардуино

Картинка изображает сборку прибора с использованием 2 транзисторов.

Схема прибора для поиска скрытой проводки с 2 транзисторами

Интересно! Ардуино — название (торговое) программных и аппаратных средств для сбора несложных автоматических систем. Программная составляющая: оболочка для написания программ, аппаратная (печатные платы). Она используется непрофессиональными пользователями.

Обнаружитель с полевым транзистором: порядок работы

Прибор функционирует по следующему принципу. Электрическое поле, воздействующее на n-p переход, приводит к изменению толщины последнего, в результате чего меняется и его проводимость. Так как изменение электрического поля совпадает с сетевой частотой (50 Гц), при приближении к проводке из динамика будет доноситься нарастающий гул. Чтобы не спутать выводы полевого транзистора, необходимо проверить их маркировку.

Собрать по этой схеме искатель скрытой в стене проводки не сложнее, чем простейшую электроцепь, которую составляют школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Чтобы процесс определения существующей в стене проводки отображался визуально, подключите стрелочный прибор параллельно электрической цепочки исток-сток. В составе индикатора должен иметься балластный резистор. Номинал элемента сопротивления может колебаться от 1 до 10 кОм.

По мере закрывания транзистора, происходящего при приближении его к электропроводке, будет заметен рост показаний индикатора. Это будет свидетельствовать о том, что в кабелях, находящихся внутри стены, присутствует напряжение, а значит, и электрическое поле.

Пошаговый процесс сборки прибора

• Перед тем, как приступить к спайке элементов, рекомендуется нанести на плату схему расположения каждого компонента.
• Спайка резисторов по возрастанию. Разместите деталь на схеме, запаяйте концы с другой стороны. Лишнюю длину проволоки можно оторвать кусачками. Установка конденсатора. Обязательно проверьте насколько хорошо зафиксировано место припоя.
• Монтаж в схему двух биполярных транзисторов. Прихватить ножки, после чего откусить лишнее и запаять. Выровнять их на лицевой стороне при помощи пинцета, проверив тем самым их фиксацию.
• Следующее — микросхема. Можно устанавливать как при наличии панелей, так и при их отсутствии.
• Следует учесть нагрев от паяльника, который может вывести радиодеталь из строя. Необходимо действовать следующим образом: сначала прихватить крайние две ножки, чтобы зафиксировать микросхему. После нужно откусывать ненужные ножки. Непосредственную спайку необходимо проводить с большими перерывами — давать микросхеме остыть после каждого раза.
• Следующими устанавливаются светодиоды и звуковая пищалка.
• Установка источника питания. Удобно использовать батарейку на 6 вольт, но при небольших размерах коробки можно взять так называемую мизинчиковую с объемом до 12 вольт. Припаять к схеме проволочки, после чего присоединить батарею.
• Разместив аппарат в корпусе, нужно плотно посадить его на болты. После чего установить антенну, закрепив её маленькими проволочками, и закрыть крышку.
• Последний шаг в сборке детектора — тестирование корректной работы. Если лампочки загорелись, а прибор подает звуковой сигнал, значит устройство исправно.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки. В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока. Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно. Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.

Поиск радиоприемником

Если под рукой не оказалось ИСП фабричного изготовления, можно воспользоваться радиотехникой. Нужно настроить радиоприёмник на частоту 100 килогерц, приблизить к стене (насколько возможно), водить вдоль поверхности. Метод срабатывает при условии нахождения проводов под напряжением.

Созданию «существенного» шума способствует включение в сеть бритвы, пылесоса или болгарки, тогда при приближении к проводке приёмник начинает потрескивать (чем ближе к проводу, тем треск громче). Таким методом также находят место пробоя проводов, над которым приёмник перестаёт шуметь.

Ещё одно изобретение радиолюбителей времён СССР – детектор, сделанный из старенького кассетного портативного магнитофона. Усовершенствование аппарата заключается в отпайке магнитной головки, замене её катушкой от пускателя или реле (припаять).

Поиск выполняется при включении магнитофона в режим воспроизведения. Катушкой водят по стене, слушая звуки, издаваемые динамиком. Для получения отчётливого сигнала включают в сетевые розетки пару зарядников, дающих импульсные помехи. Местонахождение проводки регистрируется с точностью 1 см.

Индикатор-пробник IEK

Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.

Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

О важности вопроса

Бесконтактный индикатор напряжения пригодится в ситуациях, связанных с нарушением целостности стены, например, когда нужно вбить гвоздь, просверлить отверстия для установки часов или настенной бытовой техники. Поскольку повреждение проводки может привести к проблемам с электроснабжением дома, при выполнении этих работ мастер должен иметь представление, в каких местах пролегают провода. Если на руках нет чертежной документации, определить месторасположение кабелей можно с помощью искателя проводки. Часть приборов также поможет выявить места обрывов и обесточенные провода.
