Дифференциальный автоматический выключатель: назначение, виды, маркировка + советы по выбору

Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете

Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.

Количество полюсов

Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:

1,5 мм²16 А4,1 кВтЛинии освещения
2,5 мм²25 А5,9 кВтЛинии розеток
4 мм²32 А8,3 кВтЛиния проточного водонагревателя мощностью до 5 кВт
6 мм²40 А10,1 кВтЛиния электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²63 А15,4 кВтВвод в квартиру с электрической плитой
2,5 мм²16 А4,4 кВтЛинии розеток
4 мм²25 А6,1 кВтЛиния проточного водонагревателя мощностью до 5 кВт
6 мм²32 А7,9 кВтЛиния электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²40 А11 кВтВвод в квартиру с электрической плитой

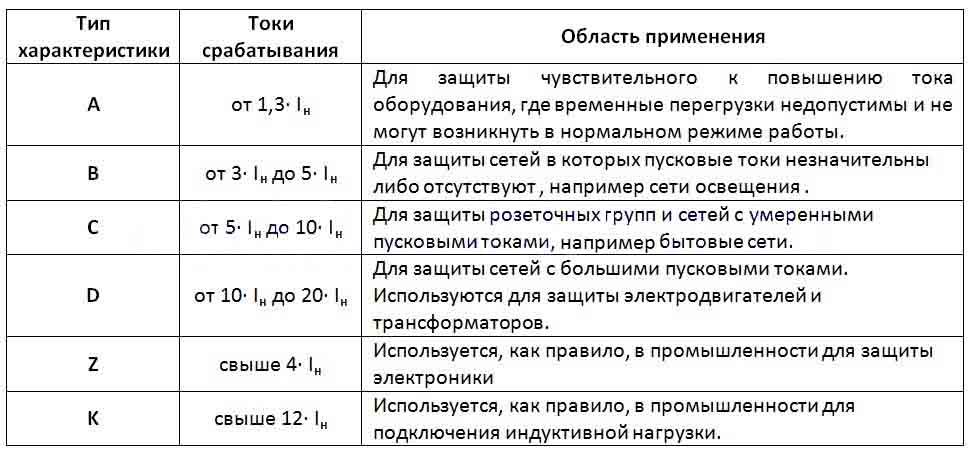

Время-токовая характеристика

Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.

Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.

В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.

Номинальный отключающий ток

Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.

Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.

От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.

Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.

Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:

  • дифавтомат имеет номинальный ток 16 А;
  • отключающий ток дифавтомата — 30 мА;
  • название модели — DSH941r;
  • устройство имеет один фазный полюс — 1P, один нейтральный — N;
  • ток короткого замыкания прибора — 4,5 кА.

Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:

  • дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
  • устройство рассчитано на номинальный ток 32 А;
  • отключающий ток прибора — 30 мА;
  • время-токовая характеристика — C;
  • прибор относится к типу AC и рассчитан на переменный ток.

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» – 1 к самому «быстрому» – 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

https://youtube.com/watch?v=8KcVp5INk40

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

МощностьКабельДифференциальный автомат
до 2 кВтВВГнгLS 3х1.5С10
от 2 до 3 кВтВВГнгLS 3х2.5С16
от 3 до 5 кВтВВГнгLS 3х4С25
от 5 до 6.3 кВтВВГнгLS 3х6С32
от 6.3 до 7.8 кВтВВГнгLS 3х6С40
от 7.8 до 10 кВтВВГнгLS 3х10С50

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический – не потребует для работы внешних источников питания, что делает его автономным.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Особенности устройства и функционирования дифавтоматов

Для полного понимания процесса работы данного прибора, вам стоит обратить внимание на особенности функционирования двух составляющих дифавтоматов для осуществления защиты от перенапряжений:

  • Автоматических выключателей, которые представляют собой прибор для выполнения функций по автоматизации процесса отключения электропитания. Главным свойством, которым должно обладать это устройство, является предотвращение перегрузки электропроводки и регулирование ее температуры, для предотвращения перегревов. Выключатель должен обладать функцией предотвращения плавления электропроводки, ведь данный процесс может вызывать короткое замыкание и другие неприятные последствия. Данное устройство состоит из теплового и электромагнитного расцепителей, каждый из которых защищает сеть от разных типов электрических токов (токов, из-за которых могут возникнуть короткие замыкания и токов, которые вызывают перегрузки).
  • Устройств защитного отключения (УЗО), назначение которых состоит в защите сети от тока утечек. Этот вид тока представляет собой подачу электроэнергии нежелательным путем, что может приводить к пожарам. Функционирование происходит путем коммутации, то есть замыкания и размыкания групп электрических сетей во время подключения дифференциального автомата.

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:

  • отслеживание токов КЗ и отключение линии при возникновении ситуации;
  • отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
  • наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).

То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.

Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше

Плюсы и минусы

Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.

Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.

Выбирать вам

Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут  — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.

Где лучше установить дифавтомат вместо УЗО

Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО  на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.

Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.

На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.

https://youtube.com/watch?v=KCgapp3Vxxc

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

  1. Технические параметры.
  2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Читать также: Температура плавления и кипения металлов таблица


Многотарифный счетчик Меркурий 203.2Т

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

Uном. ДА⩾ Uном. сети

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

  1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
  2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
  3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.Мощность, кВт.Ток,1 фаза, 220В.Сечение жил кабеля, мм2
160-2,80-15,01,5
252,9-4,515,5-24,12,5
324,6-5,824,6-31,04
405,9-7,331,6-39,06
507,4-9,139,6-48,710
639,2-11,449,2-61,016
8011,5-14,661,5-78,125
10014,7-18,078,6-96,335
12518,1-22,596,8-120,350
16022,6-28,5120,9-152,470
20028,6-35,1152,9-187,795
25036,1-45,1193,0-241,2120
31546,1-55,1246,5-294,7185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт.Ток, 1 фаза 220В.Сечение жил
кабеля, мм2.
160-7,90-151,5
258,3-12,715,8-24,12,5
3213,1-16,324,9-31,04
4016,7-20,331,8-38,66
5020,7-25,539,4-48,510
6325,9-32,349,2-61,416
8032,7-40,362,2-76,625
10040,7-50,377,4-95,635
12550,7-64,796,4-123,050
16065,1-81,1123,8-124,270
20081,5-102,7155,0-195,395
250103,1-127,9196,0-243,2120
315128,3-163,1244,0-310,1185
400163,5-207,1310,9-393,82х95*
500207,5-259,1394,5-492,72х120*
630260,1-327,1494,6-622,02х185*
800328,1-416,1623,9-791,23х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер

где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:

ΔIДА⩾ ΔIсети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С

При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

  • Лучшие производители автоматических выключателей
  • Как выбрать УЗО для квартиры
  • Подключение дифавтомата своими руками

Нештатные варианты проверки

Следует обозначить, что проверка не касается автоматических выключателей, распространяется только на устройства, реагирующие на утечку тока (УЗО).  Для проверки на перегрузочные токи и короткое замыкания нужен лабораторный вариант, в условиях дома это сделать невозможно.

Кроме штатного, с помощью кнопки, существуют другие способы, как проверить дифавтомат.

  • Проверить дифференциальный автомат обычным способом с помощью батарейки. Схема подключения простая: плюсовой контакт батарейки соединяется со входным контактом, минусовой с выходным:Замкнув контакты на полюсах автомата, тем самым создаем магнитное возмущение на обмотках дифференциального трансформатора и механизм отключения у исправного дифа срабатывает. Эффективный способ как выбрать дифференциальный автомат при его покупке в магазине в рабочем состоянии.
  • Проверка на работоспособность магнитом. Следует приблизить магнит к взведенному АВДТ — устройство дифференциальной защиты должно его отключить.
  • Подобранным по величине сопротивлением. Сопротивление, которое подключается между розеткой и устройством заземления, определяется с помощью известного в электрике закона Ома R = U/I, где U — входное напряжение (220 В или 380 В), I — ток утечки, указанный на дифавтомате. Рассчитанное, таким образом, сопротивление вызовет ток утечки, при котором он выбивает дифавтомат . Включив последовательно в цепь мультиметр, выставив режим работы на «амперметр», можно проконтролировать показания тока цепи.
  • Электронные устройства. Применение многофункциональных электронных измерительных приборов с подключением через розетку позволяют проверить сразу несколько параметров дифавтомата. Помимо определения работоспособности можно выяснить время срабатывания, убедиться, в правильности значения тока утечки, указанного на корпусе защитного устройства. Однако для дома это будет дорогое удовольствие.

Преимущества и недостатки устройства

Как и все устройства данного типа, дифавтоматы имеют ряд своих плюсов и минусов.

Специалисты выделяют перечень преимущественных качеств, среди которых:

  • Компактные размеры, что обеспечит больше места в распределительном щите.
  • Совмещение в себе защитных функций двух устройств.
  • Простота установки и электромонтажных работ.
  • Маленькое количество точек соединений провода.
  • При срабатывании происходит полное размыкание всех питающих проводников.

Среди недостатков можно отметить:

  • Высокие цены.
  • Сложность в диагностике причин срабатываний.
  • Потребность в полной замене устройства при небольших поломках.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.
