Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа

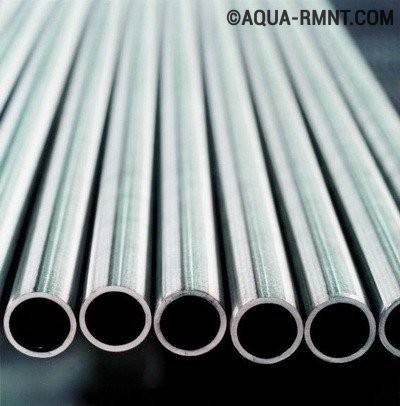

Виды стальных труб

Покупателями металлических труб в Минске и Республике Беларусь являются различные производственные и строительные компании, частные клиенты. Продукция любого типоразмера изготавливается в соответствии с требованиями ГОСТ, имеет сертификаты качества. Существует несколько типов изделий, наиболее востребованными на рынке являются следующие виды:

  • Профильные трубы производятся из углеродистой стали, имеют квадратное или прямоугольное сечение. Продукция изготавливается из металлических листов, загнутых и сваренных по всей длине. Применение таких изделий актуально при строительстве металлоконструкций различного типа и назначения.
  • Технология горячекатаного деформирования применяется для производства бесшовных труб круглого сечения. Продукция изготавливается из углеродистых и низколегированных марок металла на специальных прокатных станах, выделяется в общем ряду отсутствием сварных швов.
  • Аналогичные марки металла применяются при изготовлении электросварной продукции круглого сечения. Заготовки подвергаются обработке на современном оборудовании, принимают нужную форму и свариваются в готовое изделие по всей длине.
  • Одними из наиболее востребованных считаются оцинкованные трубы. Продукция обрабатывается в ваннах, заполненных расплавленным цинком. На внешней и внутренней поверхности образуется тонкая оксидная пленка, защищающая изделия от коррозии и окисления.

Габаритные размеры и вес стальной трубы являются значимыми параметрами при выборе продукции. Масса определяется толщиной стенок, влияет на прочность и способы использования.

По технологии производства изделия могут быть горячедеформированными и холоднокатаными. В первом случае заготовки проходят термическую обработку и разогреваются до высокой температуры. Металл вытягивается и принимает нужную форму в специальных станках. Такая технология производства применима для бесшовных моделей.

Холоднокатаные трубы изготавливаются без предварительного разогрева. В качестве заготовок используются листы нужного размера и толщины. На современном оборудовании металл раскатывается и принимает нужную форму. С помощью сварки заготовки приобретают вид готовой продукции. Герметичность и отсутствие дефектов электросварного шва проверяется на каждом изделии.

Габаритные размеры, масса, диаметры стальных труб изменяются в широком диапазоне. В соответствии с общепринятой классификацией, к малым относятся изделия диаметром от 5 до 102 мм. Такая продукция используется на бытовом уровне, для организации систем перекачки рабочих сред, установке металлоконструкций.

Продукция диаметром от 102 до 426 мм используется при монтаже трубопроводов различного назначения, например, для транспортировки жидкостей, газа, теплоносителя, питьевой и технической воды. Большие трубы, сечением 426 мм и более активно используются для монтажа магистральных трубопроводов.

По форме сечения наиболее востребованными являются круглые трубы, прочные, надежные и долговечные. Изделия с квадратным, прямоугольным и многоугольным срезом применяются для возведения металлоконструкций, при строительстве зданий, складских помещений, коммерческих и производственных объектов.

Виды фитингов для металлопластиковых труб

  • Цанговые (резьбовые) фитинги;

  • Компрессионные;

  • Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

  • Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

  • Муфты соединяют две трубы;

  • Фигурные фитинги необходимы для обвода трубы без стыковки;

  • Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

  1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

  • Латунной основной части;

  • Обжимного кольца;

  • Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

  • С внутренней резьбой;

  • С наружной резьбой;

  • С накидной гайкой.

Существуют недостатки такого вида соединения:

  • В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

  • При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

  1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

  • Накидная гайка;

  • Разрезанное обжимное кольцо;

  • Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

  1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Технология установки резьбового фитинга

Для долговременного функционирования трубопроводной системы, способ монтажа элементов которой — резьба соединение.

Необходимо соблюдать следующий порядок и рекомендации:

Подготовить элемент к присоединению

Для этого необходимо проверить целостность самого элемента и, что особенно важно, состояние резьбы.
Произвести герметизацию резьбы. Можно использовать различные герметизирующие материалы

Например, нить Тангит Унилок или ФУМ-ленту.
Закрутить соединение и убедиться в его надежности. Фиксация должна быть стопроцентной, без степеней свободы.
При необходимости осуществить дополнительную обработку поверхностными герметизирующими материалами.
Проверить трубопроводную систему на отсутствие протечек.

Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа

Обустройство инженерных коммуникаций с прокладкой стального трубопровода различных конфигураций невозможно выполнить без использования деталей соединения.

Прежде чем приступить к расчету системы и ее сборке, необходимо разобраться, какие фитинги для стальных труб предлагает современный рынок и как осуществляется монтаж деталей, согласны?

Мы подготовили подробный обзор трубной арматуры для выполнения разъемного соединения, привели рекомендации по выбору элементов, а также описали специфику их применения. Пошаговые инструкции монтажа резьбового фитинга и обжимной муфты помогут собрать трубопровод без привлечения специалистов.

Преимущества и недостатки стальных деталей

Трубы из стали отличаются множеством достоинств:

  • Широкий диапазон эксплуатационных температур. Прочностные характеристики металл утрачивает при температурах выше 500°, таким образом, значения в 100° и даже в 200° труба выдерживает без проблем. При этом в таком режиме трубопровод может эксплуатироваться годами.
  • Доступность материала. Стандартные изделия из конструкционной стали, а так же трубы, изготовленные из нержавеющей стали, можно приобрести практически везде.
  • Высокая прочность и сопротивляемость продольным и поперечным нагрузкам. Максимальное давление для магистралей из стали может измеряться десятками атмосфер. Корме того фитинги и трубы крайне сложно повредить.

Трубопровод из стали очень прочен и надежен, однако он не лишен и недостатков. Так детали из стали прогреваются очень быстро. Это очень хорошо для отопительных систем и плохо для транспортировки жидкостных и газовых сред, которая должна осуществляться в режиме стабилизированной температуры. В последнем случае носитель довольно быстро остывает, труба остывает еще быстрее. При отрицательных температурах деталь может лопнуть, не справившись с расширением остывающей жидкости. Чтобы предотвратить это явление трубы из стали обычно защищают с помощью систем подогрева или накрывают утеплителем.

Также, без защиты сталь покрывается тонким слоем ржавчины уже через несколько часов эксплуатации. Это не страшно для ее прочности, но качество транспортируемой воды ухудшается. Ее невозможно использовать в качестве питьевой, кроме того возрастает риск образования илистых отложений, которые легко накладываются на рыхлую ржавчину. Эксплуатационные характеристики изделия необратимо ухудшаются. Для предотвращения этих неприятных явлений требуется специальная защита.

Трубы из стали обладают недостаточной устойчивостью к коррозии. Уже через несколько часов эксплуатации внутренние стенки изделия покрываются слоем ржавчины

Изначально стальные трубы соединялись только при помощи сварки. Это наиболее сложный и трудоемкий вариант монтажа. Сегодня у него появились альтернативы: сборка на резьбу или на цангу. Это более простые методы, но даже они требуют наличия у исполнителей хотя бы минимальных знаний и навыков слесарного дела. Кроме того изделия массивны, что усложняет и без того непростой монтаж.

Металлопластиковые трубы

Изделия, которые производятся как сочетание металла и пластика, являются очень популярными и обладают прекрасными качественными характеристиками. Монтаж трубопровода из металлопластиковых труб является, пожалуй, одним из самых простых. Собрать такую конструкцию своими руками может любой человек, который тщательно изучит правила и советы по монтажу, а также приобретёт все необходимые материалы и инструменты.

К отрицательным качествам этих труб можно отнести возможность протечки в местах стыков и слабую термоустойчивость. Кроме этого, металлопластиковые коммуникации не являются пожароустойчивыми.

Рабочая температура для металлопластиковых деталей составляет 80–100 °C. Из таких труб выполняются разные трубопроводы: горячие и холодные водопроводы, отопительные, коммуникации для тёплого пола. Они резистентны к агрессивным химическим веществам и обладают антикоррозийными качествами, а металлическая прослойка увеличивает прочность конструкции. Эксплуатационный срок таких изделий составляет примерно 30–35 лет.

Соединение таких труб, как правило, проводят с использованием специальных фитингов. Все фитинги по типу соединения подразделяются на:

  • резьбовые;
  • пресс-фитинги.

Металлопластиковые изделия применимы для многих типов систем — отопительных, водопроводных, газовых

На сегодняшний день популярными соединительными элементами для металлопластиковых коммуникаций считаются пресс-фитинги, с помощью которых можно смонтировать прочное и надёжное соединение.

Виды фитингов для металлопластика

Для создания водопровода или отопительной разводки требуются различные фитинги. Хорошо то, что сейчас в магазине можно приобрести соединительные элементы любой конфигурации и ничего не нужно придумывать самому. Обычно фурнитуру покупают вместе с трубами, чтобы совпал диаметр. Рассмотрим, какие фитинги могут пригодиться.

Классификация арматуры по назначению

От назначения детали зависит ее форма (прямая, угловая, крестообразная). Основные виды рассмотрим на примере продукции VALTEC, которую часто предпочитают другим маркам по причине удачного соотношения цена/качество:

Кроме перечисленных элементов используют заглушки, штуцеры, переходники на трубы другого диаметра, водные розетки.

Чтобы узнать, какие именно фитинги потребуются для сборки коммуникаций, необходимо составить общую схему и посчитать количество соединений, углов, пересечений и т.д.

Классификация по способу соединения

Часто можно встретить классификацию, при которой фурнитуру для металлопластиковых труб делят на три группы: резьбовую, компрессионную, пресс-фитинги. Это неверное деление, так как резьбовой вид предполагает наличие фабричной или самостоятельно сделанной внутренней или наружной резьбы на трубе и на фитинге.

Металлопластиковые трубы, в отличие от металлических, не нарезают на концах перед обжимом, поэтому правильно рассматривать две категории фитингов:

  • компрессионные (цанговые, обжимные);
  • пресс-фитинги.

Разновидность детали выбирают в зависимости от схемы монтажа и потребности в монолитной или сборной разводке.

Вариант #1 – компрессионные фитинги

Обжимное соединение используется довольно часто, особенно на открытых участках трубопровода. Процесс проведения обжима следующий. При закручивании накидной гайки (надетой на трубу с наружной стороны) разрезное кольцо (цанга) давит на внешнюю поверхность трубы, вследствие чего внутренняя поверхность трубы плотно прижимается к штуцеру. В результате образуется условно-разъемное соединение, прочное, но требующее время от времени подтяжки.

Стоит знать, что существуют две разновидности обжимных фитингов:

  • С интегрированным штуцером. Штуцер и корпус представляют собой неделимую деталь. При обжиме штуцер вставляют внутрь трубы, корпус остается снаружи. Корпус обычно производят из латуни, иногда никелируют.
  • С резьбовым адаптером. Отличается вставным типом штуцера. Имеет конкретное назначение – выступают в роли оконечных соединителей при монтаже радиаторов, коллекторов, арматуры для труб.

Размеры адаптеров зависят от диаметра и толщины станки трубы. Также адаптеры различаются размерами и формой обжимной гайки, формой уплотнения (плоского или конусного).

Для обжима не нужен специальный инструмент. Обычно используют рожковые или разводные ключи.

Вариант #2 – пресс-фитинги

Соединительные элементы второго типа отличаются от компрессионных аналогов по конструкции и результату обжима.

Идеальным материалом корпуса признана латунь, однако некоторые производители используют и бронзу. Оба материала хорошо служат без дополнительного покрытия, но луженые и никелированные детали также очень популярны. Наряду с латунью применяют полимеры PPSU и PVDF – более дешевые, прочные и не подверженные коррозии.

Лучший материал для пресс-гильзы – нержавейка AISI 304. Она прочнее и стабильнее алюминия, который используют гораздо реже. Некоторые гильзы имеют ревизионные смотровые отверстия, необходимые для контроля опрессовки.

Уплотнительные кольца (прокладки) изготавливают из EPDM или NBR. Варианты с двумя уплотнениями встречаются чаще, чем с одним.

Пластиковые упорные кольца находятся между гильзой и корпусом. Они предохраняют металлические части от электротехнических повреждений. Некоторые производители окрашивают пластик в разные цвета, чтобы было легче определить диаметр. Иногда на кольца снабжены небольшим выступом для точной установки обжимного инструмента.

Установка пресс-фитингов выполняется при помощи специального инструмента – пресс-клещей. Любители обычно используют ручную модификацию, профессионалам удобнее работать с гидравлическими  и электромеханическими приборами, упрощающими процесс обжима.

Уплотнительные кольца на фитингах разных производителей расположены в разных местах. В процессе обжима инструмент максимально плотно прижимает гильзу, и расположение колец при этом играет важнейшую роль. По этой причине настоятельно рекомендуется использовать пресс-фитинги и опрессовочный инструмент одного производителя, иначе технология соединения будет нарушена.

Исключение составляет продукция компаний, которые предусмотрительно производят универсальные системы.

Правила использования металлических труб

Если во время работы не были соблюдены нужные технологические условия, а заземление готовой конструкции было проведено неэффективно, это заметно снизит срок эксплуатации стальной трубы высокого давления. Обычно в таких случаях он не превышает 20 лет.

Довольно стойки к воздействию внутреннего распирающего напряжения медные изделия холоднотянутого типа: для их изготовления применяется медь М1Ф и технические требования ГОСТ 617-90. Эти изделия характеризуются высокой точностью размеров и низким уровнем шероховатости внутренней поверхности. Небольшая толщина медных труб никак не мешает им не уступать в плане эксплуатационных характеристик своим стальным аналогам.

От массового применения этой продукции удерживает ее высокая стоимость и склонность к электрохимической коррозии. Для создания медных трубопроводов применяются паянные и обжимные фитинги из латуни. При этом пб на технологические трубопроводы этого типа очень высокие: технологические режимы работы должны строго соблюдаться, а сама процедура потребует высокого мастерства.

Основные типы фитингов

В зависимости от способа соединения с металлотрубой фитинги бывают нескольких видов: сварные, обжимные, резьбовые и фланцевые. Каждый из них имеет свои достоинства и недостатки.

Муфты приварного типа

Сварные фитинги, именуемые как сегментные, относятся к числу неразборных элементов. Они не подлежат демонтажу и повторному применению. Сегментные детали применяют для трубопроводов, эксплуатируемых при температуре от -70°С до +450°С с рабочим давлением системы в пределах 16 МПа.

Главным отличием таких изделий является то, что их концы имеют гладкую поверхность. Принцип подбора основывается только на идентичности характеристик и размеров состыковываемых труб и соединительных элементов.

Фитинги под сварку применяют при прокладке коммуникаций, которые помещены внутрь конструкций и не требуют замены конструктивных элементов в течение долгого периода.

Какие бывают фитинги

Различия фитингов можно определить по нескольким параметрам. Например, их размер и форма могут зависеть от следующих показателей:

  • диаметра труб,
  • материала труб,
  • того, где они будут применяться.

Теперь немного подробнее. Диаметр труб влияет и на диаметр (внутренний или внешний) фитингов, поэтому, покупая фитинги, нужно предварительно узнать размер труб, с которыми предстоит работать. В противном случае вы не сможете ответить на вопрос продавца, какого диаметра фитинги нужны. Говоря о диаметре, подразумевается, что могут использоваться как фитинги с одинаковыми диаметрами выходных отверстий, когда размер труб одинаков, так и переходники, если необходимо соединить большую трубу с меньшей.

Когда речь идет о том, какой материал должен быть использован, нужно учесть кое-какие моменты. Например, если используются резьбовые виды, соединение для большей герметичности обязательно нужно уплотнить прядью льна, ФУМ лентой или чем-то аналогичным. При сварке, герметичность определяется тем, насколько аккуратно выполнен шов.

Фитинги для фланцев уплотняются исключительно прокладками из резины, а при использовании обжимных — используют уплотнительные кольца, предварительно смазанные герметиком. Также существуют смешанные фитинги (комбинированный вариант, где одна сторона приваривается к трубе, а вторая имеет резьбу).

Чаще всего применяются обжимные фитинги, потому что именно благодаря им лучше всего обеспечивается надежная герметичность, при этом не требуется сварка и нарезка резьбы. Монтаж их легко проводится, они без проблем снимаются, при этом процесс можно проводить не один раз.

Чугунные фитинги

Хотя прогресс порой помогает нам забыть о том, что такое чугунные резьбовые фитинги, все же их уникальная способность к долгому сроку службы не позволит о них забыть. Наверное, наши деды хорошо помнят, что чугунные трубы всегда славились тем, что могут исправно служить до восьмидесяти лет

И так как в некоторых домах до сих пор сохранился чугунный трубопровод, важно знать, как ухаживать за ними и как заменить на них соединения

Фитинг из чугуна – соединение, на торце которого нарезана резьба цилиндрической формы. Как правило, из этого материала выполняют муфты, отводы, крестовины и тройники. Чугунный элемент так же, как и стальной, можно использовать многократно. Это соединение необычайно герметичное, только стоит не забыть о дополнительной прокладке из водонепроницаемого материала. Также чугунный фитинг – лидер цены. На рынке сложно найти другой тип, уступающий в цене. А для его установки не потребуются супернеобычные материалы и инструменты и знания высококлассного сантехника.

Зная, сколько времени нам успешно служат изделия из чугуна, можно с уверенностью сказать, что эти резьбовые – чуть ли не одни из самых надежных соединительных элементов. Конечно, и тут не без изъяна. Недостатком чугунных изделий можно считать их низкую антикоррозийную стойкость. По этой причине специалисты нередко применяют другие аналогичные модели, состоящие из более устойчивых металлов. Однако нельзя сказать, что такая замена всегда оправдана, так как стоимость оцинкованного чугунного фитинга все равно в разы будет дешевле, чем не чугунный аналог.

Как выбрать

Выбирая фитинги для монтажа трубопровода, следует помнить, что разъемные соединительные элементы можно использовать только при размещении труб открытым способом. Для формирования узлов в стенах, потолке или полу применение резьбовых соединений недопустимо.

Однако и при прокладывании коммуникаций на виду или в местах, где они будут доступны, важно правильно выбрать фасонные элементы, в точности соответствующие соединяемым трубам и патрубкам подключаемых приборов и оборудования

У фитинга и присоединяемого с его помощью элемента трубопровода должны соответствовать:

  • диаметр сечения, пропускная способность,
  • шаг резьбы,
  • направление резьбы – левое или правое,
  • высота ребра резьбы.

Все названные параметры обычно указываются либо в виде маркировки на трубах, бытовых и сантехнических приборах и фитингах, либо в сопровождающей документации.

Кроме того, общая длина участка с резьбой у фитинга должна быть не меньше длины резьбового патрубка подключаемого прибора или торца трубы.

голоса

Рейтинг статьи

Виды изделий

В зависимости от функционала все фитинги можно разделить на следующие разновидности:

муфтадеталь в виде цилиндра с резьбой, которая может быть расположена как на внутренней поверхности детали, так и на внешней, предназначена для удлинения трубных изделий на прямых участках.
тройникдеталь, имеющая три отверстия, служит для подсоединения дополнительной ветви.
заглушкаэлемент трубопровода для закрытия концевых отверстий, применяется для перекрытия потока.
штуцерыСоединительная деталь с одной резьбой для соединения труб с гибкими отводами.
переходникиСгон, ниппель, футорка — отрезок трубы с двусторонней резьбой, применяется для стыковки комплектующих с различным диаметром.

Классификация по материалу изготовления

Фитинги выполняются из металла (стали, чугуна, меди или латуни) или пластика (полиэтилена или полипропилена), а также могут быть комбинированными, т.е состоять из металлопластика.

Металлические

Металл — материал стойкий к температурному воздействию. Чугун служит для изготовления муфт, тройников. Изделия не боятся коррозии, недороги и долговечны. Однако их не рекомендуется использовать в системах, работающих под высоким давлением, поскольку из-за пористой структуры материал может лопнуть при под воздействием гидроударов.

Сталь неустойчива к коррозии, хотя это довольно прочный и надежный материал. Изделия из нержавеющей стали обладают антикоррозийной защитой, их можно разбирать и снова собирать, не повреждая, но стоят они намного дороже.

Медь используется в системах, где трубы могут быть выполнены из любого материала. Исключением является только нелегированная сталь с оцинковкой, которая вызывает химическую коррозию, что значительно сокращает срок службы медных деталей. Латунные фитинги применяют чаще всего для соединения латунных и медных труб

Латунь — очень мягкий материал, поэтому затягивать детали следует с осторожностью, не применяя усиленные физическую силу, чтобы не повредить трубу

Фитинги из полимеров

Полимерные детали — наиболее востребованы благодаря легкости, простоте применения и долговечностью. Полиэтилен не подвергается коррозии, он достаточно прочен, но неустойчив к воздействию температур. Полипропилен — более надежен, поэтому применяется для монтажа систем ГВС, канализации и сливов.

Комбинированные

Металлопластиковые детали соединяют в себе лучшие качества металла и пластика. Фитинги из этого материала используют в водопроводных и теплосистемах, газовых и канализационных магистралях.

Компрессионные деталиГерметичность достигается использованием уплотнителей. Это наиболее простой вид соединения, который применяется для монтажа прямых участков. Это соединение уступает по прочности сварному и резьбовому, не применяется для систем горячего водоснабжения.
Резьбовые конструкцииИспользуют в трубопроводах с большой нагрузкой. Это разборное соединение, которое легко демонтируется.
Фланцевые деталиПредставляют собой специальные диски, которые устанавливают с обоих концов и стягиваются болтами, между дисками обязательно есть прокладка для герметичности. Диски закрепляются с помощью сварки, реже — посредством резьбы.
Сварные деталиСоединение неразборное, наиболее герметичное и прочное, используются там, где к трубопроводу предъявляют повышенные требования.
Пресс-фитингиСоединение осуществляется посредством двух гильз и нескольких прокладок, которые устанавливаются с помощью пресс-клещей. Создается прочное разборное соединение, которое просто выполняется и не требуют ни сварочного аппарата, ни приложения силы.

Разъемные и неразъемные соединения

Разъемные соединения востребованы на тех участках трубопровода, которые обеспечивают крепление к фильтру, насосу, любому другому элементу, который рано или поздно будет подлежать замене.

Существуют такие виды разъемных соединений:

  • Компрессионный фитинг. Лучше всего подходит для монтажа трубопроводных сетей на базе ПНД.
  • Раструбное соединение. Узкая часть одной трубы вводится в широкий раструб на конце другой. Для водопроводных систем такой способ не годится, поскольку не обеспечивает должного уровня герметичности. Применяется по большей части для защиты кабельных трасс.
  • Фланцевое соединение. К концам труб привариваются пластиковые или металлические фланцы, которые скрепляются болтами. Используются преимущественно на крупных магистральных сетях.
  • Резьбовое соединение. Не обеспечивает требуемой надежности, используется в сетях с низким давлением рабочей среды.

Неразъемное соединение принято считать более надежным. Для монтажа потребуются сварные или электросварные фитинги.

Сама процедура сварки осуществляется с применением различных технологий:

  • Прессовочная сварка. Используется для соединения пластиковой трубного изделия с каким-либо сооружением.
  • Гнездовая сварка. В этом случае внутреннее сечение фитинга совпадает с внутренним сечением трубы.
  • Сварка встык. Две трубы одинакового диаметра непосредственно привариваются друг к другу.
  • Электрофузионная сварка. Предполагает использование термомуфт. Такие соединения считаются очень надежными.

Рекомендуем ознакомиться: 4 способа монтажа ПНД труб своими руками

Неразъемные соединения находят применение при прокладке трубопроводных сетей под землей, либо заливке в бетонную стяжку.

Классификация

Виды фитингов определяются в зависимости от рассматриваемого параметра, поэтому ознакомьтесь сразу с несколькими классификациями. В зависимости от используемого материала выделяют:

  1. Нержавеющий. При создании используется нержавейка. Среди основных фигураций стоит выделить тройники, крестовины, отводы, переходы. Самым распространенным видом считается резьбовой .
  2. Бронзовой. Отличается большим сроком службы. Они универсальны и могут применяться совместно с трубами, изготовленными из стали, пластика или меди.
  3. Металлические. В производстве применяются только черные металлы (сталь, чугун) или цветные (бронза, латунь или медь).
  4. Чугунный. Относится к категории резьбовых. Оптимально для создания герметичных конструкций с применением уплотнителей.
  5. Чтобы повысить лучшие характеристики креплений, зачастую применяется хромирование. Их можно эксплуатировать с трубами из различных материалов.

Второй тип классификации предполагает разделение фистингов в соответствии с особенностями конструкций:

  1. DKO с метрической цилиндрической резьбой. В подкатегории принято выделять прямые, угловые конструкции в 45 или 90 градусов.
  2. Для прямолинейных участков используется прямая конструкция.
  3. Чтобы создать герметичную конструкцию, используется обжим соединительных фитингов при помощи двух специальных колец. Конструкция позволяет избежать со временем протечек.
  4. Пуш фитинг. Визуально состоит из уплотнителя в виде кольца, муфты и обжимного кольца. Для создания не используется дополнительный инструментарий прессовой. Актуален для создания отопительных систем или водоснабжения.

    Рис 4. Push

    Рис 5. Устройство PUSH

  5. Баджо. Визуально конструкция не предполагает никаких сложностей. Присутствует корпус, кольца с уплотнителями и болты с резьбой. Также можно найти прямые или под углами в 45 и 90 градусов. Подойдет при создании системы управления машинами 6-25мм

    Рис 6. Баджо

  6. Контейнерное соединение потребуется для установки контейнеров различной направленности.

Третья система классификации построена в соответствии с типом соединения:

  1. Цанговый. Относят к категории обжимных. Специалисты не советуют применять их для соединения труб, изготовленных из материала ПВХ, поскольку высока вероятность нанести серьезные механические повреждения.
  2. С включением накидной гайки представляет разъемный вид. Актуально осуществить демонтаж труб без надобности дополнительно создавать вращение.
  3. Воздушный относят к быстроразъемному виду. Оптимален при создании пневматических систем. При изготовлении используется пластик или металл.
  4. Гидравлический – основной представитель резьбовых или соединений с опрессовкой.
  5. Американка изготавливается из различных видов материалов.
  6. Чтобы работать с полимерными трубами, электросварные конструкции актуальнее всего. Разрешена установка внахлест, либо встык.

Последняя классификация подразумевает тип соединения труб:

  1. Полипропилен. Актуален при создании водоснабжения горячего или холодного типа. Могут создавать комбинированные вариант с использованием латунных вставок.

    Рис 7. Конструкции из полипропилена

  2. Пневматика с со стальными, медными фитингами, бронзовыми или латунными полимерами. Подойдет для труб, изготовленных из полипропилена.
  3. Полиэтилен с закладкой электронагревательных элементов. Как правило, используется нагревательная проволока. С его помощью осуществляется надежна сварка соединительного элемента и трубы.

    Рис 8. Полиэтиленовые

  4. С высоким давлением актуален для гидравлики. За счет системы осуществляется транспортировка жидкости.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
