Как самостоятельно настроить розетку с таймером: розетка с электронным таймером.

Плюсы и минусы электронных и механических розеток с таймером

При покупке таймер розетки возникает вопрос, какую лучше приобрести механическую или электронную. Основными достоинствами первой считается невысокая стоимость изделия и простота использования. Но во втором варианте больше рабочих функций.

Подобрать хорошую розетку с установкой времени включения и отключения можно просмотрев все достоинства механического и электронного разъема.

Розетка с механическим таймером	Розетка с электронным таймером
Быстрота настроек и смены программ	Наличие десяти таймеров в одном устройстве
Легкость управления
Сравнительно низкая стоимость	Можно задать программу на каждый день недели
Отсутствие шума при работе таймера
Может работать розетка по таймеру, как в автоматическом режиме, так и без него
Точное соблюдение заданного периода включения и выключения
Наличие различных дополнительных функций

Розетка с механическим таймером	Розетка с электронным таймером
При отсутствии подачи электроэнергии настройки сбиваются	Достаточно сложное программирование таймера
При пониженном или повышенном напряжении могут возникать сбои в часовом циферблате	Устройство плохо реагирует на индуктивную нагрузку – блоки питания или дневные лампы
Достаточно большие габариты изделия
Нет встроенного аккумулятора
При работе создают шум — тиканье

Электронные модели с аккумуляторной батареей способны работать независимо от электроснабжения. Некоторые приборы могут продолжать функционировать с указанными ранее настройками более четырех дней.

Усовершенствованные электронные розетки имеют дополнительную возможность – имитация наличия в доме жильцов. Более дорогие изделия имеют программную установку с настройкой на два года.

Механические таймер розетки способны работать без программирования. У таких устройств есть клавиша, которая блокирует таймер и переводит разъем в обычный режим. Такой прибор нужно просто включить, задать рабочее время на сутки, не прибегая к дополнительным установкам.

Приобретая таймер розетку, следует обратить внимание не только все технические характеристики и функции настройки, прописанные в паспорте. Основными критериями выбора являются расширенный диапазон программирования, длительность эксплуатации, нагрузочная способность и точность работы прибора

Правильная настройка поможет полностью автоматизировать рабочий процесс электроприборов в доме.

Если в доме присутствуют устройства, требующие периодических циклов включения-выключения, – насосов, обогревателей, компрессоров, то освободить от рутинной обязанности лично присутствовать при этом процессе могут розетки-таймеры.

По принципу работы они бывают механическими и электронными. Механические проще в обслуживании и настройке, к тому же они и дешевле. Поэтому их популярность достаточно высока. Но у этих аппаратов есть особенности, с которыми стоит познакомиться прежде, чем приобретать и приступать к их эксплуатации.

Для каких целей удобно пользоваться суточной розеткой с таймером

Большинство сложной бытовой техники имеет собственные встроенные таймеры, поэтому суточную розетку используют для подключения более простых устройств и оборудования, но не всегда, об этом мы расскажем чуть ниже. Приведем примеры использования устройства.

Стандартное применение

Чаще всего розетка таймер используется для аэраторов аквариума

Вначале уделим внимание тому — для чего чаще всего приобретают или самостоятельно изготавливают суточные таймеры. Еще одно применение — подключение тепловентиляторов

Еще одно применение — подключение тепловентиляторов

1. Для включения тепловентиляторов, масляных радиаторов и прочего отопительного оборудования, которое не должно работать весь день. Например, подключив к электрическому бойлеру розетку, можно запланировать его работу так, чтобы он начинал греть воду только перед пробуждением хозяев, а не целую ночь.
2. Часто суточные розетки используют того чтобы автоматизировать работу простейших бытовых электроприборов, например если говорить о кухне то можно запланировать включение электрочайника или тостера, как и в предыдущем случае — утром.
3. Для управления освещением как внутренним, так и наружным. Хотя в этом случае желательно использовать сумеречное (астрономическое реле) так как время заката постоянно изменяется. Но, например, для праздничной иллюминации на несколько дней (новый год, рождество) розетка таймер — простой и дешевый способ.
4. Пользуется спросом она и у аквариумистов — через нее подключают системы подогрева воды и аэрации для содержания некоторых видов, требовательных к условиям внешней среды, рыб.
5. Для включения подсветки комнатных растений и рассады.

Не совсем обычные применения розетки с таймером

Розетка таймер может спасти от такой неприятности

Кроме традиционных областей применения имеет смысл использовать подключение через таймер розетку и других приборов, которые кажется, в ней не нуждаются.

• Утюг или кипятильник мы включаем на непродолжительное время и контролируем и работу. Но (о чем мы говорили в начале статьи) чтобы не сомневаться,  выключили мы его или нет, можно использовать таймер, настроенный на отключение прибора, например, через полчаса. Если забыли вытащить вилку, прибор обесточит автоматика.
• Телевизор или музыкальный центр обычно оставляют в ждущем режиме. Подключите их через таймер розетку, настройте на включение только в то время, когда вы дома.

Поможет она сэкономить электроэнергию

Это снизит расход электроэнергии (даже в ждущем режиме потребляется ток на питание приемника дистанционного управления) и обеспечит большую безопасность (пожарники рекомендуют отключать все электроприборы, из сети уходя из дома), за вас это сделает автоматика. Особенно удобен такой подход, если к обычной розетке затруднен доступ, и чтобы вытащить вилку приходится прибегать к акробатическим приемам.

Многие любят засыпать перед голубым экраном. Хотя в меню телевизора и есть функция отключения через определенное время задействовать ее, как правило, забывают.  Подключите телевизор через суточную таймер розетку, которой задано прекращать подачу электроэнергии каждый день, например в полночь, проблема будет решена.

Электронный таймер CN101A помощник на даче и не только.

Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Типы таймеров

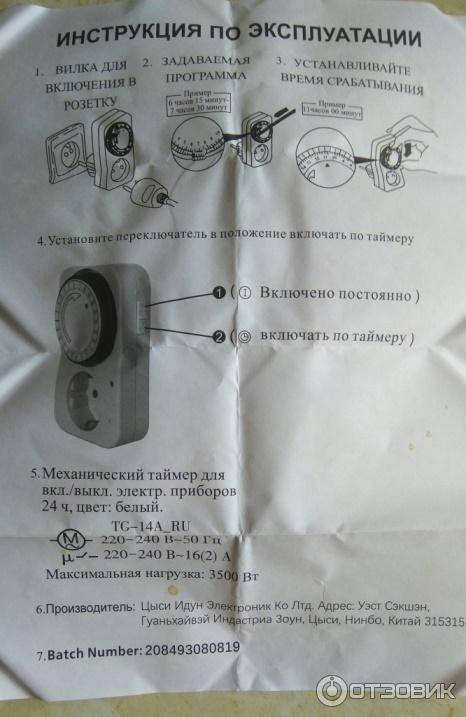

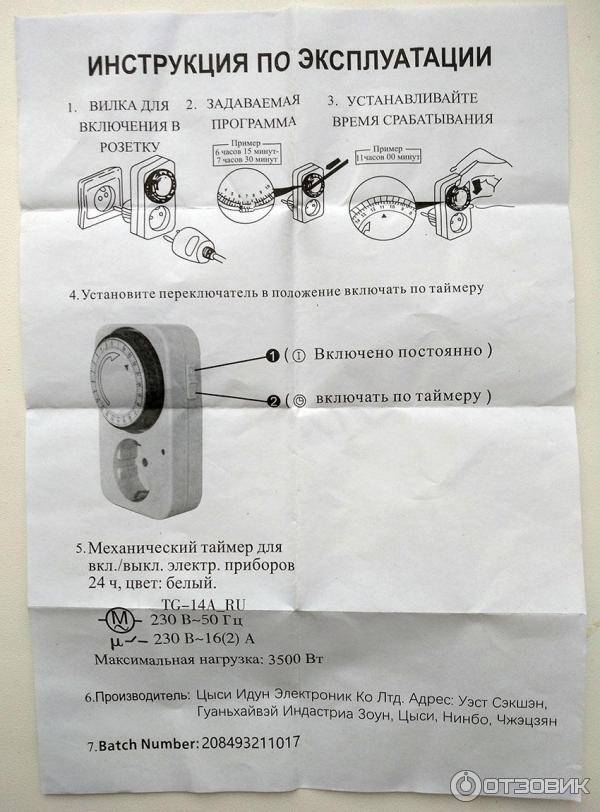

Механические розетки можно настраивать только на сутки

Механические изделия – самые простые и дешевые приборы. Состоят из барабана с рычажками-переключателями. У них есть циферблат, на котором устанавливаются рабочие периоды.

К преимуществам механических розеток можно отнести:

• низкая цена;
• простота использования.

Недостатки:

• существуют только с суточной настройкой, поэтому их нужно заново настраивать каждый день;
• неточность работы;
• зависимость от внешнего источника питания и риск поломки при экстренном отключении электроэнергии.

Электронные приборы имеют более сложную схему и сборку. Они дают больше возможностей для автоматизации оборудования. Есть модели, в которых не нужно проводить повторную установку на период до одного месяца. Настраивать электронный таймер сложнее, чем механический. Сначала нужно продумать последовательность выполняемых действий и заранее просчитать интервалы, в которые будет работать коммутатор.

Недельная электронная розетка-таймер

Преимущества:

• автоматизация на срок до месяца;
• возможность устанавливать и регулировать время по минутам;
• независимость от электроснабжения;
• большое время автономной работы – некоторые модели могут работать более 100 часов;
• наличие опции имитации присутствия;
• можно подключать несколько устройств (в зависимости от числа каналов на коммутаторе);
• расширенный функционал.

Недостатки:

• высокая цена;
• сложность настройки;
• плохо работает при подключении индуктивной нагрузки;
• независимость от сетевого напряжения может привести к тому, что при аварийном отключении электричества таймер исполнит свою программу, а управляемый прибор не сработает.

Принцип работы включения и выключения умных розеток: как это работает

В зависимости от способа установки умные розетки можно условно разделить на две категории:

1. Стационарные – устанавливаются взамен бытовых штепсельных розеток.
2. Умные розетки выполненные в виде переходника, который вставляется в простые розетки. Одной разновидностью умных переходников являются розеточные блоки (удлинители) со встроенным блоком управления.

Независимо от способа установки, розетки для умного дома подключают и отключают электроприбоы с помощью встроенных реле в нужное время. Элемент замыкающий и размыкающий электрическую цепь – электромагнитные реле или электронные ключи: транзисторы, тиристоры, семисторы. Перечисленные электронные компоненты часто называют твердотельными реле.

Преимущества и недостатки

Основными преимуществами умных розеток является:

• удаленное управления электроприборами;
• снижение потребления электроэнергии за счет оптимального времени работы бытовой и другой техники;
• повышение бытового комфорта.

Естественно, за это приходится платить. Цена розеток с интеллектуальной начинкой выше стоимости обыкновенного электроустановочного изделия.

Как настроить розетку с таймером

У нее есть аккумулятор под напряжением 1,2 Вт. Он ей необходим, чтобы сохранять память разных настроек. А рассчитан он на 100 часов непрерывной работы. Это важная особенность, которая не стирается из памяти. Перед первым подключением розетки, ее нужно зарядить от сети, не меньше чем 14–15 часов. Потом надавить на кнопку Master Clear. Благодаря этому сбросятся все предыдущие ее настройки и она будет полностью готова к работе. В последующем кнопку Master Clear можно использовать для сброса настроек. Розетки в гипсокартоне, также могут иметь таймер. Его покупают отдельно и просто вставляют уже в готовое устройство.

Особенности выбора

Выбор модели зависит от ряда критериев. При покупке нужно учесть следующее:

• Способ задания интервала – механический или электронный. Для минимальных функций с необходимостью автоматизации на несколько часов подойдет недорогая механическая модель. Для сложных комплексов потребуется электронный таймер.
• Время автоматизации. В механических приборах оно ограничено 24 часами. Для систем «умный дом» используются дорогостоящие электронные розетки, у которых максимальный показатель может достигать одного месяца.
• Точность. Механические приборы могут работать с погрешностью, и это нужно учитывать. Для простых действий — полив растений, включение насоса — высокая точность не требуется, поэтому можно приобрести недорогую модель.
• Нагрузка. Есть таймеры на 10 А, 16 А, 40 А. Выбирается в зависимости от суммарной подключаемой нагрузки.
• Число линий программирования. В дорогих электронных розетках можно управлять двумя и более устройствами.
• Степень влаго- и пылезащищенности. Этот параметр нужно рассматривать для уличных изделий и приборов, работающих во влажных условиях — ванная, кухня.

Также должна учитываться цена прибора. Она зависит от фирмы-производителя, функционала, страны изготовителя.

Схемы подключения

Схема подключения фотореле к уличному светильнику Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый

Во время составления схемы важно учитывать следующее:

• К черному или коричневому проводу требуется подавать фазу.
• Красный провод необходим для соединения устройства с осветительными приборами.
• К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Популярные модели таймеров

Пользователи уже успели оценить ряд моделей таймеров известных производителей. Давайте взглянем на парочку из них.

Особенности работы и инструкция по применению ТРЭ-01 TDM

Простой и удобный таймер для разного вида задач

Таймер умеет работать на неделю или сутки, срабатывать в случайном режиме, а также включаться в определённый час в определённый день.

Номинальный ток прибора не должен превышать 16 А, а максимальная нагрузка — 3500 Вт. Имеется 20 ячеек памяти включения-отключения. Работа от встроенного аккумулятора гарантируется до 100 часов. Степень защиты прибора — IP20.

Набор кнопок весьма стандартен. Слева расположена кнопка «Сброс», которая очищает всю память. За ней идет «Уст.», которая отвечает за режимы программирования дней недели, часов, минут или секунд. Справа сверху располагаются стрелки влево и вправо, с помощью которых можно инициировать начало программы «Обратный отсчёт» и уменьшить значения часов и минут.

Нижний ряд начинается с кнопки с иконкой часов, которая осуществляет выход из режима программирования и включает отображение текущего времени. Кнопка «Случ.» включает режим случайной задержки. Далее следует «Счет», который активирует и деактивирует функцию обратного отсчёта. Кнопка «Режим» переключает режимы работы таймера.

С кнопками всё. Теперь осталось понять, как его запустить и начать пользоваться. При первом включении в розетку нужно нажать кнопку сброса, которая выполнит инициализацию устройства. Теперь таймер готов к работе.

Чтобы установить текущую дату и время, нужно нажать и удерживать кнопку «Уст.» нажатой в течение 5 секунд, чтобы начал моргать день недели. Используя стрелки вправо и влево, выбирается текущий день недели. После этого над однократно нажать кнопку «Уст.», чтобы заморгала иконка с часами. Точно так же стрелками устанавливается нужный час. Аналогично устанавливаются и минуты.

Собственно, точно по такому же алгоритму устанавливаются и программы для включения таймера. Только вход в режим программирования начинается с кнопки со стрелкой  вправо.

Особенности работы таймера ТЭ-15 на DIN-рейку ИЭК и инструкция по применению

ТЭ-15 для монтажа в электрощиток

Таймер ТЭ-15 применяется в бытовых или промышленных системах для автоматизации процесса включения и выключения различного оборудования и приборов. Монтируется устройство на ДИН-рейку 35 мм. Таймер может одновременно выполнять до 8 программ автоматизации выключения и включения. Питание подключается к клеммам, обозначенным цифрами 1 и 2. Нагрузка включается в клеммы 3, 4, 5.

Внешний вид и подключение таймера ТЭ-15

После подачи питания на цифровой таймер ТЭ-15 нужно нажать кнопку «Сброс», которая инициализирует таймер. Сначала нужно установить текущую дату и время. Для этого надо нажать кнопку с изображением времени и, удерживая, нажимать Д+, Ч+, М+, которые отвечают за день недели, часы и минуты соответственно.

Режимы программирования включают в себя 10 различных алгоритмов программ. Активировать их можно согласно таблице.

Таблица установки программ

Всё довольно просто и ясно.

Электронная

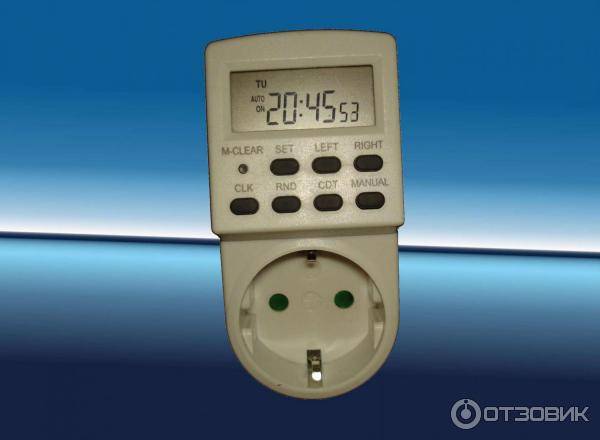

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

• Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
• После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
• Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
• Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
• Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
• Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

Классификация

Поскольку наиболее сложным элементом в конструкции такой розетки является схема управления ее выключателем, то основной признак, по которому могут быть классифицированы подобные устройства – это вид такой схемы.

На сегодняшний день отечественный и зарубежный рынок электрооборудования предлагает покупателю две основных разновидности розеток с таймером.

Изделия с механическим таймером

Таймер в таких устройствах представлен часовым механизмом с настроечным диском, на котором выставляется текущее время. Кроме того, механический таймер оснащен кнопками, при помощи которых может быть задано от 16 до 96 программ, по которым будет осуществляться включение или выключение электроэнергии. Нажатие каждой кнопки настроечного механизма позволяет задать время включения и работы розетки.

Главными преимуществами механических розеток с таймером являются их простота, надежность и сравнительно небольшая цена. Во многих случаях установки таких устройств оказывается достаточно для управления работой бытовых электрических приборов. Следует отметить, что подавляющее большинство розеток с механическим таймером позволяет программировать включение и отключение электроприборов на срок, не превышающий 24 часов. Это не очень удобно, если распорядок дня людей и, как следствие, режим работы потребителей электроэнергии в квартире может изменяться в течение недели.

Изделия с электронным таймером

Как это следует из названия, управление работой таких устройств осуществляется при помощи электронного таймера. Вполне естественно, что электронная программируемая розетка отличается гораздо более широкими возможностями в плане выбора режима работы подключенных к ней электроприборов. Кроме того, большинство электронных таймеров оснащено резервными источниками питания (как правило, это две или три батарейки типа АА), что позволяет им не терять установленные настройки в течение длительного времени.

Розетка с таймером может быть дополнительно оснащена датчиками освещенности или движения, которые осуществляют дополнительный контроль за включением электроприборов.

По своим функциональным возможностям изделия с электронными таймерами могут быть разделены суточные или недельные. Выбор каждой модели зависит от режима работы потребителей. В настоящий момент более популярной является недельная розетка.

Что касается конструктивного исполнения, то устройства с таймером могут быть выполнены в виде обыкновенных встраиваемых или накладных. В таком случае их установка ничем не отличается от подключения обыкновенной электрической розетки с заземляющими контактами.

Другим вариантом является конструкция, при которой недельная розетка с таймером напоминает обыкновенный тройник (а иногда и выполняет его функции, если оно оснащено более чем одним штепсельным разъемом), вставляемый в стандартную электрическую розетку.

Электронные

Электронные розетки с таймером бывают двух типов:

• суточные
• недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

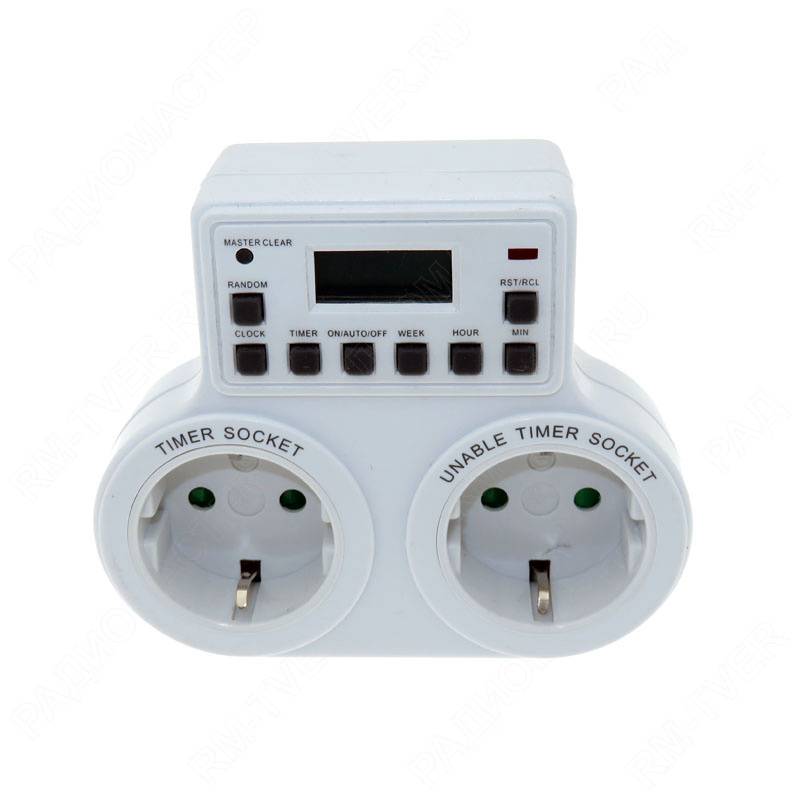

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

• минимальный интервал времени вкл.-откл. – 1 мин
• кол-во таймеров – 10
• система программирования сутки/7 дней в неделю
• рабочая температура – от минус 10 до плюс 40 градусов
• степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не “любит” индуктивную нагрузку – двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

Инструкция по настройке электронной розетки с таймером – скачать

Подводя итог, можно посоветовать – выбирайте розетку с механическим таймером если:

• хотите сэкономить
• вам нужен простой прибор, который не требует долгого изучения настроек и программирования
• вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
• минимальное время, через которое должно произойдет включение или отключение – 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

Что это такое?

Розеточное программируемое устройство на 220 В конструктивно представляет собой устройство обычной розетки, единственное различие заключается в наличии встроенного таймера.

Конструкция и принцип работы

Механическое устройство такой розетки оснащается рычажком, а электронное — системой электронного управления с клавишами и цифровым экраном. При необходимости допускается отдельное подключение и программирование таймеров, которые врезаются в проводку или к группе электрического оборудования.

Принципа действия основан на коммутации контактов. Метод коммутации в устройствах заключается на замыкании проводников в результате срабатывания временного реле.

Nikolay Kaposhko рассказал о принципе работы механического устройства с таймером.

Предназначение и варианты использования

Эксплуатация и применение розетки с таймером актуально для экономии энергии, которую потребляют электроприборы. Использование таких устройств обеспечивает не только экономию, но и автоматическое управление питанием в доме или квартире. Многие модели электрических розеток для низких или высоких температур можно запрограммировать так, чтобы они могли включать или выключать полив огорода. То же самое касается активации освещения на определенных участках территории или в комнатах квартиры. Благодаря широкому назначению розетки могут использоваться для регулировки отопления в доме или отключения и активации бытовых приборов.

Использование таких устройств дает возможность производить настройку программы включения в указанное время:

• насосов;
• кондиционеров;
• вентиляторов и прочих устройств.

С учетом типа определенной модели, а также ее технических характеристик, устройство позволяет осуществить конфигурирование двух типов программ:

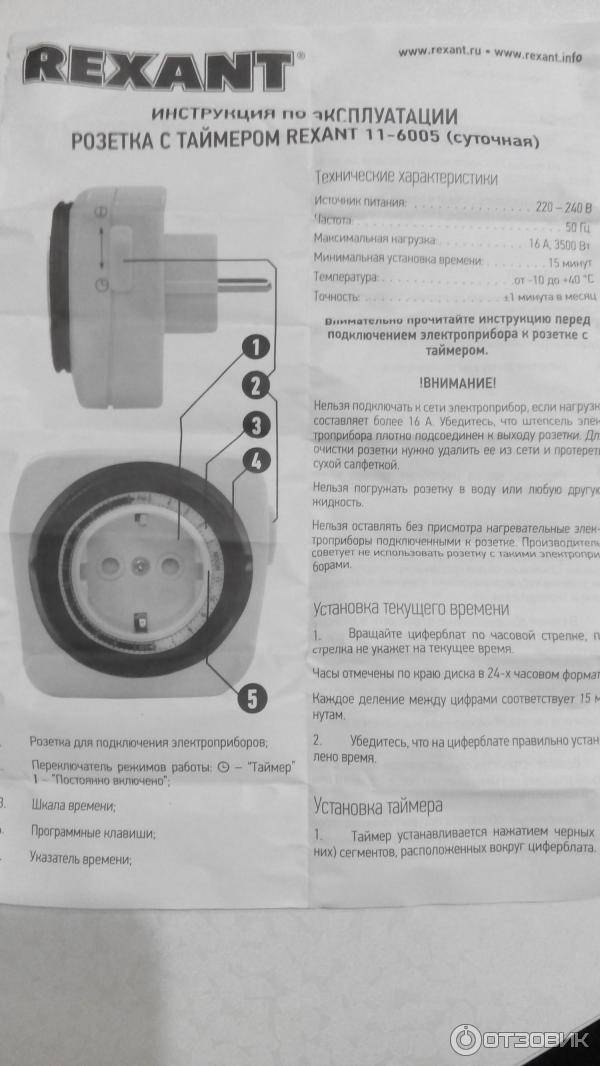

1. Суточная. В этом случае все настройки вбиваются на одни сутки и выполняются в течение 24 часов.
2. Недельная. С помощью этой функции у потребителя есть возможность настроить начало и конец работы электрического оборудования и устройств на каждый день недели.

С помощью таких устройств с таймером включения и выключения можно сразу решить несколько задач:

1. Управлять бытовой техникой и оборудованием. Автоматическая активация мультиварки, стиральной машины и других устройств может быть полезна для хозяйки.
2. Управлять светом и осветительными приборами. Если вы хотите предотвратить проникновение преступников в дом, то можно настроить автоматическую активацию музыки или освещения. Это позволит создать у злоумышленников впечатление и эффект наличия хозяев в помещении.
3. Автоматизировать сельскохозяйственные работы, в частности, речь идет только о тех процессах, выполнение которых не требует вмешательства человека. К примеру, можно автоматизировать работу вентиляции в теплицах и т. д.

О назначении устройств с таймерами рассказал канал ChipiDip.
