Фундаментные подушки — что это такое и для чего необходимы?

Для чего укладывают сыпучий материал

Если коротко ответить на вопрос, всегда ли требуется сделать песчаную подушку под фундамент, ответ будет отрицательным. Сыпучий материал под подошву нужен для выполнения трех функций, о которых рассказано далее.

Фундамент из блоков

Устройство песчаной подушки — мероприятие, доставшееся в наследство от советского времени. Тогда фундамент дома в основном изготавливали из типовых элементов заводского изготовления, фундаментных блоков ФБС. Согласно СП 50-101-2004 для сборной опорной части подготовка из сыпучего материала обязательна.

Для сборного фундамента подушка выполняет роль выравнивающей основы.

Подготовка из песка здесь обоснована тем, что при установке отдельных элементов на грунт основания, имеющий даже незначительные перепады, возможет их перекос. Блоки недостаточно связаны между собой и не могут справиться с неровностями почвы под ними. Отсюда следует, что первой функцией песчаной подушки под фундамент становится необходимость в создании ровной поверхности для установки отдельных элементов. Кроме того, сыпучий материал, в отличие от грунта, имеющегося на участке, легко может подстроиться под форму опорной части здания и предотвратить ее смещение при эксплуатации.

Монолитный бетон заполняет все неровности грунта.

Пучинистые грунты

Морозное пучение — явление, которым испуганы все, кто имеет отношение к строительству или собирается возводить частный дом своими руками

Важно разобраться в причинах такой проблемы. Она возникает при одновременном наличии двух факторов:

• вода;
• низкие температуры.

Если исключить хотя бы один из них, пучение не возникает. Особенно склонны к такому явлению глинистые основания. Согласно СП 50-101-2004 подушку из непучинистых (условно) материалов (то есть из крупнозернистого или среднезернистого песка или крупнообломочного материала) требуется предусматривать для фундаментов, устройство которых выполняется на пучинистых грунтах. При этом рассматриваются только незаглубленные или мелкозаглубленные опоры. Таким образом, исключается поднятие воды из почвы к основанию здания, то есть устраняется один из факторов для морозного пучения.

По сути, подушка из песка защищает подошву от поднятия капиллярной влаги, которая может привести не только к пучению, но и к коррозии арматуры. В большинстве случаев такое свойство не актуально, поскольку современные бетонные смеси включают специальные добавки, повышающие стойкость материала к проникновению влаги, и для сохранности арматуры нужен только защитный слой.

https://youtube.com/watch?v=oCBtt4-1d28

Если сделать заглубленный фундамент, опирание которого происходит ниже, чем толщина промерзания почвы, исключается второй фактор для возникновения пучения — температура. Стоит помнить, что почва сама по себе не источник холода, он идет снаружи из атмосферы, поэтому чем глубже расположена подошва дома, тем более высокая температура рядом с ней в зимний период. В этом случае подготовка для защиты от выпора не нужна, поскольку нет причины для чего ее предусматривать. Исключение составляют лишь те случаи, которые предусматривают наличие других причин.

Наличие слабого грунта

Подготовка из песка потребуется, если геология участка включает насыпной грунт. Такое основание имеет рыхлую структуру и крайне не рекомендуется для возведения на нем плитных, ленточных или столбчатых фундаментов. В этом случае потребуется выполнить своими руками замену части почвы. В качестве замещающего материала используют песок.

Эта причина приводит к повышению трудоемкости работ. Толщина слоя, которая позволит повысить надежность основания может быть достаточно большой, иногда значения достигают 1,5-2 м. При укладке песок обязательно трамбуется небольшими слоями (15-20 см).

Если обобщить причины, по которым требуется подготовка из песка своими руками под фундамент, то можно сказать следующее:

• выравнивание под сборные конструкции;
• устранение капиллярной влаги при недостаточном заглублении подземной части здания в пучинистом грунте (МЗЛФ, мелкозаглубленная плита);
• замена рыхлого, склонного к усадке основания на более прочное.

В остальных случаях она бесполезна, а иногда может быть и вредна:

• если почва на участке плохо пропускает воду (глина), то вся влага будет скапливаться в подготовке из песка как в корыте, что приведет к чрезмерному увлажнению грунта вблизи фундамента;
• песок или гравий не препятствует проникновению через низ паров воды, из-за этого на нижней части подошвы может образовываться конденсат, который негативно влияет на конструкцию.

Свойства щебня

Это рассыпчатый материал зернистого строения, его получают после измельчения природных пород неорганического происхождения.

В зависимости используемой породы, бывает нескольких типов:

• Гранитный – самый высокопрочный тип, который получают после обработки природного гранита дробильными машинами. Устойчив к воздействию внешних факторов. Может накапливать незначительное количество радиации.
• Гравийный – результат измельчения природного камня. Чтобы получить фракции определенного размера, гравий просеивают через сита, ячейки которых бывают разных размеров. Материал менее прочный, чем гранитный, но дешевле, имеет низкий радиационный фон.
• Известняковый (доломитовый) – бюджетный тип, полученный из осадочных пород, преимущественно из природного известняка. Имеет менее качественные характеристики, чем предыдущие 2 типа.
• Шлаковый – получается при дроблении металлургических отходов. Отличается высокой морозоустойчивостью. Используется чаще для легких бетонов.

Свойства щебня определяются несколькими параметрами:

• Плотность – характеризует вес на определенную единицу объема, может быть в диапазоне 1200-3000 кг/м³.
• Лещадность – физический параметр, который определяется плоскостными размерами каждого элемента. Состоит из 4 групп по соотношению игловидных и пластинчатых компонентов.
• Морозостойкость – определение количества циклов «замораживание – оттаивание», которые может выдержать щебень. Маркируется обозначениями F15…F400.
• Фракция – заданный диапазон размеров отдельных камней. Фракции бывают 2 групп: стандартные, нестандартные. Размер фракций строительного щебня берется от 5 мм до 70 мм.
• Прочность – определяет выносливость на сжатие, износостойкость, по ГОСТ обозначается марками М200-М1400.
• Адгезия – сцепляемая способность с другими веществами. Чем шероховатее поверхность элементов, тем выше их адгезия.
• Загрязненность – количество включений пыли, глины в общей массе щебня. По строительному нормативу бывает от 0,25 до 3%.

Это интересно: Пробковый ламинат — плюсы и минусы, особенности укладки

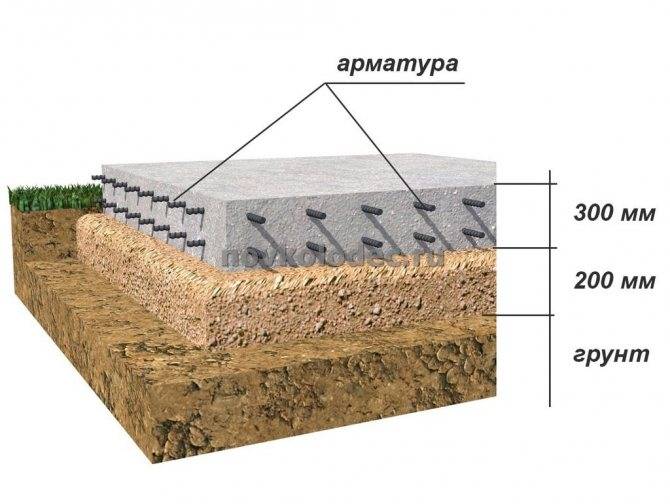

Бетонная подушка под фундаментную плиту

Подушка под плитный фундамент, выполненная из бетона, не должна быть объединена в понятиях с самим фундаментом — это составной элемент конструкции основания. При закладке основания не рекомендуется экономить на материалах. Кроме этого необходимо учитывать порядок проведение работ и соблюдение всех строительных технологии. При выполнении этих нехитрых рекомендаций фундаментная плита обеспечит идеально ровное расположение строения и высокое сопротивление пучению при морозах и проседаниях под действием грунтовых вод.

Сам бетон должен быть установленной проектом марки

При заливке плиты важно строго соблюдать этапы затвердевания материала, и проведение последующих работ начинать только после достижения необходимого уровня прочности материала

Бетонная подушка под плитный фундамент

Бетонная подушка является самым надёжным вариантом укрепления положения основания. Под фундаментную плиту лучше закладывать именно этот тип подушки. Технология производства не отличается от общей для остальных вариантов, хотя имеет ряд особенностей, связанных со свойствами бетона. Многолетние наблюдения показывают, что бетонная подушка отлично себя зарекомендовала при долговременном использовании.

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

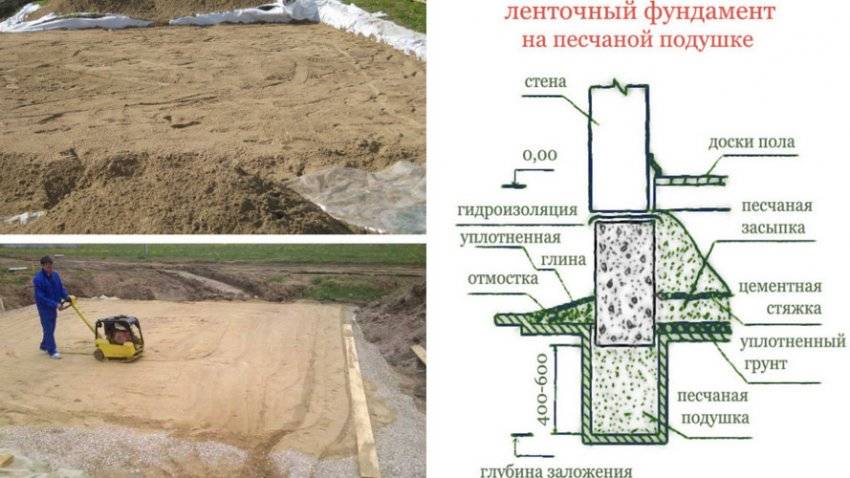

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

Зачем нужна подушка под фундамент

Следовательно, должны соблюдаться правила устройства, и одно из них – это подушка под фундамент. Данная конструкция несущего характера способствует оптимальному перераспределению нагрузочных воздействий от объекта, исключает явление проседания. Кроме того, подушкой для фундамента удается приподнять низ опорной конструкции по отношению к уровню подземных вод.

Чаще всего искусственное основание устраивается из песка. Не стоит путать подушку с обычной песчаной подготовкой, слой которой гораздо тоньше. Устройство подушки под фундамент выполняется с целью улучшения слабой или просадочной почвы, чтобы заменить пучинистый грунтовый состав на непучинистый непосредственно под фундаментной конструкцией. Размерные параметры и формы подушки определяются с учетом имеющихся особенностей.

Рассмотрим необходимость обустройства подушки на примере слоя, сформированного из песка. Она исполняет следующие функции:

выравнивание. Это основное предназначение правильной подушки для фундамента, так как с ее помощью выравнивается дно фундаментной траншеи или котлована. Подушку в обязательном порядке насыпают под плитный фундамент или под основание из фбс, то есть под все сборные конструкции. Довольно часто дно котлована после строительной техники имеет неровности, которые с целью экономии денег выравниваются именно песком;

• перераспределение нагрузочных воздействий. Многие специалисты уверяют, что подушка способна распределять нагрузку. Только куда? Дело в том, что нагрузочные усилия распределяются равномерно в любом случае – с подушкой или без нее. Считается, что песчаное основание уменьшает давление на почвенный состав и защищает от возможных подвижек грунта, компенсируя их;
• функции дренажа. Если насыпать под плиты фундамента песчаную подушку толщиной в тридцать сантиметров, в грунте разрушатся капиллярные связи, и вода в фундамент не поступает;
• защита от зимнего пучения. Песок прекрасно отводит воду, и им лучше всего заменять пучинистые грунты, чтобы придать конструкции фундамента стабильную устойчивость. Только помните, что технология предусматривает устройство дренажа, чтобы вода, накапливающаяся в песке, не усугубляла ситуацию.

Теперь вы знаете, зачем нужна подушка под фундамент.

Как сделать подушку из бетона?

Высота верхней части опалубочной конструкции должна соответствовать нулевой отметки фундамента. Чтобы качественно сделать бетонную подушку под основу зданий и сооружений, которая укрепит конструкцию, следует придерживаться последовательности проведения монтажных работ. Первым делом подготавливают основу на базе песка или щебня толщиной один сантиметр. Укладывая материал, его утрамбовывают в выровненный грунт. Дальше монтируют опалубку, и укладывают гидроизоляционный слой. На следующем этапе устанавливается армирующая сетка и осуществляется заливка раствором. Залитую конструкцию оставляют застывать до полного схватывания смеси

Важно помнить, что сушка раствора должна осуществляться естественным путем при оптимальной температуре воздуха и влажности. Бетон достигает своих максимальных прочностных характеристик спустя 3-4 недели

Подушка под ленту

В продаже на сегодняшний день можно найти огромный выбор готовых жб фундаментных подушек. Конструктивно они представляют собой трапецеидальные изделия из тяжелого бетона армированного сетчатым каркасом. Такие блоки оптимизируют нагрузку на низ фундамента и снижают давление строения на грунт.

Кроме этого, монтаж готовых блоков снижает трудозатраты при строительстве. Фундаментные подушки кладут на песчаную подсыпку и соединяют цементным раствором. В дальнейшем на них устанавливаются уже фундаментные блоки.

Фундаментная подушка

Специалисты советуют закладывать подушку под любую ленту, не взирая на её размеры и глубину. Под ленту можно заложить любую подоснову: бетонную, ЖБИ, песчаную, гравийную, комбинированную. Какой конкретно материал можно использовать зависит только от свойств почвогрунта в пятне строительства, УГВ и бюджетных возможностей будущего домовладельца.

Самым распространенным способом устройства подушки является песчаная технология, наиболее подходящая для устойчивых грунтов с достаточно низким УГВ. Тщательная послойная трамбовка песчаного основания предотвратит ее проседание. Песок накидывается слоями по 10-20см и уплотняется катком или трамбовкой до примерной плотности 1,6т на кубический метр. Такой плотности невозможно добиться утаптыванием, поэтому лучше спецтехнику взять в аренду. Прокатывать песок обычно приходится 5-6 раз.

Видео — Когда и как делать песчаную подушку под фундамент

Кроме тщательно утрамбованной песчаной прослойки, можно использовать смесовый материал. Смесь песка и гравия должна быть в следующем процентном содержании: 40% песка, 60% гравия фракцией 20-40 мм. Такая подложка в трамбовке не нуждается. Это отличный вариант для одноэтажного кирпичного и любых домов построенных из легких стройматериала: бруса, газобетона и пр. В капстроительстве увеличивать габариты подушки под ленту бесполезно. Однозначно в качестве подложки нужно использовать бетон.

Какие размеры будут подходящими:

• независимо от материала для ее создания выбранного толщина подушки под ленту должна быть в 3 раза больше площади нижней части стены фундамента;
• ширина подушки ленты зависит от устойчивости почвогрунта. На песке она может быть 50 см-60 см, на суглинке или супеси — 80 см;
• если планируется устройство подвала, подушка под ним должна быть такого же размера, как и под фундаментом.

Так как под ленту чаще всего засыпается песчаная подушка, давайте рассмотрим этапы организации работ при ее устройстве:

1. Рытье траншеи. Песчаная подушка должна выходить к нулевому уровню фундамента.
2. Организация опалубки: доски также должны выходить к нулевому уровню.
3. Укладка гидроизоляции: заливка битума или укладка рулонного материала. Слой гидроизоляции предотвратит капиллярный подсос влаги вглубь.
4. Укладка и прессование песка слоями.
5. Снятие опалубки.
6. Устройство гидроизоляции по верху.
7. Устройство фундамента.

Устройство подготовленной опалубки с армированием

Это интересно: Укладка тротуарной плитки в гараже — разбираемся по порядку

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

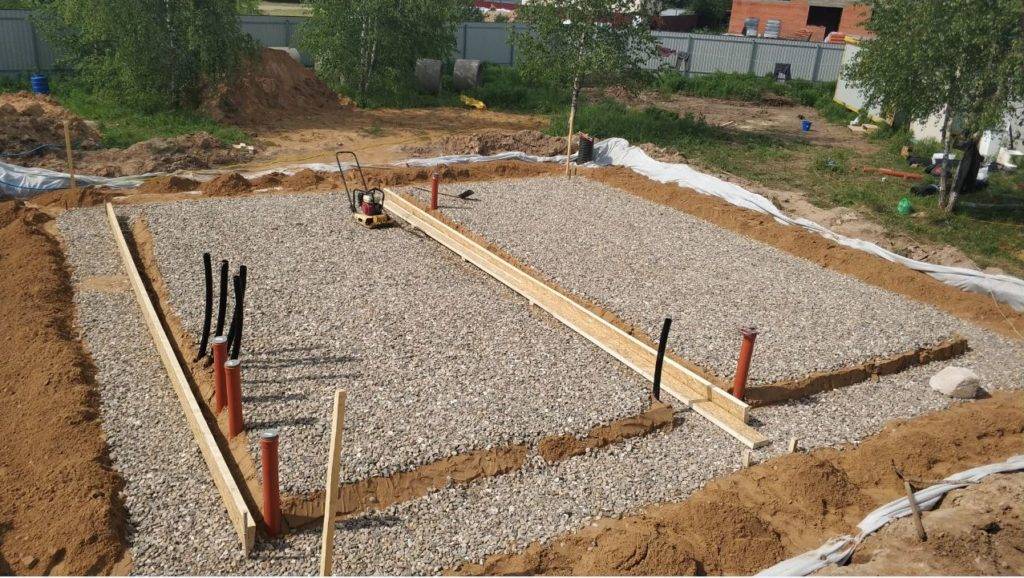

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

• строительная площадка очищается от растительности и другого мусора;
• почва выравнивается;
• насыпается слой щебенки, высота которого составляет десять сантиметров;
• выполняется трамбование;
• по всему периметру подушки монтируется опалубочная конструкция;
• вся площадка перед заливкой раствора армируется стальными прутьями;
• заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
• раствор тщательно трамбуется глубинными вибраторами;
• до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Разновидности подушек

Подсыпки и ленты ФЛ жби относят к технически правильным методам устройства искусственных подложек под фундаменты. В сложных случаях используют прокладки из каменных элементов, например при возведении гидртехнических строений.

В условиях частного и промышленного строительства применяют виды материалов:

• крупнообломочные породы (щебень, гравий);
• песок;
• монолитный или сборный железобетон.

Выбирают разновидность с учетом этажности, бюджета здания, вида почвы, отметки стояния грунтовой влаги и уровня промерзания. Песок и щебень доступны в любых регионах, эти материалы снижают отток тепла в землю и образуют прочное и надежное основание.

Если подземные воды имею большой напор, появляется опасность всплывания опор здания, поэтому землю под подошвой искусственно утяжеляют бетонным слоем. Используют готовые ФЛ фундаменты из заводских блоков или заливают монолит.

Из песка

Песок укладывают слоями, каждый слой трамбуют Такое основание используется для домов, высота которых не превышает 1 этаж. Для эффективного уплотнения грунта берут материал с зернистостью 1 – 2 мм, лучше работает речные виды или мытые из карьеров.

Достоинства песчаной подложки:

• хорошая теплоизоляция от холода;
• возможность тщательного уплотнения;
• доступность и низкая стоимость.

Если уровень влаги поднимается высоко, то ставят искусственную ткань. Иногда пучинистые слои убирают полностью и меняют их песком. Толщину прослойки выбирают индивидуально, чаще принимают по расчету. Песок укладывают слоями, каждый трамбуют, при этом промежуточная толщина пласта больше при механическом уплотнении, чем при ручном способе.

Из щебня

Подушка из щебня Щебень получают при дроблении горных пород, валунов и гравия, материал отличается большим весом (1,8 – 2,8 т/м3). Подложка под опору дома получается прочной и устойчивой после трамбовки. Такие слои легко укладываются самостоятельно. Щебеночная подсыпка требует устройства крупнозернистого песчаного слоя перед укладкой.

Крупность зерен 20 – 40 мм наиболее подходит для укрепляющей прослойки. Подушка из щебня под фундамент используется под зданиями небольшой этажности из камня и кирпича с железобетонными перекрытиями и покрытиями.

Толщину слоя выбирают так, чтобы отметка верха совпадала с уровнем подошвы фундаментной опоры под строение. Верх подсыпки разравнивают и выверяют с помощью нивелира. Это делают, чтобы сохранить проектную высоту фундамента и не уменьшить ее. Если верх щебня будет ниже требуемой отметки, то произойдет перерасход бетона на монолитную ленту.

Бетонная

Блок ФЛ Основа из бетона является самой прочной, но ее стоимость превышает предыдущие разновидности. Подушка под блоки ФБС делается монолитной или сборной. Блоки-подушки производят трапециевидного или прямоугольного сечения.

Их параметры:

• высота 300 – 500 мм;
• длина 800 – 2800 мм.

Блоки укладывают на землю, если грунт относится к категории песчаных оснований, или под них делают песчаную прослойку толщиной 100 – 170 мм. Элементы ставят сплошной лентой или располагают с промежутками, в которые закладывается песок.

В обоих случаях требуется перекрытие швов последующим слоем из фундаментных блоков. Есть ребристые, пустотелые варианты сборных подушек, но широкого применения они не нашли. Размеры ФЛ блоков принимают по конструктивным типоразмерам и по расчету в проекте.

Как правильно сделать подушку под фундамент

Устройство ленточного фундамента Роют траншею, после этого зачищают и выравнивают дно ямы. Далее укладывают геотекстиль так, чтобы оставленные боковые края закрыли сверху утрамбованную подушку.

Далее делают по порядку:

• насыпают крупный песок, увлажняют каждый слой и утрамбовывают ручным или механическим способом;
• щебень среднего размера насыпают проектным слоем и трамбуют вручную или с помощью вибротрамбовок;
• сверху щебня насыпают песок высотой 20 см, затем проливают водой из шланга, чтобы частицы просыпались внутрь и уплотнили каменную прослойку;
• свободные концы геоткани заводят на поверхность подушки.

Как сделать своими руками — технология

Чтобы подушка полноценна выполняла свою роль, конструкторам необходимо грамотно рассчитать ширину и высоту этого технологического слоя. Согласно нормативным требованиям, ширина подушки не может быть меньше монолитной плиты, которая будет заложена сверху.

Высоту выбирают с учетом таких факторов:

• глубины промерзания грунта;
• уровня подземных источников;
• проектных нагрузок на силовую конструкцию;
• геологических и сейсмических особенностей участка.

Подготовка стройплощадки заключается в том, чтобы придать грунту состояние, при котором он будет способным выдержать проектные нагрузки. В конце подошва фундамента должна плотно прилегать к земляному основанию.

В связи с этим закладка плитного основания начинается с таких этапов:

• разметка поля по габаритам конструкции;
• выработка котлована внутри намеченного контура на глубину, которая будет несколько больше проектного значения;
• выравнивание поверхности и уплотнение дна.

Когда котлован готов, переходят к устройству песчаной подушки.

Песчаная

Порядок технологических операций будет следующим:

1. Изоляция грунта. Внутри подготовленного котлована выстилают слой гидроизолирующего материала, например, листы геотекстиля. При этом оставляют со всех сторон столько свободного материала, чтобы им удобно было накрыть поверхность и боковые стороны подушки. Мероприятие нацелено на исключение возможности заиливания подошвы под действием грунтовых вод в процессе службы фундамента.
2. Засыпка песка. Потребность в количество сыпучего материала узнают, умножая площадь основания на высоту подушки. К полученному значению добавляют 15% с учетом запаса, который понадобится в процессе утрамбовки.
3. Уплотнение песка. Материал утрамбовывают с помощью виброплиты до тех пор, пока на поверхности не будут оставаться следы от ног. Для этого периодически песок орошают очищенной водой. Добиться такого результата ручной трамбовкой невозможно. Поверхность выравнивают по горизонтали, используя лазерный нивелир или обычный строительный уровень.

Бетонная

Для устройства бетонной подушки на дне подготовленного котлована выстилают слой геотекстиля, а затем засыпают щебнем с последующего его утрамбовкой.

Подложка из бетона может быть:

• Плитной. Здесь используют готовые фундаментные блоки, которые устраивают сверху подсыпки.
• Монолитной.  Монтируют опалубку по периметру, таким образом, чтобы верхняя плоскость готовой плиты была на одном уровне с поверхностью земли. Внутри опалубки устраивают два слоя арматурного каркаса для придания конструкции жесткости и стойкости по отношению к деформирующим нагрузкам. Подготовленный участок заливают бетоном, затем бетон трамбуется и выравнивается.

Альтернативные варианты

Алгоритм устройства подложки из щебня и гравийно-песчаной смеси будет одним и тем же:

1. Дно котлована выравниванию и утрамбовывают.
2. Выстилают слой геотекстиля или рулонного битумного материала. Если проектные нагрузки будут значительными, можно уложить материала в два слоя.
3. Сверху засыпают крупнозернистый песок и утрамбовывают его, периодически орошая поверхность чистой водой.
4. Подготовленную поверхность из песка засыпают щебнем до уровня земли. Сыпучий материал также нужно как следует утрамбовать для исключения любых пустот.

Разновидности

В зависимости от требований предварительно разработанного рабочего проекта здания, в строительной отрасли применяются следующие материалы для формирования нижнего уровня фундамента:

Песок. Это бюджетный вариант материала, применяемого при возведении основы легких одноэтажных строений, изготовленных из древесины или каркасных конструкций. Минимальная толщина подсыпки на уровне 25–30 см способна надежно защитить основание постройки, согласно своему функциональному назначению.

Ни для кого не секрет, что плохо уложенный фундамент сделает жизнь в доме невозможной

• Щебень. Повышенная прочность щебеночной фракции позволяет использовать материал при формировании подушек фундаментов, предназначенных для возведения строений высотой до двух этажей. Щебень пропорционально распределяет действующие нагрузки по всей площади при условии равномерного уплотнения.
• Бетон. Обеспечивает максимальную прочность при постройке основы здания. По степени надежности превосходит песок и щебень, однако является наиболее затратным вариантом для формирования базового слоя. Позволяет воспринимать нагрузку от многоэтажных строений, компенсирует реакцию проблемных почв, склонных к морозному пучению.

Выбирая определенную подушку под будущую основу строения, следует проанализировать комплекс факторов, главными из которых являются:

• количество этажей постройки;
• вид грунта;
• уровень расположения водоносных слоев;
• применяемые для возведения здания материалы;
• климатические условия конкретной местности.

Определяя устройство подушки под фундамент, необходимо тщательно изучить ее особенности, проанализировать комплекс факторов. Остановимся подробно на каждом из вариантов.

Чтобы выровнять дно траншеи или котлована на месте будущего фундамента, необходимо засыпать десятисантиметровый слой песка или гравия

Это интересно: Технология возведения фундамента из покрышек

Устройство подушки своими руками

На практике применяется несколько типов базы под основу:

• из песка;
• из гравия;
• из песка и гравия (комбинированная);
• из бетона.

Комбинированная засыпка под монолитную плиту

Чтобы выровнять дно траншеи или котлована на месте будущего фундамента, необходимо засыпать десятисантиметровый слой песка или гравия. Бетонирование применяется там, где стена основы должна быть расширена или есть необходимость в армировании пояса под ФСБ блоки. Сделать подсыпку из щебня своими руками несложно, нужно лишь помнить, что насыпь должна быть ниже самого основания, а ее ширина будет вдвое превосходить аналогичный параметр фундамента. Щебеночная подсыпка обычно составляет около 30 см, треть из которых – песок, а две трети – гравий.

Укладка и выравнивание песка

После выравнивания дна котлована сооружается подушка под фундамент. Процесс стартует с укладки слоя песка, который проливается водой и трамбуется. Аналогичным способом укладывается гравий. Для создания бетонной опоры необходимо на ровную площадку засыпать слой щебня в 5-10 см с условием обязательной трамбовки. Теперь приступаем к монтажу опалубки согласно габаритам заливки, которую нужно проармировать по длине. В конце процесса заливаем бетонный раствор, который можно снабдить прутьями арматуры по вертикали. Это даст возможность связать монолитную опору с фундаментом.

Подушку из щебня правильно делать так, чтобы готовая основа по уровню соответствовала отметке в проектной документации. Наиболее надежной опорой под фундаментную плиту является бетонная подушка. Ее также можно соорудить своими руками хотя и займет такой процесс немало времени, да и его стоимость будет выше из-за увеличения количества расходных материалов. Толщина этой опорной площадки должна превышать фундамент на 30 см, это же касается и ширины (по 15 см с каждой стороны).

Самая надежная опора из бетона

Необходимость фундаментной подушки

Подушка необходима для уплотнения грунта под фундаментом Грунт под подошвой фундамента проседает после начала хозяйственной деятельности в здании или при намокании, оттаивании и промерзании. В результате возникает абсолютная или средняя осадка строения, вызванная изменением структуры почвы.

Повреждения фундаментов бывают в виде перекосов, кренов, сдвигов и закручиваний. Подсыпка помогает конструкции стен и перекрытий эксплуатироваться в проектном положении. Дом не разрушится, не появятся трещины на фасаде строения.

Подсыпку устраивают, чтобы уплотнить почву под фундаментом и уменьшить будущие деформации. Слой помогает ритмичному распределению усилий на основание, уменьшает подъем почвенной влаги на уровне капилляров.
