Подготовка к монтажу
Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.
Они могут быть как металлическими, так и пластиковыми.
Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.
Схемы подключения однофазного и трехфазного электросчетчика
Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.
Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль
Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации
Навигация по записям
Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.
Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт.
схема подключения однофазного счетчика
Нюансы подключения и техника безопасности
Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.
Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.
При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:
- Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
- Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
- Подключение приборов происходит согласно схеме, с учетом расцветки жил.
- Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
- Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
- Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
- Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.
Далее подается электрический ток. При правильном подключении все приборы должны заработать.
Частые ошибки
При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.
Чаще всего это происходит по следующим причинам:
- некачественные комплектующие (розетки, выключатели и т.п.);
- неправильное подсоединение;
- неверный расчет сечения кабеля и мощности автоматов;
- плохой контакт и использование скрутки для подключения проводов;
- отсутствие запаса по мощности.
Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.
Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:
| Сечение медных жил кабеля, мм² | Допустимый ток нагрузки, А | Номинальный ток автомата защиты, А | Предельный ток автомата защиты, А | Максимальная мощность | Характеристика нагрузки |
| 1,5 | 19 | 10 | 16 | 4,1 | освещение |
| 2,5 | 27 | 16 | 25 | 5,9 | розетки |
| 4 | 36 | 25 | 32 | 8,3 | водонагреватели, кондиционеры |
| 6 | 48 | 32 | 40 | 10,1 | электроплиты и духовки |
| 10 | 70 | 50 | 63 | 15,4 | вводные линии питания |
Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.
После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.
Самостоятельное подключение счетчика
Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.
Требования закона
Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:
- Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
- Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
- Питание к розетке следует подключать через автомат.
- Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
- Выбор сечения подключаемых проводников производится согласно проектной документации.
Набор инструментов и материалов для монтажа
Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:
- плоскогубцы;
- отвертку;
- индикатор;
- мегомметр;
- уровень строительный;
- лестницу;
- монтажный пояс.
Материалы выбираются согласно спецификации в проектной документации.
К материалам относятся:
- защитные автоматические выключатели;
- проводники и кабели;
- тросовая продукция.
Схема подключения счетчика
Схемы подключения счетчиков имеют два вида:
- прямого действия (ток нагрузки до 100 ампер);
- косвенного действия (через измерительные трансформаторы тока и напряжения).
Однофазного
Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.
Принципиальная схема подключения однофазного счетчика
На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.
На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.
Трехфазного
Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.
Принципиальная схема прямого действия для трехфазного счетчика
Питание подключается к следующим клеммам:
- фаза А-1;
- фаза В-3;
- фаза С-5;
- нуль-8.
Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.
На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.
Ниже представлена схема косвенного подключения прибора учета электрической энергии.
Косвенное подключение трехфазного счетчика
Установка счетчика: основные правила
Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):
- Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
- Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
- Нельзя допускать скрутки и ответвление проводов.
- Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
- При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.
В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.
- Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
- Выбирается щитовая и проводниковая продукция согласно проекту.
- Щит учета устанавливается на место монтажа.
- Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
- Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
- Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
- Опломбирование счетчика энергоснабжающей компанией.
Как установить электросчетчик в квартире
Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.
Следующим этапом, идет установка счетчика электроэнергии. На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.
Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.
Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.
Правила установки электросчетчика
Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.
- В схеме подключения счетчика, он выполняет следующие функции:
- защита электросчетчика от короткого замыкания;
- от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик;
- возможность выполнить работы по замене, обслуживанию счетчика.
Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя). В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.
Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.
Как установить двухтарифный счетчик
Когда наступают холода, мы стараемся обогреть наше жильё с помощью котлов, кондиционеров и прочих электрических приборов. Потому, нам приходится оплачивать кругленькую сумму за электроэнергию. Но никто не знает, что тариф оплаты за электроэнергию в ночное время намного меньше, чем тариф в дневное время.
- Сам процесс установки двухтарифного счетчика проходит, примерно, в 7 этапов:
- Необходимо написать заявление в ближайшем отделе облэнерго. Для этого подготовьте следующие документы: справка из газконторы, паспорт котла, проект электроснабжения котла и ТУ. Вы получаете письмо-ответ на свое заявление втечении некоторого времени, а может и на протяжении нескольких дней.
- Приобретение многотарифного счетчика. Покупаете счетчик в магазине, вы так же можете его там же и запрограммировать. В этом же месте вам должны выписать протокол параметризации счетчика. С данным протоколом вы отправляетесь в РЭС. Сдесь вас попросят написать новое заявление, в котором вы просите произвести проверку параметризации счетчика. Этот орган отправляют электронную заявку в облэнерго на проверку параметризации.
- Вы везете свой новый счетчик в облэнерго. Там, примерно, пол дня и проводят проверку параметризации счетчика.
- Едите обратно в РЭС, находите абонентский отдел и пишете там заявление на замену счетчика. После чего, вам назначают человека, который и будет заниматься распломбировкой и новой опломбировкой вашего счетчика.
- После всей этой процедуры вам необходимо написать заявление о перезаключении договора с РЭС о снабжении электроэнергии по новым тарифам.
- После этого вы забираете новый счетчик.
- И главное, не забудьте забрать свой новый договор в РЭС.
Подключение однофазного счетчика электроэнергии
Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.
Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.
- Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
- Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
- Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
- В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.
Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.
- Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
- клемма №1 – ввод фазы от внешней сети (к дому или квартире);
- клемма №2 – выход фазы (внутрь дома или квартиры);
- клемма №3 — ввод нуля от внешней сети (к дому или квартире);
- клемма №4 — выход нуля (внутрь дома или квартиры).
В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.
При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.
Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.
Схема подключения счетчика электроэнергии однофазного
Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.
Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.
Подключение счетчика электроэнергии своими руками
Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.
Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!
Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.
Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.
Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)
Схема подключения однофазного электросчетчика
Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.
Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.
Как подключить однофазный счетчик
Если расшифровать схему, получается следующий порядок подключения:
- К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
- К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.
Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).
При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.
Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.
Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.
Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

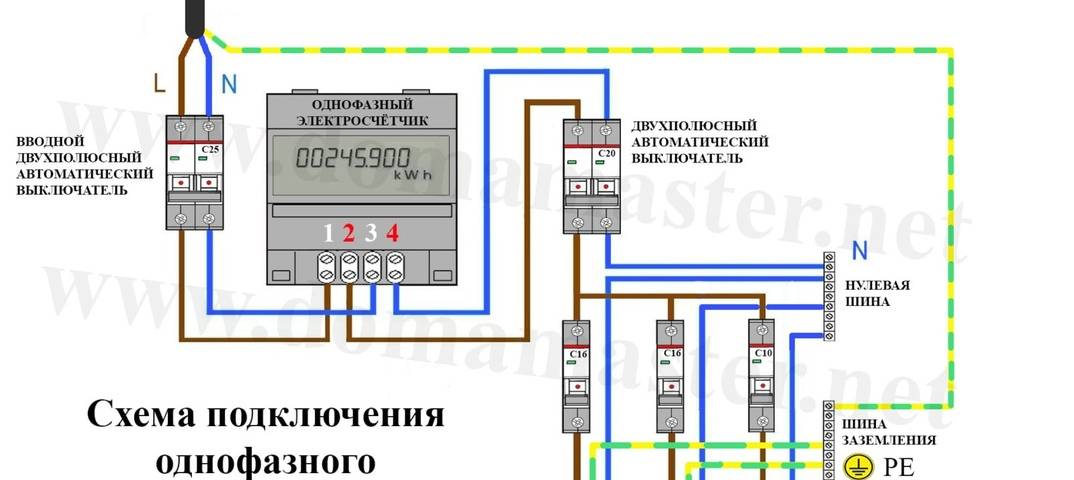

Схема подключения однофазного счетчика электроэнергии
Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.
Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины
Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.
Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Подключение трехфазного счетчика
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.
Схема подключения трехфазного электросчетчика
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Счетчик подключенный через трансформаторы тока
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.
Схема подключения трансформаторов тока
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Какой электросчетчик выбрать для квартиры?
Первый вопрос, который возникает при установке прибора: поставить однофазный или трехфазный электросчетчик? В квартирах идет однофазная сеть, и подключение трёхфазного счетчика не повлияет на мощность, ведь сумма мощностей обычных токоприемников распределяется и на одну фазу. Практичнее подключить трехфазный счетчик на даче.
Есть всего 2 вида конструкций электросчетчиков:
Индукционные. Их главный плюс – это маленькая цена. Также стойкие к перепадам напряжения, что немного уменьшает учет показаний.
Электронные
Они отличаются отсутствием шума, небольшим размером, стойкостью к минусовым температурам.
Еще в электронных счетчиках установлено несколько тарифов.
Выбор счетчика должен производиться с учетом рекомендаций энергопоставщика.
Уровень мощности указывает токовый диапазон, в котором может работать прибор. Нет строго определенного номинала, поэтому следует просчитать сумму мощности квартиры, а уже на основании этих данных выбирать счетчик с ближайшим большим значением.Рассмотрим 1 пример:
При максимальном электропотреблении 8 кВт, приблизительный уровень проходимого тока, если подключить 220 вольт, будет равняться 36 Ампер, из чего следует использовать счетчик 5-40 Ампер.
У электронных счетчиков есть дополнительная смена тарифов. Она предназначена для людей, которые пользуются электроэнергией в определенное время суток. Например, тариф день/ночь уменьшает цену за киловатты, насчитанные в ночное время.
Класс точности прибора указывает погрешность измерения в процентах. Этот показатель влияет на начисление. Погрешность может как недосчитывать киловатты, так и накручивать в пределах 0,5-2,5 %. Рекомендуемая погрешность не должна быть выше 2 процентов.
6 основных видов работ и их средняя цена:
| Вид услуги | Стоимость, в руб. |
| 1. Однофазный. 2. Однофазный многотарифный. 3. Трехфазный прямого включения. 4. Установка или замена на столбе/опоре (любого прибора). 5. Демонтаж. 6. Снятие на столбе/опоре. | 1500-2000 1500-2000 2500-3000 5000-7000500 3500 |
Работники энергокомпании выдадут специальные техусловия, в которых указывается место установки прибора и его характеристики. Затем проведут монтаж и пломбировку, которые займут не более одного дня.
Порядок подключения старого счетчика
К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.
Выбор схемы
Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.
Этапы работы
Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.
Клеммы подсоединяются к проводам так:
- клемма № 1 – белый/коричневый/черный фазный кабель ввода;
- клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
- клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
- клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.
Щиток для электросчетчика и автоматов – как выбрать и собрать правильно
Автоматические выключатели и электросчетчик – это необходимые атрибуты современной электрической сети. Устанавливают их в специальных распределительных щитах, которые сами уже стационарно установлены в подъездах многоквартирных домов. А что делать частнику в своем собственном доме? Эта проблема сегодня не стоит вообще, потому что на рынке каждый для себя найдет подходящий щиток для электросчетчика и автоматов по размерам и дизайну. Кстати, последний критерий сегодня играет немаловажную роль, ведь щиток чаще всего устанавливают внутри дома. Так что он должен обязательно вписаться в интерьер той комнаты, куда будет монтироваться.
