Уличный ящик для электросчетчика: требования и особенности выбора и установки электрощитка

Выбираем счётчик

Все счётчики, которые могут быть установлены для учёта энергопотребления, классифицируют по трём признакам:

1. Конструктив прибора;
2. Способ его подключения;
3. Тип измеряемых величин.

В настоящее время, в квартирах, частных домах и СНТ устанавливаются два вида приборов: электронный, который осуществляет учёт и контроль расхода по дифференцированным тарифам, и индукционный, производящий измерения за счёт вращения диска.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Второй вариант не слишком надёжен, поэтому постепенно заменяется на электронные.

Для установки на улице электронные приборы подходят лучше всего, так как они удобны и точны, не реагируют на перепады температур. Однако условия эксплуатации с температурой в 40 градусов ниже нуля для них потолок, и в регионах, где бывает такая погода, счётчики всё же лучше ставить в помещениях.

Как покупать электронный счётчик

Самым важным элементом для счётчика является пломба. После выхода с конвейера и прохождения качественного контроля, их устанавливается целых две: первую ставит контролёр ОТК, а вторую – государственный представитель, уполномоченный осуществлять поверку.Места установки пломб

Дата проведения поверки ставится на пломбе и заносится в паспорт изделия, поэтому первое, что нужно сделать при покупке – сверить их.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Если вдруг окажется, что поверочной пломбы нет, или на ней проставлена дата, не соответствующая той, что в паспорте, покупать прибор не советую. Потом уже никому ничего не докажешь.

Дата проведения поверки тоже имеет значение. На момент покупки двухфазного счётчика она не должна превышать двух лет, а для трёхфазного счётчика этот период и вовсе сокращён до одного года.В паспорте можно найти все необходимые данные

Требования к конструкции шкафа учета

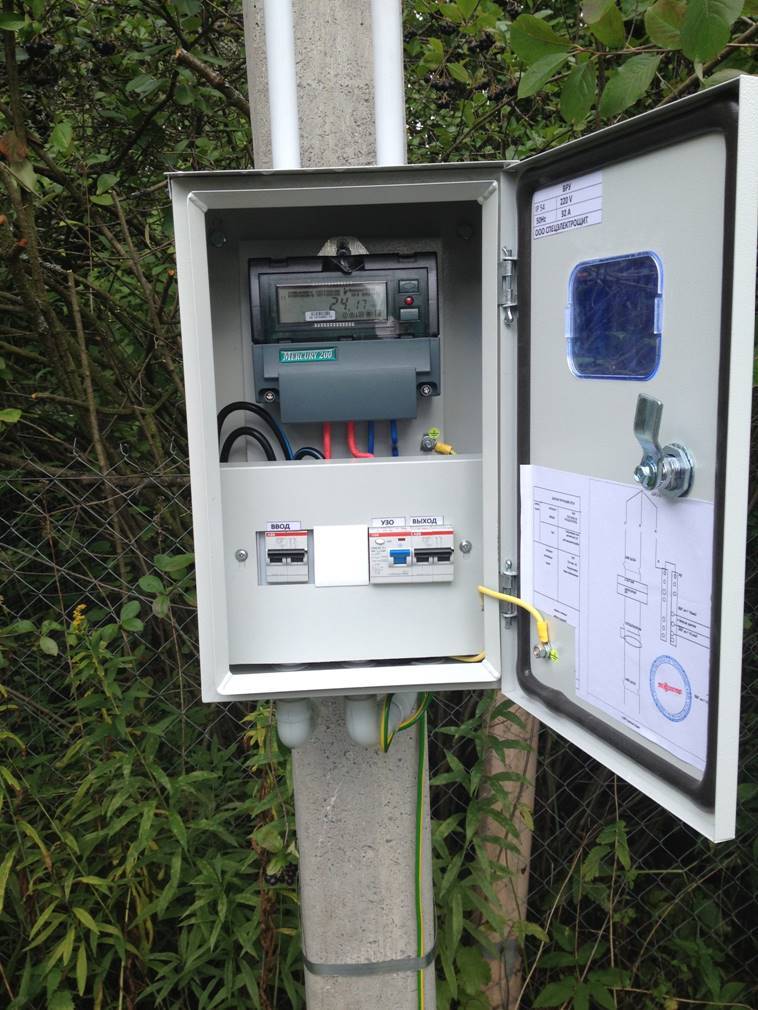

Уличный ящик должен быть соответственно защищен от попадания внутрь пыли и влаги. Не вдаваясь в подробности формирования маркировки степеней защиты отметим, что корпус щитка учета на улице должен иметь защиту IP44 и выше. Можно дополнительно расположить его под навесом – хуже от этого точно не будет. Но снижать степень защиты из-за этого не стоит. Ситуации бывают разные: прохудившаяся крыша, оборвавшийся поливочный шланг или разыгравшиеся дети могут поспособствовать попаданию влаги внутрь щита. И тогда – недалеко до беды: залитый водой узел учета будет испорчен коротким замыканием.

Второе – бокс должен быть защищен от доступа посторонних лиц и запираться на замок. Здесь есть один нюанс: почти все производители, за редким исключением, не отягощают себя уникальными ключами от этих замков. Поэтому вскрыть такой щиток может любой желающий, имеющий в наличии такой же ключ.

Если ключ от бокса универсален, позаботьтесь об установке дополнительных ушек под навесной замочек. Это немного подпортит эстетику, но добавит вам спокойствия.

Для ввода кабелей в щиток учета он должен либо обладать штатными сальниковыми вводами, либо вам придется докупить их самостоятельно и установить. Наличие в комплекте у щитков и боксов резиновых сальников не должно добавлять оптимизма. Используйте те сальники, которые затягиваются с помощью ключа (для ИЭКа это серия PG или им подобные). Они не только наглухо перекроют доступ влаге внутрь бокса, но и обеспечат надежную фиксацию кабелей на входе.

Вводные сальники серии PG

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

• вводный автомат нужно монтировать справа;
• после этого устанавливают УЗО;
• установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

• защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
• ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

• квартирные – групповые и учетно-групповые;
• этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

• Экологическая безвредность.
• Максимальная защита от получения электротравм.
• Размещаемое оборудование должно подходить по размерам во избежание замыкания.
• Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

1. ABB;
2. Viko;
3. Schneider Electric;
4. Legrand;
5. TDM;
6. ИЭК.

Какими бывают ящики для счетчиков

Уличные ящики для счетчиков электроэнергии на сегодняшний день изготавливаются в двух вариациях. Чаще всего, разновидность такого ящика зависит от материала, из которого он изготовлен. Основными материалами для изготовления уличной коробки для счетчика является металл или пластик.

Стоит отметить, что множество изготовителей предлагают различные варианты ящиков для защиты счетчиков, но функции этих приспособлений практически одинаковые.При выборе подобной конструкции стоит обращать внимание на её название, так как множество изготовителей по-разному называют такие установки. Так, например, ящик для защиты счетчика может называться: шкафом или щитом для учета электроэнергии, коробкой или боксом. При этом, назначение у этих приборов одинаковое

Отличаются они размерами и вместительностью. Так, например, каждый из этих вариантов щитков может служить для определенного варианта счетчика

При этом, назначение у этих приборов одинаковое. Отличаются они размерами и вместительностью. Так, например, каждый из этих вариантов щитков может служить для определенного варианта счетчика

Так, например, ящик для защиты счетчика может называться: шкафом или щитом для учета электроэнергии, коробкой или боксом. При этом, назначение у этих приборов одинаковое. Отличаются они размерами и вместительностью. Так, например, каждый из этих вариантов щитков может служить для определенного варианта счетчика.

Основные характеристики, которым должен соответствовать ящик для счетчика электроэнергии:

1. В первую очередь, ящик, должен быть прочным и практичным, так как он будет постоянно находиться на улице. Постоянное влияние погодных условий может влиять на целостность конструкции. Таким образом, выбор материала из которого изготовлен ящик, является основной задачей покупателя.
2. Во-вторых, такой ящик для счетчика должен быть удобным при монтаже и эксплуатации. Этот фактор также стоит учитывать, выбирая оптимальный вариант ящика для счетчика электроэнергии.

Стоит помнить, что представители компании, которая снабжает вас электричеством, будет проверять качество и правильность проведенной работы. В случае если ящик будет монтирован неправильно, сотрудник организации имеет право наложить штраф, а также не принять такую установку.

Именно поэтому, все монтажные работы стоит доверить специалисту, который может быстро и качественно выполнить подобный вид работы. При вызове специалиста, вы должны осведомиться имеет ли он разрешение на проведение данного вида работ. Написать заявление на вызов сотрудника энергонадзора вы можете в отделении этого учреждения. Для тех, кто хочет самостоятельно установить ящик для счетчика необходимо получить разрешение на проведение электромонтажных работ.

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

Автоматическая защита электропроводки

Автоматический выключатель устанавливают для защиты электрической проводки от разрушения. Выбирают такой автомат, ориентируясь на сечение провода, зависящего от величины наибольшего тока, потребляемого электрическими приборами. Непосредственной защитой самих приборов являются предохранители, установленные в них.

Функции автоматического выключателя

Автомат предназначен для выполнения двух защитных функций:

• мгновенный скачок тока, превышающий в несколько раз номинальное значение;
• медленная тепловая защита. Она сработает, если номинальный ток нагрузки будет незначительно превышен в интервале от 15 до 60 минут.

Мгновенный скачок тока

Первый вариант защиты сработает при коротком замыкании в электрической проводке или в приборе, включённом в электросеть. В этом случае ток может иметь значение 100 A и при отсутствии автоматического выключения вначале полностью расплавилась бы изоляция, а потом провода. Таким образом, электрическая проводка стала бы полностью непригодной к дальнейшему использованию.

Медленная тепловая защита

Для того чтобы исключить ложные срабатывания автомата, предусмотрен вариант медленной тепловой защиты. Если на короткий промежуток времени ток, проходящий через автомат (с номиналом в 25 A), будет иметь значение 30 A, то из-за инерционности тепловой защиты, автоматический выключатель не сработает.

Например, включение пылесоса в сеть, нагруженную током в 15 A, добавит ей свои 10 A плюс ещё 5 A на запуске двигателя. В результате маленький промежуток времени автомат, рассчитанный на 25 A, пропускает через себя ток в 30 A без отключения подачи электроэнергии.

Как правильно выбрать автоматический выключатель?

При выборе автомата для защиты бытовой электрической проводки, ориентиром служит только сечение провода. В общем, в торговой сети можно приобрести автомат, рассчитанный на следующие токи защиты (в соответствии со стандартом): 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50, 63. Конкретно необходимый номинал автомата выключения устанавливают с помощью специальной таблицы. Кроме тока защиты, автомат должен подходить для использования в сети переменного тока со значением напряжения 220 вольт при частоте 50 Гц, с характеристикой отключения по типу С и классом 3.

При выборе автоматических выключателей по всем этим характеристикам, желательно, получить соответствующие разъяснения опытных специалистов, оказывающих услуги по монтажу электрического оборудования.

Нужно отметить, что выбор автомата будет правильным при условии, когда также учитывается сечение электропроводки, подходящей к счётчику извне. Например, если после ремонта в квартиру проведена электропроводка сечением в 2,5 мм2, а от щита, установленного в подъезде, подведён провод, сечение которого 1,5 мм2, тогда необходимо приобрести автомат, ориентируясь на меньшее сечение провода. Можно также заменить провода, подходящие к счётчику от электрощита в подъезде, на большие по сечению жилы.

Работы, связанные со сборкой и установкой электрического щитка, счётчика или автоматов защиты, можно выполнять самостоятельно, не забывая соблюдать ПЭУ (правила устройства электроустановок). Однако на практике можно столкнуться со многими нюансами рабочего процесса, который в деталях знаком только специалистам, работающим в области электрических сетей.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

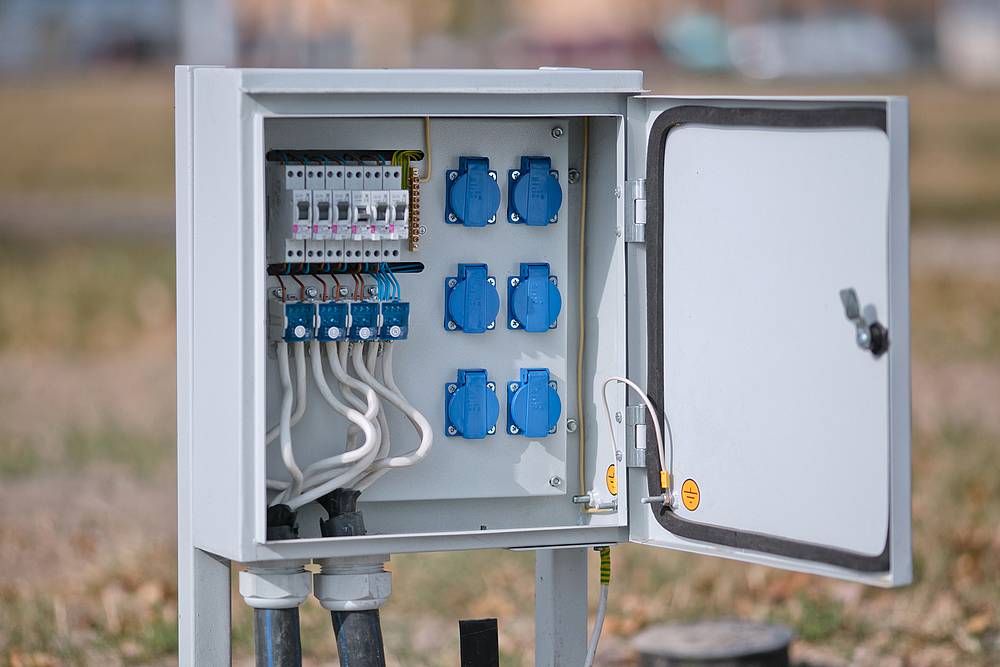

Уличные боксы и их разновидности

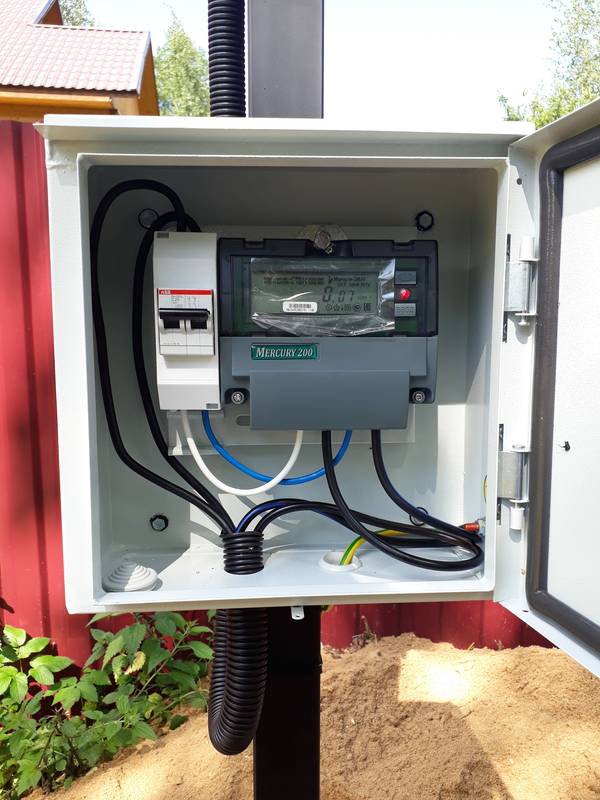

Как правило, в частных домах и дачных строениях приборы учёта монтируются на столбах. Хозяева таких построек часто имеют множество оборудования, подключаемого к сети 0,4 киловольта. Поэтому целесообразно для таких подключений установить щит учёта электроэнергии уличный для трехфазного счётчика. Это обеспечит оптимальный уровень защиты самого хозяина и не вызовет вопросов у проверяющих. Обычно уличное электрооборудование имеет подобные виды и маркировки:

• ШКН — шкаф контроля за напряжением.
• ЩУРН (ЩУРВ) — учётно-распределительный навесной (встраиваемый). Или просто щит учёта — ЩУ.
• ВРУ — вводное распределительное устройство.
• ГРЩ — главный распределительный щит.
• АВР — автоматический ввод резерва.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

• Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
• Металлические корпуса заземляются.
• Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

• Открытой установки.
• Потайные.
• Для монтажа на полу.
• Для встроенного расположения.
• Накладными.
• Целиковыми или разборными.

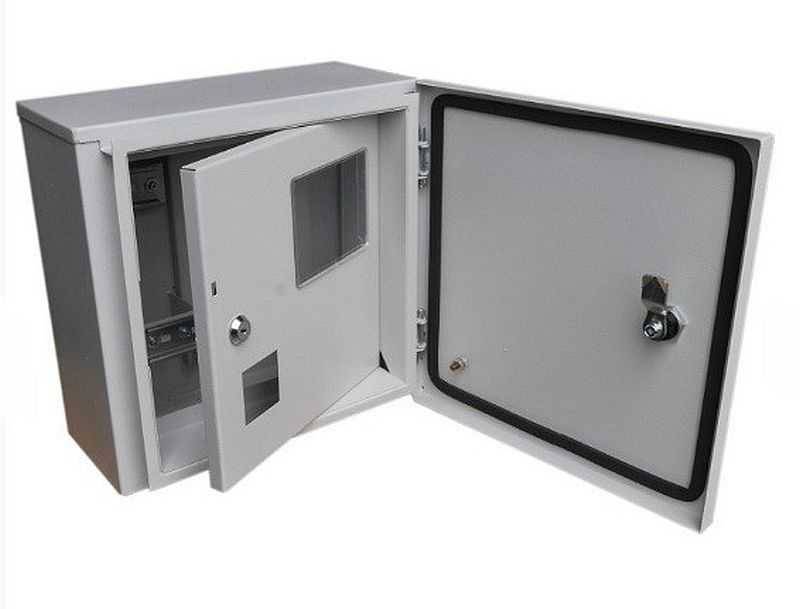

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей

Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

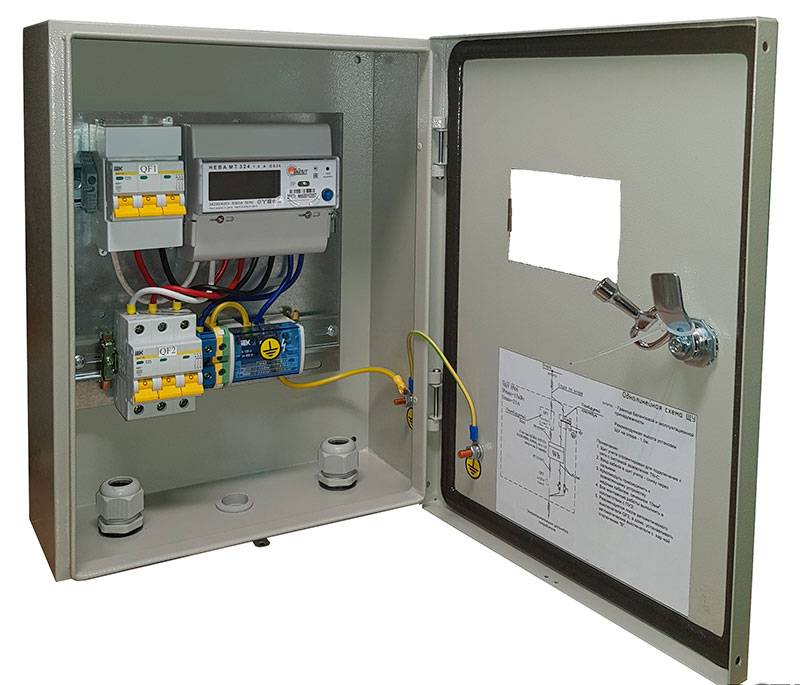

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

• В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
• Произведено секционирование пространства под различное оборудование.
• Предусмотрено место для пломбирования и препятствия для нарушения пломб.
• Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

• главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
• вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
• аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
• щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
• щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Выводы и полезное видео по теме

Видео #1. Сборка всех элементов бокса до установки:

Видео #2. Сборка и установка трехфазного прибора учета вместо старого однофазного, плюс смета подобных работ:

Видео #3. Разбор процесса подключения электричества от опоры (столба):

Чтобы установить ящик для электросчетчика на улице, нужно выбрать сам бокс и его внутреннее оборудование так, чтобы конструкция и приборы выдерживали наружные условия. Собрать щиток можно самостоятельно, а вот все подключения от опоры и к дому лучше доверить мастеру из обслуживающей организации.
