Как подключить видеокамеру к телевизору: использование разного типа соединений

Телевизоры Sony Bravia

Аппараты этого производителя достаточно популярны по причине относительно недорогой цены и высокого качества. При этом, для подключения веб камеры к телевизорам этой марки, потребуются все те же действия, что и в описанных выше случаях.

Для начала, необходимо выключить телевизор и установить на него веб камеру. Делается это с помощью специального магнитного держателя. По желанию, вы можете устанавливать веб камеру в любом другом месте (в пределах досягаемости кабеля). Если же провода недостаточно, отдельно можно докупить специальные USB переходники.

После установки веб камеры, ее необходимо подключить к USB разъему и после включения телевизора запустить программу для обмена сообщениями. Приложение произведет настройку системы и с этого момент вы сможете использовать камеру. Как видно, процедура ничем не отличается от подключения вебкамеры к телевизорам Samsung Smart TV и LG Смарт ТВ.

Подключение к цифровому регистратору

Напрямую выполнить подобный тип подключения не получится даже при всём желании. Во-первых, разъёмы на проводах от камеры и самом регистраторе очень сильно отличаются. Во-вторых, нужен специальный ЦАП (цифро-аналоговый преобразователь), который из цифрового сигнала сделает аналоговый.

Для соединения каждой видеокамеры вам придётся приобрести специальный видеопередатчик, который цифровой сигнал преобразует в аналоговый. Каждый такой передатчик может стоить несколько сотен рублей, поэтому в некоторых случаях будет дешевле купить новый видеорегистратор, чем городить кучу таких передатчиков. В целом подобны тип подключения не является однозначно хорошим, но при отсутствии других вариантов он отлично подойдёт.

С помощью видеопередатчиком присутствует возможность подключения аналоговых камер даже к обычному сетевому коммутатору или роутеру. Благодаря чему доступ к устройствам может быть получен с любого компьютера, ноутбука, сервера или иного девайса, имеющего возможность выхода в сеть.

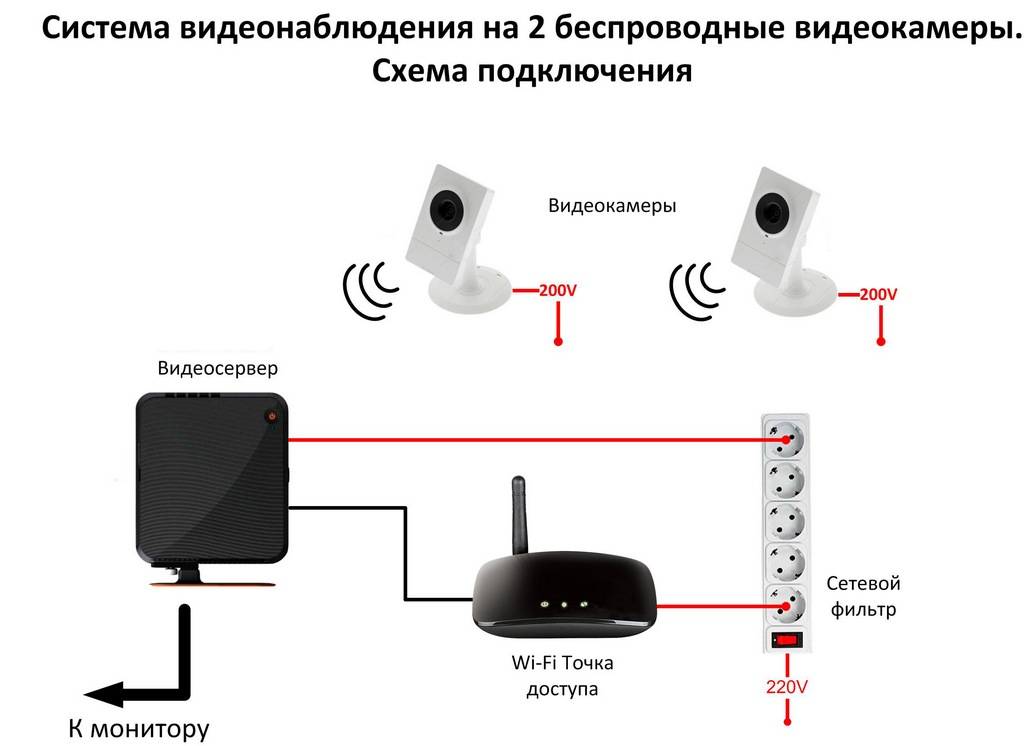

Подключаем камеры видеонаблюдения к компьютеру или телевизору

Видеонаблюдение для дома, квартиры, дачи или подъезда давно стало повседневностью. Камеры видеонаблюдения сегодня достаточно доступны, а для домашней охранной сети не потребуется даже видеорегистратор, достаточно дома иметь компьютер, ноутбук или же телевизор.

Нас часто спрашивают, как подключить камеры к ПК или TV? Ничего сложного здесь нет. В этой статье мы расскажем Вам, как это проще всего сделать.

Итак, вы купили видеокамеры и у вас есть персональный компьютер. Что дальше? Начнем с того, какого типа камеры Вы купили — аналоговые или цифровые. Если первые, тогда вам еще понадобится прикупить плату ввода видео, либо видеокарту оснащенную TV входом, либо ТВ тюнер, либо преобразователь USB. Все они выполняют одни и те же функции.

Плату видеозахвата, видеокарту или тюнер устанавливают в материнскую плату в слоты PCI- или PCI-е. Они позволяют подключать к компьютеру от 4 до 20 аналоговых камер.

Устройства настраиваются с помощью специального программного обеспечения. С помощью него вы сможете настроить режим записи видеоизображения, включать записи по сигналу детектора движения, создавать видеоархив и даже иметь удаленный доступ к видео через интернет.

Что касается USB-преобразователя, то он гораздо дешевле, компактнее и проще в использовании

Так что если с финансами у вас туго, можно обратить внимание на подобный преобразователь, хотя он немного уступает по техническим параметрам платам видеозахвата и видеокартам с ТВ входом

Перейдем теперь к рассмотрению, как подключить цифровые или, как их еще называют IP-камеры. Если вы собираетесь подключить всего одну камеру видеонаблюдения, то соединение с ней можно установить с помощью Интернета напрямую с помощью сетевой платы. Если камер больше больше то, чтобы не покупать видеорегистратор, можно организовать видеонаблюдение через облачный сервис.

Чтобы подключиться к облачному сервису вам понадобится:

1. Сетевой кабель «витая пара», который подключается к LAN разъему камеры;
2. Определить IP адрес камеры;
3. Выполнить вход на прошивку устройства посредством интернет браузера;
4. Активировать переключатель поддержки облачного сервиса производителя;
5. Выяснить ID устройства с помощью программного обеспечения;
6. Выполнить вход на сайт выбранного вами облачного сервиса;
7. Внести уникальный код устройства.

Если вы не знаете, как выполнить один или несколько из этих шагов, на облачных сервисах есть инструкции. На каждом сервисе они могут быть различными. Поэтому мы не приводим конкретики по подключению.

Можно подключить цифровую камеру к компьютеру и с помощью специальных программ. Обычно используются утилиты, которые идут в комплекте с камерами.

Для подключения к ПК необходимо камеру через LAN выход подключить к коммутатору, куда подключен и компьютер. Причем, можно напрямую к сетевой плате ПК. После этого в окне любого браузера набрать IP адрес, установленный по умолчанию.

Для каждой фирмы-производителя он свой. Поэтому советуем определить нужный вам по этой табличке:

Ну и в заключении хотим напомнить, что проводной интернет обеспечивает более устойчивое соединение, что исключает зависания картинки, поступающей с видеокамер.

Теперь перейдем к вопросу подключения камер видеонаблюдения к телевизору. Это возможно только в том случае, если у него есть вход для композитного сигнала или, по простому — «тюльпан».

Осуществить подключение поможет расцветка RCA кабеля и разъема. Разъемы типа «тюльпан» имеет установленную цветовую комбинацию, состоящую из трех цветов – красного, желтого и белого.

В системах видеонаблюдения по желтому кабелю передается видеосигнал, а красный и черный (белый) кабели передают питание (12 Вольт) на камеру видеонаблюдения и звук.

В аналоговой камере предусмотрено только два кабеля, то они предназначаются для передачи видеосигнала и питания камеры.

Если камера имеет BNC разъем, то придется оснастить им кабель посредством обжимки или пайки.

BNC подключается к видеокамере, тюльпан – к телевизору. При этом сопротивление коаксиального кабеля, то бишь обычного телевизионного, должно быть не менее 75 Ом.

2021-02-12T17:12:32+03:0018, Сентябрь, 2018|Выбор системы|

Подключение к цифровому регистратору

Напрямую выполнить подобный тип подключения не получится даже при всём желании. Во-первых, разъёмы на проводах от камеры и самом регистраторе очень сильно отличаются. Во-вторых, нужен специальный ЦАП (цифро-аналоговый преобразователь), который из цифрового сигнала сделает аналоговый.

Для соединения каждой видеокамеры вам придётся приобрести специальный видеопередатчик, который цифровой сигнал преобразует в аналоговый. Каждый такой передатчик может стоить несколько сотен рублей, поэтому в некоторых случаях будет дешевле купить новый видеорегистратор, чем городить кучу таких передатчиков. В целом подобны тип подключения не является однозначно хорошим, но при отсутствии других вариантов он отлично подойдёт.

С помощью видеопередатчиком присутствует возможность подключения аналоговых камер даже к обычному сетевому коммутатору или роутеру. Благодаря чему доступ к устройствам может быть получен с любого компьютера, ноутбука, сервера или иного девайса, имеющего возможность выхода в сеть.

Телевизоры LG

Веб камеры для телевизоров LG Smart TV поставляются со специальными магнитами для крепления. Они не портят внешний вид телевизора и не требуют никаких навыков в установке. После этого, веб камера подключается непосредственно к телевизору через USB интерфейс. Устанавливать камеру можно и не на телевизоре. Это никак не скажется на функционале. Ее размещение – исключительно дело вкуса. У веб камер достаточно длинные провода, что позволяет размещать их в любом удобном месте.

После того, как вы подключили камеру к Смарт ТВ, необходимо запустить программу-мессенджер. Она самостоятельно установит все настройки. Кстати, есть режим ручной регулировки, но если у вас нет опыта, лучше довериться ПО. Как только все готово, вы сможете делать фотографии, записывать видео или общаться со своими собеседниками через приложение для обмена сообщениями.

Выбор телевизора по технологии производства и цене.

Кинескопные телевизоры (ЭЛТ или CRT).

Традиционные телевизоры с современным дизайном и улучшенными показателями. Кроме классических выпуклых экранов, сейчас получили распространение плоские и суперплоские (flat) кинескопные телевизоры, что практически исключает искривление изображения. Специальное покрытие позволяет избежать появления бликов и пыли. Основные преимущества кинескопных телевизоров – наиболее естественная цветопередача и низкая цена.

Среди минусов – большие габариты и вес, большинство моделей способны принимать только аналоговый сигнал, ограниченные функциональные возможности и подверженность влиянию магнитных полей.

Ценовой диапазон: 2-6 тысячи рублей.

Размеры и формат: в основном, 14-29 дюймов, 4:3.

Частота развертки: 50 и 100 Гц.

Срок службы: не смотря на часто указываемый производителем срок до 15 лет, используемая технология позволяет сохранять яркость изображения и передачу цвета не более 3-5 лет.

Производители: LG, Rolsen, Supra, Akai, Hyundai, Mystery, Рубин, Рекорд, Horizont.

Жидкокристаллические телевизоры (ЖК или LCD).

Самые популярные и вполне доступные по стоимости телевизоры с плоским дисплеем на основе жидких кристаллов. Недостаточная передача черного цвета, характерная для данного типа телевизоров, в современных моделях улучшена за счет светодиодной (LED) подсветки, но все же уступает плазменным. Из минусов, также стоит отметить возможность выгорания отдельных точек на экране. Среди основных плюсов – малая толщина, пониженное электропотребление, высокое разрешение даже на маленьких диагоналях.

Ценовой диапазон: от 5 тысяч рублей.

Размеры и формат: 15-100 дюймов, 16:9.

Частота развертки: 50, 100 Гц. и выше, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: до 20 лет.

Производители: широкий перечень производителей.

Плазменные телевизоры.

В телевизорах этого типа изображение создают ячейки с газом, которые превращаются в плазму и светятся при подаче напряжения.

Плазменные телевизоры отличаются минимальной толщиной, хорошей передачей черного, высоким уровнем цветопередачи и контрастности. Среди минусов – высокое энергопотребление и нагрев, по сравнению с ЖК-телевизорами более высокая цена, вероятность выгорания точек и деградации цветовой гаммы со временем.

Ценовой диапазон: от 15 тысяч рублей.

Размеры и формат: 37-152 дюйма, 16:9.

Частота развертки: 50, 100 Гц. и более, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: до 20 лет.

Производители: LG, Panasonic, Hyundai, Samsung, Sony, Fujitsu, Hitachi, Pioneer, Bang&Olufsen.

OLED-телевизоры.

Одна из самых новейших технологий, основанная на применении органических светодиодов. Отличается высокой контрастностью, цветопередачей и яркостью изображения при минимальных энергозатратах. Благодаря отсутствию подсветки, обладают рекордно-минимальной толщиной (при диагонали экрана в 55 дюймов, толщина составляет 4 мм).

Данный тип телевизоров только появляется на рынке и имеет достаточно высокую цену (LG 55EM960V с диагональю 55 дюймов стоит порядка 500 тысяч рублей).

Размеры и формат: 11-55 дюймов, 16:9

Частота развертки: от 100 и выше, прогрессивная развертка.

Дополнительные возможности: HDReady, Full-HD, 4K, 3D, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: практически не ограничен.

Производители: LG, Sony, Metz, Samsung.

Лазерные телевизоры.

Работают по принципу обратной проекции на основе технологии цветных лазеров. Благодаря использованию лазерной оптики, отличаются ярким и четким изображением, расширенной цветопередачей, безупречной контрастностью и яркостью при пониженном потреблении электричества. Лазерные телевизоры не подвержены выгоранию точек и деградации цветовой гаммы. На данный момент, являются лучшими на рынке, но минимальное количество предложений и крайне высокая цена делают выбор в их пользу весьма затруднительным.

Ценовой диапазон: от 460 тысяч рублей.

Размеры и формат: 65 и 75 дюймов, 16:9.

Частота развертки: от 100 Гц.

Дополнительные возможности: HDReady, Full-HD, 3D, 4K, DLNA, HDMI, Ethernet, Wi-Fi, Bluetooth, доступ в интернет.

Срок службы: практически не ограничен.

Производители: Mitsubishi Electric.

В заключении стоит отметить, что технические характеристики, набор необходимых функций и ценовой диапазон – только первый этап выбора. При оценке конкретных моделей, всегда стоит доверять своим глазам и руководствоваться личными представлениями о качестве изображения.

Если TV не видит телефон через USB

В некоторых случаях может возникнуть ситуация, когда через подключенный кабель сотовый начинает заряжаться, но при этом ТВ не видит сам телефон как внешний накопитель. В этом случае вам необходимо зайти в меню телевизора и в разделе настроек выбрать источник входного сигнала «USB». При этом телевизор, как правило, корректно определяет подключенный телефон и даже показывает название модели. Вам нужно проследить лишь за тем, чтобы телевизор использовал режим подключения внешнего накопителя (флешки). Затем достаточно на экране телевизора выбрать папку с медиафайлами телефона и включить просмотр фотографий или воспроизведение видео.

Подключение к аналоговому видеорегистратору

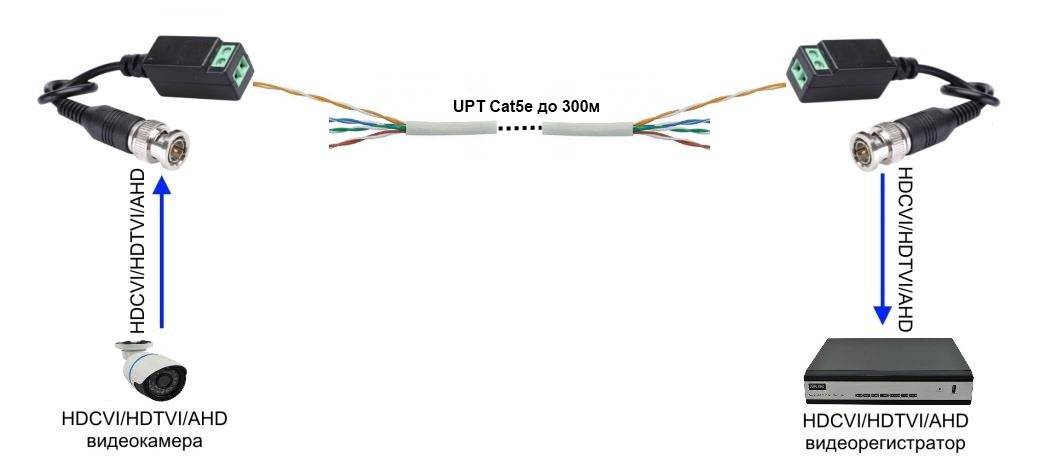

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Видеонаблюдение в офисе
  • IP-сервер для аналоговых камер
  • Основные принципы при проектировании системы видеонаблюдения
  • Основные принципы при проектировании системы видеонаблюдения

Проверка работоспособности

Проверку настроек можно провести при помощи специализированного ресурса portscan.ru. Если порты были открыты и проброшены роутером в виртуальный сервер, то софт покажет удачное соединение.

Для удаленного ПК разрешается применение ActiveX. В адресную строку браузера вносится IP-адрес для роутера и добавляется значение порта 81. Если во время настройки регистратора не устанавливается соединение с интернетом, то можно воспользоваться привязкой DNS-адреса роутера, непосредственно, к камере. Качественное тестирование системы требуется из-за возможной блокировки провайдерами некоторых портов.

Для проверки корректности записи и исправности датчиков движения проводят наблюдение продолжительностью в несколько дней. Тестирование лучше доверить специалистам из сервисного центра.

Дополнительная настройка может включать в себя:

• отладку совместимости программного обеспечения для пересылки данных между компонентами;
• оптимизацию параметров пропускной способности;
• выделение отдельной сети для системы при сегментации LAN-сети;
• настройку правил очистки, в зависимости от размера памяти и частоты съемки;
• оптимизацию параметров маршрутизаторов;
• расстановку принципов приоритетности для камер;
• назначение администратора сети;
• настройка программного обеспечения для предотвращения вирусных атак и нелегального доступа.

Число пунктов различается в зависимости от требуемых задач и сложности оборудования.

Лучшие модели веб камер для подключения к Smart TV

Качество картинки и звука при неправильном выборе устройства не будет соответствовать вашим ожиданиям

Поэтому мы предлагаем перечень технических характеристик, на которые стоит обратить внимание в первую очередь при выборе устройства:

1. Матрица.
2. Разрешение экрана.
3. Частота передачи изображения.
4. Качество передачи звука через встроенные динамики.

Известные производители телевизоров предлагают свои видеокамеры, оптимально подходящие для их модельного ряда. К таким устройствам можно отнести веб камеру LG AN-VC400. Эта камера имеет двухмегапиксельную матрицу и разрешение экрана 1200 на 780. При этом, частота передачи изображения камеры для телевизора LG Смарт ТВ составляет 30 кадров в секунду. В веб камеру встроен качественный микрофон. Масса устройства составляет всего 78г. Такая модель могла бы вполне заменить камеру видеонаблюдения.

Помимо этой модели веб камеры для телевизора Самсунг, можно обратить внимание на VG-STC3000/RU. В ней установлена матрица HD 720p

Скорость передачи видео – 30 кадров в секунду. В устройстве предусмотрено 4 микрофона для улучшения качества звука. Есть система шумоподавления.

Помимо собственно камеры для телевизора Samsung Smart TV, такие устройства позволяют использовать функцию управления жестами, которая стала доступна в телевизорах Самсунг в 2013 году.

Кроме перечисленных выше устройств, на рынке предлагаются также универсальные веб камеры, которые поддерживаются всеми телевизорами. Разработана она известным производителем Logitech и появилась еще в 2012 году. Подключение осуществляется через обычный HDMI кабель. В комплекте с устройством поставляется специальный пульт управления. Модель оснащается широкоугольным объективом и четырьмя микрофонами. Внедрена система шумоподавления. В устройстве есть собственный блок питания и звонок, что позволяет принимать входящие вызовы даже тогда, когда телевизор выключен.

Пошаговое руководство по подключению систем видеонаблюдения в домашних условиях

Кабель должен иметь минимальное сопротивление.
Такое решение будет оправданным при создании масштабных систем видеонаблюдения, которые включают большое количество камер. Чтобы сэкономить время на подключении можно обратиться к специалисту, который за небольшую плату проведет грамотный монтаж системы видеонаблюдения. Ну и опять же, IP-камеры не требуют платы видеозахвата, программное обеспечение существует в бесплатном варианте, сервер же можно собрать недорогой.
Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые.
STP — лучший вариант. В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Когда необходимый для подключения IP-камеры к компьютеру кабель приобретен, остается просто соединить с его помощью компоненты системы и присвоить видеокамере IP-адрес.
А уже непосредственно от него подключаете модульные розетки и разрядник. Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы.

Подключение камеры видеонаблюдения к компьютеру

Соединительные провода RCA в паре нужно использовать для подключения к монитору аналоговых камер. Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие — камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь. Передача видеосигнала к маршрутизатору производится через желтый кабель, а красный черный или белый используются для подключения питания и передачи звука.

Разъемы должны быть высокого качества. Чтобы подключить аналоговую камеру , нужно использовать коаксиальный контактный кабель. Изображения не только просматриваются, но и сохраняются в архив.

Для осуществления записи нам остается лишь подобрать надежный жесткий диск. Если в системе будут задействованы несколько камер, а регистратор имеет лишь один сетевой вход, то соединение камер и видеорегистратора должно производиться через POE-коммутатор Switch, который еще называют хабом , способный одновременно служить блоком питания для видеокамер. Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. Для видеонаблюдения в помещении используются купольные камеры. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Видеонаблюдение своими руками. Общий принцип.

Схема подключения устройства

Среди всех возможных способов именно аналоговый называют самым простым.

Для создания прямого подключения нужно выполнить такую последовательность действий:

• соединить плюсовой вывод БП с красным проводом камеры;
• соединить «минус» и «тюльпан»;
• жёлтый сигнальный кабель соединяем с центральным контактом.

Для осуществления такой схемы не нужно особых навыков

Чтобы схема подключения стабильно работала важно приобрести высокого качества БП и максимально уменьшить протяжённость кабелей

SCART-подключение осуществляется таким образом:

• подсоединяем к 12-вольтному БП;
• подключаем камеру через низкочастотный вход;
• режим приёмника меняем на AV.

Цифровая камера подключается к телевизору по аналогичной схеме через кабель HDMI: сначала присоединяем питание, а потом порт выхода к камере.

Наиболее востребованными камерами в сфере защиты называют IP-технологии. Для организации такого типа подключения нужно присоединить все IP камеры к регистратору (сетевому или гибридному). При подключении камеры изображение сразу появляется на экране. Управление происходит клавиатурой или мышью. Устройства могут отличаться наличием микрофона и воспроизведением звука.

Технология Смарт ТВ пользуется спросом для такого типа подключения. Smart TV – это телевизоры, оснащённые минимизированной ОС и отдельными приложениями. Некоторые технологии имеют доступ к сети.

Получить соединение можно с помощью любого браузера или программы трансляции видеоряда. Используя сервис Ivideon или осуществив подключение напрямую, можно наслаждаться хорошим изображением.

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

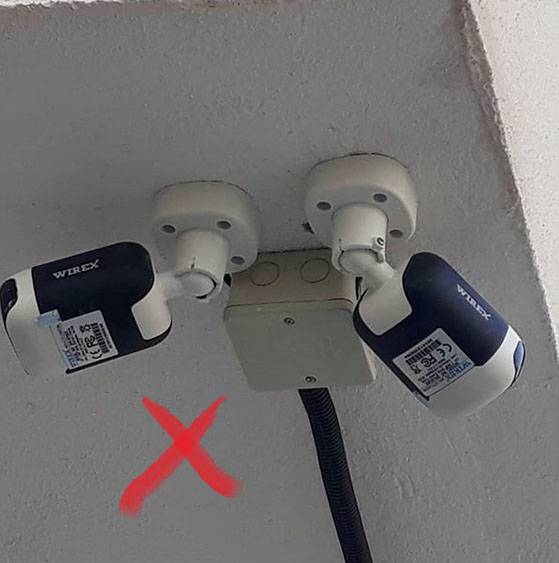

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

• Соединительные кабели;
• Блок электропитания.

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

• Красный – для подключения блока питания;
• Два RCA разъема (так называемые тюльпаны).

Разъемы RCA представлены двумя цветами:

• Разъем желтого цвета предназначен для передачи видеосигнала;
• Разъем белого цвета – для передачи аудиосигнала.

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

• Красный провод видеоустройства является плюсом;
• Черный провод считается минусом;
• Желтый кабель обеспечивает подачу видеосигнала.

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

В последнее время в современном оборудовании чаще используются разъемы BNC.

Возможные проблемы

При установке систем наблюдения, неопытные владельцы могут столкнуться с проблемами эксплуатации системы в будущем. Есть несколько типовых ошибок, которые к этому приводят:

1. Несовместимость оборудования.

Подбираемое оборудование должно синхронно работать между собой

Для этого важно учитывать их общие характеристики. К примеру, цифровая камера не сможет работать с аналоговым регистратором, а аналоговые камеры не совместимы с оборудованием предыдущих моделей коммутаторов.

1. Некачественный монтаж.

В результате некачественного монтажа, система может работать с перебоями, а впоследствии это чревато заменой нескольких устройств, что приведет к незапланированным расходам. К примеру, кабель не помещен в коробку или гофру. Он начнет окисляться, что и приведет к сбоям в работе всех камер. Не стоит устанавливать камеры в зоне образования снега или ледяных сосулек.

1. Некачественное оборудование.

Использование некачественного оборудования зачастую также является одной и самых острых проблем в функционировании охранной сигнализации. Лучше изначально переплатить за качественные приборы с гарантийным сроком, чем потом производить демонтаж и их замену.

1. Неверное размещение камер по периметру.

В этом случае имеется две подпроблемы: камер слишком много или слишком мало. Поэтому они либо дублируют видеоизображение или не покрывают всю зону охраняемого объекта.

1. Ошибки эксплуатации.

Камеры существуют для наружного и внутреннего наблюдения. Нельзя использовать внутренние камеры для установки на улице. Изменчивые погодные условия достаточно быстро приведет ее в негодность.
