Как установить и подключить духовой шкаф самостоятельно?

Этапы подключения электроплиты

В первую очередь, прочтите инструкцию. Это необходимо для того, чтобы Вы могли точно определиться с местом и способом установки Вашей новой плиты. После извлечения плиты из упаковки её нужно внимательно осмотреть для обнаружения видимых повреждений, и проверки полноты комплектности электроплиты.

Теперь Вы должны проверить электрический щиток Вашей квартиры. Для того чтоб подключить электрическую плиту вводной кабель в Вашу квартиру должен быть медным с сечением 6 мм² (не меньше), а вводной автомат должен быть силой 40 – 50 А, не помешала бы установка защитного устройства, рассчитанного на ток 40-50 А (ток утечки 30 mA).

К электрической плите должен проводиться отдельный провод, к нему категорически нельзя подключать какие-либо другие устройства. Данный провод должен быть не менее 4 мм² в сечении. Кабель должен быть трёхжильный, по одной жиле на ноль, землю и фазу. Землю и Ноль на щитке подключаете на разные колодочки – ноль на шинку, изолированную от корпуса, соединённую с нулевым выходом УЗО (защитного устройства) проводом, а земля к корпусу. Фазу необходимо подключить на автомат (номинал автомата 32 – 40 А).

Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

  • зелёный – земля;
  • коричневый – фаза;
  • голубой – ноль.

Клеммы (литеры на контактах):

  • РЕ – земля;
  • L – фаза;
  • N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.

Лучшие электрические духовые шкафы цена-качество

Если не любите тратить деньги впустую и рассчитываете пользоваться духовым шкафом не один год, выбирайте из списка лучших по соотношению цены и качества. Стоят модели недешево, но покупка будет оправданной.

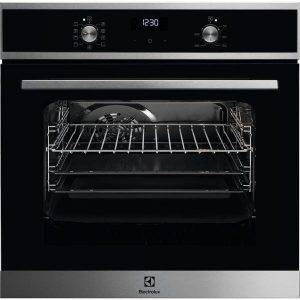

Electrolux OEF5E50X

9.8

Рейтинг На основе отзывов покупателей

Дизайн
9.5

Качество
9.8

Цена
10

Надежность
9.7

Отзывы
10

Камера на 58 л позволяет запекать пищу на нескольких уровнях. Для равномерного распределения температуры духовка имеет дополнительный нагревательный контур. Циркулирующий горячий воздух готовит продукты правильно, без соседства подгоревших и сырых частей, а гриль добавляет золотистую корочку.

Настраивать и контролировать процесс помогают сенсорный дисплей, таймер, внутреннее освещение. Регуляторы температуры утапливаются в корпусе для защиты от детей. Чтобы также обезопасить пространство вокруг, в духовке предусмотрен вентилятор охлаждения. Деталь не позволяет элементам управления нагреваться.

ПЛЮСЫ:

  • хорошее качество сборки;
  • простота управления;
  • большое количество функций;
  • быстро нагревается и остывает;
  • равномерное приготовление блюд.

МИНУСЫ:

  • короткий шнур питания;
  • стекло нагревается.

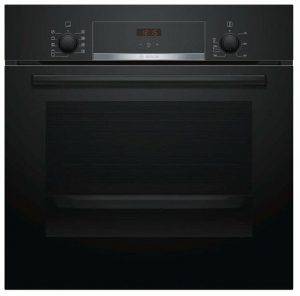

Bosch HBF534EB0R

9.3

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9.7

Цена
9.3

Надежность
9.5

Отзывы
9

Камера рассчитана на 66 л. Задняя стенка духовки самоочищающаяся. Работает духовой шкаф в 8 режимах приготовления пищи:

  • нагрев верх-низ;
  • 3D горячий воздух;
  • нижний жар;
  • термогриль;
  • «Пицца»;
  • Vario-гриль;
  • горячий воздух Gentle;
  • размораживание.

Нагревается до температур от 50 до 275°С. С помощью функции «Быстрый разогрев» доходит до нужной температуры за пару минут. Остывает тоже быстрее обычных духовок благодаря системе охлаждения.

ПЛЮСЫ:

  • хороший функционал;
  • внешний вид;
  • быстро нагревается и остывает – воздух циркулирует до полного охлаждения элементов;
  • есть звуковой таймер;
  • съемные стекла дверцы для удобства;
  • еда пропекается равномерно.

МИНУСЫ:

каталитическая очистка только задней стенки, боковые приходится мыть вручную.

Weissgauff EOM 691 PDW

8.7

Рейтинг На основе отзывов покупателей

Дизайн
8

Качество
9.4

Цена
9

Надежность
9.6

Отзывы
8.5

Увеличенный до 70 л объем камеры позволяет приготовить пищу на всю семью. Противни можно разместить на разных уровнях одновременно. Работает духовка в 9 режимах. Предлагает нагрев верх-низ, верх-низ с конвекцией, размораживание, только низ, гриль, кольцевой нагрев, двойной гриль, двойной гриль с конвекцией и подсветка внутреннего пространства.

Выбранная программа приготовления блюда отображается на дисплее. Температуру духовой шкаф способен подобрать самостоятельно. Если результат не подойдет, можно изменить параметр непосредственно в процессе.

В модели предусмотрена гидролизная очистка, которая помогает растворить засохшие остатки пищи. Следы приготовления удаляются легко – гладкое эмалированное покрытие препятствует скоплению жира и частичек продуктов. Оттирать элементы управления тоже не придется – утапливаемые рукоятки защищены от капель и испарений.

ПЛЮСЫ:

  • высокое качество сборки;
  • современный и красивый дизайн;
  • простая в эксплуатации;
  • много режимов приготовления пищи;
  • не нагревает мебель рядом;
  • быстро доходит до нужной температуры.

МИНУСЫ:

  • не предусмотрен термощуп;
  • нет телескопических направляющих.

Схема установки газовой печи

Если встраиваемый духовой шкаф зависимый, то есть идет в комплекте с варочной поверхностью и общей панелью управления, его устанавливают под плитой одновременно с ней. Независимую печь монтируют в любом удобном месте. Основное условие: она должен быть расположена недалеко от газового крана.

При установке и подключении необходимо соблюдать порядок действий, использовать подходящие материалы и точно следовать инструкции. После окончания монтажных работ проверить герметичность соединений. Часто при установке встраиваемого духового шкафа своими руками используют тройник для газовой трубы, к которой уже подключена варочная поверхность. Такой способ противоречит правилам установки газового оборудования и грозит штрафом. Духовой шкаф и варочную панель следует подключать раздельно, подводя к каждому прибору собственную трубу.

Перед монтажом духовой печи изучают инструкцию по эксплуатации. Для соединения с газовой магистралью используют гибкий шланг или металлическую трубу. Второй вариант применяют, когда техника установлена рядом с ней. Шланг для соединения должен быть цельный, длиной не более 1,5 м. При установке его нельзя пережимать и натягивать.

Разберем, как установить духовой шкаф:

  1. Сначала проверяют комплектацию техники и отсутствие механических повреждений.
  2. Затем один конец шланга подключают к газопроводу. Перед установкой в кран вставляют диэлектрическую вставку.
  3. Другой конец шланга подсоединяют к бытовому прибору накручиванием гайки по резьбе. Чтобы обеспечить герметичность, устанавливают специальную прокладку, смазанную солидолом.
  4. После этого проверяют герметичность соединений с помощью мыльного раствора. Его наносят на стыки и открывают кран. Если пузырей нет, значит, все сделано правильно.
  5. Если техника оснащена электрическим поджигом, ее дополнительно подключают к электрической сети. Для электроснабжения используют отдельную линию с заземлением.
  6. После подключения духовой шкаф фиксируют в мебельной нише, используя крепления из комплекта. Если с моделью идут установочные планки, их крепят внутри короба.
  7. Затем проверяют работу прибора, включив согласно инструкции. Если он работает корректно, монтаж завершен.

После установки и подключения герметичность должен проверить работник газовой службы. Он делает соответствующую запись о дате посещения, серийном номере оборудования и типе соединения. До его проверки пользоваться техникой не рекомендуется.

Установка встроенного духового шкафа

Если вы въезжаете в новую квартиру, наилучшим вариантом будет покупка кухонного мебельного комплекта с уже установленными варочной плитой и духовкой. Монтаж комплекта желательно поручить профессионалам. Если же вы решили самостоятельно установить встраиваемый электрический духовой шкаф, необходимо соблюдать определенные правила.

Прежде всего, нужно знать, что духовые шкафы разделяются на две категории:

  • Независимые.
  • Зависимые.

Что учесть в модели каждого из этих типов, чтобы правильно установить встраиваемый электрический духовой шкаф:

  1. Независимые духовые шкафы можно разместить в любом месте, выбранном вами. Это — полностью автономная конструкция.
  2. Зависимые духовки соединены с варочной панелью. Такие устройства продаются в комплекте, причем варочную панель монтируют сверху, а духовой шкаф внизу. Это устраивает далеко не всех, поэтому автономные духовки становятся все популярнее.

Как установить духовой шкаф самостоятельно?

Так как духовой шкаф при работе выделяет с поверхностей большое количество теплоты, между стенками шкафа и ниши необходимо предусмотреть вентиляционные зазоры:

  • Расстояние между полом ниши и дном электродуховки составляет 8,5-9,5 см.
  • Расстояние между боковыми стенками ниши и духовки должно составлять не менее 0,5 см с каждой стороны.
  • Минимальная ширина вентиляционного зазора между задними стенками ниши и духового шкафа составляет 4,0 см.

Порядок подключения

Итак, духовка установлена. Теперь можно подумать и о том, как подключить духовку. Так как духовой шкаф потребляет большую мощность, самым ответственным моментом является прокладывание трехжильного медного провода от силового щитка до розетки электродуховки.

Какие правила здесь соблюдать:

  • При мощности духового шкафа 3-3,5 кВт величина тока потребления будет не меньше, чем 16 А. В силовом щитке необходимо поставить отдельный автомат, рассчитанный на 25 А. Он работает только на включение духовки. Прокладка провода производится в кабель-канале. Тип провода — ВВГ-3Х2,5.
  • При мощности встраиваемого духового шкафа большей, чем 3,5 кВт, величина тока потребления будет составлять порядка 32 А. Понадобится автомат, рассчитанный на 40А, с использованием провода ВВГ-3Х4,0.

Дополнительные правила и требования:

  1. Устанавливают трехконтактную розетку на 3-жильный кабель, протянутый на кухню. Розетка имеет 3 клеммы: ноль, фазу и землю.
  2. Если для проводки использована двухпроводная схема (“земля” отсутствует), необходимо пригласить специалиста, чтобы он провел на ваш щиток “землю”.
  3. Электродуховка, в зависимости от конкретной модели, может иметь разъем на 3 контакта для подсоединения силового кабеля или клеммник, снабженный винтами. Винты снабжены маркировками нуля, фазы и земли, но эту работу необходимо выполнить с максимальной аккуратностью.

Монтаж устройства защитного отключения (УЗО).

Перед тем, как включить кабель, необходимо убедиться, что он способен выдержать токовую нагрузку. Итак, мощность подключения духового шкафа — что это? Параметры мощности определяют скорость и эффективность нагрева, а также потребляемое количество энергии. Но этот фактор будет влиять и на особенности подключения:

  • При мощности духового шкафа 3,5 кВт применяют трехжильный медный кабель с сечением 2,5 квадратных миллиметров.
  • Для электрических духовок мощностью более 3,5 кВт используют проводник в 4 квадратных миллиметра сечения.

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 –  распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

  • Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
  • Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
  • Внутренние поверхности, расположенные за дверцей.
  • Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

  • отвертка;
  • газовый ключ;
  • разводной ключ;
  • фум-лента;
  • мыльный раствор.

По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.

Пошаговая инструкция по монтажу

Мы выяснили, какой нужен кабель, розетка и автомат. Осталось рассмотреть процесс монтажа розетки на стену. Это вопрос, который представляет наибольшую практическую задачу, поскольку здесь важна эстетическая составляющая. Провода нужно спрятать в стену, розетки установить прочно и максимально аккуратно.

Существует 2 варианта установки:

Наружная розетка (корпус находится снаружи, выступает от стены)

Внутренняя розетка (все элементы и соединения находятся в нише стены, выступает лишь небольшая часть)

Они отличаются принципом размещения и крепления. Если работы ведутся во время первоначальной постройки дома, то удобнее использовать розетки внутреннего типа. Они устанавливаются в гнездо, предварительно вырезанное в стене буром с алмазной коронкой.

Внутренняя розетка

Порядок действий:

  1. Производится разметка плоскости стены. Изготавливается штроба, в которой укладывается кабель нужного сечения.
  2. В заранее определенных точках делаются гнезда для розеток. Для этого используют специальные коронки, но можно аккуратно высверлить контур гнезда и вынуть среднюю часть.
  3. Внутрь гнезда на шпаклевку или клей устанавливают металлический или пластиковый подрозетник. Пластиковые модели обычно крепятся шурупами, что не всегда удобно — надо делать гнезда под дюбели. При установке свободный конец кабеля надо вывести внутрь подрозетника.
  4. Зачистить кабель и присоединить жилы к соответствующим клеммам розетки. Для этого ее надо разобрать, отвинтив 1 (реже 2) винта на лицевой части корпуса.
  5. Установить розетку в гнездо и зафиксировать ее с помощью распорок. Они регулируются винтами, расположенными по бокам.
  6. Установить корпус, присоединить второй конец кабеля к соответствующим контактам в электрощитке.

Наружная розетка

Монтаж розеток наружного типа проще:

  1. Розетку разбирают, отсоединяя нижнюю металлическую пластину (суппорт).
  2. Суппорт прикладывают к стене рядом с концом провода, выходящим из штробы. Отмечают центры крепежных отверстий (не путать их с резьбовыми отверстиями для сборки розетки).
  3. Делают в стене гнезда с помощью перфоратора или дрели. Устанавливают дюбели, прикрепляют суппорт.
  4. К суппорту привинчивают внутреннюю часть розетки. К соответствующим клеммам подключают провода, предварительно зачистив их концы на нужную величину.
  5. Устанавливают внешнюю часть — корпус.

Монтаж розеток наружного типа проще, так как для него не требуется делать гнездо в стене. При необходимости, такие точки питания легко передвинуть в любое другое место. Иногда их даже располагают не на стене, а на кухонной мебели.

Подключение духовки к розетке — процедура, требующая не столько практических навыков, сколько теоретических знаний, умения подобрать кабель и автомат. Если все работы выполнены правильно, проблем с эксплуатацией духовки не возникнет.

Однако, допущенные ошибки могут стать причиной выхода прибора из строя, поражения людей электротоком или возгорания проводки. Поэтому, если навыков и уверенности в своих силах нет, лучше пригласить специалистов и доверить решение вопроса с подключением духового шкафа им.

Как подключить газовую духовку

Сегодня подключение газовых духовых шкафов производится при помощи двух вариантов соединяющих деталей, а именно:

  • гибкие шланги;
  • негибкая трубка, которая изготовлена из медного или стального сплава.

До того как подключить газовую духовку, надо разобраться с разводкой вышеуказанных шлангов:

  • подсоединение при помощи специального разъёма, расположенного недалеко от оборудования;
  • после того как все работы завершены, надо убедиться в том, что трубки не перегнулись, а топливо без препятствий поступает к устройству;
  • при подключении газового духового шкафа учтите, что длина шланга не должна превышать два метра;
  • общее число соединений – минимальное.

Подключение газовой духовки происходит в несколько этапов.

  1. Определяется тип духовки.
  2. Проводится подключение и пробный пуск.
  3. Важный этап – подключить технику к газу.

Важно учитывать то, что подключать газовую духовку можно только на участках трубопроводов, расположенных недалеко от крана, при помощи которого можно регулировать подачу этого горючего вещества

Выбор места для установки

Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.

Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню

Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение

В тумбе под столешницей

Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.

Когда устройство устанавливают под столешницу, порядок действий таков:

  • в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
  • для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
  • пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
  • в приготовленном отверстии устанавливают духовку.

Шкафы-колонны

Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.

Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.

В высокую тумбу

С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.

Высокое расположение печей имеет следующие преимущества:

  • не нужно часто наклоняться, чтобы проверять готовность блюд;
  • прибор не будет доступен для маленьких детей;
  • вытащить посуду из духовки намного легче.

Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.

В остров

Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.

При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:

  • наличие надежной вентиляции;
  • вес конструкции.

Как встроить в угол

Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.
