Подключение душевой кабины к водопроводу и канализации

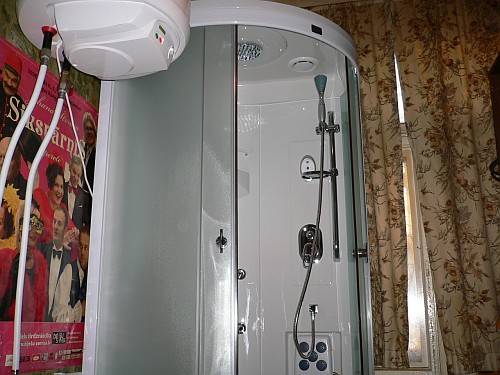

Подключение к водопроводной системе

Рекомендуют вести воду в кабинку от умывальника. Для проводки применяют гибкие шланги либо пластиковые отводы, на которых устанавливают вентиля для перекрытия труб. При необходимости остановить подачу жидкости, не надо лишать воды весь стояк.

На трубах следует установить фильтры для очистки плохого качества воды, чтобы форсунки кабинки служили долго.

Если кабинка с завода, то панельные патрубки соединяются с форсунками на этапе производства. Следует затянуть покрепче гайки на всех фитингах.

При покупке труб с арматурой в разобранном состоянии, значит, надо заранее собрать устройства по прилагаемой инструкции.

Трубы водопровода от кабинки монтируют с помощью труб из пластика либо металлопластика, которые соединяются сварочным методом или посредством обжимных гильз. Водопровод к душу присоединяется при помощи фитингов, оснащенных резьбой, чтобы в необходимый момент можно было быстро их открутить.

Трубы укладывают под наклоном от водопровода к кабине, перекрывая воду в системе, вода будет полностью вытекать в поддон.

К гидромассажной системе трубы водопровода не нужны. Насос для воды находится внутри устройства, он работает с жидкостью из поддона.

Паровая баня также не имеет отдельной подводки, вода поступает из поддона.

Если душевая кабина оснащена термостатическим смесителем, значит, устройство нельзя подключить с помощью проточного газового водонагревателя. Регулируя температурный режим термостата, происходит смена давления внутри труб. При этом автоматический контроль газового водонагревателя его выключает.

Устанавливая бокс в частном доме, который имеет автономное водоснабжение, подачу горячей воды следует производить с помощью накопительного бойлера.

Как выполнить подключение душкабинки к электросети?

Подключение душевой кабины к электросети своими руками следует выполнять, уделяя особое внимание электробезопасности. Это связано с тем, что ванная комната относится к помещениям с повышенной влажностью

Поэтому нужно использовать кабеля с двойной изоляцией, влагозащищенные розетки и распределительные коробки, соответствующие стандарту IP44 или выше.

На начальном этапе необходимо узнать величину нагрузки по току душевой кабинки или ее потребляемую мощность, так как от этого зависит выбор сечения кабеля. Данная информация может быть отражена в прилагаемой инструкции, на сайте производителя или получена у консультанта при покупке.

Обычно кабель прокладывают в виде скрытой проводки до проведения чистовой отделки помещения, поэтому заранее нужно выбрать подходящую по размерам душевую кабинку и тщательно изучить ее параметры питания.

Затем необходимо воспользоваться таблицей определения сечения жил кабеля.

Подбор сечения кабеля в зависимости от потребляемой мощности или силы тока.

Маркировка кабеля выбирается следующая: ВВГ или NYM. Они имеют двойную изоляцию медных цельных жил и обладают повышенной гибкостью. То есть они максимально защищены от влаги и их будет легко монтировать даже в условиях нехватки пространства.

В таблице также указан номинальный ток автомата защиты, который позволит одновременно с кабелем выбрать подходящее устройство автоматической защиты.

После определения параметров подключения, нужно составить схему и рассчитать количество кабеля. Подключение своими руками можно выполнить непосредственно в ванной комнате либо за ее пределами.

Первый вариант является более функциональным за счет размещения розетки в ванной комнате, что позволит подключать электробритвы или радио.

Однако в таком случае потребуется применение защищенных розеток, стоимость которых на порядок выше обычных, специальных распределительных коробок, а также выполнения скрытой прокладки кабеля, которую можно выполнить только до момента проведения ремонта.

Во втором варианте все работы существенно упрощаются благодаря использованию специальных коробов или прокладки кабеля под плинтусом с выводом вилки в жилое помещение или коридор, где уровень влажности минимален.

Степень электробезопасности также возрастает. Какой из способов выбрать, придется решать самостоятельно.

Монтаж скрытой проводки своими руками выполняется следующим образом:

На расстоянии 10-15 см от потолка маркером на стенах отмечаем горизонтальную линию от ближайшего распределительного щитка до места размещения розетки.

Перед душевой кабинкой в месте подключения размечаем вертикальную линию до уровня 2.2-2.3 м от пола.

В этом месте потребуется выполнить монтаж встроенной розетки, для чего проделываем подходящее отверстие в стене перфоратором с насадкой типа коронка.

Для внешнего типа розетки дополнительные отверстия сверлить не потребуется.

При помощи перфоратора или дрели со штыковой насадкой штробим вертикальные и горизонтальные канавки.

Основным правилом укладки кабеля является соблюдение параллельности или перпендикулярности направления относительно горизонта, чтобы при проведении капитального ремонта не возникало сложностей с его поиском.

Диаметр должен быть достаточным для укладки короба круглого сечения. Допустимо не применять короб, но в таком случае при перегорании изоляции или других нестандартных ситуациях для замены кабеля придется нарушать внешнюю отделку и заново штробить канавки.

Своими руками выполняем монтаж короба с уже протянутым в нем кабелем.
Проводим заделку канавки шпатлевкой или цементным раствором с выравниванием стены.

Внешняя прокладка кабеля проводится в пластиковом коробе или под плинтусом, расположенном под потолком, при условии, что применяется цельный провод без соединений.

Поэтому в распределительный щит на DIN рейку монтируем автомат. К нему подсоединяем уложенный кабель в специальные зажимы

При этом важно не перепутать фазу, ноль и заземление

Для этого соединяем последовательно жилы с одинаковым цветом изоляции.

Внимание!
Если возникают сомнения в правильности подключения, то рекомендуется вызвать специалиста-электрика.

В ванной комнате к выводу кабеля подсоединяем розетку и надежно ее фиксируем в подготовленном разъеме либо закрепляем внешнюю. Подключение душевой кабины выполняем после проверки качества монтажа электропроводки.

Как подключить душевую кабинку к канализации

Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.

Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.

Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.

Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.

Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.

Существуют следующие типы сифонов:

Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.

В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.

Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.

Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.

Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.

Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.

Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.

Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.

Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.

Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.

Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.

Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.

При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.

Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.

В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.

Подключение душевой кабины к канализации выполняется в такой последовательности:

До момента установки поддона переворачиваем его дном вверх.
На сливное отверстие прикручиваем сифон с гибким шлангом.
Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.

Монтаж поддона и подключение к канализационной системе

Итак, нам нужно подсоединить душевую кабину к канализации. Сантехнические трубы нужно приобретать в комплекте со специальными соединительными шлангами. Если вы хотите устанавливать соединители, которые идут в комплекте с душевой кабиной, убедитесь чтобы их качество было соответствующим.

Перед подключением кабины к канализации проверьте длину шлангов. Лучше оставить небольшой запас – это поможет отодвинуть кабину в случае возникновению проблем и необходимости ремонта.

В первую очередь нужно верно прикрепить сифон для поддона душевой кабины, чтобы вода без сложностей уходила в канализационную трубу. Действуйте строго по инструкции.

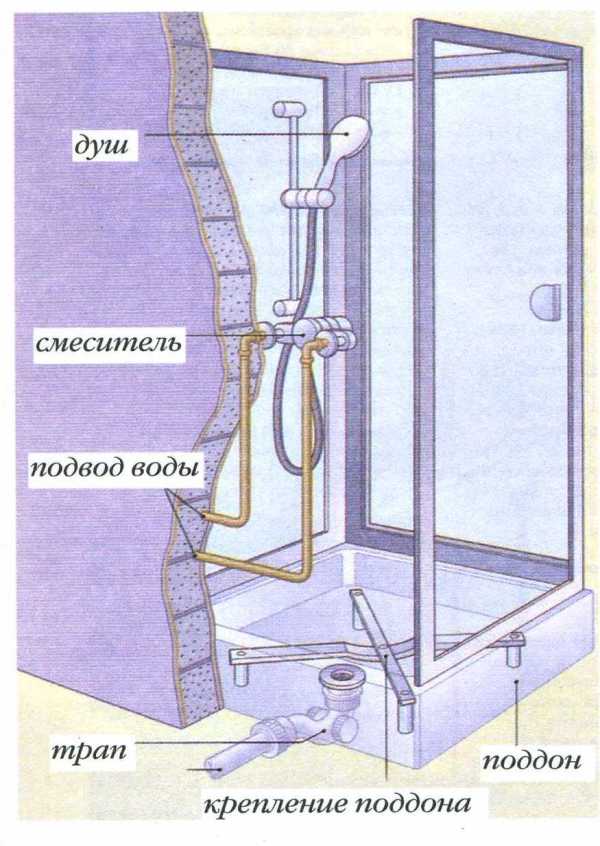

Схема подключения душевой кабины к канализации следующая:

Нужно снять фрагменты фартука.
К месту монтажа поддона надо подвести трубу со специальным переходником для сливной трубы. Выбирая этот элемент, нужно руководствоваться жесткостью. Нужно сказать, что жесткая труба поможет избежать застоев воды внутри гофры и канализация будет лучше функционировать. Общепринятый диаметр трубы – 4 см.
Затем приподнять заднюю часть поддона.
На сливное колено душа внизу поддона аккуратно уложить шланг для душевой кабины.
Другой конец шланга нужно закрепить в сливном отверстии в полу ванны.
Край укрепленного фиброй шланга надо вставить в боковой ниппель на колене сливного отверстия.
Установить поддон на заготовленное для душевой кабинки место.
Проверить подключение на герметичность. Для этого нужно включить воду пол большим напором. В идеале на полу не должны образовываться лужи воды, а слив воды должен быть качественным.

Для качественной установки душевой кабинки и плотного прилегания ее элементов потолок в ванной комнате должен быть ровным, а угол стыка быть 90 градусов.

При подключении душевой кабинки к канализационной системе применяйте гибкие шланги большей длины, чем требуется. Если нужно будет передвинуть кабинку, вам не понадобится присоединять новый шланг. Для того, чтобы вода быстро уходила из поддона, необходимо выдержать рекомендуемый СНиП уклон канализации. Если душевая конструкция находится далеко от канализационного стояка, нужно будет установить сточный насос с магнитными клапанами. При высоком расположении поддона душа над сточными трубами вода уходит быстрее.

На заметку

После подключения душевой к водосети, канализационному стоку и электричеству, пробуем ее запустить и сделать все наладки. Законченный монтаж проверяется одним простым способом. В пространство между кабинкой и полом кладется бумажный лист, поддон наполняется водой, а затем делается слив. Абсолютно сухой лист бумаги и будет подтверждением качественно выполненных работ.

Не стоит забывать и тот факт, что все металлические конструкции устройства, подключенные к электричеству, в обязательном порядке подвергаются заземлению.

Комнату, где установлена душевая, желательно оснастить вентиляцией.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
учитывается высота укладки плитки, равная 25 мм;
при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
внутри подиума предусматривается канал для прокладки сливной трубы;
в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
В отверстие поддона герметично монтируется слив.
Под поддоном закрепляется сифон.
К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

Основной монтаж

Подключение к водоснабжению

Так как подключить душ необходимо качественно, при подсоединении к водопроводу используют надежные сантехнические трубы и специальные соединители. Хомуты и крепежные элементы хорошо затягивают.

Совет от профессионала:

Очень важно при монтаже водостока обеспечить герметичность всех соединений. При необходимости используют специально для такой цели предназначенные герметики

Особое внимание при подведении воды надо обратить на следующие моменты:

при подключении водопроводные трубы укладывают вдоль плинтуса или скрывают их,
вода подводится из-под мойки,
подключение воды к душевой кабине обязательно сопровождают установкой на водопроводные трубы фильтров, очищающих воду.

Пошагово процесс подключения душа к водопроводу выглядит так:

Перекрывают воду в стояке. Затем открывают в ванной краны горячей и холодной воды, чтобы снизить давление на линии.
Ослабляют крепление при помощи плоскогубцев и удаляют старый душ полностью, до труб.

Используя плоскогубцы, отвинчивают старую муфту. На трубы горячего и холодного водоснабжения надевают компрессионные фитинги.

На резьбу фитингов наносят смазку и вручную накручивают на нее специальный адаптер для душевой кабины. Затем подтягивают плоскогубцами.

В случае необходимости просверливают при помощи дрели отверстие в плитке большего размера.

Совет от профессионала:

Для предотвращения повреждения плитки стоит размещать над местом бурения малярную ленту.

Наносят силиконовый уплотнитель и устанавливают анкера согласно инструкции производителя. Затем устанавливают винты.
Прикрепляют шланги к адаптерам, установленным ранее, и затягивают соединение плоскогубцами.

Устанавливают панель душа, надевая скважины на задней панели устройства на установленные болты. Начинают с верхнего болта.

С наружной стороны панели прикрепляют патрубки водоснабжения и вставляют декоративные тарелочки.

Включают воду на стояке и проверяют правильность и герметичность подключения. Затем устанавливают ручку.

Установка стенок кабины

В зависимости от комплектации порядок монтажа боковых панелей может иметь некоторые отличия. Однако в любом случае при закреплении панелей используют герметик или уплотнительные прокладки.

После установки стенки закрепляют

Монтаж поддона

Следует отметить, что технология монтажа разных кабин может отличаться. Например, достаточно часто отличаются точки подключения водопровода и канализации. Поэтому перед началом работ желательно тщательно изучить техническую документацию к приобретенной модели.

В первую очередь осуществляется установка поддона, если он входит в состав конструкции. Он монтируется на специальных опорных ножках, благодаря которым можно отрегулировать высоту от поверхности пола. Горизонтальное положение бортика также выравнивается с их помощью с использованием уровня

Важно, чтобы основание плотно касалось стены, а даже небольшие ямы в полу отсутствовали, тогда вода не будет скапливаться

Если функционал предусматривает наличие электроприборов, располагаемых под поддоном, то их рекомендуется разместить на дополнительном металлическом каркасе. Оставлять их непосредственно на полу комнаты запрещено правилами безопасности.

Поддон должен устанавливаться в строго горизонтальном положении. При его изготовлении производитель специально создает небольшой наклон, чтобы обеспечить самотек сливных жидкостей в канализацию. Если при монтаже данный элемент будет не очень ровно расположен, то вода не сможет самостоятельно уходить, а после высыхания на полу останутся следы.

Смотреть видео

В некоторых моделях открытого типа поддон отсутствует, поэтому его следует сделать самостоятельно своими руками. В большинстве случаев возводится подиум из бетона с кафельной или мозаичной облицовкой на небольшом возвышении со сливным трапом. Процедура состоит из следующих этапов:

Выкладывается периметр основания. Чаще всего используется керамическая разновидность полнотелого кирпича.
На необходимой высоте располагается трап, который затем должен подключаться к канализации.
Производится стяжка из бетона с обязательным созданием небольшого наклона к сливу.
При помощи водостойкого клея осуществляется укладывание плитки.
Стыки необходимо затереть с применением водоотталкивающего средства или герметиком, предназначенным для сантехнических работ.

Чтобы предотвратить последующее размокание основания, можно добавить в раствор цемента ПВА либо жидкое стекло. Это существенно повысит водоотталкивающие свойства конструкции. Также желательно покрыть пол, боковые стенки и получившееся бетонное основание (до укладки плитки) специальным средством для гидроизоляции.
