Комплектация печи
Печки для бани на газу имеют довольно простое строение:
- в корпусе установлена горелка, к которой герметично присоединена газовая труба;
- над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
- поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
- кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
- у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.
Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.
Устройство газовой печи
Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.
К сведению! Имеются ограничения, например, лучше ставить микрофакельную горелку, чтобы металл не выгорал, надо следить за тем, чтобы пламя не касалось стенок и верха.
Внутренняя каменка тоже может стать источником проблем — проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.
Имейте в виду! Даже в случае, когда газ целиком сгорает в воздухе, проблемы остаются. Ведь все тепло уходит вверх, а нижняя часть не греется. Поэтому парилка нагревается неравномерно, а значит, и дольше.
Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно — дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.
ВАЖНО! А вот это действительно существенный момент: для полного сгорания газу нужен приток свежего, насыщенного кислородом воздуха. Потому что любое горение — это окисление, взаимодействие с кислородом
Если же его будет мало, сгорание будет неполным, а продукты неполного опасны для человека!
Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:
На сегодняшний день горелки бывают двух видов:
- атмосферные;
- с наддувом.
Атмосферные
Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.
Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша — она бесшумная, от электричества не зависит.
Правда, она зависит от движения воздуха в самом помещении — это вносит изменения в пропорции смешивающихся газа и воздуха. Результат — неравномерный нагрев. Да и КПД страдает — много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.
Наддувные
Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит — и электричество.
Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.
Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.
ВАЖНО! Если у кого-то проблемы с электричеством, то вентилятор газовой печи лучше обезопасить аварийным источником питания. Второй, менее важный недостаток — это шум
Третий — стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной
Второй, менее важный недостаток — это шум. Третий — стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.
Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.
Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.
Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.
Видео
Для лучшего представления о предмете посмотрите видеоролик, в котором наглядно демонстрируется работа наддувной горелки, установленной в металлическую банную печь.
Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.
Изготовление печки для бани своими руками: инструкция
Необходимые материалы:
- горелка газовая, атмосферная;
- газовый баллон, который уже отработал;
- дверца из металла для камеры сгорания;
- отработанный тормозной диск от большого автомобиля — для каменки;
- газовая труба сечением 50 мм — для подачи газа;
- труба 100 мм — для дымохода.
Изготовление:
- Болгаркой обрезать газовый баллон согласно чертежу.
- Просверлить коронкой 2 отверстия под подачу газа и воздуха.
- Сформировать круглые детали для перегородок, которые разделят баллон на рабочие зоны.
- Сварить конструкцию, вставив заготовки на места, где будет находиться: топка, поддувало и каменка.
Из трубы сечением 50 мм нужно сделать поддув. Для этого проделать несколько отверстий сечением 5 мм, приварить отрезок трубы к основному баллону — в то место, где будет находиться поддувало.
Затем в аналогичном порядке установить трубу для подачи газа, которая должно находиться напротив топки, где будет стоять горелка.
На данном этапе изготовление газовой печки можно считать законченным, останется только установить внутреннее оборудование.
https://youtube.com/watch?v=Sis6m6Qj45k
Устройство банной печи на газе
Устройство газовой печи, по своему строению напоминает обычный котел. Главное отличие в конструкции, это принцип нагрева отапливаемого помещения. Печи для бани, работают, используя естественную или принудительную конвекцию воздуха в парилке.
По своему внутреннему устройству и конструкции, печки делят на несколько видов:
- По применению – классическая конвекционная газовая печь, оптимально подходит для сауны. Потребителю подается сухой пар при температуре нагрева воздуха свыше 90°C.Предлагаются металлические газовые банные печи с закрытой каменкой. Особенность заключается в подаче влажного пара. При этом, камни, закрытые стальным корпусом, дольше сохраняют тепло, поэтому парная не остывает сразу после выключения газа.
По принципу работы – парная обогревается методом конвекционного нагрева. Современные модели, оснащаются теплообменником сложной конструкции, с возможностью подключения контура отопления. Во время работы печи, одновременно прогревается парная и смежные помещения: предбанник, моечная, при этом, расход газа практически не увеличивается.
Нагрев воды – существует несколько модификаций, решающих вопрос подогрева ГВС с разной эффективностью:
- Банная газовая печь с выносным баком для воды – классическая конструкция. Накопительная емкость устанавливается на дымоход. Для нагрева ГВС, аккумулируется тепло от нагретого дыма. Температура дымовых газов на выходе из трубы банной печи, от 110°C и выше, что вполне достаточно для быстрого подогрева воды.
Еще одно решение, использование установленного в корпусе теплообменника. Температура ГВС поддерживается в постоянном режиме. Вода остается горячей в течение топки печи. Нагрев осуществляется проточным методом.
Печи для бани на газе с встроенным баком для воды, удобны для обогрева парных небольшой площади. Вместимость емкости автоматической газовой печи для бани с баком для воды, от 40 до 80 л., что достаточно для мытья 1-3 человек.
Какие газовые горелки устанавливаются
Как и в любом другом теплогенераторе, от газовой горелки для банной печи, зависит теплоотдача, автономность и теплоэффективность отопительного оборудования.
Для печей, устанавливаемых в саунах и банях, применяют несколько газогорелочных устройств:
- Атмосферные горелки – особенность ГГУ, использование естественной циркуляции воздуха, поступающего в камеру сгорания. К эксплуатации атмосферных или конвекционных горелок, предъявляются высокие требования, затрагивающие размеры помещения, наличие естественной приточно-вытяжной вентиляции и т.п. Главное преимущество устройства в его энергонезависимости.
Наддувные горелки – ГГУ устанавливаются в печах с закрытой камерой сгорания. Во время работы сжигается воздух, принудительно нагнетаемый с улицы. Преимущество устройства в низких требованиях к установке и эксплуатации.Горелка с комплектом автоматики, требует наличия электричества для работы. ГГУ являются модулируемыми с гибким изменением производительности и адаптации к условиям обогрева.
Энергонезависимая газовая автоматика регулирования и безопасности, состоит из термопары и газового клапана. Изменение мощности выполняется вручную. На стабильность работы не влияет наличие электричества и перепады напряжения в сети.
Особенности каменок
Выпускаются печки с каменками двух видов:
- каменки закрытого типа
- каменки открытого типаС закрытой каменкой печи подходят для русской бани. В них огонь не касается непосредственно камней. Пар получают путем подачи воды через специальную капиллярную систему, а образовавшийся пар выходит через специальные отверстия. В процессе образования пара повышается давление и он выходит с высокой интенсивностью, как будто происходит выстрел.
В сауне лучше использовать печь с каменкой открытого типа, чтоб получить высокие температуры при низкой влажности. Сейчас чаще стали производить модели с двумя режимами(режим сауна и режим баня).
Документы, которые нужно оформить для эксплуатации банной газовой печи
пожарный сертификат на печь газовую
Первый документ, который нужно обязательно иметь — это сертификат на приобретаемое оборудование: горелку или печь. То, что покупается в магазине, уже имеет такой сертификат.
Еще важно вот что: в комплект поставки горелки может входить шланг с редуктором и другие детали для подключения к баллонному газу, которые, при желании можно приобрести отдельно, но тут нужно знать, что при отдельном приобретении уже каждая деталь будет нуждаться в сертификате. Это усложнит процедуру получения разрешения
Когда оборудование будет установлено, но еще не подключено, нужно позвать инспектора на осмотр. Он должен проверить все и, при необходимости, указать на то, что нужно исправить. После получения результата осмотра начинается обход других инстанций, итогом которого станет получение разрешения на эксплуатацию печки, которое выдает Ростехнадзор.
Требования к атмосферным моделям жестче, чем к наддувным. Помимо мер пожарной безопасности и изоляции дымохода, а также наличие искрогасителя на конце трубы, что относится к любому типу горелки, будет проверяться тяга и устройство вентиляции.
Требования закона к проекту, оборудованию, монтажу
Основные требования к прокладке газовых труб внутри бани, конструкции печей и параметрам помещения прописаны в СНиП 2.04.08-87.
Обустройство внешнего газопровода и особенности подключения регламентированы СНиП 42-01-2002.
Условия согласования проекта технадзором
Крайне редко владельцам бань удается согласовать проводку газа, так как их постройки не соответствуют требованиям. Правильнее сначала создать проект, а затем приступить к строительству. Тем более что постройка должна располагаться на капитальном фундаменте.
Старые бани зачастую имеют низкий потолок. Уже по этому параметру они не подходят для газификации. Правильно спроектированное помещение имеет расстояние между полом и потолком более 2 метров
Основные критерии – это наличие запасного выхода, фрамуги для проветривания или вытяжного вентиляционного канала, достаточная площадь. Объем помещения, где находится печь, должен быть более 8 кубических метров. А проход рядом с ней не может иметь ширину менее метра.
Уделяется внимание и дверям – каждая из них должна открываться наружу, иметь функциональные ручки с обеих сторон. Сами двери могут быть изготовлены только из негорючих материалов. Все это учитывается при согласовании
Все это учитывается при согласовании.
Критерии выбора оборудования
Для установки в газифицированные бани подходят не все виды печей. Разрешены только металлические изделия заводского производства, конструкция которых допускает отвод продуктов сгорания в дымоход. Каменные и выложенные из кирпича печи запрещены. Важные моменты – присутствие предохранителя, блокирующего подачу топлива при затухании огня и герметичность газовой камеры.
Стоит отметить, что ведущие российские производители, такие как «Ермак», «Термофор», «Теплодар» выпускают разрешенные модели с отличной автоматикой и качественными комплектующими. В то время как продукция европейских заводов не всегда удачно проходит проверку.
При покупке проверьте сертификаты качества и безопасности, проверьте паспорт изделия, заполненный заводом-изготовителем. В нем должны стоять отметки об успешном прохождении технического контроля
Обслуживание печи должно производиться не в парной, а предбаннике. Поэтому в конструкции должен присутствовать выносной топливный канал.
Особое внимание уделяется типу жиклеров: при использовании магистрального газоснабжения требуются расширенные форсунки, для использования пропановой смеси из баллона – суженные
Правила монтажа газопровода, печи, дымохода
Правила монтажа включают требования не только к прокладке газопровода, но и к установке пожарной сигнализации. В этой роли могут выступать высокочувствительные датчики угарного газа.
Вывод трубы из дома должен возвышаться на 2 метра над уровнем земли и на такой же высоте заходить в предбанник. Прокладка под фундаментом и внутри него запрещена.
На конце трубы устанавливают кран, который при разгерметизации оборудования моментально обеспечит полное перекрытие газовода.
При выборе оборудования для бани всегда стоит обращать внимание на разрешенный температурный режим эксплуатации. К примеру, многие китайские датчики СО рассчитаны на температуру до 55 градусов

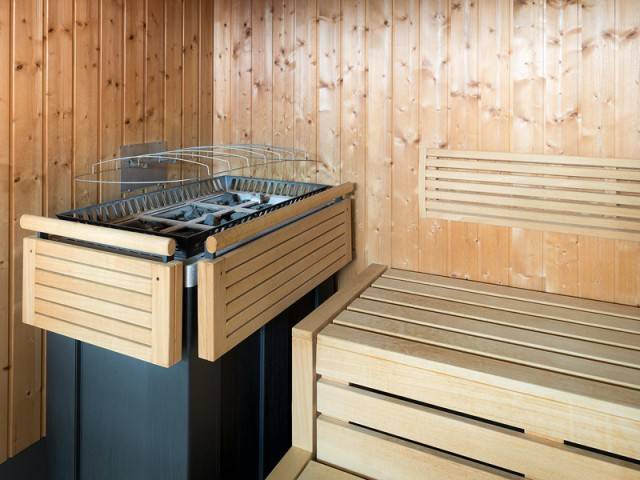

Особое внимание уделяется размещению печей
Деревянные стены рядом с ними необходимо изолировать негорючими материалами. Допустимый вариант – обшивка теплоизоляцией и стальным листом
Особое внимание уделяется размещению печей. Деревянные стены рядом с ними необходимо изолировать негорючими материалами. Допустимый вариант – обшивка теплоизоляцией и стальным листом
Допустимый вариант – обшивка теплоизоляцией и стальным листом.
Пожаробезопасное расстояние от изолированной стены до корпуса изделия составляет 60 см. Все остальные предметы, перекрытия, полки стены должны находиться на расстоянии не менее 110 см от стенок печки.
Из огнеупорного материала должно быть выполнено и опорное основание печи, выступающее за границы изделия на 10 см и более. Соединять печь с дымоходом разрешено только стальными трубами.
Согласно пункту 5.1.4 СНиП 42-01-2002, стыки металлических труб должны быть неразъемными, сварными. Разъемные соединения допустимы в местах присоединения элементов газового оборудования
Монтаж самого дымохода тоже регламентирован. В местах прохождения через перекрытия и стены бани необходимо заложить противопожарные разделки.
Очень часто для этой цели применяют керамзит. Сыпучий материал легко заполняет пространство, обладает высокими огнеупорными характеристиками.
Покупка печи для бани: основные критерии выбора
Задумываясь о том, какую печку для бани лучше выбрать, необходимо обращать внимание на следующие критерии:
- Тепловая мощность банной печи;
- Динамический диапазон мощности.
Тепловая мощность печи, пожалуй, одна из важных, ключевых характеристик. Обычно эта величина указана заводом-изготовителем в паспорте изделия. Но если данная отметка отсутствует, вычислить тепловую мощность можно самостоятельно. Для этого нужно воспользоваться обычной рулеткой и определить объем печи внутри.
Искомая мощность будет пропорциональна объему топки, а для удобства вычисления можно воспользоваться следующей формулой:
Мощность печи = объем топки (в литрах) × 0,5
Таким образом, тепловая мощность стандартной печи с объемом топки в 30 л. будет равна 15 – 18 кВт.
Необходимая мощность печи также должна быть оптимальной. Как ее определить? В данном случае следует ориентироваться на размер парной. Как правило, для обогрева самой парилки и соседних помещений примерно до 50ºС в летнее время может понадобиться около получаса, в зимнее время – примерно час. Также время обогрева каркасной бани и деревянного сруба будет варьироваться, это тоже необходимо учитывать.
На простом примере расчет необходимой мощности банной печи будет выглядеть следующим образом. При общей площади в 22 кв.м. расход энергии на обогрев равен 4 кВт. Учитывая нагрев самой печки, камней, воды в баке, исходную цифру нужно умножить на 3, итого 4 кВт × 3 = 12 кВт.
Если стены парной представляют собой голый сруб, эту цифру нужно умножить еще на 1,5, получим 12 кВт × 1,5 = 18 кВт. И если предстоит обогреть прилегающие помещения, полученный результат необходимо умножить еще на 2, итого 18 кВт × 2 = 26 кВт. Это и будет показателем необходимой мощности печи, который можно немного уменьшить, если продлить время прогрева.
Оптимальный динамический диапазон мощности позволяет банной печи быстро нагреваться, сохранять стабильную температуру, не допуская перегрева. Он должен составлять 1:10, что поможет максимально эффективно использовать печку как для 2 кВт, так и для 29 кВт.
Легче всего это получается при использовании газовых и электрических моделей. А с дровяными дела обстоят чуть сложнее. По мнению экспертов, для этих печей показатель динамического диапазона равен 1:5.
Существует несколько вариантов коррекции необходимой мощности печи в бане:
- За счет регуляции расхода топлива в единицу времени;
- За счет отдачи излишков тепла во внешнюю среду;
- За счет ограничения необходимого объема воздуха.
Помимо оптимальной тепловой мощности, хорошая банная печь должна соответствовать и таким условиям, как:
- наличие качественного теплоаккумулятора и парогенератора, чтобы без особых трудностей можно было создавать атмосферу финской сауны или настоящей русской парной;
- грамотная система управления конвекцией;
- отсутствие большого количества деталей и мест, температура поверхности у которых превышает 150ºС;
- наличие регистра-теплообменника (не обязательно, но желательно).
Что касается размеров топки и, непосредственно, самой печки, они подбираются строго индивидуально. Следует знать, что популярные печи для бани соответствуют вышеперечисленным условиям.
Покупка банной печи: такие значимые дополнительные параметры
Помимо тепловой мощности печи, определяющей ее производительность, очень значимыми являются следующие критерии.
