Твердотопливное отопление
В течение многих лет одним из самых дешёвых остается обогрев с применением твердого топлива: угля, древесины или биомассы. Их цены различны и зависят в первую очередь от количества вырабатываемого тепла при сжигании. Соответственно, чем больше вы его получаете, тем меньше будут затраты на покупку топлива.
Остается очень популярным экологически чистый, отобранный уголь. Обычно за него приходится платить немного больше, чем за обычный, но для многих это самый удобный способ отопления. Для сжигания угля предусмотрены котлы с резервуарами для хранения, автоматически подающие топливо. Их обслуживание менее трудоемко, в отличие от котлов, топливо которых должно быть заготовлено вручную. После загрузки уголь нужно пополнять каждые несколько дней.
Особенности водяной отопительной системы и выбор циркуляционной схемы
ОС, где теплоноситель циркулирует естественно, по максимуму проста. В такой цепи вода нагревается в котле и по термодинамическим законам уходит в верхнем направлении по стояку. Добравшись до радиаторных элементов, теплоноситель отдает часть теплоэнергии, температурный режим его понижается. Под давлением разогретой остывшая вода спускается обратно в котел — и цикл повторяется.
Высококачественное насосное оборудование для ОС с принудительной циркуляцией должно соответствовать критериям:
- энергосбережения;
- простоты эксплуатации;
- долговечности.
Мощность определяется размерами жилья, которое требуется нагреть.
Помимо этого, на выбор насоса влияют расчеты из проекта отопительной схемы. Это:
- материал трубопроводной системы, применяемый для монтажа;
- диаметр труб;
- общая длина системы;
- число обогревателей;
- вид носителя тепла.
Самостоятельный выбор насосного оборудования может оказаться сложным, поэтому рекомендовано проконсультироваться с экспертом.
При установке ОС с принудительной циркуляцией носителя тепла не обязательно соблюдать требования к уклону труб. Тепловые магистрали монтируют по прямой линии или с незначительным уклоном относительно слива. Это сделает легче выпуск воды перед осуществлением ремонта или, например, в ситуации, когда ОС предстоит продолжительный простой.
Подбор котла для автономного отопления по мощности
В паспортных данных на котел обязательно указывается его номинальная мощность, иногда производитель приводит площадь помещений в квадратных метрах, которую может отопить данный котел. Для усредненных вычислений принимают расход 1 кВт тепловой мощности агрегата на обогрев 10 квадратных метров жилого помещения при высоте потолков 2,5 — 2,7 м. Если высота больше, вводят поправочный коэффициент, к примеру, мощность умножают на 1,23 при расстоянии от пола до потолка 3,2 м.
Также при расчетах учитывают климатическую зону, в которой находится дом, она включается в формулы в виде поправочного коэффициента и лежит в диапазоне от 0,7 для южных районов до 2 при расположении жилья в северных областях. Если применяют для нагревания воды котел двухконтурный, его расчетную мощность увеличивают на 20 — 25%.
Для определения мощности теплового генератора иногда используют СНиП 2.04.07-86, согласно которому для малоэтажных домов, если наружная средняя температура составляет -25 °С, теплопотребление считают по норме 173 — 177 Вт/м2, а в квартирах многоэтажек норматив принимают равным 97 — 101 Вт/м2.
Подводя итог, следует отметить, что для приблизительных ускоренных расчетов с учетом различных факторов (горячее водоснабжение, высокие потолки, холодный климат) котел обычно выбирают со средней мощностью, которая должна составлять около 1,5 кВт на 10 м2 помещения.

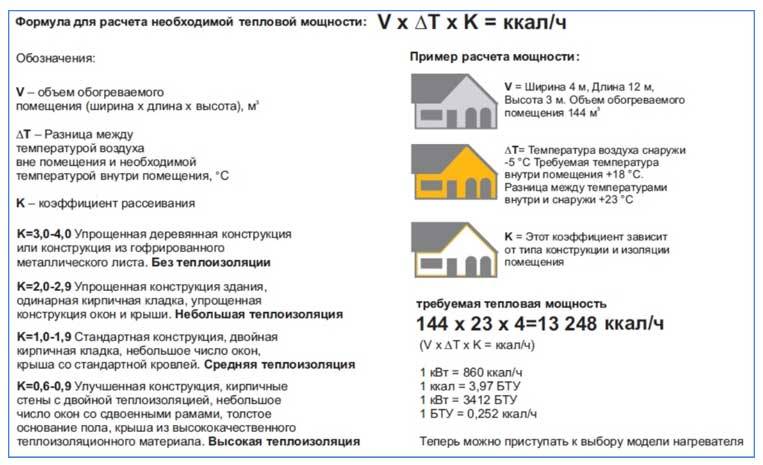

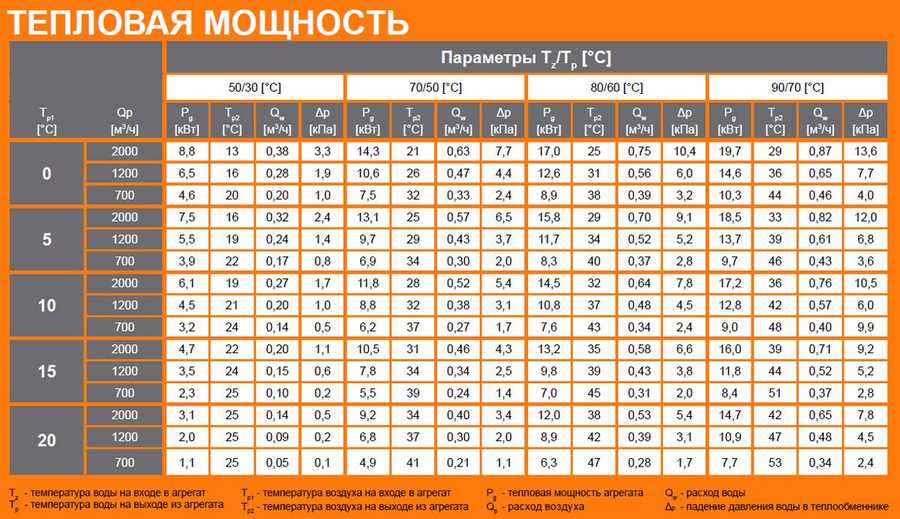

Рис. 16 Пример расчета тепловой мощности
Первая автономная система отопления частного дома — это система с твердотопливным пеллетным котлом с автоматическим розжигом и подачей топлива.
С такой системой впервые я столкнулся в 2017 году. Дом, который предполагалось отапливать был на участке с большим уклоном, до ближайшей газовой магистрали было около 5 км. А электричество в поселке (СНТ) было нестабильное. Площадь отапливаемая составляла 200 кв. м.
Заказчиком принято было решение установить пеллетный котел по расчетам бункер которого должен гореть не меньше трех суток. В котел также был встроен электрический тэн 9 кВт. В комплексе был установлен теплоаккумулятор ёмкостью 500 л. Нагрев воды осуществлялся от бойлера косвенного нагрева с электрическим догревателем.
Котел наш российский от компании теплодар с пеллетной горелкой. Система отопления была смонтирована к зиме 2017 г.
Плюсы и минусы такой системы показали себя уже в первый отопительный сезон. Автономная система отопления оказалась очень требовательной к присутствию внешнего присутствия. При сгорании древесных пеллет постоянно образуется шлак. Откуда он берется? Пеллеты производят в основном из отходов производства. И в них очень много песка и пр. грязи. Вот при сгорании и получается достаточно серьезный «корж» шлака. Из-за этого горение постепенно ухудшается и происходит затухание котла. Такую горелку необходимо очищать с периодичностью раз в сутки. Если пеллеты очень качественные, можно в раз в 2 суток.
Если такой котел выключается, то автоматический запуск становится невозможным. Лампа розжига не может прогреть пеллеты до температуры возгорания из-за толстого слоя шлака. Учитывайте этот факт. Как с этим бороться? Смотреть модели котлов с автоматической очисткой камеры сгорания. Но здесь стоит учитывать, что их стоимость в разы дороже. Плюс ко всему надежность такой автоматики может серьезно сказаться на сроке службы.
Принцип работы автономной отопительной системы
Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.
Бытовые газовые котлы отопления
Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.
При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.
Принципиальная схема пиролизного котла
От типа применяемого топлива зависят основные эксплуатационные и технические свойства нагревательного котла. Именно они оказывают прямое влияние на долговечность, надежность и производительность устройства. Этими же свойствами определяется легкость управления отопительной системы и удобство ее эксплуатации.
Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.
Комбинированные котлы отопления
Выбор радиаторов и количества секций
Радиаторы являются достаточно важной частью отопительной системы, так как определяют количество необходимого тепла в помещении и влияют на долговечность всей системы.
Батареи могут быть:
- Чугунными.
- Стальными.
- Алюминиевыми.
- Биметаллическими.
Большой теплоотдачей характеризуются чугунные батареи, но они в то же время имеют достаточно большую массу.
Для биметаллических радиаторов характерна долговечность и хорошая отдача тепла. Однако стоимость таких элементов слишком высока, что заставляет большинство потребителей отказаться от такого варианта.
Алюминиевые радиаторы отличаются коротким эксплуатационным сроком, а стальные теплообменники плохо нагревают помещение в сильные морозы.
Расчет количества секций проводится следующим образом: определяют тепловые потери и умножают на коэффициент запаса, который равен 1,2. Затем полученное значение делят на показатель тепловой мощности одной секции радиатора. При получении дробного числа выполняют округление в большую сторону.
Упрощенный вариант определения количества секций батареи подразумевает использование следующей схемы: одна секция радиатора способна обогреть около двух квадратных метров комнаты высотой до 3 метров. При высоких тепловых потерях необходимо приобретать секции с небольшим запасом.
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна
Статья по теме:
Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
Циркуляционный насос
Циркуляционный насос обеспечивает работоспособность замкнутой системы отопления. Его мощность зависит от многих факторов: материал и диаметр труб, количество и тип радиаторов, наличие запорных и термостатических клапанов, длина труб, оборудования и т.д. Чтобы не вдаваться в тонкости расчета циркуляции мощности насоса можно выбрать из таблицы. Выберите ближайшее большее значение для отапливаемой площади или планируемой теплоемкости системы, в соответствующей строке первых столбцов найдите требуемые характеристики.
Таблица подсчёта мощностей системы
Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.
Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.
Схема обвязки
Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.
В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.
Установка циркуляционного насоса с байпасом
В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.
Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Как подбирается мощность и тип коммутации радиаторов
Перед тем, как сделать центральное отопление в частном доме, нужно определиться с количеством секций и размерами панельного радиатора. Для того, чтобы эти подсчеты были оптимальны, нужно знать количество тепла. То, каким образом его определять, было уже сказано выше, однако парочка моментов требует уточнения. Например, теплоотдача секции производителем указывается для условий, когда разница температуры теплоносителя и воздуха в помещении равняется 70 градусам. Это достигается лишь при прогреве воды в системе до +90 градусов, а это встречается нечасто.
Получается так, что реальная тепловая мощность будет заметно уступать указанной в паспорте. По этой причине для нормального обогрева жилища применяют радиаторы с полуторным запасом по теплоотдаче. Например, когда для комнаты нужно 2 кВт теплоты, потребуются приборы отопления мощностью не менее 2 х 1.5 = 3 кВт.
Для коммутации радиаторов со стояками используются несколько способов:
- боковой односторонний;
- диагональный разносторонний;
- нижний.
Котлы на жидком топливе
Стоимость оборудования и монтажа котлов на жидком топливе примерно такая же, как и газовых отопительных приборов. То же касается и уровня КПД, при более низкой отработке жидкотопливных обогревателей. Однако количество грязи, образующейся в результате их работы, самое большое из всех котлов. Каждый визит в котельную чреват испачканными руками и запахом солярки. Не говоря уже о ежегодной чистке оборудования, которое является очень грязной процедурой. Кроме того, приходится учитывать дороговизну жидкого топлива, так как поднялись цены даже на самый дешевый его вариант – отработанное масло. Обычно дизельные котлы используются в качестве резервных источников тепла, или когда все другие теплоносители недоступны.
Лучевая система с коллекторами

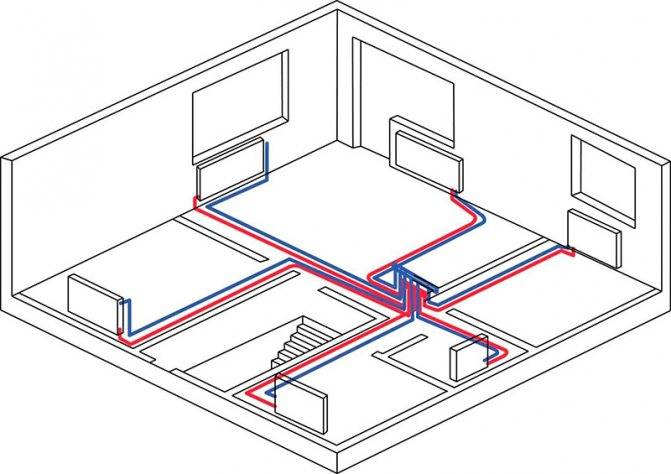

Лучевая система отопления с использованием коллектора.
Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.
Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.
Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.
Достоинства и недостатки лучевых систем
Положительных качеств набралось много:
- возможность полностью спрятать все трубы в стены и в полы;
- удобная настройка системы;
- возможность создания дистанционной раздельной регулировки;
- минимальное количество соединений – они сгруппированы в распределительных шкафах;
- удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
- почти идеальное распределение тепла.

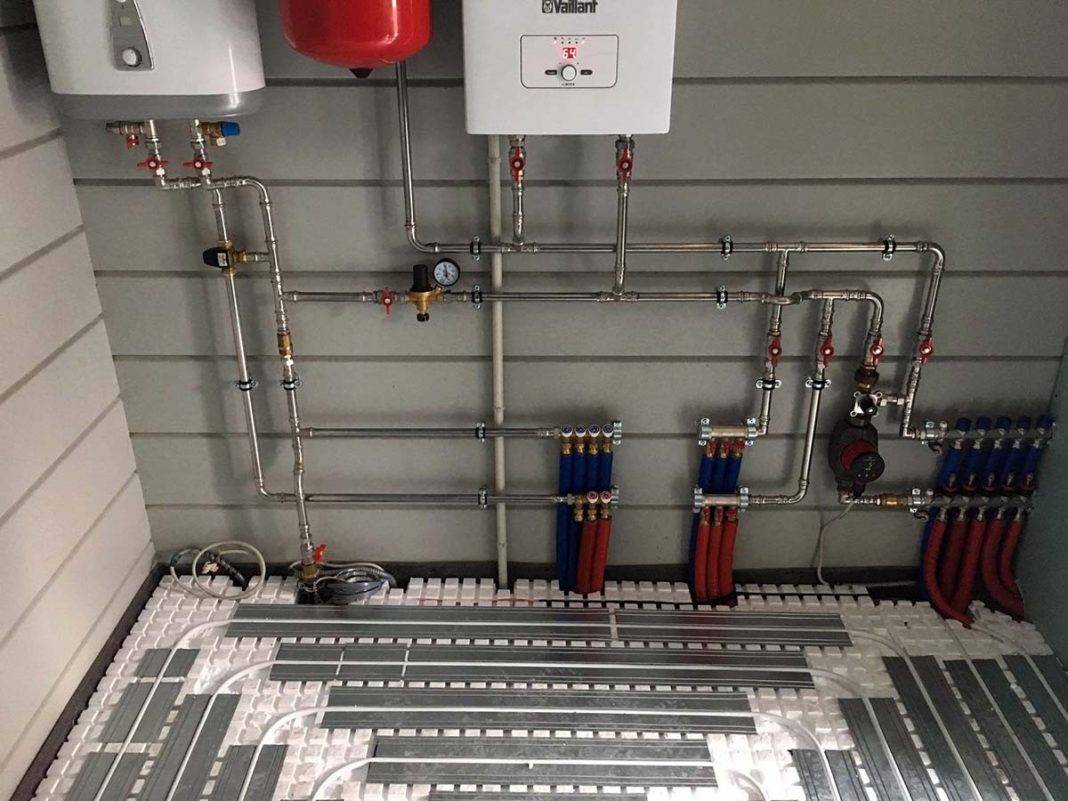

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.
Есть и парочка недостатков:
- высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
- трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.
Если с первым недостатком еще приходится мириться, то от второго никуда не деться.
Особенности монтажа лучевых систем отопления
На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.
Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.
Установка водяного отопления для частного дома своими руками
Легко провести самостоятельно любой тип водяного отопления в доме на дровах. Но отопительная схема требует качественного расчета, план составляется подробно. И лучше, когда это сделает профи.
Разобравшись с местом для котельного агрегата, нужно сделать под него бетонное основание. Оборудование устанавливается на него и объединяется с дымоходом, а все стыковочные части герметизируются глиняным или иным негорючим материалом.
Затем нужно начертить, какой будет разводка трубопроводов в отопительной схеме дома. Подробно продумать, где будут установлены радиаторные элементы, стояки и прочие составные конструкции
Именно поэтому важно пригласить мастера
Как известно, радиаторы рекомендовано устанавливать под оконными проемами. Это требуется, чтобы горячий воздух от них согревал поступающие холодные потоки. Число секций и их вид должно быть определено не только возможностями в финансовом плане, но и длиной контура. Чем их больше в ОС, тем быстрее вода прогреет помещение.
Далее прокладываются трубы и выполняется монтаж радиаторных элементов. Ничего сложного: трубопровод ведется к месту монтажа батареи, соединяются все требуемые входы/выходы, затем труба ведется к следующему радиаторному элементу.
Контур замыкается на входе котельного агрегата. Здесь же монтируется фильтрующее приспособление и (если требуется) насосное циркуляционное оборудование. Самый низ ОС должен быть обустроен узлом заливания-сливания. Он необходим для удаления/доливки теплоносителя в ситуации проведения ремонта.
Водяное отопление. Принцип действия. Элементы конструкции.
Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.
В зависимости от вида топлива котлы подразделяются на:
- газовые,
- твердотопливные,
- на жидком топливе,
- электрические.
Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.
Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.
Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.
Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.
Площадь дома, кв. м. Мощность котла, кВт60-200 до 25200-300 25-35300-600 35-60600-1200 60-100
Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.
Радиаторы водяного отопления бывают:
- чугунные,
- стальные,
- алюминиевые,
- биметалличесие.
Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.
Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.
Выводы и полезное видео по теме
Ролик #1. Нюансы организации газового отопление коттеджа:
Ролик #2. Принципы циркуляции теплоносителя в отопительной системе частного дома:
Ролик #3. Самостоятельная сборка различных систем отопление для загородных коттеджей:
Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник.
Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.
У вас есть полезные советы по поводу организации газового отопления и выбора газового котла? Хотите поделиться собственным опытом или обнаружили спорные моменты в ходе ознакомления с представленным нами материалом? Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном под текстом блоке.
