Коллекторная система отопления: схемы разводки для частных домов и квартир

Роль коллектора в отоплении

При обустройстве водонапорного узла необходимо придерживаться правила: общая сумма диаметров всех ответвлений не должна быть больше диаметра подающей магистрали.

Применим этот закон и к системе отопления, но выглядеть будет следующим образом: выходной штуцер котла диаметром 1 дюйм допускается к применению в двухконтурной системе с трубами диаметром ½ дюйма.

Для дома, с небольшой кубатурой, что отапливается исключительно радиаторами, такого рода система считается производительной.

Для подсобных помещений достаточно будет установить температурный режим в 10-15 °C, для жилых комнат комфортным будет режим до 23 °C, в контурах теплых полов – не больше 37 °C, иначе основное покрытие может деформироваться

На практике, частный коттедж оснащен более модернизированной отопительной схемой, где обустраиваются дополнительные контуры:

  • система теплый пол;
  • обогрев нескольких этажей;
  • помещений подсобного типа и т. д.

При подключении ответвления уровень рабочего давления в контурах становится недостаточным для качественного нагревания всех радиаторов соответственно и режим комфортной атмосферы будет нарушен.

В таком случае для разветвленной отопительной магистрали обустраивают балансировочный узел с помощью распределительного коллектора. Применяя этот метод, можно компенсировать остывание нагретого теплоносителя, что свойственно традиционным одно- и двухтрубных схем.

Посредством оборудования и запорной арматуры производится настройка необходимых показателей температуры теплоносителя для каждой из линий.

Положительные и отрицательные стороны коллекторной схемы

Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.

  • непосредственный контроль каждого отдельного радиатора системы;
  • дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
  • простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
  • эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
  • высокая окупаемость, связанная в эффективном потреблении энергоресурсов.

Отрицательные качества: высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;

Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

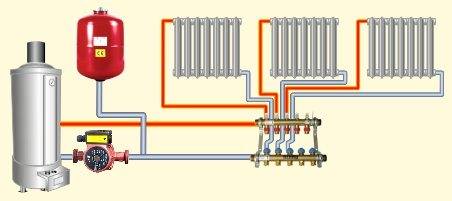

Коллекторная система отопления, составленная специалистом

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

Полезный совет!Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

Циркуляционный насос для принудительной рециркуляции воды в системе отопления

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

  • Количество контуров, куда будет направлен теплоноситель.
  • Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
  • Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
  • Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

  • Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
  • Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
  • Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

  • По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
  • Они соединяются по конструкции чертежа в соответствии с назначением каждой.
  • Соединение производится при помощи сварочного аппарата.
  • Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
  • Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
  • Коллектор надо покрасить и высушить.
  • Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Отличия от двухтрубной системы

Двухтрубная система отопления

Всё большую популярность получают в народе автономные системы отопления. Они имеют массу всевозможных вариантов разводки. До недавнего времени использовались обычные системы автономного отопления, но совсем недавно им пришли на замену системы лучевые. Их в народе еще называют коллекторными. Название говорит само за себя, так как в отдельности каждый радиатор подключается непосредственно к коллектору, который распределяет теплоноситель. При данном подключение радиаторов — они полностью не зависят друг от друга. В лучевой системе отопления могут использоваться и другие отопительные приборы, которые также в этой системе не зависят от радиаторов. Радиаторы здесь соединены параллельно с коллектором. Как правило, коллектор монтируется где-нибудь в отдаленной части помещения, или прячется в стену, или в специальный шкаф. Коллектор порой бывает довольно больших размеров. Здесь всё зависит от площади отапливаемого помещения. Лучевая система позволяет легко ремонтировать вышедший из строя радиатор, не останавливая всю систему. Требующий ремонта радиатор следует просто отключить от системы отопления и демонтировать.

В обычной системе отопления применяется двухтрубная схема. Она еще называется тройниковая. Для монтажа данной схемы автономного отопления требуется гораздо меньше труб, чем для лучевой. Но дополнительные затраты на трубы в лучевой системе с лихвой окупаются благодаря экономии энергоресурсов. Лучевая система отопления наиболее ярко раскрывает свой экономический эффект в жилых помещениях с большой площадью, особенно в многоэтажных частных строениях.

Коллектор для батарей отопления

Вы пришли в магазин за коллектором отопления, а на прилавке лежит куча разных коллекторов, цена на которые может отличаться в несколько раз

Давайте попробуем разобраться на что стоит обращать внимание рядовому потребителю, подбирающему коллектор для своего дома или квартиры

Как выбрать коллектор отопления:

— Производитель коллектора. Коллекторы именитых производителей, например,: Oventrop, Meibes, Rehau, Watts и др. могут стоить существенно дороже китайских или отечественных аналогов, но в тот же момент могут при несущественно большей цене обладать лучшими техническими характеристиками. В дорогих коллекторах более качественное литье, покраска, более точные резьбы, стенки из более толстой и качественной стали, лучше фурнитура. Конечно, не всегда цена определяет качество, но как правило у лидеров рынка больше возможностей по изготовлению деталей с более высокими допусками.

-Материал изготовления. Для радиаторного отопления, наиболее распространены коллекторы из латуни и нержавеющей. Основное отличие в том, что латунные коллекторы подходят для более высоких температур.

— Тип коллектора: с регулировкой или без. На коллекторах с регулировкой предусмотрена штатная возможность установки сервоприводов, или же на них стоят барашки регулировки протока теплоносителя. На коллекторах без регулировки такая возможность не предусмотрена и в случае если Вы решите реализовать что либо подобное, придется проявить чудеса изобретательности.

— Комплектация

На этот пункт стоит обратить особое внимание, поскольку, решив сэкономить и купив более дешевый коллектор, Вы можете столкнуться с необходимостью докупать запорную арматуру, различные датчики и манометры отдельно, что в итоге выйдет дороже чем купить сразу готовый коллектор с предустановленным на заводе оборудованием. Так же нужно уделить внимание качеству установленных комплектующих – дешевые китайские образцы часто оснащаются дешевыми кранами, воздухоотводчиками и другими комплектующими которые уменьшают итоговую цену на изделие, но в ближайшее время могут выйти из строя

Таким образом экономия получился не очень экономной. На запорной арматуре не стоит экономить!

Мы подробно не рассматривали, но все же стоит обратить внимание на максимальную рабочую температуру коллектора (она должна совпадать с той что будет в вашей системе отопления), диаметр подключения (подбирается основываясь на используемых диаметрах труб), межосевое расстояние (актуально в основном для коллекторов котельных). Основываясь на приведенной выше информации, Вы можете выбрать подходящую для Вашей системы гребенку отопления

Основываясь на приведенной выше информации, Вы можете выбрать подходящую для Вашей системы гребенку отопления.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

  • горизонтальную или вертикальную;
  • верхнюю или нижнюю разводку;
  • с прямым и обратным течением теплоносителя;
  • разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

ПреимуществаНедостатки
Разница в давлении позволяет использовать большое количество радиаторовЧасть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построенияТребуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивлениеВнешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стоякРасширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевыхДля монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

  • трубопроводы можно скрыть в полу или стенах;
  • не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
  • установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

  • большое количество сварных и муфтовых соединений;
  • требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
  • часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Лучевая разводка и теплый пол

Кроме подключения к радиаторам можно использовать лучевую схема для организации системы типа «Теплый» пол. Если правильно составить проект, учитывая все возможные варианты, можно не приобретать радиаторы, сделав основой отопления в доме именно пол.

При этом тепло будет распределено по всей площади помещения, без нагрева некоторых участков, а также восхождения потоков воздуха. Это приводит к снижению количества движущейся пыли.

Однако, перед монтажом такой системы требуется учесть несколько факторов:

  1. Если пол изготовлен из бетона или дерева, то под низ требуется разместить теплоизолятор.
  2. Затем, расположить набор труб в виде серпантина.
  3. Перед бетонированием требуется провести тестирование системы с водой с нормальным давлением на протяжении 24 часов.
  4. После чего, расположить стяжку.

Для каждого из таких контуров требуется предусмотреть распределительный коллектор с датчиками. Чтобы не допустить передавливания труб, желательно закрепить их при помощи арматуры или скоб.

Устройство коллекторной системы

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенкой системы.

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

  • Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
  • Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

Готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

Делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

Привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

Обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

Готовый самодельный распределительный коллектор

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

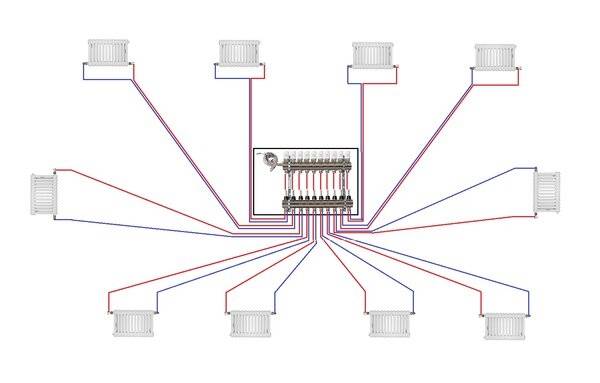

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

3 Изготовление своими руками

В случае установки такой системы в большом доме с несколькими ветвями магистрали лучше дополнительно вмонтировать распределительную гребёнку с функцией гидравлического компенсатора. Он характеризуется соединением входного патрубка с теплоносителем и обратки с помощью трубы.

Такие дополнения имеют ряд значительных преимуществ:

  • выравнивание уровня давления в обратной трубе и входной, где теплоноситель сильно расширяется;
  • уменьшается риск появления гидравлических ударов;
  • сокращаются затраты на теплоноситель, поскольку потоки входящего и выходящего направления смешиваются.

Каждую отдельную ветвь магистрали необходимо подключать к отдельному гнезду гидравлической гребёнки, то есть они не должны быть сообщающимися. Такая конструкция устанавливается и для тёплого пола в коллекторной системе отопления.

Устанавливаются такие распределительные узлы только для того, чтобы каждая ветвь магистрали имела приблизительно одинаковую протяжённость.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
