Преимущества и недостатки
Что касается плюсов коаксиальной конструкции, то к ним можно отнести следующие моменты:
- Довольно высокий КПД.
- Малогабаритность. При установке обычного дымохода необходимо наличие двух труб, а в случае с коаксиальной конструкцией требуется одно изделие.
- Нет необходимости в обустройстве дополнительной системы вентиляции.
- Экологичность.
- Пребывание в котельной абсолютно не вредно для здоровья человека, поскольку отопительная система берет кислород не из помещения, а через каналы с улицы.
- Экономный расход топлива.
- Благодаря постоянному потоку холодного воздуха у стен нет возможности перейти в состояние перегрева.
Единственный недостаток устройства заключается в следующем: при минусовой температуре труба меньшего диаметра может обмерзнуть, поскольку дымовые газы по пути отдают свое тепло внутреннему каналу и на выходе уже имеют довольно низкую температуру. Именно поэтому образование конденсатных накоплений в трубе – это нормальное явление. При снижении показателей до -15 °С металлопрокатное изделие может поддаться сильному промерзанию, что приводит к нежелательным последствиям.
Считается, что коаксиальные конструкции не подходят для сурового климата российских городов. Сначала эта система разрабатывалась для южных стран. Однако многие специалисты приходят к единому мнению, что промерзание трубы является результатом неграмотного проектирования данной системы. Независимо от причин, конечные последствия одинаковы: оцинкованная камера и горелки быстро приходят в негодность. Ремонт подобного оборудования считается довольно дорогим удовольствием.
Чаще всего такие неполадки наблюдаются именно в тех типах дымоходов, которые изготавливаются по параметрам, способным значительно повысить КПД. Для этого диаметр трубы по возможности делается минимальным, что практически доводит температурные показатели дымовых газов до точки росы.
Для южных стран подобные значения ни на что не влияют, а вот в России при первом серьезном снижении температуры промерзание трубы влечет за собой полную установку отопительной системы. Изготовители могут только разводить руками, поскольку испытания данного устройства не осуществляются в подобных условиях.
Обобщая все вышесказанное, можно сделать вывод, что от диаметра коаксиального дымохода зависит его устойчивость к отрицательным температурам. Стоит отметить, что на эту систему негативно влияют значительные перепады напряжения, а также полное отключение подачи электроэнергии.

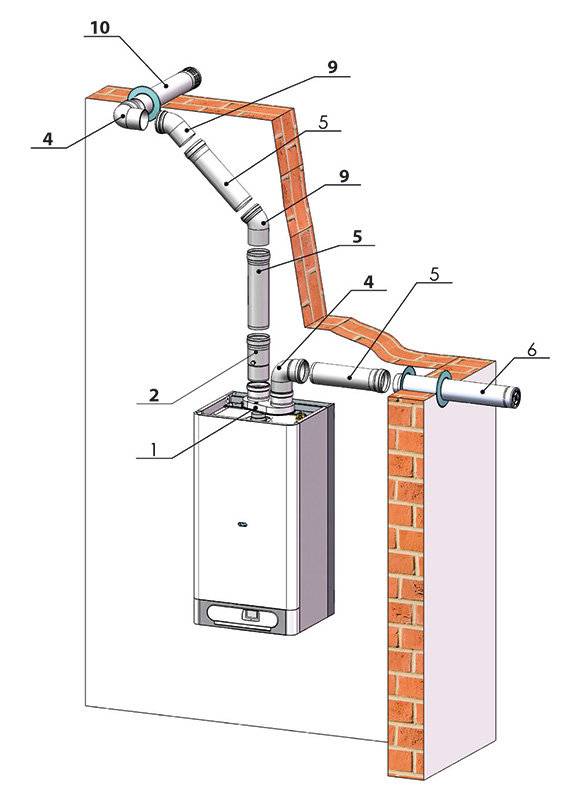

Установку дымохода можно рассмотреть на примере двухконтурной конструкции
Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.
Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.
Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.
При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.
Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.
Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.
После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.
Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.
Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи
Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.
В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:
- при установке на плоской крыше расстояние не должно быть меньше 500 мм;
- в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
- если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.
Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:
Опорный кронштейн для дымохода
- направление с поворотом в 90 или 45 градусов;
- вертикальное направление;
- горизонтальное направление;
- направление с уклоном (под углом).
Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.
При установке дымоходов учитывайте:
- расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
- расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
- разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
- расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.
Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).
Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:
- возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
- расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
- высота идеального дымохода имеет высоту не меньше 5 метров.
Дымоход, установленный своими руками
Установка дымохода своими руками является не сильно обременительным. Монтаж производят в сторону от элементов отопления помещения к направлению дымохода (см. Подключение к дымоходу). Каждая деталь трубы вставляется в предыдущий элемент для обеспечения защиты всей конструкции от влаги к утеплителю.
Для хорошей защиты применяют определенный вид герметика, который имеет рабочую температуру в районе 1000 градусов. В этой системе рабочие стыки скрепляются специальными хомутами, а на протяжении всей линии прокладки должны быть установлены кронштейны. С помощью них происходит закрепление труб в элементах строения.
В уходе такие дымоходы, созданные своими руками, неприхотливы. Достаточно лишь несколько раз в году просматривать качество тяги, а также наблюдать за целостностью стыков и швов отдельных деталей конструкций. Иногда проводят очистку дымохода от сажи.
Практически у всех видов дымохода встречаются проблемы, которые приводят к нарушению их качества:
- прогорание дымохода;
- образование большого числа конденсата;
- нарушение и растрескивание герметичности дымового канала;
- нарушение теплоизоляции;
- образование смолистых отложений и сажи на внутренней поверхности трубы;
- образование большого количества конденсата.
Правила установки коаксиального дымохода для газового котла
Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.
СНиП регламентирует:
При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
Обязательна установка сужающей диафрагмы.
От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
В качестве утеплителя рекомендуют использовать базальтовую плиту.
Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной
При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.
Правила установки системы
Вертикальная коаксиальная труба монтируется на порядок проще горизонтальной системы. Но вывести дымоход на крышу не всегда возможно. Так вот, если вы хотите, чтобы коаксиальная труба была установлена верно, нужно соблюдать несколько простых требований.
Так, нельзя устанавливать систему ниже уровня земли. Если расстояние от выходного отверстия до земли менее 1,8 метра, то устанавливается дефлекторная решетка, защищающая трубу от попадания грязи. Если в вашем регионе имеют место сильные ветры, то вполне возможно, что котел будет тухнуть и работать не на полную мощность. Установив жестяной заслон, можно целиком и полностью решить эту проблему. Конечно, желательно доверить подобные работы специалистам, которые устанавливали отопительное оборудование, но если такой возможности нет, то, соблюдая данные требования, вы сможете справиться своими силами.
Установка коаксиального дымохода
Учтите, что неправильное строительство или монтаж коаксиальной дымоходной системы может свести на нет все ее преимущества. Для правильного монтажа следуйте пошаговой инструкции:
- Убедитесь в наличии всех необходимых материалов и инструментов. Для этого вам понадобиться набор коаксиальных труб и соединительных элементов, накладки на стены для формирования уплотнений и уличный наконечник.
- Прежде чем приступить к монтажу произведите разметку, рассчитайте путь дымохода, уберите лишние предметы, сделайте в стене отверстие соответствующего диаметра. При проектировании установки убедиться, что вблизи трубы не будут находиться легковоспламеняющиеся предметы.
- Лучшим выбором будет одновременный монтаж газового нагревательного котла и соответствующего ему коаксиального дымохода.
- Место выхода дымохода должно располагаться примерно на метр-полтора выше уровня камеры сгорания газа. Для достижения оптимального расположения дымоходную систему можно удлинит, но монтаж в ней более двух колен приведет к образованию завихрений с резкому снижению ее эффективности.
- Коаксиальная труба соединяется с выходным патрубком камеры сгорания газового котла с помощью хомута. Он фиксируется посредством двух болтов.
- После этого собираем дымоходную систему в соответствии с спроектированной конфигурацией.
- Между собой колена дымохода также фиксируются посредством хомутов.
- На выходном участке дымохода формируем небольшой уклон вниз, так, чтобы конденсирующаяся влага самотеком удалялась из системы.
- На верхнюю наружную часть коаксиального дымохода может надеваться защитная флюгарка.
Утепляем коаксиальный дымоотвод
При низких отрицательных температурах на улице некоторые участки коаксиального дымоотвода вполне могут промерзать, что отрицательно сказывается на его эффективной работе. Для того, чтобы избежать негативных моментов — такие участки необходимо утеплять. Казалось бы это разумное решение, но сама конструкция «труба в трубе» сводит на нет любое утепление». Вместо этого лучшим выходом будет уменьшение сечения дымоходной системы. В том случае, если на оголовке дымохода наблюдается обмерзание – попробуйте сделать покороче внутреннюю трубу системы. В этом случае смерзания конденсата можно избежать. В крайних случаях практикуется установка двух раздельных стальных труб, одна из которых забирает воздух, а другая выводит продукты сгорания.
Вертикальное и горизонтальное исполнение
По месту установки можно выделить два типа коаксиальных дымоходов для напольных и настенных газовых котлов:
- Горизонтальный. Наиболее распространенный вариант благодаря удобству монтажа. Для вывода трубы наружу в стене пробивается отверстие требуемых размеров – это дает возможность использовать котел в многоквартирном доме, установить агрегат в любом подходящем помещении частного дома. К достоинствам горизонтального дымоотвода также относится малая длина коаксиального дымохода и отсутствие необходимости обустраивать отводчик конденсата – влага будет стекать на улицу через трубу, установленную под уклоном.
- Вертикальный. Как и традиционная труба для отвода дымовых газов монтируется с выходом через крышу. Такой вариант дороже за счет большой длины двойной трубы, обустройства проходок через перекрытия и кровлю. Также удорожает конструкцию и усложняет работу устройство отводчика конденсата.
Вертикальное исполнение Выбор принципа монтажа коаксиального дымохода базируется на характеристиках котла, особенностях места установки котельного агрегата, климатических условиях. Если труба смонтирована вертикально, она проходит через отапливаемые помещения и поступающий воздух успевает согреться, благодаря чему снижается объем конденсата и повышается КПД котла. Вертикальный дымоход подходит для котлов любого типа и обеспечивает хорошую тягу. К недостаткам горизонтальной конструкции следует отнести плохую тягу – такой вариант подходит только котельным агрегатам с вытяжным вентилятором.
Утепление дымохода

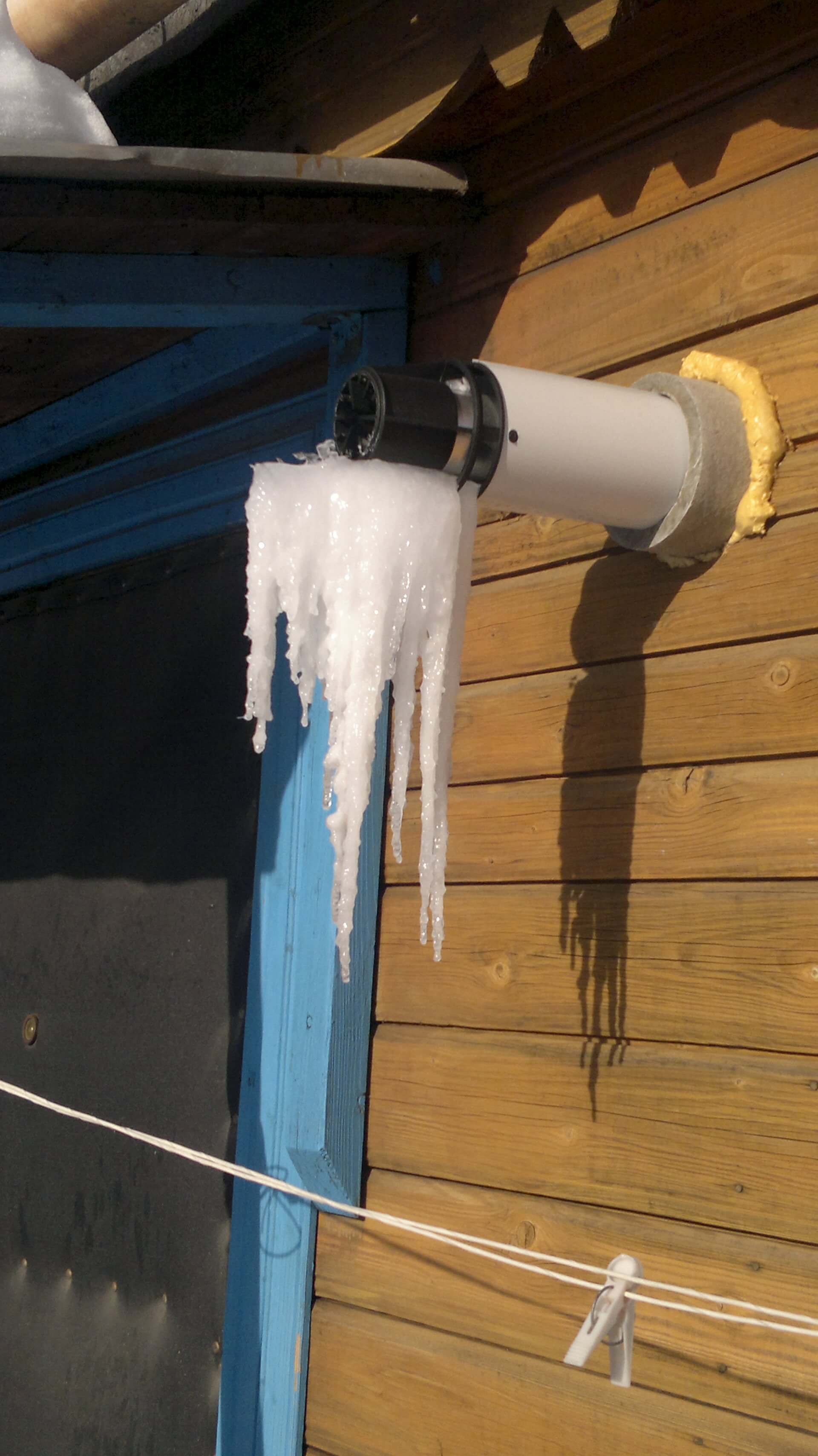

Промерзание и обледенение оголовка коаксиального дымохода связано с попадание конденсата в воздухозаборный канал. Чтобы предотвратить попадание влаги, следует проверить уклон коаксиальной трубы относительно топочной камеры. Если угол уклона составляет не менее 3о, то промерзание оголовка будет происходить только температуре ниже -15 оС.
Основные ошибки при монтаже дымохода связаны с неправильным наклоном горизонтальных участков
Дополнительно на оголовок можно установить специальный элемент, который удлиняет внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме этого, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит осуществлять забор воздуха даже при частичном промерзании оголовка.
При недостаточном уклоне обмерзание устранить не удастся, так как конденсат будет стекать не в сторону топочной камеры, а наоборот — в сторону выходного отверстия, что приведёт к образованию обледенения и сосулек на конце трубы. Утепление путём обшивки теплоизолирующим материалом с внешней стороны трубы не поможет.

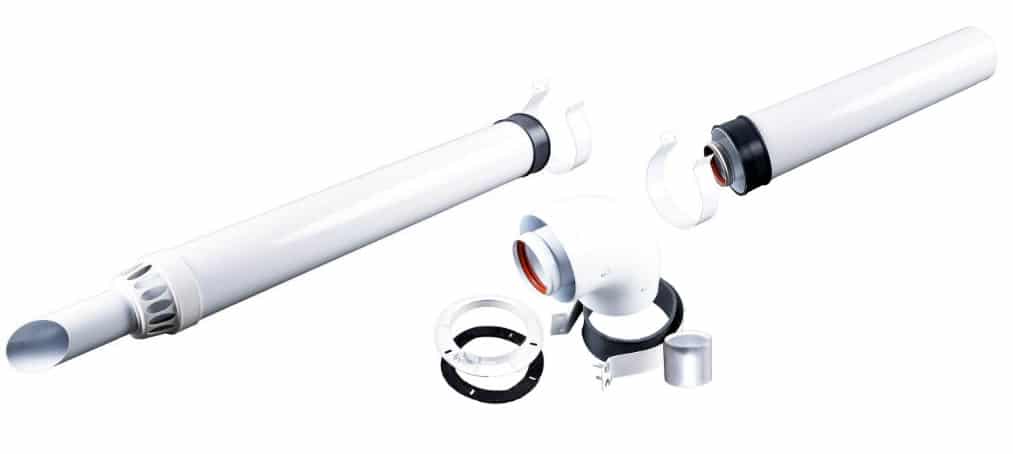

Виды коаксиальных труб дымоудаления
Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.
Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.
Двухканальные пластиковые дымоходы
Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:
- Небольшой вес.
Низкая стоимость.
Простой монтаж.
В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

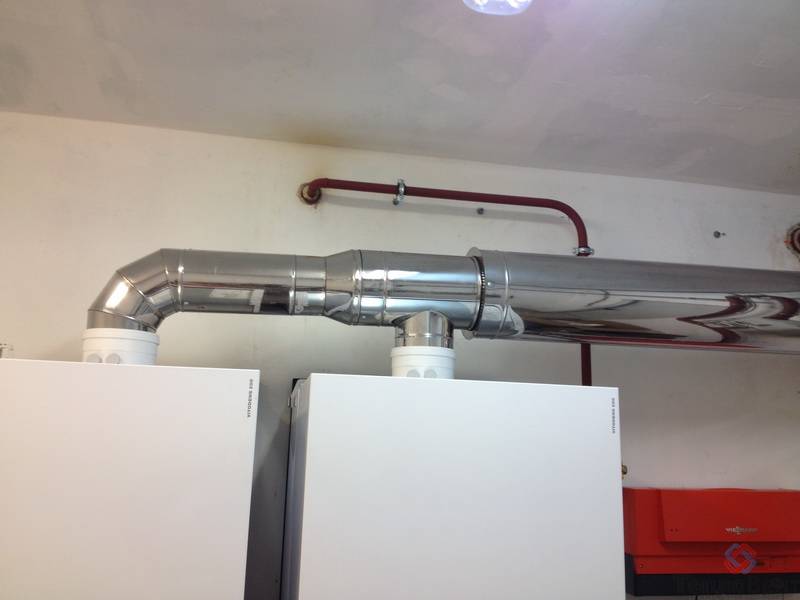

Коаксиальные трубы из нержавейки
Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:
- Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.
Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов.Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.
При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.
Преимущества
Итак, какими достоинствами способна порадовать коаксиальная система дымоотвода?
Преимущества инновационного приспособления таковы:
- долгий срок эксплуатации – длительность жизни более 50 лет;
- стойкость к износу – система противостоит разрушительному влиянию климатических, механических, биологических, термических факторов;
- практичность – конструкция не проходит через крышу, ввиду чего нет необходимости нарушать её целостность;
- безопасность – риск возгорания в зоне соприкосновения тех или иных легковоспламеняющихся поверхностей с системой дымоотвода уменьшается, так как внутренняя труба прекрасно охлаждается за счёт внешней;
- экологичность – дымоотвод способствует полному сжиганию топлива, поэтому количество несгоревших частиц, которые выбрасываются в воздух, в разы сокращается;
- экономичность – нет необходимости в организации дополнительной вентиляции, так как вредные для человеческого организма вещества не попадают внутрь жилища;
- компактность – дымоотвод имеет оптимальные габариты, в результате чего экономится пространство;
- чрезвычайно широкий ассортимент – выбрать нужный образец для той или иной системы не составит труда;
- эффективность – увеличение коэффициента полезного действия за счёт согревания поступающей холодной воздушной массы о разогретую трубу;
- лёгкий монтаж – нет необходимости в наличии специальных умений и знаний.
Достоинства впечатляют. Не так ли? Перейдем к недостаткам.
Монтаж оборудования
Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.
Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.
Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.
Основные требования
Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.
Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:
- монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
- Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
- Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
- Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.
Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.
Процесс установки
Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.
В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.
Этапы работы:
- Готовим все оборудование.
- Планируем путь прокладывания труб.
- Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
- Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
- Устанавливаем первую часть трубы, закрепляем ее и фитингами.
- Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
- Герметизируем стыки труб.
- Тестируем работу системы.
Как видите, ничего сложного в этом процессе нет.
Монтаж коаксиального дымохода (видео)
Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.
При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.
Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.
Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.
Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.
Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.
Как определить, что дымоотвод правильно работает
С коаксиальными конструкциями проблемы возникают крайне редко, и они связаны с неправильной установкой или проектированием.
Признаками неправильной работы будет слишком частое включение котла, затухание пламени — автоматика будет выходить в аварийный режим.
Образование конденсата и задувания ветром также потребуют вмешательства в работу котла.
Хорошо работающий дымоход не шумит, в холодную погоду возможен видимый выход пара.
Внутри помещения недопустимо обледенение внешних стенок даже в холодную погоду.
Если есть подозрения на неправильную работу, стоит выявить причину: большое гидродинамическое сопротивление, несоответствие техническим требованиям котла, отсутствие уклона, задувание ветром. Каждая из причин требует своего подхода к исправлению, от добавки дополнительных узлов и колен до полной замены дымохода.
Принцип работы коаксиального дымохода
Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.
Принцип действия коаксиального дымохода достаточно простой:
- продукты сгорания проходят по внутренней трубе, нагревая ее;
- воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
- в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
- холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.
Как выглядит коаксиальный дымоход для котла
Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.
При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:
- мощность отопительного агрегата;
- уровень теплоизоляции в помещении;
- средний показатель месячной температуры воздуха снаружи здания;
- вид используемого топлива;
- общие показатели котла.
Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода
Внутренний дымоход, требования к установке
- Как правильно подобрать диаметр дымохода, обычно, указывают в инструкции, которая прилагается к паспорту. Главное, чтобы диаметр выходного отверстия прибора отопления не был бы шире диаметра дымохода.
- С помощью трубы, тройника или колена котел подключается к агрегату. При этом звенья крепятся цепочкой: следующее — к предыдущему (нижние звенья входят в верхние, тем самым не создавая препятствий для выходящего дыма).
- Монтаж двухконтурных труб выполняется с применением переходного узла, а места стыка скрепляются прочими узлами очень жестко с помощью хомутов.
- При выводе дымохода производят горизонтальную сборку, если патрубок располагается сбоку. Гораздо удобнее, если он находится вверху, легче выводить дымоход в вертикальное положение с помощью различных кронштейнов.
- Если во время монтажа встретилось препятствие (например, балка), которое нужно обойти, тогда заранее следует подобрать нужное колено Для увеличения угла отклонения следует воспользоваться двумя коленами.
- Самым опасным этапом работы является прохождение кровли. Для защиты от огня следует использовать специальные патрубки и негорючий минеральный материал для изоляции дымохода и перекрытий, оставляя при этом воздушную прослойку.
- В жилых помещениях используйте специальные кожухи, которые предотвратят касание дымохода с разными предметами в доме.
- Далее дымоход выводится через крышу, при этом выход нужно полностью герметизировать, а специальным фартуком плотно закрыть все места стыка.
