Устройство, разновидности и правила монтажа коаксиальных дымоходов

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

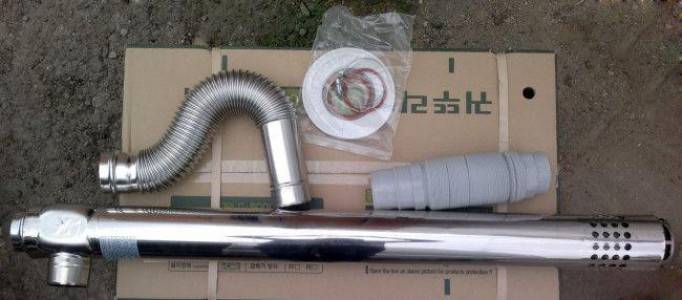

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

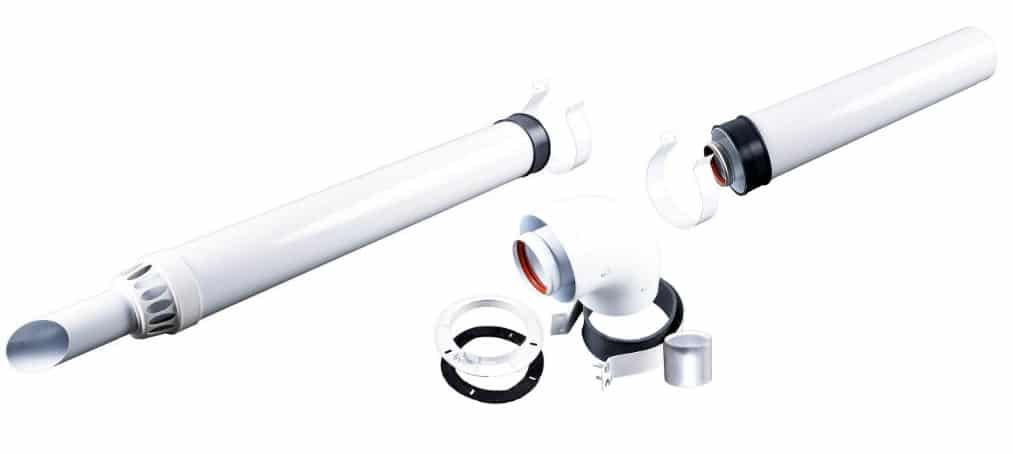

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

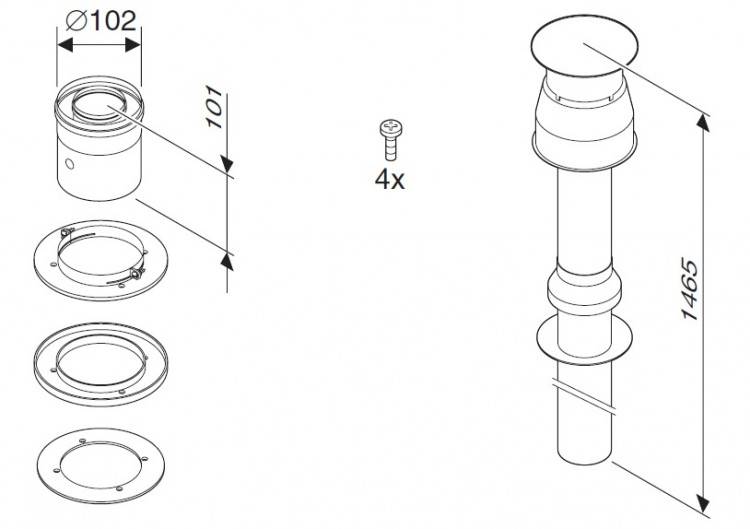

схема монтажа

Широкий ассортимент

Преимущества коаксиального дымохода

Коаксиальный дымоход для газового котла имеет ряд преимуществ:

• удобен в обращении
• практичен
• не портит внешний вид здания

Но самым главным плюсом таких котлов является то, что при его использовании сжигается уличный воздух, а не воздух помещения, где установлено оборудование. Это формирует более удобный для человека микроклимат там, где установлен котел. Таким образом, упрощаются требования, предъявляемые к помещению «котельной» или комнаты для установки газового котла. Исключается необходимость принудительного проветривания помещения, что требуют Санитарные Нормы и Правила «Отопление, вентиляция и кондиционирование» указанные выше.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
Обязательна установка сужающей диафрагмы.
От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
В качестве утеплителя рекомендуют использовать базальтовую плиту.
Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной

При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Преимущества

Главный плюс такой конструкции — это универсальность. Ее можно использовать для всех разновидностей котлов отопления. Максимально эффективная работа — это установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще ряд преимуществ:

• Расположение горизонтально. Нет необходимости в том, чтобы пробивать отверстие в крыше. Достаточно вывести трубу в окно или проделать отверстие в стене, наиболее приближенной к котлу.
• Система газохода изолирована и не связана с воздухом в комнате. Нет риска проникновения в помещение угарных газов.
• Воздух, который попадает с улицы, подходит к камере горения уже подогретым, за счет того, что он контактирует с горячей дымоотводящей трубой. Это способствует повышению КПД котлоагрегата.
• Простота монтажа коаксиального дымохода. Работа по его обустройству не требует особого мастерства и специальных знаний.
• Безопасность. Соосный газоход надежно защищен от риска возгорания, поскольку система охлаждается относительно холодным воздухом с улицы.
• Отсутствие необходимости в оборудовании отдельного помещения котельной. Любое удобное для вас место — кухня, прихожая, пристройка или подвальное помещение, подходят для установки котла.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Монтаж коаксиальной трубы в котлах Navien Ace Coaxial

При монтаже коаксиального дымохода, в первую очередь, убедитесь в наличии (комплектности) запчастей:

1. Колено коаксиальное (1шт.) 2. Впускная/дымоотводящая труба (1шт.) 3. Адаптер для подсоединения коаксиальной трубы (1шт.) 4. Настенная декоративная накладка (2шт.) 5. Фланец для настенной декоративной накладки (1шт.) 6. Соединительный хомут (1шт.)

Выбор выхода впускной/дымоотводящей трубы 1. Коаксиальный дымоход должен крепиться к котлу и выходить наружу. 2. Все опасные вещества и предметы, создающие помеху для доступа к коаксиальному дымоходу, должны быть удалены из помещения.

Размеры установок и предупреждение при установке

Стандартные размеры установок коаксиальной трубы показаны на рисунке.

Внимание! При условии места, где часто и много выпадает снег, устанавливайте на большое расстояние между ними поверхностей земли и впускной/дымоотводящей трубой, чтобы впускная/дымоотводящая труба не засорилась. Место расположения отверстия для коаксиальной трубы

Место расположения отверстия для коаксиальной трубы

• Определите место расположения отверстия для коаксиального дымохода.
• Рекомендуется место расположения определить отверстие выше на 150мм котла.
• Диаметр отверстия — 110 ~ 125 мм.

Внимание! 1) Коаксиальный дымоход, выходящий и помещения, должен быть наклонен немного вниз. (для удаления конденсат 2) Пожалуйста обратите внимание на то, что поскольку края трубы острые, существует опасность поранится при установке

3) После установки дымохода, накройте отверстие на стене декоративной накладкой.

Установка коаксиального дымохода

1) Допускается удлинение коаксиального дымохода не более — 3м, количество колен не более 2 шт. 2) При использовании удлинителя обязательно сожмите места соединений соединительным хомутом.

Осмотр и очистка коаксиальной трубы

1) Надежность крепления соединений частей дымохода. 2) Выходит ли наружу впускная/дымоотводящая труба. 3) Наклонена ли впускная/дымоотводящая труба, выходящая из помещения. 4) Не существует ли преград на выходе впускной/дымоотводящей трубы

5) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения Внимание! Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе

Тип и маркировка «Уплотнительного кольца»

4) Не существует ли преград на выходе впускной/дымоотводящей трубы. Уплотнительные кольца, используемые в данном следующие. После окончания работы по установке обязательно проверьте следующее: Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе

Внимание! Рекомендуется покупать оригинальные коаксиальные дымоходы. В ином случае вы не можете получить гарантию качества продукции

Комплект коаксиального дымохода

См. также монтаж дымохода на не коаксиальные котлы Navien Ace

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

• продукты сгорания проходят по внутренней трубе, нагревая ее;
• воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
• в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
• холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Как выглядит коаксиальный дымоход для котла Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

• мощность отопительного агрегата;
• уровень теплоизоляции в помещении;
• средний показатель месячной температуры воздуха снаружи здания;
• вид используемого топлива;
• общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода

Внутренний дымоход

Плюсы:

• Простая установка в готовом здании.
• Отсутствует дополнительный фундамент.
• Вертикальная направленность дымохода.
• Прекрасная тяга.
• Удобно и просто обслуживать.

Минусы:

• Забирает площадь помещения.
• Неудобное прохождение сквозь этажи.
• Требуется выполнения дополнительных мер по пожаробезопасности.

Правила установки внутреннего коаксиального дымохода

• Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.

• Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.

• При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами. Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
• Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
• С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
• Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
• Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
• При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
• Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
• Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.

Требования к монтажу

Установка подобной конструкции имеет свои правила, которые должны быть описаны в инструкции, прилагаемой к оборудованию. Вносить корректировки и дополнения могут службы газоснабжения и МЧС.

Осуществляя монтаж коаксиального дымохода, важно учитывать определенные требования:

Необходимо соблюдать расстояние от трубы к соседствующему строению, которое высчитывается с учетом технических характеристик сооружения и конструктивных особенностей самой дымовой трубы. При отсутствии дефлектора расстояние должно составлять примерно 8 м

При наличии этого усилителя тяги важно, чтобы промежуток от оконных конструкций до трубы был не менее 5 м. Если стена абсолютно ровная, без дверей и окон, расстояние можно уменьшить до 2 м

Стоит отметить, что в СНиПе не говорится о требованиях к горизонтальным дымоходам, потому остается следовать инструкции от производителя.
Максимально допустимая длина коаксиальной трубы не должна превышать 5 м. В многоэтажных домах для удлинения канала можно применить коллективные дымоходы
Эта проблема решается также за счет подключения к общей системе дымоотвода.
Необходимо обратить внимание на важность создания уклона канала для обеспечения возможности выхода конденсата за пределы конструкции. Уклон в соответствии с уровнем земли должен составлять 3 градуса.
Важно, чтобы все элементы соединялись перед входом трубы в стену.
Расстояние до потолочной конструкции сооружения должно составлять не менее 20 см.
Необходимо, чтобы часть канала, расположенная снаружи, имела длину не меньше 20 см
Оптимальный размер – 60 см.

Проход коаксиального дымохода через стену, выполненную из негорючих материалов

Процесс подготовки отверстия, необходимого для вывода трубы, не отличается особой сложностью. Вырезается проем нужного диаметра, уклон которого направляется к земле. Размер этого отверстия должен равняться соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование о расположении соединения к стене.

Защитить дымоход от обледенения можно только за счет установки дополнительных элементов. Рекомендуется приобрести специальную насадку, которая будет предотвращать замерзанию конденсата. Это приспособление поможет также в случае неправильного проектирования и последующей установки без нужного уклона. Насадка способствует поддержанию температуры внутри трубы на определенном уровне.

Расстояние от канала, подающего газ к дымоходу, должно составлять примерно 60 см.

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

Ошибки при монтаже

К наиболее распространенным ошибкам относится :

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Конструктивный состав коаксиальной трубы для газового котла

Компоненты типовой конструкции Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
3. Для удаления конденсата устанавливают специальные отводчики.

С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

Преимущества и недостатки коаксиальных систем дымоотвода

Определимся с положительными и отрицательными моментами в использовании данного типа дымохода.

Плюсы и минусы

Главный плюс двухканальной системы дымоотвода – воздух забирается с улицы. Обычно котлы его берут прямо из котельной, поэтому становится нечем дышать.
Все коаксиальные дымоотводные трубы очень компактные, поэтому не будут занимать много места.
Сильно уменьшаются теплопотери, этого удается добиться из-за того, что один контур в процессе работы уже частично обогрет.
Экологичность процесса. С таким дымоходом газ сгорает почти на все 100%, поэтому нет выбросов опасных для экологии примесей.
Такой дымоотвод не требует обустройства дополнительного фундамента.
Препятствует возгоранию. Наружная труба греется от газов, идущих от котла, а внутренняя охлаждается от поступающего уличного воздуха. Поэтому даже если с дымоходом будут соприкасаться легковоспламеняемые материалы этой температуры недостаточно для возгорания.
Дымоотвод устанавливается за пару часов, поэтому вам даже не понадобится помощь. Никакого специализированного инструментария не потребуется.
Огромный выбор дымоходов данного типа в магазинах.
Жители не будут дышать выделениями от неполного сгорания топлива.

Появление конденсата, которые в составе имеет вредные примеси и прочие отравляющие вещества.
Придется дожидаться разрешения СанЭпидНадзора, иначе вам могут выписать штраф.
Ограничен по сфере применения, ведь он годится лишь для газовых котлов.
Труба слишком сильно выделяется на общей фактуре дома или квартиры, и это может смотреться совсем не эстетично.
Можно получить штраф, если выяснится, что вы неправильно утилизируете ядовитые конденсационные отходы.
Высокая стоимость. Полимерные детали стоят не особо дорого, но срок службы у них относительно не большой.
Если не утеплять дымоотвод, то при -10 градусов по Цельсию и ниже, уличный выход будет покрываться наледью.

Уникальность устройства

Конструкция подобного приспособления состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и походит название – «коаксиальный».

В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.

Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

У каждого из контуров такого канала существует своя задача:

• один из них отвечает за отведение дымовых газов из топочной камеры котлоагрегата;
• через второй осуществляется подача свежего воздуха, который важен для полноценного сгорания топлива.

Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров

Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

1. Небольшой вес.
2. Низкая стоимость.
3. Простой монтаж.

В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

• Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.

• Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов.Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.
