Конструкция навеса над окном
При наступлении летнего сезона, температура повышается не только снаружи, но и в помещении. Чтобы ограничить поступление солнечных лучей в комнату, можно применить ламинацию на стеклах окон, а лучше всего сделать обычный навес или тент над окном.
Если удачно выбрать габариты навеса, то он может эффективно оптимизировать температуру в каждом помещении, создавая нужный уют и комфорт. Обычно навес – это легкая конструкция, смонтированная над окном, но при этом она должна выдерживать определенную нагрузку от осадков и порывов ветра.
- Комплектующие детали для навеса над окном
- Модульная конструкция навеса над окном
- Монолитная конструкция навеса над окном
- Покрытие навеса над окном – материал для кровли
- Форма козырька над окном
- Способы крепления навеса над окном

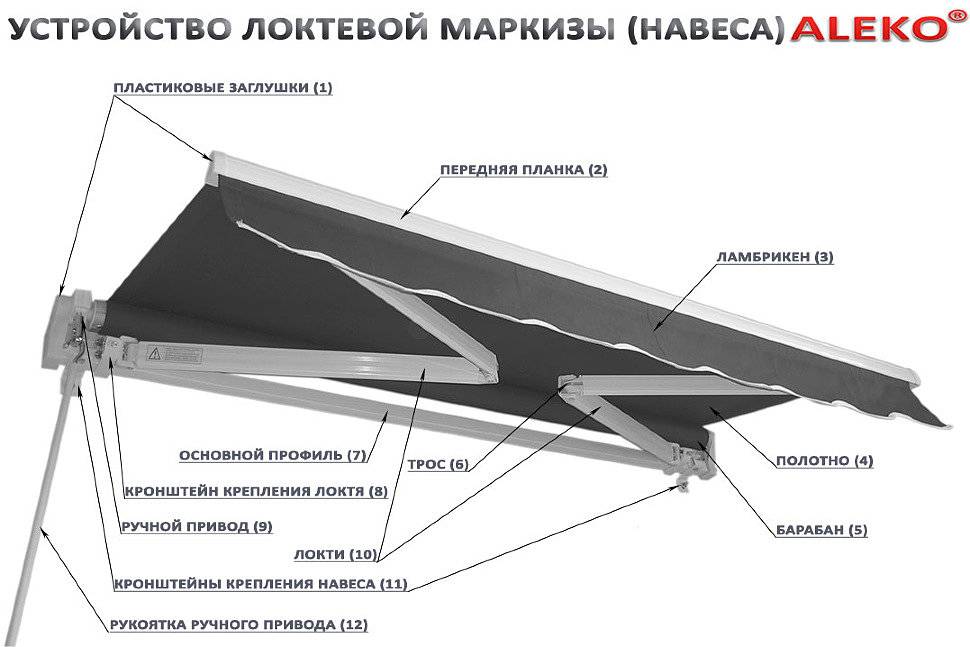

- Какие бывают навесы над окнами
- Функции навеса над окнами
- Защита от осадков
- Обеспечение тени
- Украшение внешнего вида дома
По логике ее необходимо строить на южной стороне дома, там, где он смог бы защищать окно и, соответственно, помещение, от палящих лучей солнца в полдень
При проектировании навеса, важно определить правильно размеры его, форму крыши, материал покрытия и другое. Но самый основной размер укрытия – это его глубина
В идеале он должен быть защитным укрытием от прямых солнечных лучей летом и в то же время давать возможность проникать им зимой в помещение. И к тому же навес должен быть шире окна, в связи с эмпирическим правилом, на 600-900 мм.
Окно при этом имеет стандартные размеры: ширина 1800 мм и высота 1250 мм. Если окна имеют больший размер, то соответственно, расстояние это должно быть еще больше – примерно на 400-500 мм.
Эти рекомендации имеют силу в том случае, когда окно направлено строго на юг или с отклонением не более 15 градусов. Определившись с размерами навеса, необходимо проанализировать архитектурные элементы и отдельные детали дома, и потом браться за разработку конструкции навеса и его отделки.
Рис. 1. Навесы и козырьки над окнами

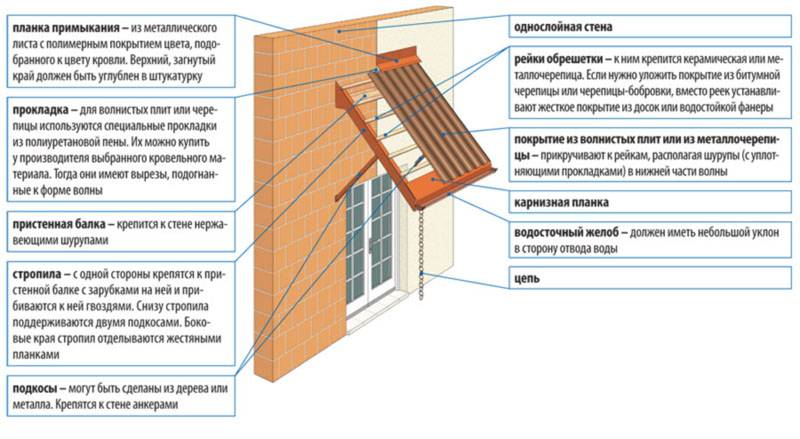

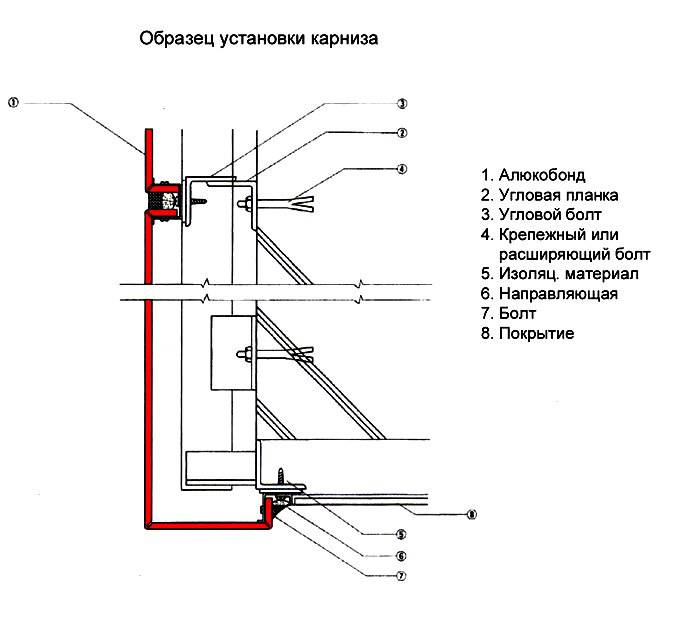

Комплектующие детали для навеса над окном
Подразумевается, что навес над окном устанавливают с целью защиты от дождя, града, снега, а летом от солнечных лучей. У козырька можно выделить несколько составляющих элементов, но главным из них является каркас.
Прочность – это основное условие, которое должно соблюдаться у этой несущей конструкции, поскольку она вынуждена обеспечивать устойчивость и во время ветров, и во время обильного снегопада
Остов обычно делается из профиля, трубы, стального или алюминиевого уголка и при этом немаловажное значение играют опоры
И одной из основных частей навесного устройства является водонепроницаемое покрытие. Для этого чаще всего применяют поликарбонат или металлочерепицу.
Рис. 2. Навес с поликарбонатовым покрытием и коваными узорами

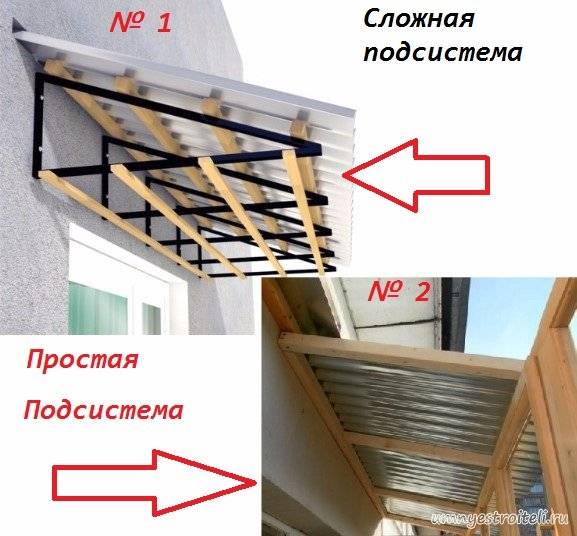

Модульная конструкция навеса над окном
В большинстве случаев козырек представляет собой модульный навес. Чаще всего он делается над крыльцом у входной двери. Но применяется аналогичный навес над балконами и над окнами, поскольку он имеет целый ряд преимуществ:
- Простота изготовления. Навес можно сделать своими руками;
- Замена отдельных элементов при необходимости;
- Обладает большой гаммой цветов и оттенков;
- Доступная цена.
В качестве перекрытия обычно используется цветной поликарбонат.
Рис. 3. Модульные козырьки
Монолитная конструкция навеса над окном
Главным требованием у монолитных навесов является его надежность: выдерживать и порывы ветра и сосульки весенние и снег на крыше. В таких конструкциях обычно козырек делается односкатным, реже двускатным.
Угол наклона должен быть от 15 до 45 градусов. Часто в южных районах, где нет балкона, над окнами делают съемные непрозрачные козырьки. Такой козырек защищает от осадков и от солнечных лучей.
На заметку! Существуют и комбинированные навесы, сочетающие в себе прочность монолитного и изящность модульного навеса
Рис. 4. Двускатный навес над окном
Чертежи и строительство навесов
Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.

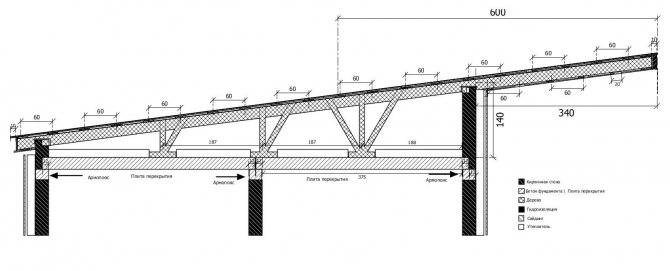

Чертежи навесов для крыльца

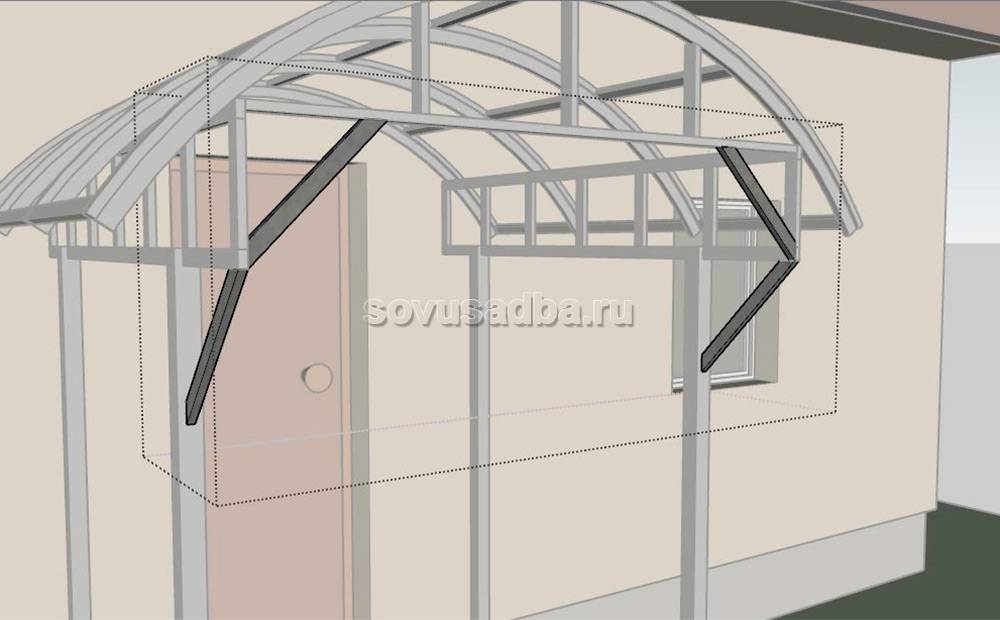

Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.
До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей
Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.
Как сделать навес над крыльцом: приставное кованое сооружение
И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.
Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек
Подготовка к строительству
Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:
- Опорные столбы – профиль сечением 40х40 мм.
- Каркас кровли – профиль сечением 20х20 мм.
- Поликарбонат.
- Цементно-песчаная смесь для фундамента.
- Щебень для засыпки.
- Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.
Обратите внимание: для небольших сооружений армирования фундамента не требуется. Исключение – тяжелые постройки площадью от 5 м2
. Односкатная приставная конструкция
Односкатная приставная конструкция
Бетонирование опорных столбов и монтаж привязки
Одной стороной наш навес крепится к стене дома, а вторую будут поддерживать два опорных столба. Нижним концом они будут фиксироваться в земле, при помощи бетонирования. Уровень заглубления стоек в землю – 110-120 см. Ямы роем соответственной глубины, диаметр – на 20 см больше сечения труб. Последние устанавливаем вертикально и заливаем цементно-песчаной смесью примерно на 40 см.
Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.
Бетонирование столбов
Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.
Крепление привязки к стене
Сборка каркаса кровли
Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.
Обратите внимание: после окончания монтажа каркаса навеса над крыльцом необходимо обработать его антикоррозийным составом. Если профили уже имеют такую защиту, покрываем антикором только сварочные швы и места вхождения метизов. Только после этого можно приступать к укладке кровельного материала
Только после этого можно приступать к укладке кровельного материала.
Готовый навес
И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.
Правильное вкручивание термошайб
Конструкция из поликарбоната
Во второй части этой статьи будут рассмотрены особенности изготовления защитного козырька из такого распространенного материала, как поликарбонат. Его появление произвело небольшую революцию в конструировании большинства видов облегченных и прозрачных для света конструкций. И, действительно, сравнительно недорогой, достаточно прочный и легкий сотовый материал сразу же начал пользоваться повышенным спросом у потребителя и широко использоваться не только при изготовлении навесов, но и при обустройстве теплиц, световых фонарей, декоративных заграждений и т. п.
Из металла и поликарбоната
Любой человек, знакомый с ажурными формами козырька из поликарбоната над входной дверью, наверняка по достоинству оценил его эстетичность и не откажется иметь подобную конструкцию в своем доме. Именно поэтому мы решили помочь домашним мастерам и ознакомить их со спецификой выбора материала каркаса, а также с основами проектирования и практического изготовления подобных конструкций.
Чем отличается козырек от крыши и в чем его преимущества
Крышей принято называть конструкцию, которая устанавливается сверху на торцевые стены или рамы остекления. Она имеет каркас и крепится к внешней стене здания и к остеклению балкона. Чаще всего крыши утепляют с внутренней стороны и обшивают отделкой.
Навес над балконом имеет более простую конструкцию. Фиксируется он на наружную стену дома, иногда дополнительно используются подпорки.
Решившись на установку козырька на балкон, владельцы получат следующие преимущества:
- Главная задача навеса – защита от атмосферных явлений в виде снега, града, дождя. Скопление влаги быстро разрушает напольные покрытия и балконную плиту. Кроме того, козырек незаменим при таянии снега и образовании сосулек.
- Отделка балкона и находящиеся там предметы получат защиту от большого количества солнечных лучей. Владельцам также будет комфортнее находиться в этом помещении в ясную погоду.
- Навесной балкон без крыши открыт для ветра с четырех сторон. Прикрыв его сверху, получается менее продуваемое помещение.
- С расположенных выше балконов и окон могут попадать окурки и другой мусор. Козырек справится и с этой проблемой.
- Для квартир, расположенных на верхних этажах, навес уберегает от нежелательного проникновения посторонних. Спрыгнуть с крыши дома на открытый балкон легче, чем преодолеть навес, который расположен под углом или имеет выпуклую форму.
- Красивый, выполненный из подходящих материалов козырек, украсит внешний вид здания.
Если сравнивать козырек на балкон с крышей, то получаются следующие положительные моменты:
- более низкая стоимость;
- возможность самостоятельной установки;
- малый вес конструкции;
- не препятствует свободному потоку воздуха.
Это интересно: Шкаф на балкон: рассмотрим внимательно
Общие требования
Козырёк дома обрамляет дверной пролет, а значит – влияет на эстетику всего дома. Кроме эстетичного внешнего вида, устройство должно отвечать следующим требованиям:
- Безопасность. К козырькам предъявляются определенные нормы, прописанные в соответствующем СНиПе. При несоблюдении данных требований конструкция рухнет от ветра или избыточных осадков. Особый контроль при монтаже козырька уделяют его наклону.
- Прочность. Очень часто домовладельцы обустраивают над входами тонкие, скорее декоративные козырьки, делать подобные надстройки не рекомендуется. Устройство следует монтировать из долговечных, а главное, прочных материалов, которые выдержат экстремальные условия окружающей среды. Во многом жесткость конструкции обеспечивается качественным и прочным крепежом.
- Конструкция. Само строение козырька играет решающую роль в его долговечности и прочности. Он должен быть значительно шире входной двери, чтобы закрывать дверь от косого ветра и осадков. Ширина козырька зависит от строения фасада, обычно его глубину делают от одного до полутора метров.
Помимо крепежей и полотнища, конструкцию дополняют сточной системой. Вода должна стекать не на землю, а в сосуд или ливневую канаву. Чтобы конструкция работала нужно соблюдать угол уклона и поворот составных элементов.
Чем отличается козырек от крыши и в чем его преимущества
Крышей принято называть конструкцию, которая устанавливается сверху на торцевые стены или рамы остекления. Она имеет каркас и крепится к внешней стене здания и к остеклению балкона. Чаще всего крыши утепляют с внутренней стороны и обшивают отделкой.
Навес над балконом имеет более простую конструкцию. Фиксируется он на наружную стену дома, иногда дополнительно используются подпорки.
Решившись на установку козырька на балкон, владельцы получат следующие преимущества:
- Главная задача навеса – защита от атмосферных явлений в виде снега, града, дождя. Скопление влаги быстро разрушает напольные покрытия и балконную плиту. Кроме того, козырек незаменим при таянии снега и образовании сосулек.
- Отделка балкона и находящиеся там предметы получат защиту от большого количества солнечных лучей. Владельцам также будет комфортнее находиться в этом помещении в ясную погоду.
- Навесной балкон без крыши открыт для ветра с четырех сторон. Прикрыв его сверху, получается менее продуваемое помещение.
- С расположенных выше балконов и окон могут попадать окурки и другой мусор. Козырек справится и с этой проблемой.
- Для квартир, расположенных на верхних этажах, навес уберегает от нежелательного проникновения посторонних. Спрыгнуть с крыши дома на открытый балкон легче, чем преодолеть навес, который расположен под углом или имеет выпуклую форму.
- Красивый, выполненный из подходящих материалов козырек, украсит внешний вид здания.
Если сравнивать козырек на балкон с крышей, то получаются следующие положительные моменты:
- более низкая стоимость;
- возможность самостоятельной установки;
- малый вес конструкции;
- не препятствует свободному потоку воздуха.
Преимущества установки козырька над балконом
Козырек над балконом очень полезная вещь, особенно в том случае, когда балкон находится не на последнем этаже. Ведь именно козырек уберегает его хозяев от негативного воздействия со стороны соседей.
Кроме этого, обустройство козырька имеет такие преимущества:
1. Обеспечение защиты балкона и людей, отдыхающих на нем от попадания прямого ультрафиолетового излучения.
2. Защита от атмосферных осадков, а именно от скопления снега и льда в зимнюю пору, от разрушения влагой балконной отделки.
3. Козырек над балконом значительно снижает продуваемость всей конструкции.
4. Установка козырька способна защитить балкон от попадания на него всякого мусора, грязи, пыли, окурков и т.д.
5. Обустройство козырька на последнем этаже делает квартиру более защищенной от воров, которые способны в нее прорваться через крышу.
Это интересно: Обшивка балкона сайдингом снаружи: освещаем по пунктам
Инструмент и материал для создания козырька.
Качественные материалы и инструменты – залог долговечной конструкции. Для легкой реализации чертежа потребуется:
- Кровельный материал. Обычно он совпадает с покрытием крыши самого здания или прилегающих построек. Одними из самых практичных материалов считаются поликарбонат и металлопрофиль. Однако если на вашем участке кровля из черепицы – используйте ее и на козырьке либо выбирайте другое покрытие в тон основному.
- Крепежи. Для скрепления труб и стоек между собой используют болты, анкеры или саморезы.
- Отделочные материалы. Чтобы защитить металл от коррозии используют грунтовку и эмаль по металлу.
- Сварочное оборудование. Надежнее всего соединить некоторые элементы каркаса сваркой.
- Болгарка, и дрель. Можно использовать как ручные, так и электрические инструменты.
- Кисточки или распылитель. Удобно наносить краску распылителем, если у вас нет такого агрегата используйте краску в баллоне или кисть.
- Индивидуальная защита. Работа с такими инструментами может привести к травмам или отравлению, поэтому обязательно защитите руки перчатками, а дыхательные пути респиратором. При работе со сваркой используйте маску или очки (в зависимости от вида сварки).
Благодаря вышеперечисленным предметам и инструментам вы без труда сможете собрать и смонтировать качественную конструкцию.
Окончательное оформление козырька
После заделывания поверхности крыши козырька вагонкой необходимо положить основу под будущую гидроизоляцию и кровельный материал. Для этого вырезаем три пары 50 мм реек и крепим по поверхности вагонки в местах прохождения стропил, это понятно из фото. Для крепления можно использовать саморезы № 25, но чаще всего применяют те же строительные скобы, но уже № 50. Для прочности и лучшего сцепления поверхность под укладку реек можно обработать водостойким клеем.
Далее поверх закрепленных реек необходимо уложить водостойкую плиту ОСБ, толщиной 8 мм. Посмотрите, как делает мастер на фото. Она обеспечит необходимую жесткость ската крыши и всей конструкции козырька. Предварительно измерим размеры будущих плит ОСБ, вырезаем куски требуемого размера и примеряем их месторасположение на крыше козырька над входом.
Важно! Наиболее сложным в креплении плит ОСБ является обеспечение правильного стыка краев плит в верхней части крыши. Даже вырезанный идеально ровный торец необходимо будет подгонять своими руками, место стыка обязательно обработать герметиком
Плиты ОСБ укладываются ламинированной поверхностью вниз, а шероховатой – вверх. По краям плиты пришиваем пластиковый или металлический уголок, закрывающий торцы досок и плиты от влаги, как на фото.
Технология проведения работ
Металлический козырек вы должны будете изготовить по следующему алгоритму. На стене следует обозначить места для установки опор. Из профильных труб изготавливается каркас. Изделия могут иметь треугольное сечение. Элементы каркаса свариваются между собой. Каркас необходимо укрепить ребрами жесткости, количество которых будет зависеть от длины конструкции.
Далее в каркасе выполняются отверстия, через которые навес будет крепиться к стене. Для работы можно использовать дрель с насадкой для металла. Крепежных отверстий должно быть около 4. Каркас крепится к стене, а профильная труба обрабатывается грунтовкой. После того как поверхность высохнет, каркас окрашивается. При изготовлении козырька на следующем этапе можно заняться установкой укрывного материала. Для этого можно использовать шурупы.
Зачем забору козырек
Купить козырек на забор можно на любом строительном рынке или в интернете. Цена таких изделий сильно варьируется. Крышки для столбов и секций вдоль всего забора имеют множество названий: шапки, шляпки, колпаки, козырьки, навесы. Эта накрывная составляющая ограждений выполняет одновременно две функции: декоративную и защитную. В последнее время стало популярным использовать в строительстве заборов не только козырек для столбов, но и секционный навес вдоль всей ограды.
Колпаки на столбы забора производятся самых разных видов, форм, текстур и цветов. Некоторые обеспечиваются дополнительной подсветкой или имеют специальные выемки для установки светильников, например, полусфер.
Процесс установки металлических колпаков на заборные столбы
Заборные шапки-козырьки являются не только завершающим штрихом оформления ограждений, но и их надежной защитой от непогоды и вандалов. В некоторых случаях наличие защитных элементов не только рекомендовано, но и обязательно. Так, например, кирпичный забор прослужит на много лет дольше, если его обеспечить соответствующими декоративными навесами.
Такие изделия предохраняют опоры от попадания внутрь влаги и защищают кирпичную кладку от дождя и снега. Обеспечив козырек вдоль всего ограждения, можно не только продлить срок службы забора, но и помочь ему надолго сохранить свою первоначальную красоту. Колпаки и навесы прекрасно декорируются уличной подсветкой.
Монтаж заборных козырьков с фонарями
Виды навесов в зависимости от основного назначения
Цель использования навеса определяет следующие виды:
- Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель – укрыть от дождя и ярких солнечных лучей.
- Сооружения для автомобилей. Их основное назначение – стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.
Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.
Каркас двускатного козырька
Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.
Навес домиком — один из популярных вариантов
Способ первый
Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.
Как сделать козырек над дверью в виде домика
Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.
Способ второй
Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.
Пример двускатного крыльца со стропильной системой
Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.
Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.
Из металла
Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.
Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.
Двускатный козырек над крыльцом из металлической трубы
Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).
Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)
Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.
