Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Известные производители систем остекления

  • Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
  • Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
  • КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
  • SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.

Нормы для частных домов

Согласно нормативам, размещать газовое отопительное оборудование можно только в помещениях с хорошей вентиляцией, которые находятся:

  • На первом этаже здания;
  • На уровне цоколя или в подвале;
  • На чердаке;
  • На кухне (для установки на кухнях подходят только котлы мощностью не более 35 кВт).

В последнем случае необходимо учитывать не один норматив, а сразу два. Первый из них позволяет устанавливать агрегаты мощностью до 35 кВт, а второй – до 60 кВт. Речь в данных нормативах идет только об отопительном оборудовании – к любым другим устройствам, использующим газ, никакие требования не предъявляются.

Чтобы точно знать, какого норматива нужно придерживаться в конкретной ситуации, необходимо обратиться в местную газовую службу – именно ее сотрудники будут после установки вводить оборудование в эксплуатацию. Информацию о действующих нормах можно получить и у проектировщика – в конце концов, источник информации особого значения не имеет, важен лишь результат.

Результатом в данном случае является понимание правил установки газовых котлов. Кроме того, нужно иметь представление о том, какое помещение нужно для газового котла, чтобы его можно было установить и ввести в эксплуатацию, пройдя через этап согласования с соответствующими службами.

Размещение газового котла в частном доме в зависимости от его суммарной мощности должно осуществляться следующим образом:

  • Мощность до 150 кВт – установка возможна на любом этаже, где имеется свободное отдельное помещение;
  • Мощность от 150 до 350 кВт – оборудование можно устанавливать в отдельном помещении не выше первого этажа, а также в пристройках.

Окно в газовой котельной. Требования СНиП к котельным

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении.

Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования.

В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;• высота потолков в помещении должна быть не менее 2,2 метра;• не допускается отделка стен, потолков и полов горючими материалами;• между полотном двери и полом должен быть зазор для поступления воздуха;

• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;• подача воздуха производится через отверстие в двери или зазор между полом;• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;

• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

• для дымохода в стене пробиваются канал, который необходимо утеплить;• не допускается подача продуктов сгорания в жилые помещения;

• дымоход газового или твердотопливного котла должен быть выше конька крыши;

• котел устанавливается на полу или на стене, вдали от электроприборов;

• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной.

Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке.

Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа.

В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено.

Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров.

Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух.

В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

Фото. Расположение оборудования в топочной

По площади котельная в частном доме должна быть не менее 6 квадратных метров.

Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются.

Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки.

Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(22 votes, average: 3,59 5) Загрузка…

Требования СНиП на газовые котельные в доме

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах; • высота потолков в помещении должна быть не менее 2,2 метра; • не допускается отделка стен, потолков и полов горючими материалами; • между полотном двери и полом должен быть зазор для поступления воздуха; • размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм; • подача воздуха производится через отверстие в двери или зазор между полом; • размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла; • вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

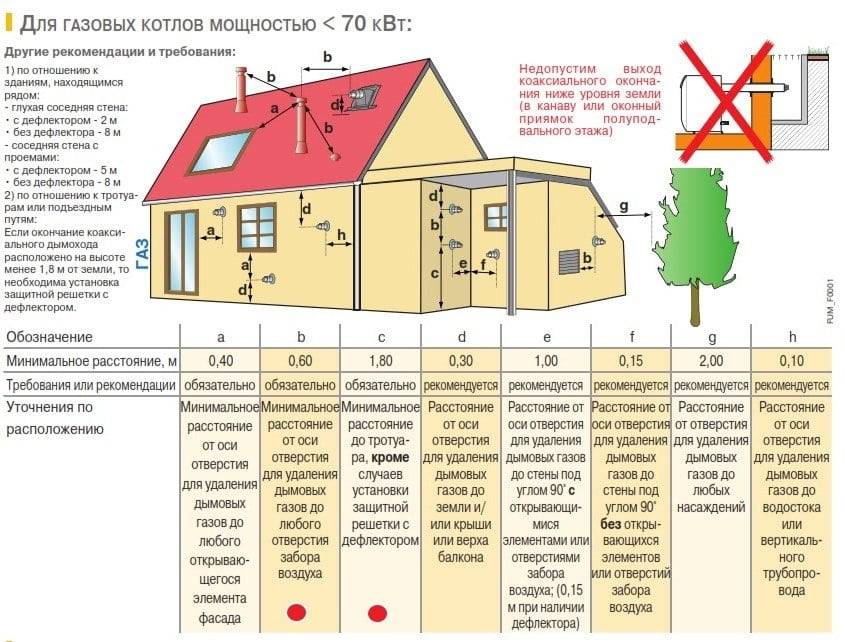

3. Дымоход в газовой котельной частного дома

• для дымохода в стене пробиваются канал, который необходимо утеплить; • не допускается подача продуктов сгорания в жилые помещения; • дымоход газового или твердотопливного котла должен быть выше конька крыши; • котел устанавливается на полу или на стене, вдали от электроприборов; • обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Вентиляция в частном доме для газового котла нормы требования. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

  • на чердачном или мансардном этаже;
  • в подвальном помещении;
  • на кухне.

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

  1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
  2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
  3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
  4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
  5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
  6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
  7. Обязательно наличие естественного освещения и системы вентиляции.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

  • СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
  • своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Площадь остекления в газовой котельной: площадь, вентиляция и коммуникации

Перед началом оборудования газовой котельной, нужно ознакомиться с определенными правилами и нормами, которые предусмотрены для такого хозяйственного помещения.

Для того чтобы в будущем котел работал эффективно, не было перерасхода топлива, следует заранее сделать проект, продумать место и определить площадь остекления в газовой котельной.

Обустройство такого помещения несет в себе значительные финансовые затраты.

При допущении ошибок и несоблюдении правил, исправлять их обойдется дороже, чем сделать все верно изначально. Проделанная работа потом будет проверяться несколькими инстанциями.

Соответствие размеров газифицированного здания нормативам

При конструировании бойлерной, работающей на газе, учитывается мощность отопительного агрегата. Согласно этому параметру рассчитывают объем топочного отделения.

В таблице представлен минимальный объем и место оборудования топочной, соответствующий определенной мощности нагревательного прибора:

Мощность устройстваОбъем помещенияМесто расположения агрегата
До 30 кВт7,5 куб.м.встроенное отделение или кухня
30-60 кВт13,5 куб.м.пристройка, отдельное помещение в доме
60-200 кВт15 куб.м.автономно стоящее здание, пристройка, цокольное или подвальное помещение

В таблице показано, что дозволяется монтаж в кухне устройств мощностью не более 30 кВт. При этом ее площадь должна составлять около 4 кв.м.

Если отопительное оборудование расположено в подвале либо на цокольном этаже, стены и перекрытия, смежные с другими помещениями, должны обладать паро- и газо- непроницаемостью. Помимо этого, при применении отопительных приборов мощностью до 300 кВт необходимо предусмотреть наличие обособленного выхода на улицу.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

  1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
  2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
  3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб

Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Требования к окнам в котельной

Итак, высота от полового покрытия до самого потолка котельного помещения, должно быть не меньше 230 см. Любые настенные варианты устройства должны устанавливаться на высоте не меньше одного метра. К тому же дымоход должен будет расположен примерно в двух метрах от основного уровня полового покрытия, и конечно выходить в наружу, то есть на улицу по заранее сделанной вытяжной системе. Этот уровень также должен учитываться в размере от двух метров от основного уровня почвы на любом участке.

Более утепленная котельная комната зачастую оснащается дверью и оконным проемом. Обычно в топочной системе имеется место для соединения с водопроводом, то в данном случае общий объем котельного помещения согласно нормативам СНиП он может не увеличиваться.

Котельное помещение должно быть оснащено одним или несколькими металлопластиковыми оконными конструкциями. Их основная площадь должна составлять не меньше полуметра квадратных метров. Должен прекрасно проветривать помещение при возможной утечке газа.

Если же общий объем топочного участка будет больше 15 кубических метров, то к общему параметру придется дополнительно подбавить не меньше 0.03 квадратных метров. И этот расчет составляет на каждый кубический метр топочного участка. В котельной здания из деревянного материала должен быть постоянный приток кислорода через уличный проем. Этот зазор должен составлять примерно 150 на 200 мм, и конечно оснастить зазором под дверью не меньше 2 см.

Обязательно необходимо утеплить основную перемычку оконного проема, благодаря этому полностью снизить потерю тепла комнаты. Здесь вы сможете рассмотреть таблицу по основным требованиям установки любых окон.

Известные производители систем остекления

  • Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
  • Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
  • КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
  • SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.

Строительные нормы

Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.

Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.

У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).

Варианты устройства котельной в частном доме:

  • в подвальном помещении, на цокольном этаже;
  • в нежилой комнате коттеджа;
  • на чердаке или на плоской кровле;
  • в пристройке;
  • в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
  • в собственном передвижном модуле.

Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).

Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).

В последнем случае котел можно установить в кухне, при соблюдении требований:

  • стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
  • потолок не ниже 2,5 метров;
  • обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
  • хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
  • ширина двери – от 0,8 метра.

Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).

Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–). Не разрешается установка в подвалах котлов на сжиженном газе.

На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном фундаменте, не соприкасающемся с основным.

Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др.) – с песком в составе.

Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.

Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.

Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.

Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.

Требования к проемам в котельной

Все знают: если нельзя, то очень хочется! Вот и мне все же хочется убрать этого металлического монстра с глаз долой в специально выстроенное для него отдельное помещение.

А класть ритуальные поклоны газовщикам и пожарным в случае несоответствия его нормативным документам не хочется, поэтому пойду я изучать требования к окну в котельной, попутно делясь полезной информацией с вами.

Размеры

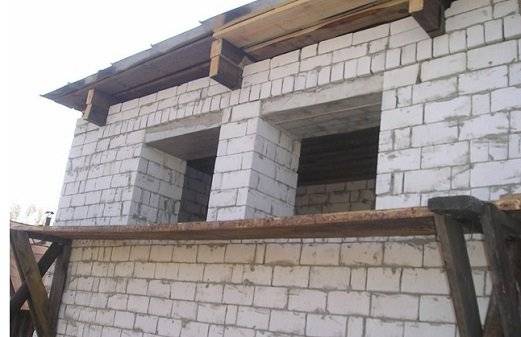

Так как пристрой будет возводиться своими руками, для начала нужно понять, какого размера его делать. Ничего, кроме собственно самого газового котла, в нем размещать не планируется, сам он занимает меньше одного квадратного метра вместе с обвязкой, поэтому, вроде как, и не нужна нам большая котельная.


Фото газового отопительного котла

Два на полтора? А вот и не получится, потому что кубатура этого помещения строго регламентирована нормативными документами, а именно СНиП II-35-76 и СНиП 2.04.08-87:

  • высота помещения от точки установки оборудования до потолка должна составлять не менее 250 см;
  • размер по нормам в плане должен быть таким, чтобы объем котельной был не менее 15 кубометров. То есть, при минимальном значении высоты площадь нельзя делать меньше 6 квадратных метров. Это при установке котла мощностью до 150 кВт. Но более мощные в частный дом и не ставятся обычно.


Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

Уточню: все это касается только тех топочных, в которых устанавливается газовый котел с открытой камерой сгорания, берущий воздух для сжигания топлива из помещения. У нас именно такой, менять на более современное оборудование с закрытой камерой не собираемся – цена не устраивает и уровень шума.

Разумеется, в котельной должны быть двери: в смежное помещение и выход на улицу. Требование по габаритам к ним одно: ширина не менее 80 см. Высота стандартная.

С окнами – совсем другая история. Во множестве статей на эту тему вы встретите одну и ту же рекомендацию: площадь остекления должна быть 0,5 квадратных метра, не меньше. Но это справедливо только в отношении того самого помещения объемом 15 кубометров, а если оно больше?


Вместо одного можно сделать два маленьких окна

СНиП дает ответ на этот вопрос: размер окна в котельной частного дома рассчитывается исходя из того, что на каждый дополнительный кубометр должно приходиться 0,03 кв.м. площади окна.

В принципе, это классические требования к организации естественного освещения, не имеющие никакого отношения к требованиям газовых служб

Они будут обращать внимание на другое – на конструкцию окна

Конструкция

Если на площадь окна в котельной инспекторы могут не обратить внимания, то к остальным его характеристикам они очень даже придираются. Чтобы этого не случилось, и вам не пришлось демонтировать и менять окна и двери или пытаться «договориться» с чиновниками, учтите следующее:

  • двери должны открываться из помещения котельной наружу;
  • дверь в смежную комнату может быть только из жаростойкого материала;

Металлическая дверь в помещение топочной

куда должны открываться окна – не важно, важно, чтобы открывалась хотя бы одна фрамуга или форточка для проветривания помещения в случае утечки газа;
для притока воздуха с улицы входную дверь устанавливают так, чтобы под ней оставалась щель шириной 2 см. Или в стене, на высоте 30 см от пола нужно делать отверстие размером 15х20 см.. Расположение приточного канала в стене


Расположение приточного канала в стене

Есть ещё одно важное требование к тому, какое должно быть окно в газовой котельной: допускается только одинарное остекление. То есть, никаких стеклопакетов

Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла). Просто одно стекло.

Потому что окно должно исполнять роль легко сбрасываемой конструкции на случай взрыва газа.

Известные производители систем остекления

  • Rehau GENEO – это учет основных функциональных данных. Материал – алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
  • Novotex Termo – станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
  • КБЕ – это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
  • SALAMANDER – это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

  1. Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
  2. Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
  3. Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
  4. По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
  5. В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

Вентиляционная система

Вентиляция котельной (доступ свежего воздуха, отвод отработанного воздуха)  – одно из важнейших требований к закрытым техническим помещениям с газовым оборудованием. Воздухообмен в помещении данного типа должен быть трехкратным, то есть за один час весь объем воздуха сменяется три раза.  Воздуховоды проводят под потолком, приточные окна располагаются внизу на противоположной стене от теплового агрегата, а иногда их располагают на двери. Размер приточного отверстия на двери должно быть не меньше 0,025 м2.

Вентиляция в газовой котельной может быть отдельной или частью общедомовой системы. Величина вентиляционных ходов рассчитывается исходя из мощности оборудования и места забора воздуха. Если воздух приходит в котельную с улицы, то на 1 кВт мощности котла необходима площадь 0,08 м2 вентиляционных окон, если из смежного помещения –  до 0,3 м2.

Требования перед проектированием газовой котельной

Газовые котлы имеют ряд преимуществ:

  • высокий уровень КПД;
  • минимальный уровень выбросов отравляющих вредных веществ в воздух;
  • полная автономность в работе.

При установке оборудования на газу владельцы могут столкнуться с проблемами, так как к таким котельным предъявляются повышенные требования безопасности. Все они прописаны в документах, закрепляющих нормы на газоснабжение и оборудование.

Отопительный котел в частном доме должен быть установлен в специальном помещении. В соответствии с требованиями безопасности запрещено оборудовать под топочные санузлы. Если для газового оборудования будет выделено отдельное помещение, нужно предварительно ознакомиться с требованиями СНиП, которые утверждены в 2016 году. Они закрепляют условия, которые должны быть обеспечены при установке твердотопливного или газового котла, а также любого вспомогательного оборудования для организации отопительной системы дома.

Особые требования к котельным в частном доме предъявляются в связи с тем, что это объект повышенной пожароопасности. Все утвержденные нормы предусматривают выполнение мер, которые направлены на обеспечение надежности и безопасности помещений, предотвращение несчастных случаев из-за утечки газа.

Помещение под топочную должно соответствовать следующим требованиям:

  • высота потолка должна быть не менее 2 метров 20 см;
  • площадь помещения должна составлять не менее 6 квадратных метров;
  • в котельной обязательно должно быть окно, площадь остекления в котельной с газовым котлом должна быть не меньше 0,5 квадратных метра;
  • под дверью необходимо сделать отверстие, которое обеспечит подачу свежего воздуха.

К оборудованию должен быть обеспечен свободный доступ. К периметру помещения особых требований нет

Важно, чтобы учитывалась ширина проходов. От котла до противоположной стены необходимо оставлять расстояние в один метр

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
