Швеллер и винтовые сваи
Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.
При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.
Применение швеллера в свайно-винтовом фундаменте
Обвязка фундамента на винтовых сваях
При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров
На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием
По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием
По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.
Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима. Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо
Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.
Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.
Обвязка винтового фундамента применяется для любого строения при необходимых условиях.
Технология и материалы для обвязки винтовых свай фундамента
Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

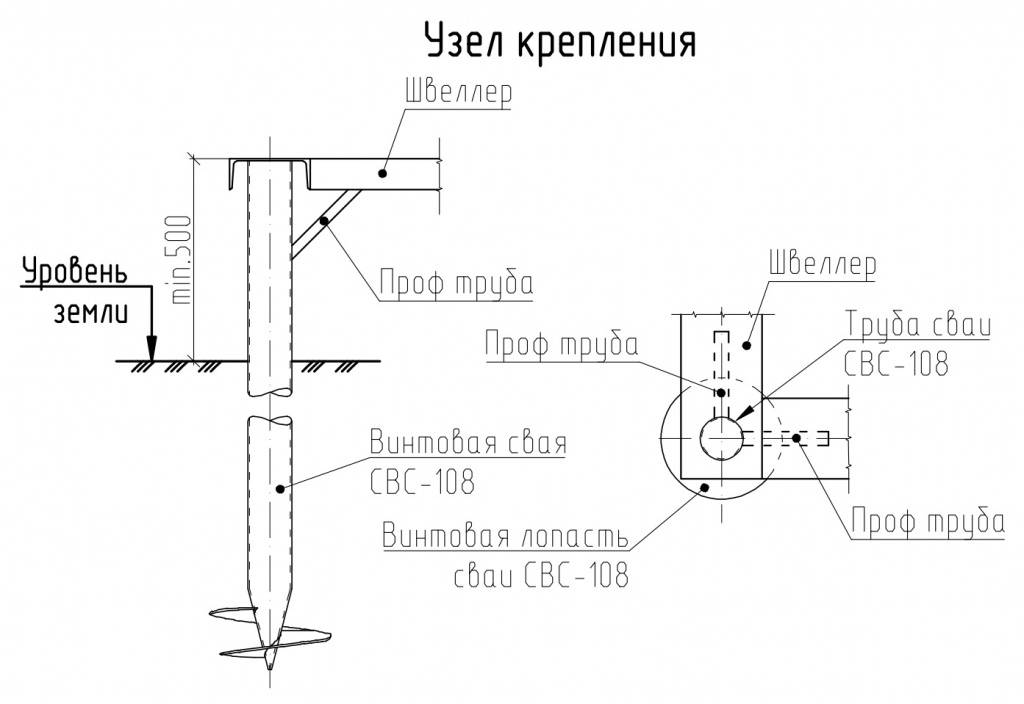

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.
Определение обвязки свайного фундамента
Для легких каркасных домов подойдет обвязка брусом
Каждая погруженная в землю свая обладает определенным запасом прочности и несущей способности. В процессе эксплуатации на трубы действуют сильные вертикальные нагрузки. Кроме этого на опоры давит грунт при намокании, пучении и высыхании. Такие условия вызывают перекос изделий, если они не имеют дополнительной поддержки.
Обвязка винтовых свай — процедура, благодаря которой все трубы жестко соединяются в единую конструкцию. Выполняется она сразу после установки, чтобы исключить малейшую вероятность нарушения вертикального положения изделий.
Обвязка свайного фундамента брусом применяется при строительстве легких каркасных, деревянных домов, сооружений из пеноблоков или щитов. При этом первый ряд венцов является одновременно ростверком и опорой для балок. Обвязочный брус должен обладать высокой прочностью, твердостью и устойчивостью к влаге. Для его изготовления выбираются дорогостоящие сорта древесины, такие, как дуб, кедр и лиственница. Затем допускается укладывать легкие и недорогие фрагменты из ели или сосны.
Строительство коммуникаций в свайном фундаменте
Трубы СВФ поднимаются на уровне от полуметра до метра над землёй. Такое расстояние между сваями и грунтом позволяет без особых проблем установить все необходимые инженерные сети:
| Коммуникация | Описание строительства |
|---|---|
| Водопровод | Установка водопроводных труб в СВФ фундаменте подразумевает решение проблемы их утепления. Для этого используют минераловатный утеплитель и обмотку из полистирола. В районах с суровым климатом используют саморегулирующиеся нагревательные кабели. Они будут поддерживать оптимальную температуру воды и не дадут образовываться ледяным пробкам в трубах. Монтаж кабеля может производиться как внутри, так и снаружи трубы. |
| Канализация | Сливающиеся в канализацию воды имеют комнатную температуру, так что их не нужно утеплять так основательно, как водопровод. Достаточно будет одного слоя обвязки минеральной ватой. |
| Заземление | Не рекомендуется использовать опоры с ростверком для заземления системы электроснабжения дома. Проходящие токи приведут к преждевременному разрушению фундамента. Для заземления следует создать отдельно стоящую конструкцию из трёх свай, обвязанных металлической проволокой. Столбы для такого устройства не должны быть покрыты защитным слоем. |
| Электричество | Если электросети заходят дом в районе цоколя, их в обязательном порядке следует защитить специальным кожухом. |
Что ещё важно знать, обустраивая СВФ:
Чтобы изолировать расстояние между грунтом и полами дома используется забирка. Эту имитацию цоколя изготавливают из сайдинга или профнастила.
Можно выполнить пристройку из кирпичной кладки, но под неё потребуется подготовить основание

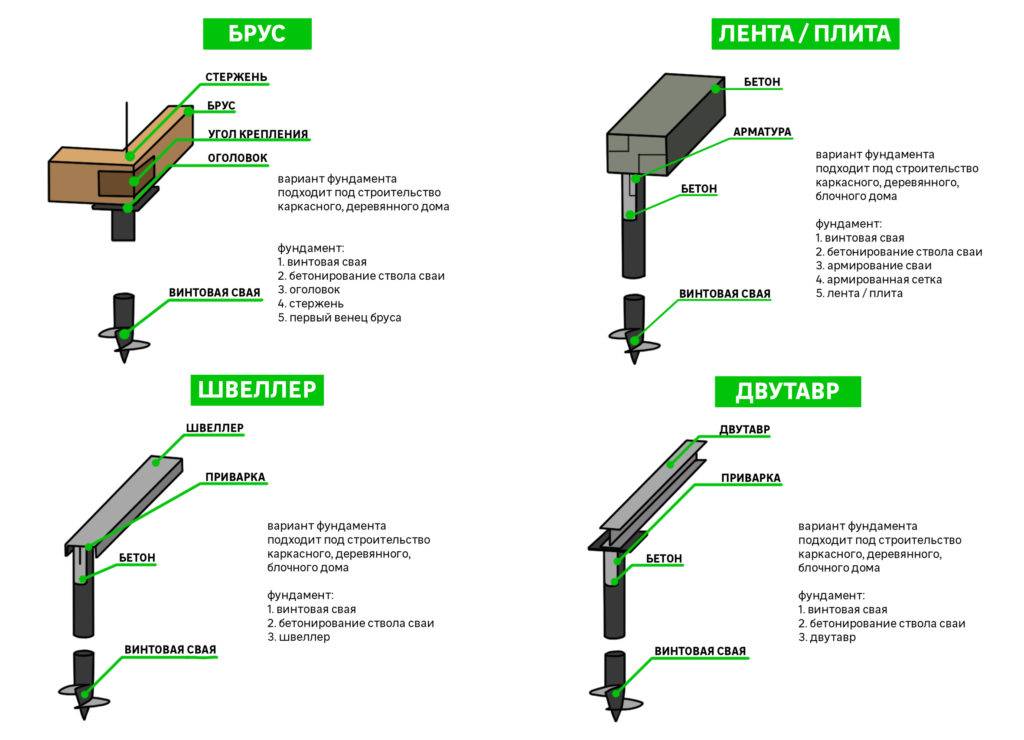

Выбор обвязки
Перед началом работ своими руками нужно выбрать, какой элемент будет играть роль ростверка фундамента. Существует несколько вариантов обвязки свайного основания:
- брусом;
- металлопрокатом;
- железобетоном.
Выбор зависит от конструктивного решения здания. Для каркасного или деревянного дома подойдет брус. Несущая способность свай не позволяет опирать на них массивные здания, но если принято решение строить своими руками небольшой одноэтажный дом из пенобетона или кирпича в качестве свайного ростверка лучше выбрать металлический прокат или железобетон.
Обвязка брусом
Важно правильно выбрать материал для изготовления ростверка. Можно привести следующие рекомендации относительно выбора древесины:
- минимальный размер сечения — 150х150, величина подбирается в зависимости от нагрузки;
- древесина для изготовления должна быть хвойных пород первого или второго сорта;
Обвязка с помощью бруса
- материал не должен быть поражен гнилью, грибком или плесенью;
- лучше всего выбирать древесину, срубленную в северных регионах в конце февраля-начале марта, это обеспечит высокое качество и прочность верхнего слоя;
- перед закупкой материала выполняют расчет необходимого количества, к получившемуся значению прибавляют 3-5% на непредвиденные расходы;
- нормируемая влажность древесины — 12%.
Обвязка брусом выполняется в таком порядке:
- обработка купленной древесины антисептическими составами и антипиренами для повышения сопротивления возгоранию;
- во время высыхания пропитывающих составов проверяют оголовки свай, которые должны находиться в одном уровне (с помощью лазерного или водяного уровня);
- на оголовки свай укладывают рубероид или другой рулонный гидроизоляционный материал (крайне не рекомендуется использование толя, поскольку эта гидроизоляция устарела и не может обеспечить надежность);
- соединяют угловые элементы обвязки брусом (сделать это можно соединением «в лапу» или «в пол дерева»), предварительно выполняют запилы на древесине;
- в стыке бруса прокладывают джут;
- раскладывают линейные элементы (закрепление к свае выполняется таким же образом);
- соединение бруса по длине выполняют «в пол дерева» или «косым прирубом», при этом стыки размещаются только над оголовками, расположение стыков на пролетах недопустимо;
Схема соединения углов
- в деревянных балках высверливают отверстия, которые проходят насквозь;
- чтобы выполнить крепление, через отверстия в оголовках и обвязке продевают болты или шпильки и затягивают их.

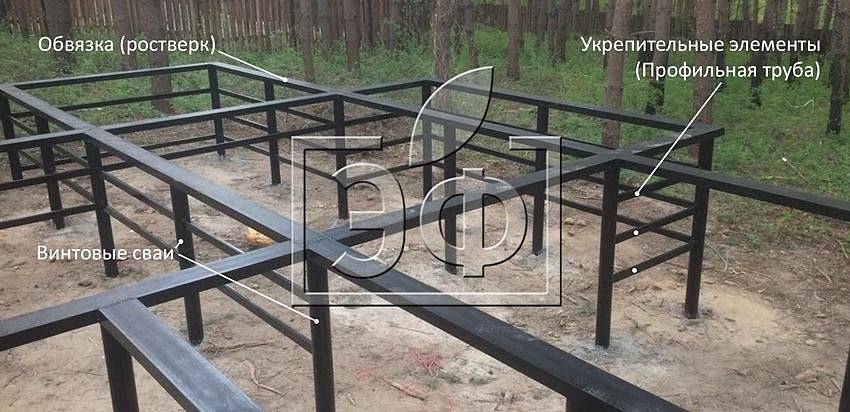

Обвязка металлопрокатом
Существует несколько вариантов проката, которые используют в качестве ростверка. Может выполняться обвязка винтовых свай швеллером, двутавром, трубой квадратного или прямоугольного сечения. Между ростверком и оголовком нет необходимости укладывать гидроизоляцию, поскольку эти элементы выполнены из одного материала — стали. Гидроизоляция должна быть предусмотрена между ростверком и стеной дома.
Металлическая обвязка
Росверк из швеллера располагают таким образом, чтобы при рассечении по вертикальной плоскости он приобретал вид буквы П. Соединение элементов конструкции между собой выполняют на сварку. Двутавр располагают так, чтобы стенка находилась в вертикальном положении.
При использовании швеллера не применяют оголовки, для двутавра и трубы они нужны. При изготовлении ростверка швеллера, верхнюю часть сваи заливают бетоном, в который закладывается деталь. Чтобы выполнить крепление к фундаменту дома после отвердевания бетона эту деталь приваривают к швеллеру. Двутавры и трубы для фундамента также закрепляются с помощью сварки на кольцевой шов.
При помощи железобетона
Создание железобетонной обвязки выполняется поэтапно.
Порядок действий:
- Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
- Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
- Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
- Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
- Опалубку снимают через 10 дней после заливки.
- После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.
ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше
Использование хомутов
Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.
Уголком
Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:
- Каким способом уголок крепится к свае;
- Какое расстояние выдержано от грунта до нижней части обвязки.
Существует несколько правил, используемых для осуществления обвязки с помощью уголка:
- Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
- Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
- Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.
Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.
Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:
- Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
- Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

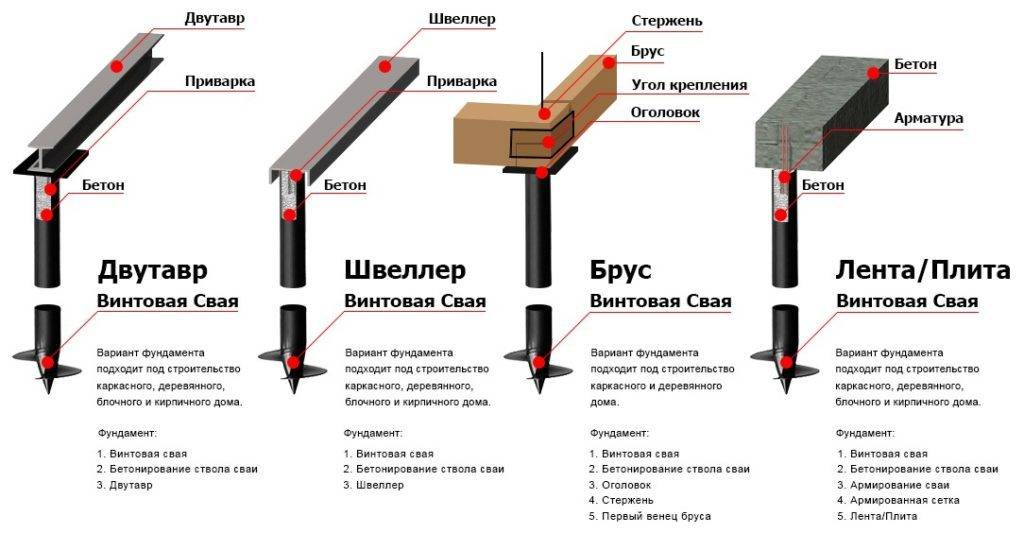

Варианты обвязки

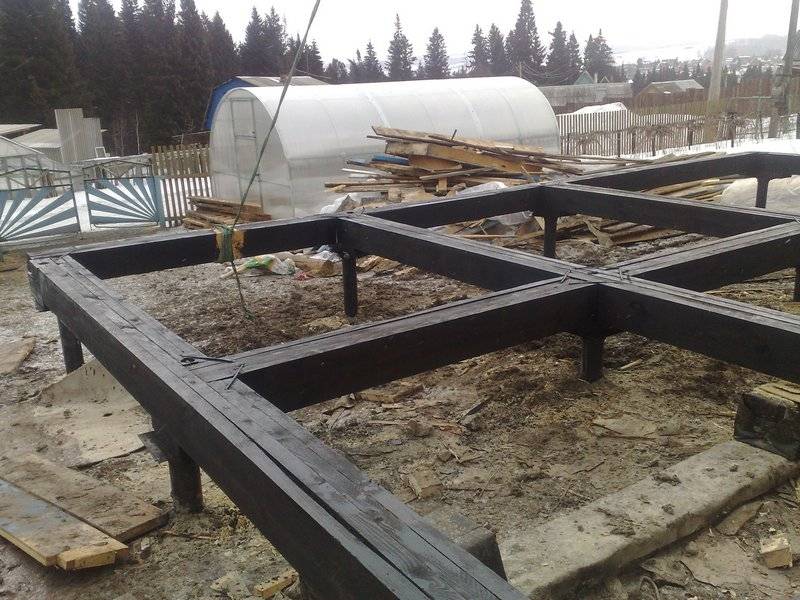

Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
- Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.

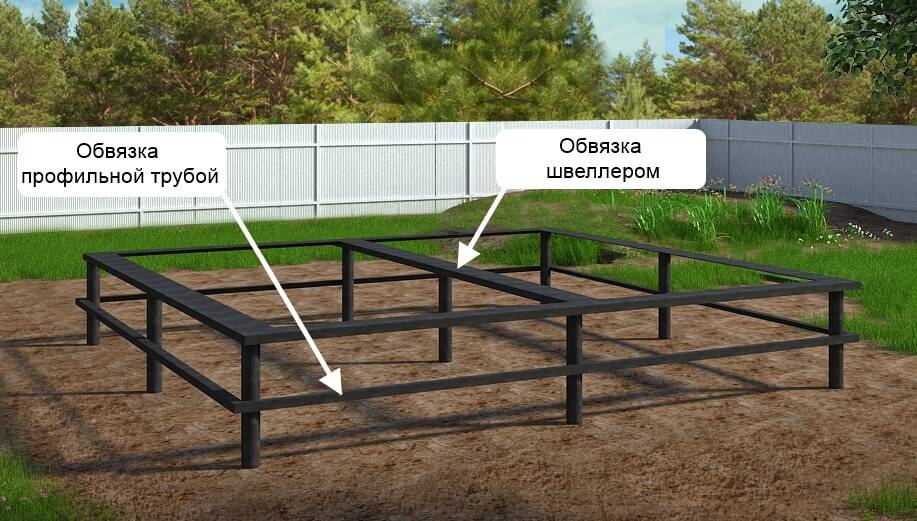

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
- Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Усиление арматурой
Обвязывать основание здание можно стальной арматурой. Для этого используется сварочный аппарат. Арматуру складывают в виде сетки и прочно скрепляют сваркой. В строительстве редко используется данный метод, поскольку после сварочных работ сталь утрачивает свою высокую техническую прочность. Арматура может стать более гибкой и спровоцировать появление деформаций.
Альтернативой сварочным работам является ручной метод стальной обвязки. Арматуру связывают прочной проволокой и фиксируют специальными крюками. Проволокой обвязывают участки стыков, её прочно закручивают. Вместо проволоки можно применить специальные крепежи, которые не закручиваются.
Расчет нагрузки
При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.
Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.
Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.
Отличия ростверка и нижней обвязки фундамента
Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.
Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.
Этот элемент строения используют в следующих ситуациях:
- когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
- когда строение приподнято над землёй более чем на 1 метр;
- для массивных сооружений;
- для сооружений на подвижных грунтах.
Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.
Применение швеллера и двутавровой балки
На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.
При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.
Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Буронабивной свайный фундамент
Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.
Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ
Особенности
ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.
Рисунок 13. Конструкция фундамента ТИСЭ
Другие особенности буронабивного основания:
- Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
- Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
- Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.
При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).
Устройство
Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.
Общая технология устройства:
- Разметка расположения железобетонных опор.
- Бурение скважин и подготовка расширений в нижней их части.
- Изготовление и установка армирующего каркаса из рифленой арматуры диаметром 12-16 мм для буронабивных свай.
- Гидроизоляция скважин путем расположения в них рулонного гидроизоляционного материала.
- Заливка скважин бетоном с тщательным уплотнением для удаления воздуха из смеси.
Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании
- Сборка опалубки для железобетонного ростверка.
- Изготовление армирующего каркаса и его связка с арматурой свайных опор.
- Бетонирование монолитной ленты.
Фото 15. Бетонирование монолитной ленты поверх железобетонных свай
Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.
Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:
Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.
Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб
