Фундаментные блоки — разновидности и характеристики, рекомендации по укладке

Маркировка фундаментных блоков

Все сплошные фундаментные блоки ФБС маркируются определенным образом. В общем виде маркировка представляет собой AL.B.H-X, где:

  • A – тип блока (сплошной, пустотный или с вырезом).
  • L – длина в дециметрах.
  • B – ширина в дециметрах.
  • H – высота в дециметрах.
  • X – тип бетона, использованного в производстве.

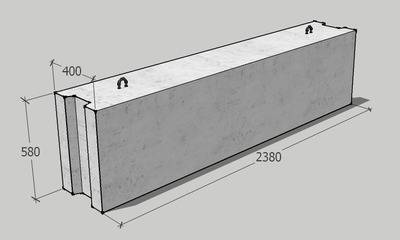

Расшифровка маркировки ФБС

Характерной особенностью маркировки блоков выступает округление длины и ширины до дециметров. С учетом этого расшифровка, к примеру, маркировки ФБС24.3.6-Т осуществляется так:

  • ФБС – сплошной тип фундаментного блока;
  • 24 – округленная длина в дециметрах (2380 мм);
  • 3 – ширина в дециметрах;
  • 6 – округленная высота в дециметрах (580 мм);
  • Т – тяжелый бетон.

Если же в производстве блоков использовался легкий керамзитовый бетон, то вместо буквы «Т» в конце будет стоять «Л» или «П», а если силикатный бетон – «С».

Обратите внимание: согласно п. 5.1 ГОСТ 13579-78, маркировочные надписи всегда наносятся на боковую часть блоков

В п. 5.2 говорится, что их нужно хранить штабелями высотой не более 2,5 м. Их сортируют по маркам и партиям, укладывают вплотную друг к другу.

Как организовать хранение ФБС

Знание принципов маркировки важно еще и для того, чтобы при покупке блоков иметь возможность проверить, соответствует ли вес размерам. Если масса меньше, чем должна быть для бетона определенной плотности, значит производитель использовал другую марку или же в процессе смесь была недостаточно уплотнена и получилась пористой

И в том, и в другом случае прочность изделия не будет соответствовать заявленной.

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

  1. Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.
  2. Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

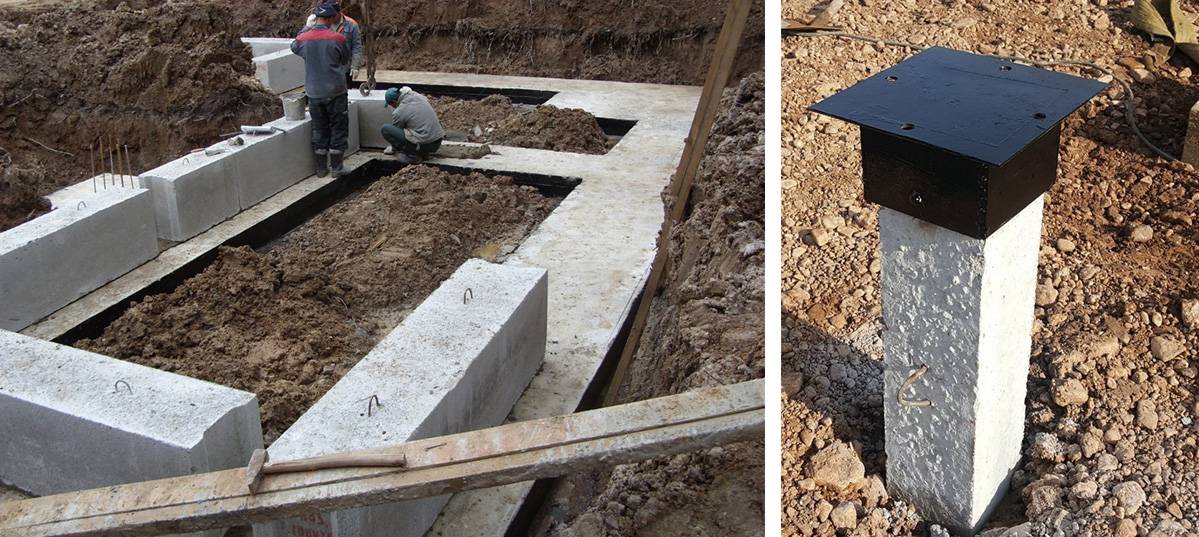

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

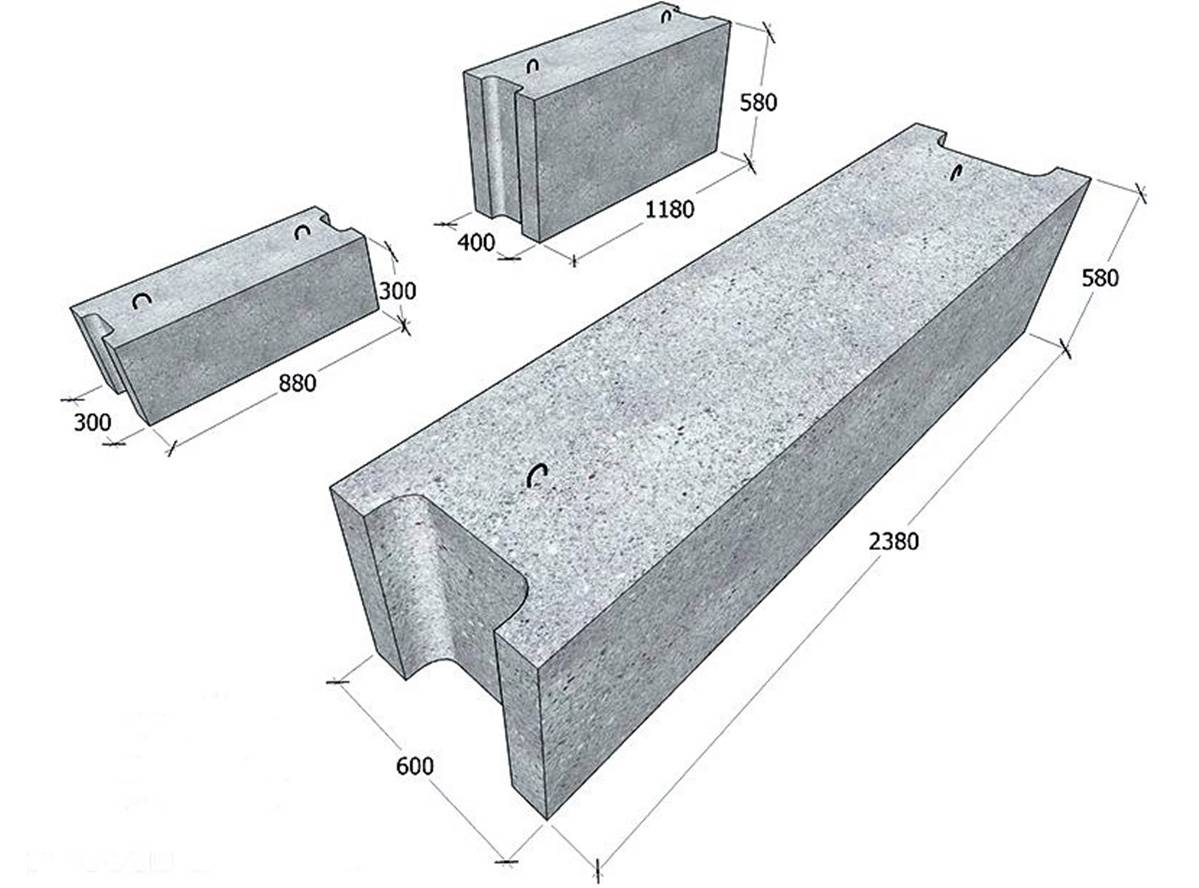

Размеры блоков ФБС по ГОСТ

Разновидности ФБС-блоков, используемых в строительстве

Размеры и технические характеристики ФБС указываются в ГОСТе 13579-78. Всего существует 12 разновидностей в зависимости от материала, используемого при изготовлении и размера.

На боку каждого изделия нанесена его маркировка, состоящая из букв и цифр в последовательности:

  • Тип (ФБС, ФБП или ФБВ).
  • Высота в дм.
  • Длина изделия в дм.
  • Ширина в дм.
  • Тип бетона (Т – тяжелый, С – силикатный, Л – легкий).

Например, ФБС12-5-6-Т: блок ФБС, длиной 1180 мм, шириной 500 мм, высотой 580 мм, выполнен из тяжелого бетона.

ФБС также разделяют по степени обработки поверхности:

  • А3 (лицевой под покраску).
  • А5 (лицевой под плитку (укладывают на раствор).
  • А6 (лицевой неотделываемый).
  • А7 (нелицевой, остается скрытым после завершения работ).

Какие виды фундаментов можно из них делать

Чаще всего из ФБС монтируют блочный ленточный фундамент. Составные части устанавливают по периметру будущего строения, в пазы между ними заливают раствор, который после затвердевания превращает конструкцию в монолит.

Иногда блоки используют для создания столбчатого фундамента, если планируют легкую постройку (например, из щитов) или если размер сооружения небольшой (баня, сарай). ФБС устанавливают в грунт, сверху на них монтируется ростверк. Также как и с ленточным, столбчатый фундамент из бетонных блоков сокращает время работы и снижает затраты.

Такой тип фундамента имеет недостатки:

  • Невозможность организовать подвал.
  • Подходит не для всех типов грунта.
  • Нельзя возвести тяжелое или многоэтажное сооружение на таком основании.
  • Плохая устойчивость при горизонтальных нагрузках.
  • Большие теплопотери здания.

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

  • Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
  • Соответствие нагрузок от здания на грунт его сопротивлению.
  • Устойчивость к воздействию касательных сил морозного пучения.
  • Стойкость к воздействию грунтовых вод.
  • Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

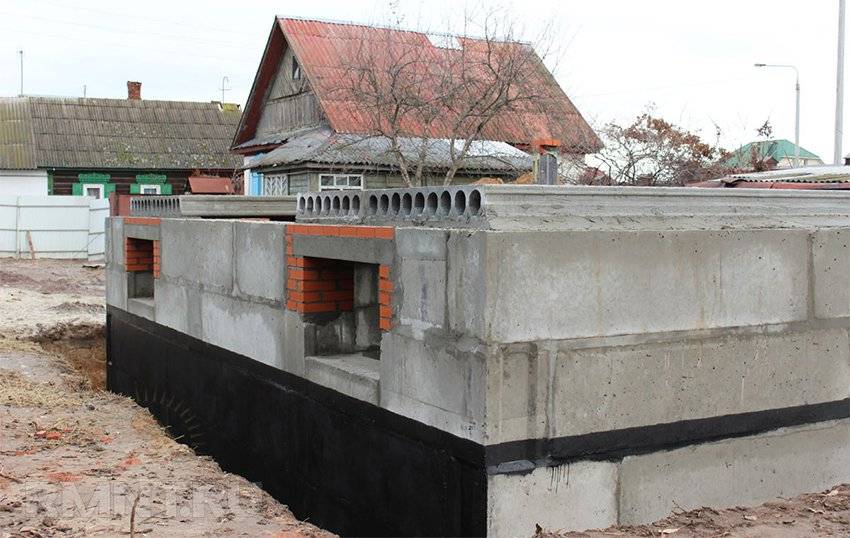

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Характеристики материала для строительства стен

Характеристики подобных изделий стандартизированы. Это упрощает выполнение монтаж. Выбирая материал для возведения фундамента либо стен, стоит познакомиться с основными техническими характеристиками, от которых зависит возможная область использования и эксплуатационные свойства.

Вес

Масса бетонного блока напрямую зависит от:

  • геометрических параметров;
  • конструктивных особенностей;
  • класса бетона, который использовался производителем в процессе производства изделия.

Масса бетонного блока варьируется в интервале:

  • 350 – 700 кг при длине 880 мм;
  • 310 – 960 кг при длине 1180 мм;
  • 970 – 1960 кг при длине 2380 мм

Размеры

Производители предлагают несколько типоразмеров, благодаря которым можно конструкцию любого размера.

К стандартным параметрам стоит отнести:

  • Высоту 280 либо 580 мм4
  • Ширину 300 – 600 мм с шагом 100 мм;
  • Длину 880, 1180, 2380 мм.

Марка

Условное обозначение бетонного изделия способно рассказать о его особенностях. Производители предлагают три основные типа:

  • ФБС. Монолитные. Со сплошным сечением. Усиленные арматурой из стали. Имеют наилучшие прочностные характеристики. Выдерживают значительную нагрузку при эксплуатации;
  • ФБВ. Монолитные с пазом. Для изготовления используется бетон, подвергаемый дополнительному армированию. Специальные вырезы позволяют проложить коммуникации различного вида;
  • ФБП. Пустотелые. Имеют полость внутри, что снижает их прочностные параметры. Подходят для возведения стеновых конструкций. Для устройства основания применяются только при строительстве легких зданий;
  • ФЛ. Изделия с характерной трапециевидной формой. Монтируются на подготовленное основание для увеличения его несущей способности.

Расчет подпорных стенок разных видов и конструкций

Вычисления выполняются на основании пособия к СНиП 2.09.03-85. Расчет проводится по двум группам предельных состояний и включает в себя проверки по:

  • устойчивости стены к сдвигу;
  • прочности грунта основания;
  • прочности элементов подпорной стенки и узлов соединения;
  • допускаемым деформациям;
  • допустимым размерам раскрытия трещин.

Выполнить эту работу достаточно сложно даже профессиональному строителю. Необходимо оперировать большим количеством формул и учитывать сразу несколько факторов, которые воздействуют на конструкцию. При необходимости построить сооружение с большой степенью ответственности рекомендуется обратиться за помощью к опытным специалистам. Декоративные стенки можно сооружать без расчетов, исходя из минимальных требований (для массивных стен она указаны ранее).

Если вид подпорной стенки и ее конструкция подобраны правильно, а при сооружении не нарушалась технология, такой защитный элемент позволит обеспечить безопасность как при сильном, так и при небольшом перепаде высот на участке.

Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

Сфера применения

Блоки ФБС применяют для строительства зданий различного назначения при невозможности заливки монолитного основания

Сборные изделия используются для устройства фундаментов многоэтажных сооружений с большим весом и для возведения опоры дома в частном строительстве. Уровень востребованности диктует прочность фундамента из блоков, которая дополнительно обеспечивается металлическим остовом внутри каждой штуки.

Сборные основания применяют там, где заливка монолитных участков неприемлема по разным причинам:

  • большая удаленность от завода по изготовлению бетонных смесей;
  • неблагоприятный климат для твердения материала в открытых условиях;
  • неготовность заказчика к длительному возведению нулевого цикла;
  • желание сократить трудовые затраты на объекте.

Сборные элементы для протяженного фундамента не применяют на пучинистых почвах и просадочных грунтах, т.к. лента из отдельных блоков плохо сопротивляется изгибающим усилиям. В таком случае используют подложку из фундаментных подушек или делают монолитную плиту под всем домом.

В нестабильном грунте фундамент из ФБС можно сделать, если есть система разделения давления в виде свай или отдельных столбов с соединением ростверком или плитой. Нужно установить обычные блоки, чередуя их с монолитными участками для повышения прочности на изгиб, при этом делается пошаговая перевязка швов между рядами сборных элементов.

Вырезы в изделиях используют для прокладки коммуникаций, что удобно для индустриализации строительства. Из облегченных элементов производится укладка стен цоколя, подвала, используются блоки с наполнителем из шлака, керамзита, с силиконовым типом вяжущего.

Как правильно подобрать размеры ФБС блоков для строительства

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.

Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат

При строительстве фундаментов и возведении стен применяются изделия высотой 580 мм. Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей.

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

Технология производства работ

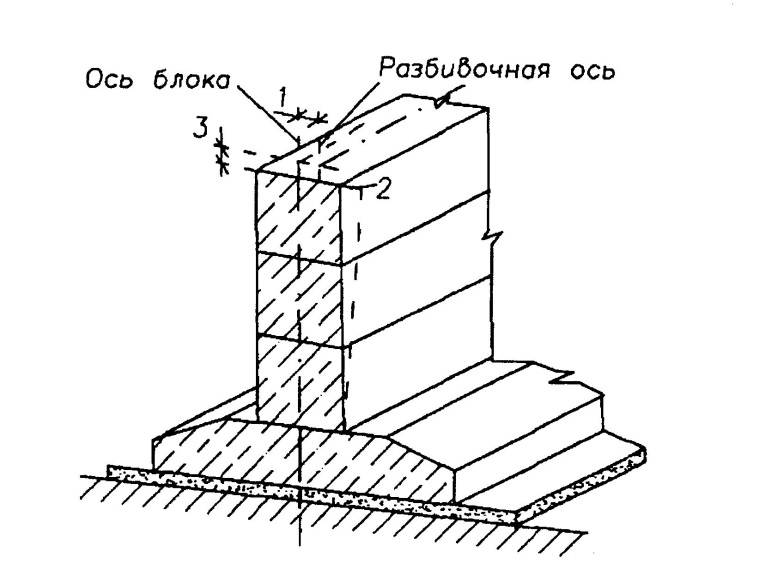

Схема устройства сборного фундамента

Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.

Подготовительный этап

На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве

Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение

Земляные работы

Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

Схема укладки блоков ФБС

При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.

Подготовка основания

На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после  высыхания основание считается готовым к монтажу фундаментных блоков.

Монтаж сборных элементов

Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.

Укладка фундаментных элементов

С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.

Завершающий этап сборки фундамента

После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.

Особенности проектирования

Подпорная стена может иметь определенное назначение. В зависимости от этого, конструкция предусматривает четыре составляющих, а именно:

  • фундамент;
  • водоотвод;
  • тело;
  • дренажную систему.

Именно подземная часть должна соответствовать техническим нормативам и выполнять основную функцию, тогда как тело предназначено для эстетических целей. Высокими стенки считаются, если они имеют высоту больше 2 м над уровнем почвы

На этапе проектирования важно предусмотреть еще и то, какой будет задняя стенка

Классификация здесь ведется по уровню наклона, он может быть:

  • лежачим;
  • пологим;
  • крутым.

В последнем случае речь идет о прямом или обратном скате. Профили таких стен могут быть самыми разными. Но в основном это трапеция или прямоугольник. Грани обладают разными уклонами, это касается первой из упомянутых конструкций.

Ленточный фундамент фбс: особенности монтажа фундаментных блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины.Обратите внимание! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой. От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента

Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

Обратите внимание! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм

И цена за штуку изделия составит всего 300 руб

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ.

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

  • тип грунта;
  • глубина залегания подземных вод, а также промерзания почвы;
  • размеры основания, которые выбраны в соответствии с габаритами будущего здания;
  • план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

  • Подготовка участка, то есть разметка, земляные работы, освобождение траншей.
  • Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.
  • Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
  • Укладка блоков.
  • В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

  • Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.
  • Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
  • Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
  • Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
  • Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.
  • Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
  • Слой раствора между рядами должен быть не менее 1,5 сантиметров.
  • Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Поделиться ссылкой:

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

  • Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
  • Во вспомогательных точках установить металлические штыри.
  • Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

  • Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
  • Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.
  • Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
  • Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.
  • После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
