На каком расстоянии необходимо устанавливать винтовые сваи?

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!

В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Определение шага между сваями

От правильности расчетов зависит долговечность основания. Шаг между сваями зависть от:

• Веса и конструктивных особенностей возводимой постройки;
• Типа грунта;
• Вида ростверка;
• Несущей способности свай.

При закладке свайного фундамента минимальный шаг между сваями составляет 1,7 метра. Каждый случай требует индивидуальных расчетов. Учитывается конструкция здания, тип возводимых опор и их диаметр, плотность ростверка. Минимальный шаг рассчитывают 3хD, где D – диаметр используемой сваи. Для деревянных свай этот показатель должен соответствовать 0,7 м, железобетонных – 0,9 м.

Шаг меньше двух метров запрещен действующими СНиП. Если речь идет о наклонных сваях, то шаг может составлять 1,5D.

Максимальный шаг может достигать 8D. Большее расстояние приведет к тому, что ростверк разрушится и постройка просядет.

Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

• Под каждым углом.
• На пересечении несущих стен и перегородок внутри строения.
• У входной части.
• Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

• Тип и масса строительных материалов, которые будут использоваться для возведения стен.
• Вес перекрытий, включая пол и потолок.
• Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
• Количество людей, которые будут проживать в доме, и меблировка помещения.
• Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Определение нагрузки на фундамент

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте

Ранее мы писали как построить каркасный дом на винтовых сваях.

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта

Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает

Какие шаги делать между винтовыми сваями?

Скажем сразу, что все индивидуально и рассчитывается отдельно для каждого проекта дома, но в среднем расстояние между винтовыми сваями должно быть около 2 метров, но не больше 3 метров. Всё зависит от каркаса дома, который вы используете, обычно одноэтажные и двухэтажные дома не требуют очень близкого расстояния между сваями, но многие компании, которые занимаются установкой винтовых свай пытаются продать нам как можно больше и устанавливают сваи чуть ли не каждый метр, такой фундамент нам с вами не нужен, зачем переплачивать в два раза больше?Устройство свайного фундамента имеет две главные отличительные особенности, которые можно отнести к преимуществам. Первая — возможность заглубления до 30 м с целью достижения плотных слоев грунта. Вторая — устройство основания под строительство дома в местах, где никакие другие виды фундаментов невозможно заложить по техническим и экономическим причинам, например, над водой.

Ниже приведем примеры и преимущества использования свайного фундамента:

• Данный вид фундамента не требует дополнительных земляных работ, например, раскопку котлованов или траншей.
• К дому, построенному на сваях легко пристроить дополнительный объект
• По сравнению с ленточным фундаментом работы над фундаментом на сваях занимает всего несколько дней.
• Возведение фундамента на сваях не зависит от погодных условий и времени года.

Разновидности и порядок размещения свай

В настоящее время разработано множество разновидностей свай, которые отличаются друг от друга по нескольким параметрам:

• По внешнему виду — от круглого до многоугольного сечения, с прямоугольной, пирамидальной и конусной формой стержня;
• По конструкции — пустотелые, сплошные, трубчатые, цельные, составные;
• По материалу — деревянные, металлические, железобетонные, бетонные, комбинированные;
• По типу насадок — конические, раздвижные, с уширением, винторезом и без них;
• По способу армирования — продольные, поперечные, напряженные, ненапряженные и без армирования;
• По функционалу — стоячие и висячие.

1. Стоячие сваи — конструкции, которые устанавливаются с заглублением до плотных слоев грунта. В этом случае нагрузка поглощается непосредственно грунтом, на который опирается свая.
2. Висячие сваи — конструкции, в которых нагрузка от веса дома передается через боковые поверхности сваи в почву. Этот тип наиболее часто реализуется в пирамидальных и конических сооружениях для внедрения в плотный грунт, под которым может находиться водоносный слой.

Расположение свай зависит от характеристик почвы, рельефа местности и может быть одиночным, рядовым, кустовым и комбинированным. Одиночный вариант обычно используется для укрепления элементов плитного фундамента по центру, под отдельными стенами или углами.

Рядовый вариант — самый распространенный при устройстве свайных фундаментов, он может быть применен по линии одной стены, по периметру здания и под перегородками.

Кустовое расположение свай представляет собой усиление одиночного варианта в какой-либо точке застройки, где несколько столбов, расположенных близко друг к другу, выполняют функцию единичной опоры.

Комбинированный вариант расположения свай используется на сложных рельефах и подвижных грунтах, когда в различных точках пятна застройки необходимо заложить один или несколько столбов в целях усиления определенного участка свайного фундамента.

Способы закладки фундамента

Существует несколько основных способов устройства свайного фундамента в индивидуальном строительстве.

Что лучше железобетонные сваи или винтовые?

Заливка железобетонных свай предполагает бурение скважины расчетной глубины, после чего туда внедряется армированный каркас и подается бетонная смесь. Забивание готовых свай с прочными и заостренными концами производится с использованием специальных машин, оборудованных молотом на гидро- или пневмоприводе.

Вдавливание свай требует специального оборудования. Этот способ используют в населенных пунктах, где работа забивающей и вибрирующей техники нарушает покой граждан, либо на участках, где динамические воздействия на грунты могут вызвать оползни, эрозию почвы или обвалы со склонов гор.

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Устройство винтового фундамента

На территории РФ и стран СНГ постройки на свайных фундаментах пока не пользуются большой популярностью несмотря на то, что о них стали говорить все чаще. Это связано с тем, что многие отдают предпочтение ленточным или плитным фундаментам, так как они встречаются чаще.

Однако есть случаи, когда устройство фундамента винтового типа делает его практически незаменимым. Примером можно назвать глинистый грунт при высоком уровне грунтовых вод.

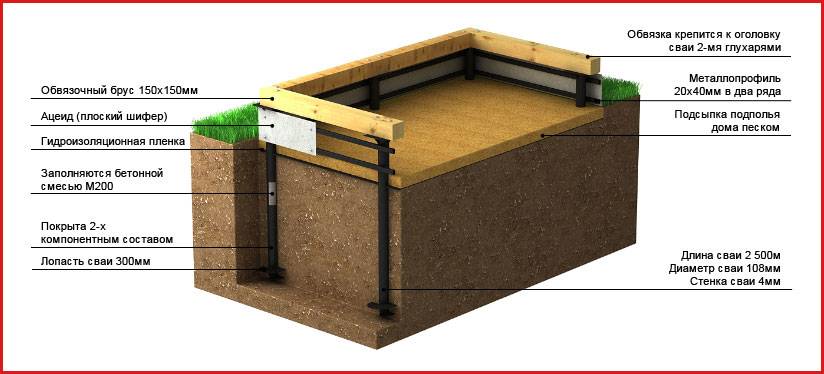

Особенностями устройства винтового фундамента можно назвать нижеприведенные моменты:

1. В качестве свай используются как обычный столбы, так и специальные винтовые конструкции.
2. Располагают опоры на углах здания по периметру и в местах размещения стен. Глубина, на которую уходит свая, зависит от различных факторов, как и расстояние между ними.
3. Все опоры соединяются между собой обвязкой, представленной деревянным брусом или металлическими швеллерами.
4. Образованное пространство между сваями могут просто задекорировать или провести возведение кладки, на которую будет оказываться часть нагрузки.

Преимуществами этого типа основания назовем:

1. Низкая стоимость.
2. Срок службы на протяжении многих десятилетий.
3. Практичность.
4. Быстрота выполнения монтажных работ, которые при наличии нужного оборудования можно выполнить самостоятельно.
5. Надежность и устойчивость при весеннем пучении.

Как ранее было отмечено, важным моментом является расположение свай на правильном расстоянии друг от друга, так как от этого зависит правильность распределения нагрузки.

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.
• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

Допустимые величины

Согласно имеющимся стандартам, установлено меньшее расстояние между сваями для каркасного объекта равное величине 3d. Буквой d обозначается диаметр используемой сваи. К примеру, при деревянных сваях требуется придерживаться определенного размера в 70 см, у железобетонных свай это значение равно 90 см. Это требование является обязательным к соблюдению, в противном случае уменьшается уровень надежности фундамента, а значит и строения.

Совет:

требуется учесть, если сваи забиваются под определенным наклоном, тогда обязательно сокращение расстояния. Шаг винтовых свай

должен равняться величине 1,5d. Главное предварительно тщательно подрассчитать все величины. При наличии сильного склона на периметре участка, опоры следует устанавливать часто, чтобы увеличить уровень надежности фундамента.

Максимальное расстояние между сваями

ограничивается определенными требованиями. Специалисты считают, что в некоторых случаях монтаж свай осуществляется так, чтобы промежуток между ними равнялся 5d или 6d. Примениморасстояние между сваями в значении 8d. Для этого требуется наличие максимально надежной почвы и маленькой нагрузки на сам фундамент и грунт. Кроме того, эксплуатация объекта также должна быть маленькой.

Расстояние между сваями для каркасного

объекта, установленного на песчаном грунте, применяется значение 4d. Это объясняется тем, что при использовании минимального промежутка, может уплотниться почва, что значительно затруднит последующие монтажные работы.

Чтобы выполнить правильный расчет требуется определение толщины уплотнения почвы, которое проявляется в процессе возведения фундамента. Это исключит возможность появления пространственного уплотнения при осуществлении монтажа свай. Поэтому установлен минимальный шаг, который равняется трем диаметральным величине опорного столба. Меньшее расстояние не предусматривается. Но есть исключения, например, монтаж свай наклонной разновидности, в данном случае промежуток сокращается вдвое.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

• фактическую массу надземных конструкций и отделочных материалов;
• примерный вес мебели и оборудования, включая коммуникационные системы;
• снеговые и ветровые нагрузки;
• несущую способность грунта (точное значение принимается по расчету);
• технические характеристики винтовых свай;
• коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

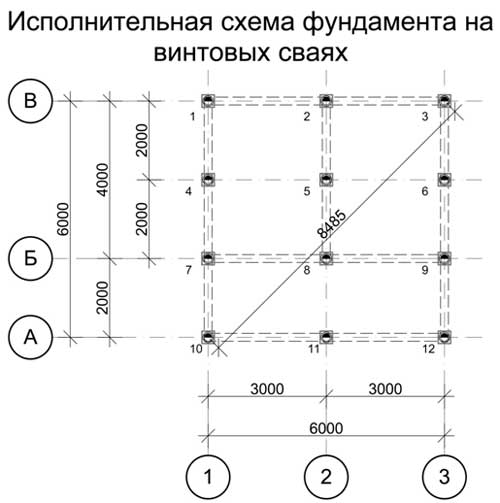

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

• полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
• снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Виды опор и параметры допустимой тяжести

На текущей момент рынок предложений представлен различными типоразмерами винтовых свай, что позволяет выбрать подходящие опорные элементы под конкретные виды возводимых строений.

Площадь лепестковой подошвы – один из определяющих параметров, от которого зависит несущая способность фундамента. Величину рассчитывают по классической формуле:

В частном домостроении в большинстве случаев используют стержни диаметром 59-159 мм. Так, сваи, диаметр которых равен 89 мм, применяют для строительства веранд и беседок.

Сваи с большим диаметром трубы (108–159мм) подходят для строительства кирпичных построек, бань из бруса, одноэтажных домов и двухэтажных каркасных построек. Назначение некоторых свай с типичными параметрами отражены в таблице:

Диаметр ствола, мм	Длина сваи, м	Диаметр винта, мм	Толщина стенки, мм	Несущая способность одной сваи, т	Назначение фундамента
54, 76	1,5–4	150–200	2–3	0,8–2,5	опоры для ограждений, беседок, террас
54–89	2–3	150–200	2–3	2,5–4	опорные стенки для борьбы с оползанием грунта
89–108	1,5–4	200–250	3–4	2–7	для уселения проблемных фундаментов
89–108	2–4	200–250	3–4	4–7	для усилия причалов
89–114	2–4	200–300	3–5	4–8	в качестве фундамента для деревянных, каркасных, кирпичных, щитовых домов, бань, хозблоков и других легковесных построек
108–168	2–4	200–300	3,5–3	5–9	в качестве опорных элементов для фундамента, усиленного ростверком

Винтовые сваи с большим диаметром трубы (до 325мм) характеризуются высокими допустимыми нагрузками, что позволяет их использовать для строительства тяжелых конструкций, в том числе промышленных объектов.

Длину столба выбирают, зная глубину промерзания грунта. Для большинства российских регионов для почвы характерна точка промерзания, равная 1,5 м. Поэтому сваи длиной 2–2,5 м (с учетом высоты цоколя) считаются традиционными.

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

Вычисление общей нагрузки на фундамент:

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

Исходя из расчета, можно сделать вывод, что в данном случае нужно использовать 21 сваю.

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ!
Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

300 : 5 = 60 шт.

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

60 : 40 = 1,5 м.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Подведем итоги

Когда строится здание с буронабивным свайным основанием, расстояние от одной опоры до следующей принимается из условий:

• Не меньше 1 м;От 3 до 6 диаметров сваи;На основании расчета. Нормы относятся к требованиям, а не к рекомендациям;Для нужного значения можно изменить в расчете параметры бетонного столба -площадь основания или боковой поверхности (глубину прохождения грунта);Результат практических исследований отличается от табличных данных;Застройщик, имеющий опыт работы на этом участке, сокращает затраты на подготовительные исследования и минимизирует вероятность просчета.

• Дата: 19-08-2014Рейтинг: 16

Тем, кто выбирает для своего участка фундамент на сваях, в первую очередь следует задуматься о том, как правильно выполнять его расчет. Процесс монтажа тоже занимает не последнее место. Основные вопросы, которые интересуют владельцев земельных участков, выбравших для себя вариант свайного фундамента, следующие:

Схема устройства свайного фундамента из набивных комбинированных свай.

1. Какое минимальное расстояние должно быть между сваями (шаг свай)?Какое количество опор необходимо?Как осуществить расчет свайного фундаментаправильно?

На первый взгляд может показаться, что это довольно трудно, особенно человеку, не имеющему никакого отношения к строительству. Но не надо заранее отчаиваться, все не так уж и сложно.

Несмотря на то что вам понадобятся знания о нагрузке здания и силе, воздействующей на основание, а также о свойствах и качествах строительных материалов, вы наверняка справитесь с поставленной задачей, изучив подробную информацию, изложенную в этой статье. Не забудьте, что только грамотный и проведенный по всем правилам расчет поможет вам сделать фундамент надежным и долговечным.
