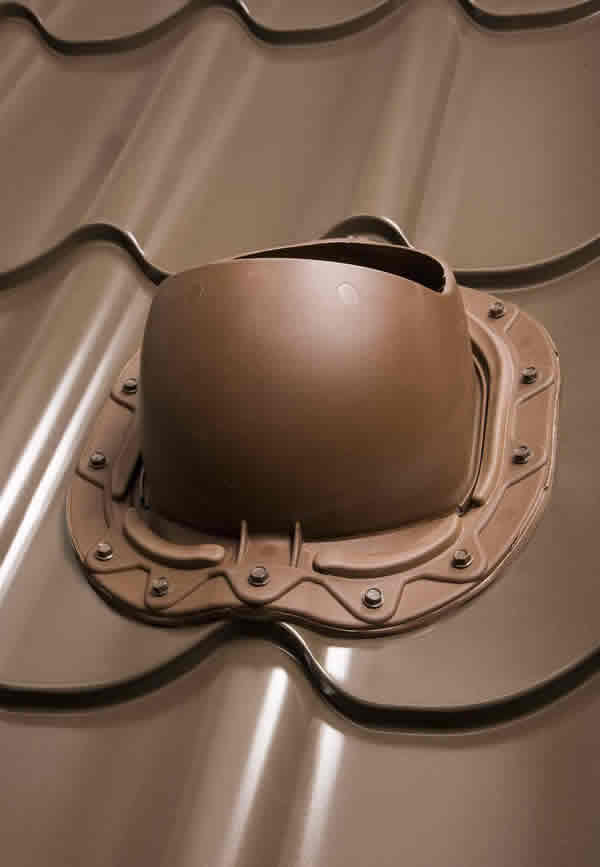

Узел прохода вентиляции через кровлю — варианты и правила сооружения

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

• оснащенные клапаном;
• без клапанов;
• оснащенные утеплителем;
• без утеплителя;
• оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

• портяное полотно;
• противовес;
• тросик;
• сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.

Особенности самостоятельного монтажа

Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

• полимеры различного класса;
• нержавейка толщиной 0,5-0,8 мм;
• черная сталь 1,5-2 мм.

Требования к месту прохождения

Конечно, в том месте, где через крышу проходят вентиляционные или любые другие трубы, необходимо обеспечить достаточную герметичность, чтобы влага не проникала в здание. При этом данный агрегат не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Сверху трубу необходимо защитить от проникновения влаги с помощью дефлектора. К длине вентиляционной трубы предъявляются некоторые требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию обеспечивается принудительно с помощью вытяжного вентилятора, который также устанавливается возле переходного узла. Этот механизм также следует надежно защищать от воздействия атмосферных осадков и других природных факторов

Кроме того, важно обеспечить заземление электрического прибора

Неправильная установка этого агрегата часто приводит к плохому удалению отложений с поверхности, что может привести к преждевременному повреждению кровельного материала. Вентиляционный канал многоквартирного дома может доставить массу проблем, если он выходит на крышу через откос.

Помимо самого узла прохождения вентиляционного канала через крышу могут потребоваться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т.д.

намного лучше, если узел будет расположен вдоль склона, так он будет создавать меньше препятствий для потока воды. Оптимальным местом считается расположение большого переходного узла по гребню. Такой вариант избавляет от необходимости устанавливать дополнительные элементы, снижающие сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой установки считается положение, когда передний фартук находится под покровным листом. Фартук – это конструкция, обеспечивающая идеальное прилегание кровли к стенкам трубы. Если нижнюю часть фартука отвести под крышу, вода потечет в пространство, попадая в кровельный пирог, а затем в чердачное пространство.

Принципы монтажа переходного блока системы вентиляции можно использовать для установки других подобных устройств, например, дымоходов

Отсутствие изоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Такая ситуация может со временем привести к повреждению строительного материала, образованию плесени, оксидов, ржавых отложений и т.д.

Внешняя часть вентиляционной трубы, которая выступает над крышей, должна быть защищена колпаком для защиты от влажности и осадков

Более старые вентиляционные каналы обычно имеют так называемую «выдру» – утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате разница температур между воздушными и кровельными коммуникациями будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью заделывается щель между трубой и крышей. В этом случае вырезы для установки фартуков формируются с помощью болгарки. Изоляцию металлических и пластиковых труб можно выполнить минеральной ватой или другим подходящим материалом.

Для круглого вентканала лучше выбрать промышленную модель переходного блока, так как самостоятельно такое устройство сделать будет непросто

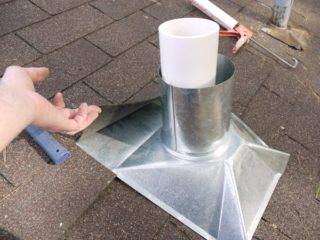

Иногда для этих целей используют деревянный или металлический ящик. При проектировании системы вентиляции необходимо сразу рассмотреть вариант устройства прохода через крышу. Специалисты отмечают, что вывести трубку прямоугольного или квадратного сечения намного проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотную опору вентиляционной трубы к кровельному материалу, обычно используют квадратную втулку, которую кладут поверх трубы. Он заполнен негорючим материалом, в основном песком или мелким керамзитом, поэтому эту структуру называют «песком”.

Вентиляцию над крышей следует довести до высоты, равной высоте дымоходов. Так что необходимо обеспечить стабильную тягу. Это значение зависит от расстояния дымохода от ребра конька.

Устройство для прохода вентиляции и дымохода через крышу выполняется после монтажа системы вентиляции, но до монтажа кровельного пирога и укладки футеровки

Узел перехода должен быть надежно прикреплен ко всем элементам крыши

Стоит обратить внимание на расстояние между краем трубы и закрепленным над ней дефлектором. Он должен быть настолько большим, чтобы воздушные массы, проходящие по вентиляционному каналу, могли свободно перемещаться

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

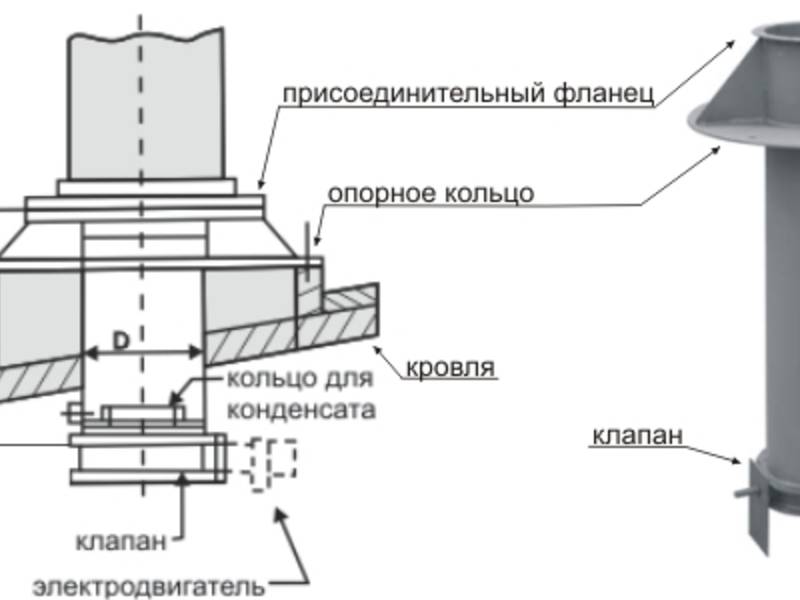

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

• крышки в виде зонта, защищающего от осадков;
• капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

• уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
• обычный силиконовый герметик, который предназначен для наружных работ;
• самоклеящаяся лента для герметизации стыков;
• шуруповерт;
• кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Понятие и типы

Устройство прохода трубы вентиляции – это участок на площади крыши, где воздушная труба выводится наружу. При установке приходится нарушать опорные элементы крыши, кровельный материал. Поэтому следует обеспечить надежное ограждение от воздействия воды.

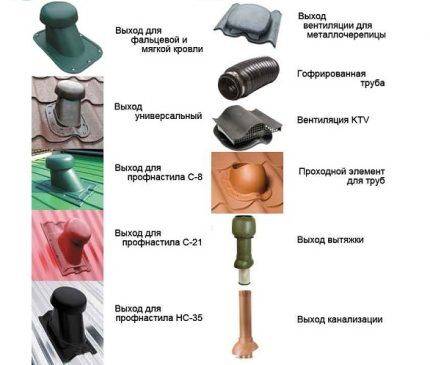

Вентиляционные выходы Vilpe

Относительно структуры крыши и имеющейся разновидности вентсистемы отверстия для труб возможно сделать в разной форме:

• квадратные;
• овальные;
• круглые;
• прямоугольные.

Можно разнообразить этот список другими геометрическими типами.

Участок прохода предполагает употребление проходок для отвода труб. Они классифицируются на разные категории:

• Клапанного или бесклапанного вида. Приспособление с клапаном имеет заслонку, отвечающую за закрытие отвода. Клапанные приспособления находят применение на крышах помещений, для которых характерно непостоянство работы вентиляции. Бесклапанные устройства размещаются на крышах частных владений. Они гораздо дешевле.
• С утеплением или без утепления. Приспособления с утеплением характеризуются наличием термоизоляционного слоя, который может быть выполнен из стекловаты или базальта. Этот слой позволяет уменьшить разность температур с внутренней и внешней стороны помещения, что сказывается на снижении конденсата. Утепленные проходки применяются в том случае, если требуется выставить воздушный канал на далеком расстоянии от конька. Неутепленный вид употребляется для областей с умеренным климатом и для вентсистем, предполагающих размещение недалеко от конька.
• Автоматические и механические. Эти устройства отличаются между собой типом управления. Механические подразумевают оснащение тросом для выполнения регулировки движения воздуха. Автоматические проходки работаю под управлением контроллеров электронного типа.

Узел прохода вентиляции имеет другую схему обустройства при сравнении с трубой для отвода дыма. Для оборудования дымохода надо обеспечить вокруг трубы присутствие материалов, не подвергающихся горению. Это связано с тем, что в трубе величина температуры достигает около 800°С. Труба вентиляции не подразумевает обустройство огнезащитными материалами вследствие того, что температура внутри трубы примерно такая, как в помещении.

Обустройство узла прохода для дыма

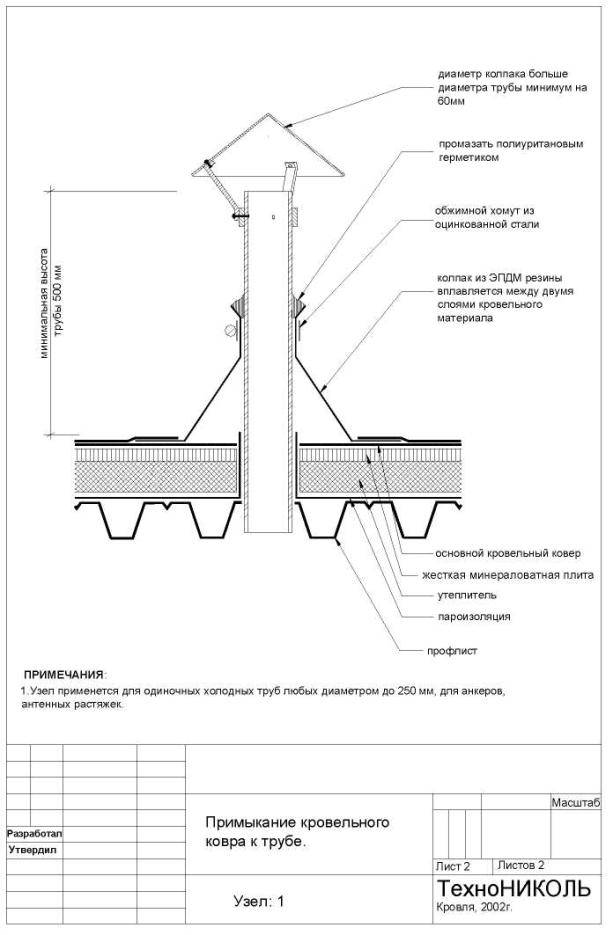

Схема устройства примыкания дымохода к рыше.

В большинстве случаев дымовой канал вентиляции в условиях одно- или двускатной кровли размещается с учетом минимального расстояния до крышного конька. При этом основной участок дымохода нужно обустраивать под крышей. Это позволит снизить до минимума вероятность появления влажности на его внутреннем покрытии. Вместе с тем некоторые эксперты рекомендуют осуществлять монтаж дымового канала непосредственно через конек кровли.

Если дымовой канал монтируется прямо на крышном скате, есть вероятность образования снежных отложений на его поверхности. Это может привести к протеканию дымохода. В случае монтажа дымохода через крышной конек приходится частично разрушить стропильные ряды. По этой причине обычно перерабатывают устройство стропил, но при этом невозможно будет разместить под крышей мансардное помещение. Однако этот вид обустройства дымового канала имеет свои плюсы, к которым относится удобство при установке и решение проблемы с образованием снежных отложений.

Устройство противопожарной системы нужно производить в процессе монтажа узла прохода вентиляции через деревянную поверхность и крышу. При обустройстве этой системы необходимо обеспечить надлежащую защиту и перекрывание в случае нежелательного пожара, который может быть спровоцирован чрезмерным разогревом трубы.

Схема узла прохода с утепленным клапаном.

Дымоход потребуется перекрыть особым зонтом, это нужно для исключения риска проникновения холодного воздуха и влаги в дымовой канал. Не рекомендуется размещать вентиляционную систему дымохода в крышной ендове, поскольку это повышает вероятность разгерметизации кровельных швов и покрытия трубы. Кроме того, там будут собираться снежные отложения и повысится риск образования льда.

Если воздухообмен планируется под крышей скатного типа, потребуется возвести древесные стропильные ряды, а они имеют свойство быстрого возгорания. По этой причине необходимо обустраивать специальные проемы между стропилами и вентиляцией, которые производятся согласно нормам СНиП. В процессе проведения системы воздухообмена через теплоизолированные слои крыши нужно применять тип конструкции, который призван обезопасить разогреваемую трубу от возможных материалов с повышенной степенью возгорания. Для этого потребуется обустроить узел прямоугольного типа, который имеет вид ящика. Его необходимо заполнить любым не горящим материалом, например, стекловатой. На рисунке отображен узел прохода с теплоизоляционным клапаном.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

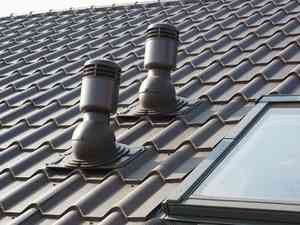

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
• размер кольца-опоры должен быть больше диаметра патрубков,
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

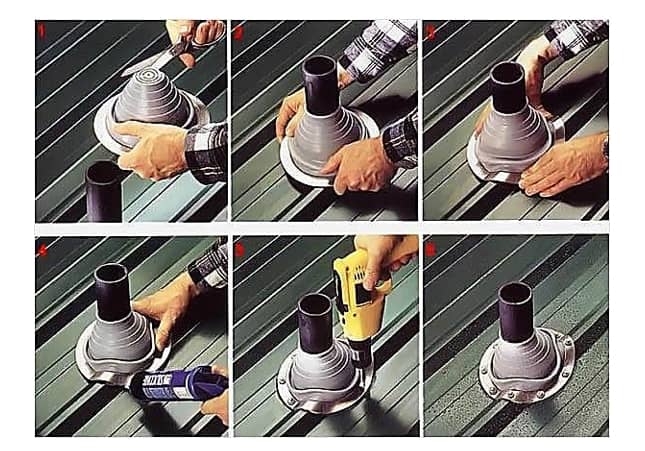

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Кровельная вентиляция как важный элемент дома

Кровля

Январь 17th, 2017 | Салитов Закир

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает.

На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами.

Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше

Вот почему так важно иметь правильную кровельную вентиляцию дома

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок.

Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста.

При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Важно!Выбор вентиляционных узлов для выхода вентиляции в том или ином исполнении осуществляется проектировщиками. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Совет!При наличии в УП вентилятора, рекомендуется внутреннюю часть изготавливать из перфорированного стального листа.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

• с кольцом для конденсата или без него;
• с утепленным или обычным клапаном или без клапана;
• с ручным или механическим управлением для клапана;
• с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

• буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
• индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
• обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

• очистить поверхности трубы и кровли от загрязнений;
• заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
• заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.
