Обустройство колодца на даче своими руками: пошаговая инструкция + советы опытных мастеров

Что такое донный фильтр?

Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.

Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.

Схема донного фильтра

Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.

Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.

В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.

При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.

Что выбрать, бетонные кольца или деревянный сруб?

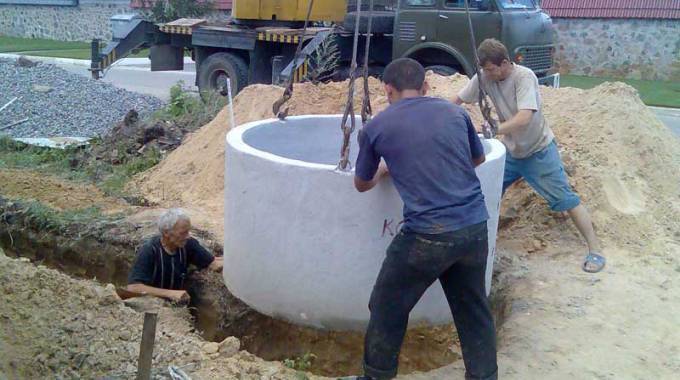

Монтаж бетонных колец

Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.

Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.

Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.

Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.

Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.

Подготовка сруба

Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.

Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.

Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.

Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы

Этап третий. Строительство колодца

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца

Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

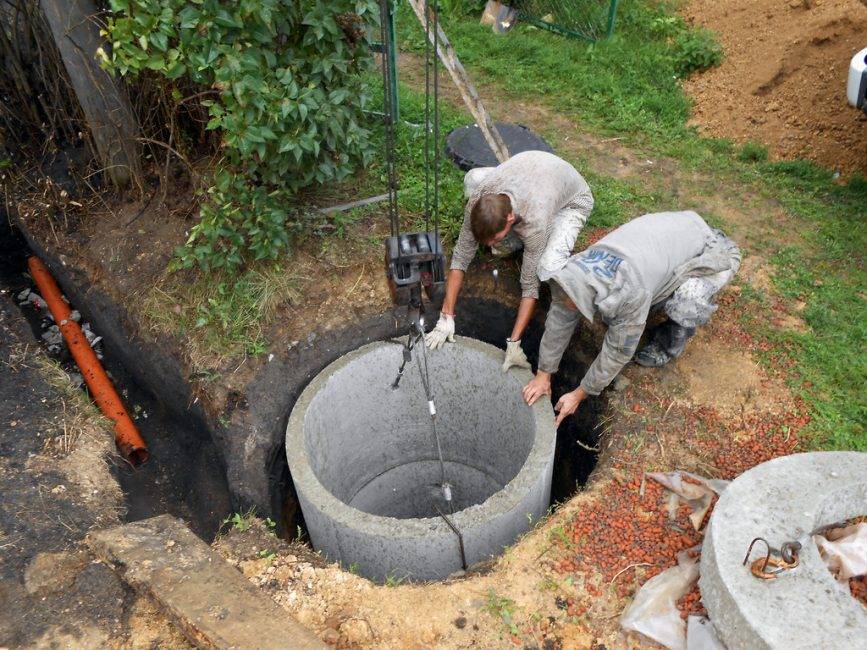

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Копка колодцаКопка колодцаКопка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Дренажный насос для колодцаДренажный насос для колодца

Рекомендации по благоустройству колодца

Чтобы не знать проблем с водой, будучи на даче, неплохо прислушаться к советам от опытных мастеров.

Период, подходящий для разработки

Самым благоприятным для строительных работ считается наименее влажный сезон, когда водные слои залегают максимально глубоко. Как правило, это лето, поздняя осень и зима. В зимнюю стужу, конечно, разрабатывать промерзший грунт — то еще удовольствие. При наличии качественного оборудования и благоприятных условиях копать можно тогда, когда удобно самому дачнику.

Поиск грунтовых вод

  • Питьевая жидкость находится повсеместно, просто на разной глубине. Исключением считаются горы, где добраться до нее будет крайне тяжело.
  • Рамки, рогатки и другие старинные методики — бессмысленная трата времени.
  • Чтобы выяснить, где находятся жидкостные залежи, следует пригласить специалистов и провести исследования.

Подбор колец

В этом плане многое зависит от индивидуальных предпочтений. Хотите большой колодец — делайте шахту шире, соответственно приобретайте широкие бетонные элементы. Так, кстати, будет гораздо удобнее копать. Лопата с длинным черенком не будет помехой

Если вполне устроит компактная конструкция, обратите внимание на изделия поменьше

Проблемы с плывуном

Этот слой из жидкости, песка и глины может стать труднопреодолимым препятствием при разработке колодезного источника. Чтобы добраться до живительной влаги через такую преграду, придется сильно углубиться. Работать при наличии прослойки-жижи крайне тяжело. Ноги засасывает в гущу, с инструментами дела обстоят не лучше. Хорошо, что встречается данное явление довольно редко.

Скорость — залог успеха

Затягивать со строительными работами во время возведения гидротехнического объекта определенно не стоит. При затянувшемся освоении открытым способом стенки шахты непременно начнут осыпаться, потребуется их восстановление. Для этого после установки бетонных элементов места обвалов засыпают по наружному краю колец. Иногда не обойтись и без привлечения спецтехники. Одним словом, чем быстрее вы закончите строительство — тем лучше.

Виды колец

Бетонные колодцы комплектуются разнотипными элементами, каждый из которых имеет принципиальное значение. Приводим основные виды колец:

  • кольцо с установленным днищем повышает качество хранения воды и предотвращает протечки. Монтируется в первую очередь;
  • стеновые формируют горловину и стены домашней скважины;
  • кольца с замковым устройством упрощают строительство и повышают долговечность колодезной шахты. Содействует этому механическое крепление, которым оснащается кольцо.

Равномерное распределение нагрузки и безопасность берут на себя плиты перекрытия – прямоугольные бетонные панели с отверстиями на противоположных сторонах. Крышки производят из бетона максимальной прочности, благодаря чему они выдерживают значительные нагрузки. В зависимости от стандартов и формы они подразделяются на магистральные, тротуарные и т.п. Крышки с люками крепятся на опорные кольца горловины шахты.

Зная расход воды членами семьи, легко подобрать правильный диаметр колец для колодца. Упростит задачу неопытному строителю маркировка, которую применяют производители. Обозначения типа КС-7-1,5 расшифровываются так: первая цифра указывает на внутренний диаметр, вторая – высоту. Параметры приводятся в дециметрах. Таблица ниже поможет сделать правильный выбор колодца для воды.

Таблица – Параметры, бетонные водяных колодцы

МаркировкаВес (кг)Высота (см)Толщина стенки (см)Внутренний диаметр (см)
КС-7−14610870
КС-7−1,54815870
КС-7−314035870
КС-7−5230501070
КС-7−625060870
КС-7−941090870
КС-7−10457100870
КС-10−5320508100
КС-10−6340608100
КС-10−9640908100
КС-12−1010501008120
КС-15−6900609150
КС-15−91350909150
КС-20−615506010200
КС-20−923009010200
КO-66071258

Необходимые элементы для бетонных колодцев изготавливаются вручную в специальных формах или заказываются на заводе

В первом случае важно правильно выдержать пропорциональное соотношение компонентов – песка, щебеня и цемента. Нарушение технологии приведет к преждевременному износу

Разновидности конструкций

По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.

Абиссинский

Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.

Шахтный

Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.

Ключевой

Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.

Виды колодезных домиков и их задачи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Крышка на колодце должна лежать плотно

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

Вариант закрытого домика для колодца

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

  • купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а поверх нее уже класть отделку;
  • перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.

Закрытый домик для колодца

Другой вариант — сделать закрытый домик. Он по размерам немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Колодец оформить лучше в том же стиле, что и дом

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка. Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Домик для колодца из сайдинга

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Виды домиков

Основная задача этой конструкции – защита от мусора, грязи, грызунов, насекомых и других видов загрязнения. Особенно важна эта функция ранней весной и осенью.

Если резервуар с водой зимой будет оставаться открытым, то весной в нем можно обнаружить останки мелких грызунов, ветки, различный мусор, занесенный ветром. Осенью в колодец обычно попадает листва, которая начинает там гнить и загрязнять воду.

Еще одна функция колодезного домика – это обеспечение безопасности

Особенно это важно, если в доме живут вездесущие маленькие дети или любимые домашние питомцы. В этом случае лучше выбрать закрытую конструкцию с поддоном и крышкой, которая закрывается на щеколду

Защитные сооружения для резервуаров с водой делятся на три основных вида:

Открытая конструкция – это наиболее простая конструкция, которая состоит из крышки, стоек и скатов или навеса. Иногда в таком домике отсутствует крышка, что небезопасно для детей.

Фото домика для колодца зимой демонстрирует еще одну особенность: в этой конструкции вода может замерзнуть. Поэтому эта конструкция подойдет только для летнего пребывания на даче.

Закрытый домик представляет из себя более сложную конструкцию с навесом и крышкой в нем. Крышка также может отдельно монтироваться внутри домика, но в любом случае навес полностью будет закрывать всю колодезную систему.

Полностью закрытые варианты представляют собой настоящий дом со стенами или бортами и традиционной крышей.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Как правильно выбрать место

Самый старый способ определения места под колодец – это биолокация. На фото ниже вы можете увидеть, что для этого способа вам понадобится две проволоки длиной не менее полуметра и толщиной 2–3 мм. Ручки крепятся под углом 90 градусов и их длина должна быть 10 см.

Такое устройство называется лозоходным. Все что надо сделать для поиска воды – это обойти весь участок, держа в руках две согнутые проволоки. Если в каком-либо месте устройство начнет вращаться и пересечется, значит, в этом месте грунтовые воды подступают близко к поверхности. На фото ниже зафиксировано поведение проволоки в подобном месте.

Существуют и другие приметы, которые могут подсказать, что вода находится близко к поверхности:

  • Высокая влажность в подвале дома в весенний период;
  • Густой туман, если поблизости нет открытых водоемов;
  • Большое количество мошкары в вечернее время;
  • Зеленый цвет травы в засушливое лето.

Если народные способы – это слишком ненаучно, то есть и третий метод. Существуют геологические карты водных запасов и можно обратиться к бурению. Но этот метод не дает гарантии, что вода в колодце будет питьевой. Прежде чем готовить на такой воде, придется сдать ее на анализ.

Важно понимать разницу между скважиной, сделанной помощью бурения, и колодцем, изготовленным своими руками. На фото ниже показано различие между ними

Колодец на даче своими руками

Типы колодцев

Существует три типа колодцев: шахтный, ключевой и трубчатый. Ознакомимся с их особенностями более подробно:

  1. Ключевой.


Это простейшийи экономичный вид колодца. Такое название получила вода, которая ключом бьет из-под земли. Наличие подобного родника рядом с дачей – находка. Однако специалисты советуют провести забор воды и сделать анализ на пригодность к питью.

Колодец на ключе можно изготовить из дерева или бетона

Главное, не забыть снять поверхностный слой грунта (10-20 см) и при установке колодца важно не повредить бьющий ключ, иначе он может прекратить действовать

Шахтный.

Колодец шахтного вида обычно устанавливают в тех местах, где он себя сможет оправдать. Там где отсутствует открытый выход воды на поверхность, но она существует на глубине не более 25 м.

При возведении колодца такого типа важно помнить: в нем необходимо соблюдать баланс поступления и употребления воды, чтобы неиспользованная воды не застаивалась и не портилась. Шахтный колодец включает три составляющие:

Шахтный колодец включает три составляющие:

  • оголовок (располагается над земной поверхностью);
  • ствол колодца;
  • водоприемная составляющая.

Шахтные колодцы удобны тем, что во время засухи в них всегда есть вода за счет дополнительных резервуаров (зумров).

Для гарантированного запаса нужно нижнюю, подводную часть строения сделать немного шире, выполнить ее шатром.

Трубчатый.

Как положить брусчатку или тротуарную плитку?

Отмостка из брусчатки или тротуарной плитки особо прочная и эстетичная. Для выбора доступны различные цвета, что позволяет подобрать желаемый дизайн. По форме также большое разнообразие: от простых геометрических до замысловатых. Материал устойчив к перепадам температур, а, значит, долговечный. Плитки легко снимаются и устанавливаются обратно.
Используют простую технологию укладки. По песку мягкой отмостки расстилают геотекстиль, посыпают тонким слоем сухого цемента. Укладывают декоративные элементы. Легким постукиванием киянки выравнивают. Прикладывают рейку для контроля уровня: все плитки должны находиться в одной плоскости. Завершив работу, поливают поверхность водой, чтобы цемент схватился.
