Обратный клапан для канализации: руководство по установке запорного устройства

Виды и принцип работы обратного клапана

Установка обратного клапана на канализацию предусмотрена нормами СНИП для всех многоэтажных зданий. Это обеспечивает эффективную функциональность канализационного трубопровода, избегая зловоний и других «сюрпризов».

Обратный клапан может быть металлическим или пластиковым. Второй вариант, кстати, более популярен.

К тому же, в продаже есть два вида таких изделий:

1. Обратный клапан — служит для создания препятствий противоположному потоку сливного схода .
2. Вакуумный клапан — предназначен для выравнивания давления в канализации. Обычно его устанавливают там, где нарушен уклон укладки трубопровода, и решить проблему без глобальной перестройки системы не получается.

Запорное устройство действует по принципу ниппеля, а именно, даёт сточной жиже пройти в определённом направлении, не давая возможности вернуться назад.

Для предотвращения фекального потопа существует два варианта того, как поставить обратный клапан на канализацию, а именно:

• каждый санузел оборудовать отдельным запорным механизмом;
• на общую трубу поставить один узел с большой пропускной способностью.

Обратите внимание, что первый способ востребован для многоэтажных зданий, ибо, центральный стояк может забиваться в самом низу, что приводит к потопу на первых этажах. Второй способ удобен для частных домостроений. К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше

К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше.

Перед тем, как установить обратный клапан на вашу систему канализации, вы должны представлять устройство и принцип функционирования данного узла.

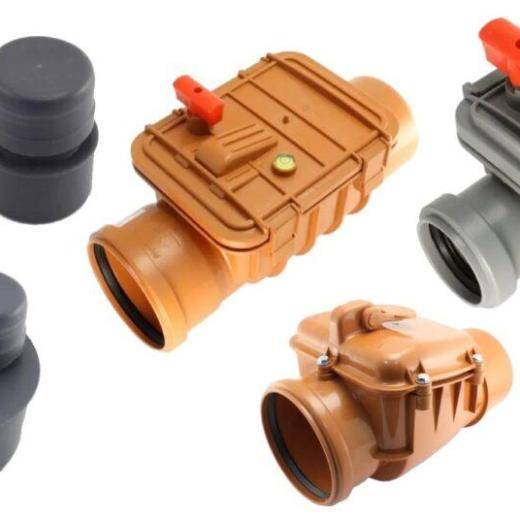

Из широкого ассортимента обратных клапанов, представленных на современном рынке, мы можем выделить одну общую особенность, на основании которой завязан принцип работы данного устройства. Этой особенностью является конструкция, которая представляет собой:

1. Корпус, похожий на кусок трубы, со съёмной крышкой.
2. Запорная тарелка, прикреплённая к стальной пружине внутри корпуса.
3. Рычаг для ручного открытия и закрытия клапана, находящийся на корпусе.

Сточные воды приподнимают запорную тарелку, двигаясь свободно из квартиры к центральной трубе системы канализации. После того, как слив прекратился, пружина воздействует на тарелку, заставляя её вернуться на своё место, благодаря чему обратный поток становится невозможным. Данный элемент конструкции клапана не только имеет больший диаметр, чем упор, но и укомплектована уплотнителем из резины, что создаёт ещё более надёжную защиту от обратного хода сливов.

Следует упомянуть ещё один вариант исполнения обратного клапана, для которого характерен меньший диаметр. Конструкция такого запорного элемента отличается тем, что приёмный и выпускающий патрубки находятся на разных уровнях. Воздух, находящийся между этими компонентами, давит на мембрану, благодаря чему, эта деталь, загораживая выходной патрубок, препятствует обратному течению стоков. Кроме этого, наличие дополнительного специального вентиля в конструкции позволяет перекрыть трубопровод в затруднительных моментах.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Устройство и особенности работы

Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.

Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.

Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.

Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.

Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.

Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.

Принцип работы вентиляции в канализации

Сливные отводы сантехнических приборов подсоединяются к общей канализации. Сточные воды отводятся самопроизвольно в стояк, представляющий собой вертикально расположенную трубу, диаметр которой чаще всего составляет 110 мм. Она проходит через несколько квартир, в нижней части открывается в коллектор. Из резервуара стоки попадают в централизованную систему.

Верхнее отверстие располагается выше уровня кровли. Заглушка здесь не устанавливается. Вентиляционное отверстие пропускает воздух, который нужен для поддержания требуемого давления в общедомовой канализации.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

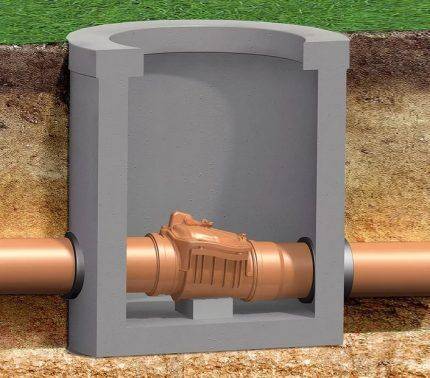

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

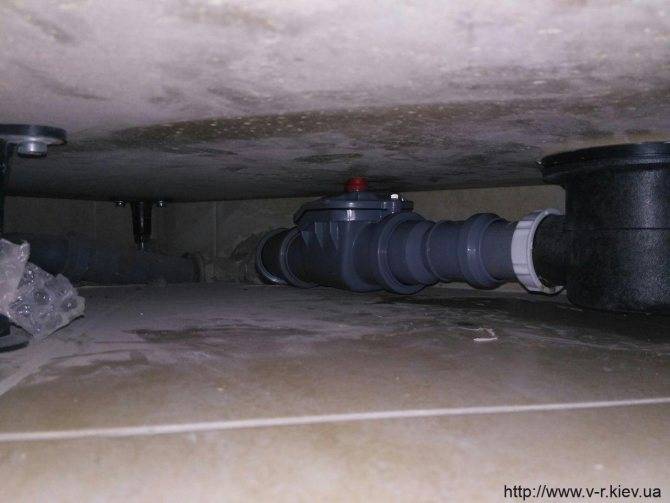

Особенности установки

Профессионалу произвести установку обратного клапана на канализацию довольно просто. При выборе его месторасположения в квартире рекомендуется учесть возможность быстрого доступа к ревизионной крышке. Это понадобится, когда обратный клапан засорится и его нужно будет почистить.

Когда возникает малейшее подозрение на протечку, прибор не устанавливают. Его по гарантии можно поменять в магазине.

Обратный клапан для канализации монтировать своими руками стоит в том случае, если у вас есть опыт работы с канализационными трубами.

При монтаже механизма необходимо придерживаться таких правил:

1. Нужно убедиться, что стрелочка на пластмассовом корпусе направлена в сторону правильного движения воды.
2. При установке пластикового изделия края труб подключаются непосредственно к раструбу обратного клапана. Полученное соединение уже будет достаточно герметичным, но для надежности можно дополнительно его обработать специальным силиконом, предназначенным для сантехники.
3. Во время монтажа металлического приспособления нужно использовать надежные болты и прокладку из резины. Эти элементы прочно стягивают установочные пластины. Некоторые изделия, продающиеся в магазинах, оборудованы удобными раструбами, монтаж которых совершенно не отличается от пластиковых моделей.

После установки проверяется работоспособность обратного клапана. Если монтаж выполнен неправильно, то стоки поднимутся вверх. Во время проверки следует точно придерживаться рекомендаций.

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

1. выбор места для установки устройства;
2. проверка герметичности
3. монтаж устройства.

Выбор места

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

• в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
• температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
• в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.

Проверка герметичности

• устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
• вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
• наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

1. при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
2. в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Установка в раструб более проста и достаточно герметична.

Монтаж клапана осуществляется по схеме:

1. отключается водоснабжение квартиры или загородного дома;
2. если подходящего участка трубопровода нет, то производится специального переходника, представленного выше;
3. выбранным способом устанавливается вакуумный клапан;
4. проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

Исследование образцов

Я рассказал, где и как применяются обратные канализационные клапаны, но не упомянул о том, какими они бывают и сколько стоят. Поспешу исправить этот недочет. В качестве объекта для исследования я остановлюсь на продукции компании Hutterer & Lechner — не самой дешевой, но, безусловно, одной из наиболее качественных на постсоветском пространстве.

Затвор для стиральной машинки HL3.

Параметр	Значение
Материал	Полипропилен
Диаметр	3/4 дюйма
Соединения	Накидная гайка с прокладкой, штуцер для шланга
Рабочая температура	95С
Назначение	Предотвращает попадание стоков в стиральную машину без собственного клапана
Розничная цена	664 р.

50-миллиметровый клапан HL4.

Устройство и размеры изделия.

Параметр	Значение
Материал	Полипропилен
Диаметр	50 мм
Соединения	Гладкая труба, раструб с кольцевым уплотнителем диаметром 50 мм
Рабочая температура	95С
Назначение	Установка перед умывальником или ванной (работает со стоками без крупных взвесей и фекалий), вертикальная или горизонтальная
Пропускная способность	1,36 литра в секунду
Розничная цена	2412 р.

110-миллиметровый клапан HL 710.0.

Устройство и размеры.

Параметр	Значение
Материал	Ударопрочный пластик ABS
Монтаж	Горизонтальный
Соединение	Раструб с кольцевым уплотнителем диаметром 110 мм
Назначение	Установка в колодце на край выпуска
Рабочая температура	60С (кратковременно 80С)
Рабочий напор противотока	До 5 метров
Вес	720 г.
Розничная цена	7257 р.

Проходной HL710.

Устройство и размеры.

Параметр	Значение
Материал	ABS
Соединения	Гладкая труба и раструб с кольцевым уплотнителем диаметром 110 мм
Назначение	Установка в разрыв трубы. Предназначен для стоков без фекалий
Рабочий напор	До 5 метров
Рабочая температура	60С
Вес	2,02 кг
Розничная цена	7258 р.

HL710.1 с ручным управлением заслонкой.

Устройство и размеры затвора.

Параметр	Значение
Материал	ABS
Назначение	Установка в разрыв трубы. Не предназначен для фекальных стоков
Соединения	Гладкая труба и раструб диаметром 110 мм
Рабочий напор	До 5 метров
Вес	2,18 кг
Розничная цена	11318 р.

Двухкамерный затвор HL710.2.

Устройство и размеры.

Параметр	Значение
Материал	ABS
Назначение	Установка в разрыв трубы. Работает с фекальными стоками
Соединения	Гладкая труба и раструб с уплотнителем диаметром 110 мм
Рабочий напор	До 5 метров
Особенности	Два люка для обслуживания, ручное управление одной заслонкой
Вес	3,23 кг
Розничная цена	15798 р.

Электрифицированный клапан HL710.2 ЕРС.

Устройство и размеры.

Старший в модельном ряду HL клапан снабжен электроприводом с питанием от сети напряжением 220 вольт и аккумулятора, обеспечивающего автономность до 7 суток. Присоединение — раструбное, под диаметр 110 мм. Кроме того, производитель предлагает затворы диаметром 160 и 200 мм.

Вот наиболее интересные потребителю особенности прибора:

• Усилие закрытия благодаря 300-ваттному электромотору достигает 50 кгс. Попавшие между заслонкой и седлом крупные фракции стоков не могут помешать ее закрытию: они просто-напросто перемалываются;
• Время закрытия заслонки составляет 11 секунд;
• Блок управления со стандартным кабелем может быть вынесен на 6 метров от затвора;
• Заслонка может быть закрыта принудительно не только вручную, но и с пульта;
• Устройство клапана предусматривает только горизонтальную установку.

Розничная стоимость затвора составляет 102970 рублей.

Стоимость приведенных мной в качестве образцов изделий — скажем так, далеко не бюджетная. Чтобы не напугать читателя предстоящими расходами, я познакомлю его с парой клапанов отечественного производства.

ТП 85.100.

Устройство и размеры.

Параметр	Значение
Материал	ПВХ
Соединения	Гладкая труба и раструб, 110 мм
Назначение	Внутренняя и наружная канализация
Монтаж	Горизонтальный, вертикальный
Розничная цена	1660 р.

Изделие с лаконичным названием «обратный наружный клапан 110 мм».

Этот клапан новосибирского производства тоже предназначен для внутренней и наружной канализации. Как и предыдущее устройство, он предусматривает ручную фиксацию заслонки в закрытом состоянии и возможность обслуживания через технологический люк.

В отличие от ТП85, здесь для вскрытия лючка понадобится инструмент — рожковый или торцевой ключ. Стоимость клапана еще более привлекательна: он обойдется покупателю всего в 1500 рублей.
