Неисправности и способы их устранения
В случае полного соблюдения пошаговой инструкции по монтажу, изложенной выше, неисправностей быть не должно. В противном случае ещё раз проверьте эксплуатационные возможности узла и соотнесите их с фактическими условиями работы вашей канализационной сети.
Проверить стоит также:
- Правильно ли выбран типоразмер устройства;
- Очищены ли прилегающие участки трубопровода от грязи, мелких частиц ржавчины/окалины или камней;
- Проверить исправность действия фильтров (для системы индивидуального водоснабжения);
- Не влияет ли на работу узла близкорасположенный насос или компрессор.
Где правильно устанавливать обратный клапан
Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.
Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.
Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.
Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.
Как правильно выполнить установку
Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:
- на трубопроводах автономного и централизованного водоснабжения;
- на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
- перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

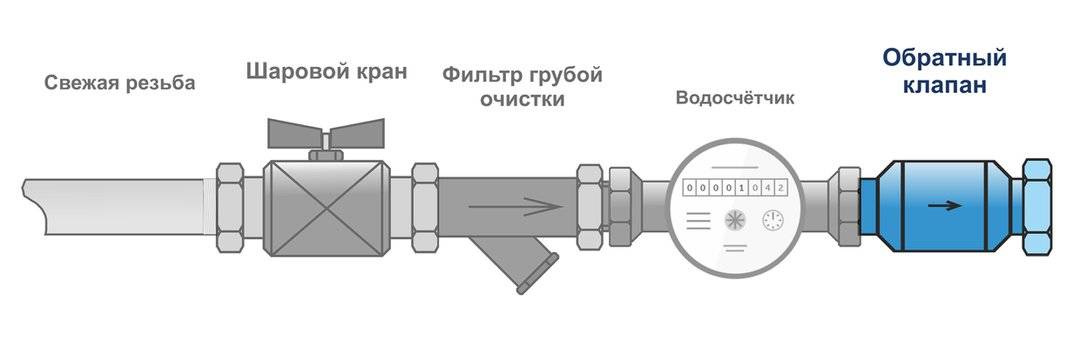

Схема установки обратных клапанов при подключении счетчиков водоснабжения
Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.
При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
Устройство и принцип действия
Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.
Корпус
Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.
Запорный орган
Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.
Пружина
Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».
Уплотнение
Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:
- вода поступает в аппарат и давит на запорный орган;
- пружина, прижимающая запорный орган к седлу сжимается;
- запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
- при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.
Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

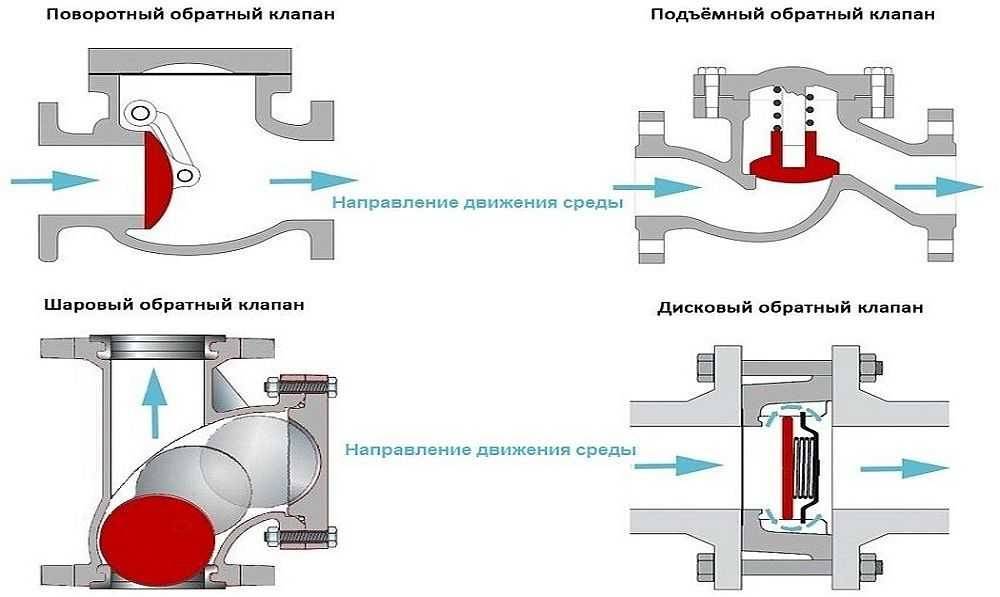

Какие бывают клапаны
С учетом конструктивных особенностей различают следующие виды приборов:
- подъемные;
- лепестковые;
- двустворчатые;
- гравитационные.
Есть смысл познакомиться с каждым из них поближе.
Гравитационные клапаны
Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.
К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.
Подъемные
Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.
Двустворчатые
Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.
Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.
Устройство и возможное проблемы эксплуатации
Устройство узла простое, что не может не радовать. Состоит из цилиндра в котором расположена стержень с пружиной и автоматическая шторка с резиновым уплотнением. С одной стороны вода впускается, с другой выпускается, соответственно, вода проходит в одну сторону.
Основанная причина поломки клапана — попадание песчинок, камушков или грязи в зазор шторки, тогда она закрывается не до конца и спускает воду. Для ремонта необходимо демонтировать узел, почистить (если это возможно) и поставить обратно.
При покупке насоса для колодца, обратите внимание, встречаются оборудование со встроенным обратным клапаном. В случае необходимости, он легко демонтирует
Такой решение оптимально для дачи.
Классификации клапанов
Можно выделить три основных признака, по которым клапаны различаются. Это система срабатывания перекрывающего механизма, материал изготовления и тип конструкции захлопки. Первая классификация отчасти уже была затронута. Она касается изначального состояния, в котором пребывает клапан. В постоянном рабочем положении он может быть открытым (наиболее распространенная конфигурация) и закрытым. К этой классификации можно привязать и клапаны, которые устанавливаются на горизонтальном контуре трубопровода и универсальную арматуру с затворами, позволяющими интегрировать устройства также и на вертикальных каналах. Различают виды обратных клапанов и в зависимости от материала изготовления. Корпусная основа может быть выполнена из бронзы, стальных сплавов, латуни, титана и других металлов
Важно, чтобы они были ударопрочными, жаропрочными и стойкими к процессам коррозии. А для обеспечения герметичности затвора применяются уплотнители, которые, в свою очередь, могут быть изготовлены из пластика, резины или на основе твердых наплавок
Виды изделий, отличающиеся типом самой захлопки, стоит рассмотреть отдельно.
1 Особенности конструкции и назначение обратного клапана
Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.
Существует довольно много видов обратных клапанов. Для применения в быту используются:
- 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
- 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
- 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
- 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.
Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.
Насосная станция с донным клапаном
Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.
Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.
Размеры обратных клапанов зависят от сферы применения:
- стандартный – используется практически во всех системах водоснабжения;
- миниатюрный – устанавливается внутри сгонов водяного счетчика;
- небольшой – располагают на выходе прибора учета;
- крупный – делают из чугуна, применяются в промышленных системах.
Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии
При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто

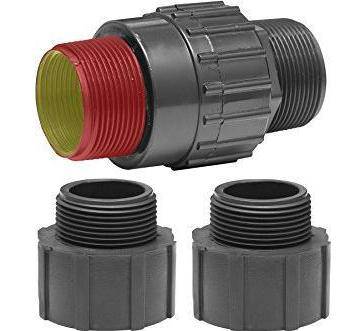

Устройство для насосной станции
Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:
- на стояках холодной и горячей воды, если квартира в многоэтажке;
- в нагревательных устройствах – бойлер, электрическая или газовая колонка;
- для автономного отопления частного дома;
- ими оснащается канализация для предотвращения аварийных ситуаций.
Номинальное давление
Одним из наиболее важных параметров можно назвать номинальное давление. Оно обозначается PN. К особенностям этого показателя можно отнести нижеприведенные моменты:
- Номинальное давление связано с максимальным давлением воды при температуре 20 градусов Цельсия.
- При подобном показателе допускается длительная эксплуатация обратного клапана.
Классификация устройства проводится в соответствии с ГОСТ. Стоит учитывать, что высокое номинальное давление обеспечивает широкую область применения устройства. Этот показатель указывается производителем и должен учитываться при выборе наиболее подходящего варианта исполнения.
Подключение станции с поверхностным насосом
Насосные станции с поверхностным насосом можно использовать только при условии, что расстояние от зеркала воды до патрубка входа насоса составит не больше 8 м.
Например, если у вас есть колодец или скважина глубиной 12–13 м, и расстояние к зеркалу воды 10 м, то насосную станцию необходимо «закопать» на глубину 2,5–3 м.
В таких случаях устраивают приямки или более технологичное решение — использование кессона.
Следует помнить, что, хотя все производители называют свои изделия самовсасывающими, ни вихревой, ни центробежный насос такими не являются. Чтобы насос работал и не вышел из строя, необходимо заполнить корпус насоса и трубу подачи водой. Это обеспечит надежный запуск насоса.
Конец всасывающей трубы должен находиться на максимальной глубине, при этом высота от дна не должна быть меньше 100–120 см.
Монтаж следует начинать с установки на трубу обратного клапана с фильтром грубой очистки. Фильтр не даст крупным примесям в виде камней и песка попасть в водопровод. Обратный клапан обеспечит подпор водяного столба и защиту насосной станции от холостого хода. Соединения необходимо тщательно уплотнить во избежание попадания воздуха в систему водопровода.
1 — обратный клапан с фильтром; 2 — насосная станция; 3 — переходник на пластиковую трубу; 4 — запорный вентиль; 5 — кессон; 6 — к водоснабжению дома
На вход насосной станции монтируют запорный кран, американка, при необходимости, колено и переходник с муфтой на пластиковую трубу.
К выходу насоса присоединяют систему водоснабжения.
