Гидрострелка для отопления: назначение + схема установки + расчеты параметров

Достоинства и недостатки

Гидрострелка в системе отопления снижает затраты на электроэнергию, оптимизирует потоки теплоносителя

К достоинствам гидравлических распределителей для отопительных систем относят:

  • получение оптимального соотношения потоков теплоносителя в прямом и обратном трубопроводах;
  • возможность установки циркуляционного насоса небольшой мощности – снижение затрат на оборудование и электрическую энергию;
  • уменьшение гидравлических нагрузок в элементах отопительной системы;
  • продление срока службы;
  • возможность удаления воздуха из каналов.

Явных недостатков у гидравлического разделителя не выявлено. Но некоторые ограничения в практическом применении имеются. К минусам этих устройств относят:

  • недопустимость работы в составе оборудования твердотопливных котлов;
  • влияние на функциональность стрелки заявленной мощности котельного агрегата – с его увеличением надежность ее работы падает.

Время безаварийной эксплуатации изделия в этом случае также сокращается.

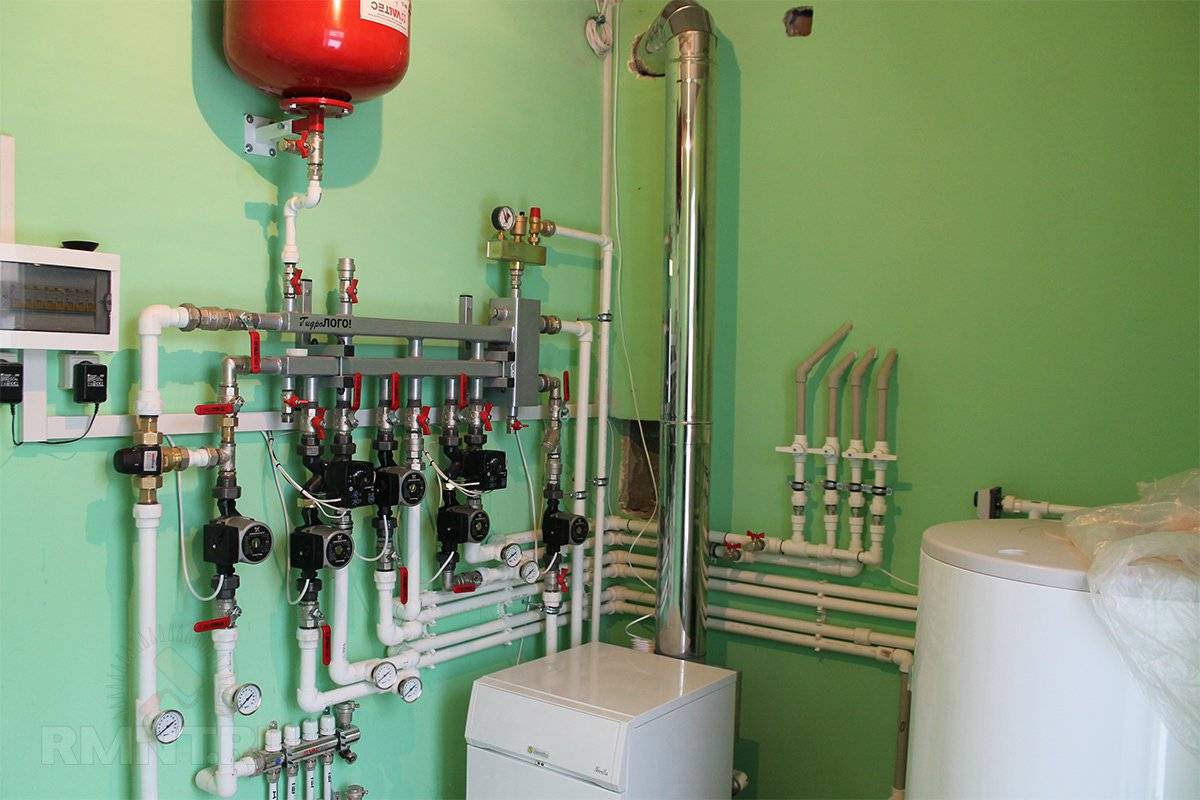

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

  • линии с группами радиаторов;
  • система тёплого пола;
  • горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

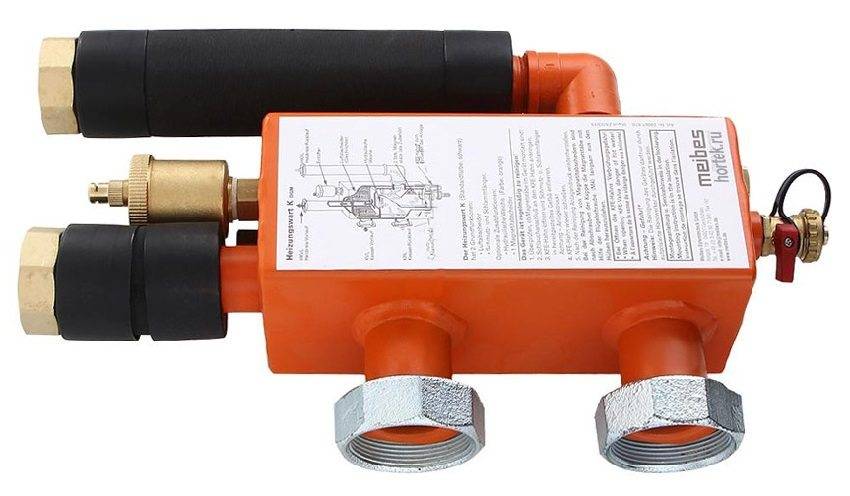

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Модель, иллюстрацияОсновные характеристики

1. GR-40-20

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.

2. GR-60-25

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.

3. GR-100-32

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

4. GR-150-40

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.

5. GR-250-50

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.

6. GR-300-65

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.

7. GR-400-65

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.

8. GR-600-80

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.

9. GR-1000-100

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.

10. GR-2000-150

— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.

11. GRSS-40-20

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.

12. GRSS-60-25

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.

13. GRSS-100-32

— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Каков принцип работы гидрострелки в системе отопления

Гидрострелку можно обозначить как посредника между котлом или печью и всей системой отопления. Работа гидравлического разделителя выглядит следующим образом:

  1. Теплоноситель поступает в гидравлический разделитель, изменяя при этом направление и скорость. Это необходимо для создания такого движения, при котором горячий поток идет вверх, а холодный – вниз. В свою очередь, этот процесс создает тепловое разделение внутри гидрострелки для всех контуров, подключенных к ней. Например, бойлеры имеют высокую температуру, теплый пол – низкую, а для котлов характерны средние величины этого показателя.

  2. Теплоноситель высокой температуры, попадая в гидрострелку, снижает темп распределения тепла. Что приводит к выделению воздуха, который необходимо вывести из системы отопления с помощью специального клапана, расположенного в верхней части прибора. Он бывает либо ручным, либо автоматическим. В качестве ручного клапана (его еще называют механическим) обычно используют кран Маевского. В некоторых моделях гидрострелок для сложных систем отопления устанавливают в нижней части кран для удаления грязи и мусора.

Гидрострелка имеет три режима работы:

Режим 1

В данном режиме отопительная система работает безупречно. Давление теплоносителя, образуемое насосом в меньшем контуре, равно суммарному давлению и в остальных контурах системы. Входная и выходная температуры имеют одинаковые показатели. Рабочая жидкость либо не перемещается вертикально вообще, либо это движение минимально.

Однако, как показывает практика, ситуации идеальной работы наблюдаются крайне редко. Как было замечено выше, функционирование отопительных контуров склонно к колебаниям и изменениям.

Режим 2

В меньшем контуре расход жидкости не такой большой, как в отопительном. В этом случае спрос превышает предложение, что приводит к образованию вертикального потока от обратного патрубка к подающему. Во время своего подъема, данный поток перемешивается с горячей жидкостью, поступающей из прибора отопления.

Режим 3

Абсолютно обратная ситуация режиму 2. В данном случае в отопительных контурах расход теплоносителя меньше, чем этот показатель в малом контуре. Такое случается по нескольким причинам:

  • Непродолжительное отключение одного или нескольких контуров из-за отсутствия необходимости в отоплении какого-либо помещения;

  • В процессе прогрева котла, когда все контуры подключаются по очереди;

  • Ремонт одного из контуров, при котором данный элемент отключен.

Эти ситуации не являются критическими, поскольку в гидрострелке при этом образуется нисходящий поток вертикального направления.

О сепарационных коллекторах

Напоследок кратко коснёмся темы многовыводных гидрострелок, также известных как сепколлы. По сути своей это коллекторная группа, в которой подающий и возвратный разветвитель объединены разделителем. Такого рода устройства крайне полезны при согласовании работы нескольких контуров отопления с разной нормой расхода и температурой теплоносителя.

В качестве итога дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидравлического разделителя не требуется. Гораздо более правильным решением будет подобрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока связать магистрали трубкой-байпасом. Если же проектная либо монтажная организация настаивают на установке гидрострелки, это решение обязательно должно обосновываться технологически.

2 Схема обвязки

По поводу обвязки гидрострелки на просторах интернета можно найти много неправдивой информации. Основным заблуждением являются неправильные схемы работы. Если верить народным умельцам, то существует три варианта обвязки:

  • расход теплоносителя во всех контурах пропорционально распределяется и равен его количеству в котле;
  • ветки всех контуров забирают меньше жидкости, чем её находится в котле;
  • расход в кольце со стороны котла больше.

Добиться идеального варианта, как предложено в первом случае, невозможно, поскольку гидравлическое сопротивление постоянно будет меняться из-за работы термостатов. Кроме этого, купить насос с точной мощностью под гидрострелку невозможно.

Режимы работы гидравлического разделителя

Основная задача данной конструкции – гидравлическое разделение котлового и потребительского контуров. После выполнения такого разделения система может работать в разных режимах, когда:

  • расход котла = расходу потребителей;
  • расход котла < расхода потребителей;
  • расход котла>расхода потребителей.

Некоторые считают такую гибкость одним из преимуществ применения гидрострелки для отопления дома. В действительности же, из всех перечисленных вариантов рабочим является только один. Рассмотрим, почему именно так.

Q котла = Q потребителей

Конечно, равенство расходов двух контуров является идеальной ситуацией, однако на практике реализация такого режима невозможна. Даже если сопротивление контуров и производительность насосов подобрать таким образом, чтобы уравнять расход, при включении одного из потребителей или, например, термоголовки радиатора все равенство сойдет на нет.

Полезно знать. Термоголовка предназначена для автоматического управления включением радиатора отопления. Она устанавливается вместо ручного клапана и срабатывает в зависимости от температуры воздуха внутри помещения.

Q котла <Q потребителей

Данный режим, когда расход отопительного прибора меньше, чем того требуют потребители, вполне возможен, однако его как раз допускать ни в коем случае нельзя. Чтобы понять, чем опасна такая ситуация, разберем принцип работы гидрострелки отопления в подобном режиме.

Предположим, что котел способен выдавать 30 литров теплоносителя в минуту, тогда как система отопления требует 90 л/мин. В этом случае недостающий расход, а именно 60 л/мин, система будет пополнять за счет обратного тока теплоносителя, температура которого приблизительно на 20 градусов ниже. Таким образом, в контур потребителя будет попадать вода с более низкой температурой, что вынуждает увеличивать расход топлива и разогревать ее до более высоких температурных параметров.

Важно! Согласно требованию к стандартным отопительным приборам, разность температур подачи и обратки не должна превышать 20 °С. В противном случае, оборудование начнет работать в конденсационном режиме, что может вызвать его поломку

Подобный режим работы гидроразделителя в системе отопления некоторыми «специалистами» отмечается как преимущество. Мол, в этом случае появляется возможность применения более дешевого котла с меньшим расходом. Как нам удалось выяснить, такой подход в корне неправильный, поскольку может привести к перерасходу топлива и, что еще хуже, выходу со строя отопительного прибора.

Q котла >Q потребителей

Единственно правильным режимом работы гидравлического разделителя является использование котлового контура с немного большим расходом, чем того требует контур потребителя. В этом случае лишний теплоноситель возвращается в котел через обратку, подогревая ее. Это необходимо для того, чтобы в переходном режиме, когда включается «холодный» потребитель (гостевой дом, бассейн, подвал), не допустить теплового удара. Проще говоря, чтобы холодная обратная подача не нанесла вред котлу, она подогревается разогретым теплоносителем.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

  • Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
  • Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

  • Тепловой мощности котла.
  • Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

  • Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
  • Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

Также советуем посмотреть:

  • Пленочный теплый пол с инфракрасным излучением
  • Альтернативные источники отопления для частного дома — что выбрать?
  • Для чего нужен байпас в системе отопления?
  • Гофрированные нержавеющие трубы для отопления

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Гидрострелка в разрезе

Узнать, что прячется внутри гидрострелки несложно, достаточно посмотреть на неё в разрезе. В тех экземплярах, что делаются самостоятельно, «внутренности» отсутствуют. Полый резервуар без каких-либо причуд.

Компании, которые занимаются производством гидрострелок профессионально, привносят в её конструкцию полезные дополнения. К примеру, наш поставщик Гидрусс с недавнего времени оснащает стрелки сепараторами. Сетка из нержавеющей стали пронизывает всю длину изделия, что является безусловным преимуществом в борьбе с излишками воздуха.

Похожие «примочки» используют иностранные бренды

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Сборка гидрострелки своими руками

Самостоятельная сборка производится в несколько шагов:

  • Расчёт гидрострелки для отопления.
  • Подбор материалов.
  • Сварка заготовленных и рассчитанных элементов.

Для расчёта лучше всего использовать специализированные калькуляторы, учитывающие множество параметров. В самом простом случае воспользуйтесь нашими расчётами.

Формула расчёта

Внутренний диаметр d зависит от мощности котла P и разницы между подачей и обраткой ∆t. Делим мощность в киловаттах на разницу температур, извлекаем из полученной цифры квадратный корень и умножаем полученное значение на 49 – получаем диаметр гидрострелки. Высота трубы составляет 6 диаметров, а расстояние между патрубками составляет двойной внутренний диаметр трубы.

В интернете существует немало чертежей гидрострелок, как простых, так и совмещённых с коллекторами. Они позволят собрать то, что нужно, причём с минимальными расчётами. В любом случае, при сборке и внедрении гидрораспределителя, специалисты советуют получить хоть какие-то знания по балансировке систем отопления. Что касается систем обогрева крупных зданий, то здесь задачу подбора гидрострелки и балансировки отопления следует доверить профильным специалистам.

Покупные модели

Типичным примером является коллектор «Север-М5». Он работает в системах отопления мощностью до 70 кВт. Стоимость агрегата – около 9,5 тыс. рублей.

Гидрострелка в системе отопления – это распределительный гидравлический прибор, созданный для распределения теплоносителя по нескольким контурам. Его установка рекомендована в случаях, если мощность используемого котла составляет свыше 50 кВт. Также стрелка применяется в сложных разветвлённых системах со множеством вторичных контуров – она нужна для балансировки. Её можно купить или собрать самостоятельно.

Проще всего купить гидрострелку в уже готовом заводском исполнении. Самая простая модель, например, SINTEK ST-35 обойдётся в 2700 рублей, если брать напрямую у производителя. Она выдерживает давление до 6 бар и может ставиться в системах отопления с мощностью обогрева до 35 кВт.

Коллектор отопления с гидрострелкой на 5 контуров предназначен для разветвлённых систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, тёплые полы в ванной, кухне и прихожей, а также три основных контура – на первом этаже, в цокольном этаже, а также в мансарде.

Прочее магазинное оборудование:

  • Гидрострелка WOODSTOKE 331 – для отопления мощностью до 70 кВт на 7 контуров. Стоимость прибора составляет 11 тыс. рублей.
  • Warme WGR 80 – простая гидрострелка с двумя патрубками и двумя отводами для подключения воздухоотводчика и крана. Стоимость – 4000 рублей. Модель может работать в системах отопления мощностью до 80 кВт.
  • Прокситерм GS 32-1 – гидрострелка выполнена в блестящем корпусе, так как изготовлена из нержавеющей стали. Она предназначена для работы в системах отопления мощностью до 85 кВт. Стоимость – около 7-8 тыс. рублей.
  • Gidruss BM – это целая серия гидрострелок для систем отопления мощностью от 60 до 150 кВт. Изготовлены они из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тыс. рублей.

Готовых гидрострелок – тысячи, есть из чего выбрать.

Преимущества магазинных гидрострелок вполне очевидны. В первую очередь они характеризуются безупречным качеством сборки. Оборудование должно выдерживать солидное давление – до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общедомового отопления. Оно изготавливается из проверенных сортов стали, созданных для постройки отопительного оборудования и прочих систем.

Во вторую очередь – заводские гидрострелки уже рассчитаны под использование в системах отопления с той или иной мощностью. Они многократно выверены, поэтому их использование не вызовет никаких аварий. Также в магазинах предложат вспомогательное оборудование для монтажа отопительных систем. Да и проблем с гарантией на котлы и радиаторы потом не будет.

Назначение

Гидроразделитель — добавочный узел, сохраняющий целостность теплообменника от гидроударов. Процедуры первоначального запуска, технической проверки, обслуживания котла сопровождаются отключением циркуляционного насоса, способствуя образованию воздушных пробок.

Обустройство гидроразделителя — обязательное требование при монтаже чугунных теплообменников, поскольку температурная разница жидкости на выходе и входе разрушает металл. Гидрострелка выравнивает давление при несовпадении расхода в основном контуре и суммарных показателях труб потребителей.

Очищая теплоноситель от ржавчины и накипи, продлевает срок эксплуатации движущихся и трущихся элементов магистрали. Например, насосного оборудования, запорной арматуры, счётчика, термодатчика. Предохраняет повреждение отопительной магистрали при автоматической блокировке ГВС, системы «тёплый пол».

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Гидравлическая стрелка «Meibes»

Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

Заключение

Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.


Применение

Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.

Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.

Видео пример использования в отоплении дома

Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
