Как сделать насос для фонтана своими руками: пошаговый мастер-класс

Особенности строительства фонтана

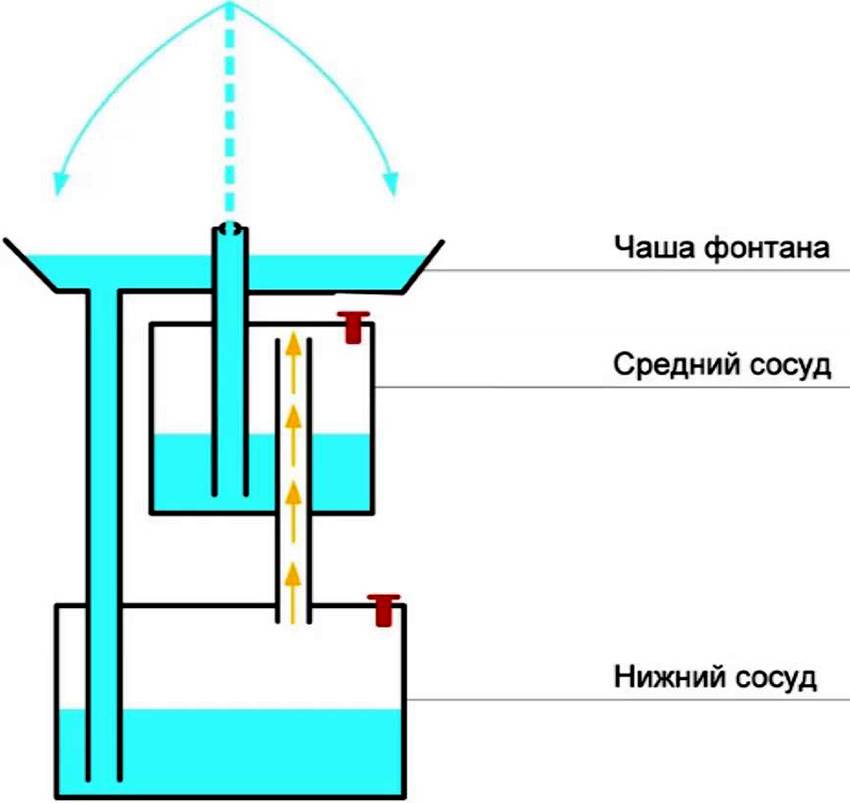

Фонтан без насоса работает по принципу разницы давления

Допускается изготовление фонтана без насоса открытого типа. В пруд заводится водопроводная труба от центральных коммуникаций или скважины. Через выходное отверстие под напором поступает струя на нужную высоту. Изменение формы достигается путём установления наконечника. Обратно вода может уходить в колодец или на участок, осуществляя полив грядок. Однако этот вариант всё же предусматривает наличие насоса на отдельном участке водоснабжения.

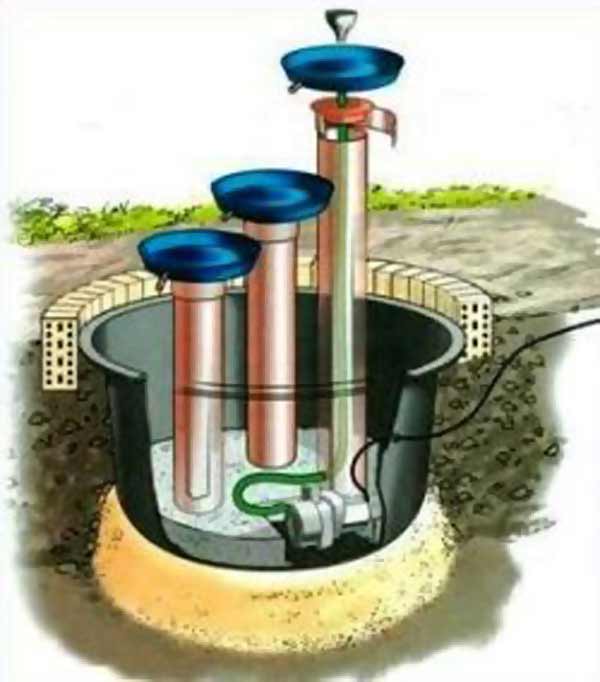

Ещё одним способом организации фонтана является монтаж ёмкости на определённой высоте. Вода подаётся по трубам, расположенные ниже уровня конструкции. Формирование струи требует монтажа контейнера на уровне не ниже 3 м. В данном случае используется не погружное оборудование для нагнетания давления, фильтр и система труб.

Насосы погружного и наружного типа: отличия

Перед потребителем встает вопрос: какой тип насоса выбрать для обустройства фонтана. Если насос будет работать правильно, то фонтан будет функционировать исправно. Выделяют два вида оборудования для подачи воды: погружной, либо поверхностный. Оба типа имеют свои преимущества, особенности применения, характеристики.

Существует множество моделей насосов разного типа

Кроме различий в конструкции, при выборе следует обращать внимание на уровень мощности, производительности устройств. От необходимого количества ватт для работы насоса зависят расходы электроэнергии

Уровень производительности позволяет судить о количестве воды, перекачиваемое насосом за промежуток времени.

Внимание! Заявленный уровень производительности насоса может не соответствовать на практике. В некоторых случаях производитель указывает производительность большую, чем она оказывается на деле

На этот фактор влияют размер высоты столба воды, размеры трубопровода, устройство форсунок в фонтане, несовершенная конструкция водопроводной системы

В некоторых случаях производитель указывает производительность большую, чем она оказывается на деле. На этот фактор влияют размер высоты столба воды, размеры трубопровода, устройство форсунок в фонтане, несовершенная конструкция водопроводной системы.

Если насосы обладают невысокой мощностью, то для системы подойдут трубопрокаты и шланги размером 0.5 дюйма. Для оборудования более мощного нужно приобретать изделия в 1 дюйм. При выборе насоса учитывают степень гидравлического сопротивления, которое присуще отдельным элементам конструкции

Это важно, если фонтан будет больших размеров, либо несколько небольших будут связаны в одну систему. Также следует определять производительность модели в зависимости от высоты фонтана

Внимание! При приобретении фирменного набора оборудования с подходящим насосом соответствие основных характеристик для конструкции фонтана учтены. С помощью специальных насадок на помпу можно осуществлять регулировку ширины, длины струи воды, также частоты подачи жидкости, направления

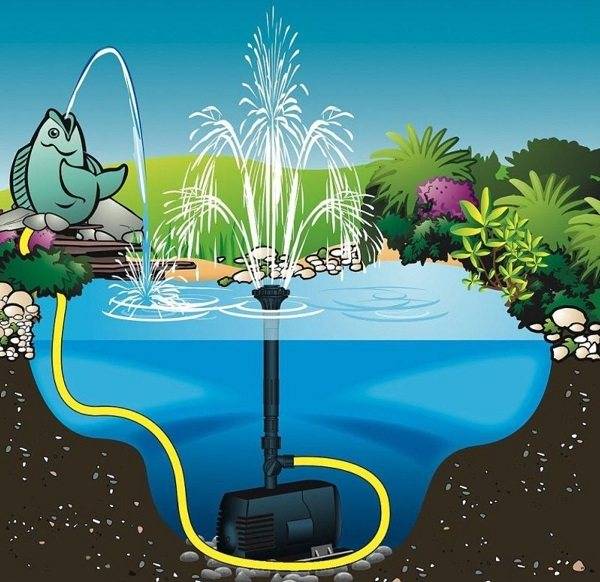

Согласно мнению специалистов, насосы погружного типа экономичнее, чем погружные до трех раз

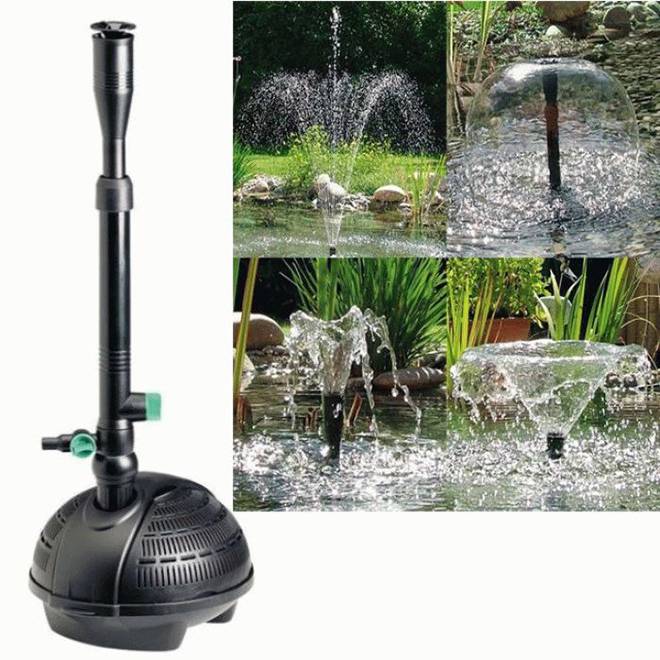

С помощью специальных насадок на помпу можно осуществлять регулировку ширины, длины струи воды, также частоты подачи жидкости, направления. Согласно мнению специалистов, насосы погружного типа экономичнее, чем погружные до трех раз.

Внимание! Чтобы добиться эффекта водопада, следует выбирать специальное насосное оборудование, способное менять давление

Разновидности фонтанов

Этот элемент ландшафтного дизайна может относиться к одной из нескольких классификаций. В зависимости от общих характеристик выделяют следующие виды фонтанов:

• Погружной. В этом случае чаще всего используют настоящий водоем, который присутствует на участке. Это может быть небольшой пруд. В нем монтируют насос, который будет забирать воду, а затем подавать ее вверх через трубу;
• Стационарный. Объект может украсить любой загородный дом. Дно и берега декорируют искусственным камнем, галькой и прочими натуральными материалами;

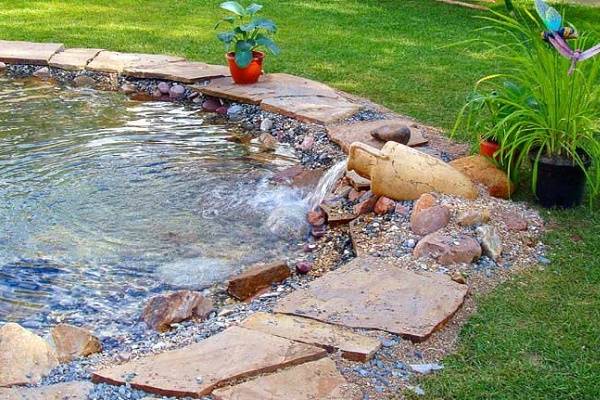

• С падающей водой. По сути, эта разновидность представляет собой не классический фонтан, а водопад. Вода чаще всего стекает на каскад камней, а сам цикл замкнут в чаше.

В зависимости от того, как именно подается вода, существует еще несколько разновидностей:

• струйный фонтанчик (направление строго вверх, высота струй определяется уровнем давления);

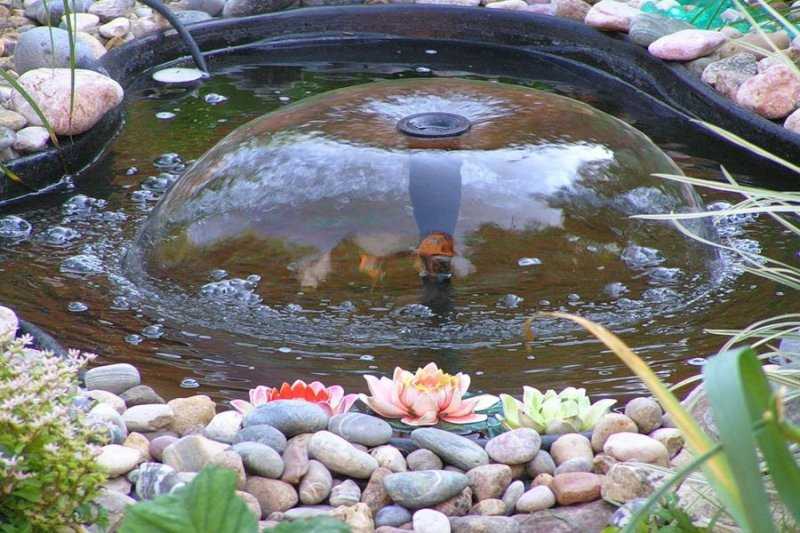

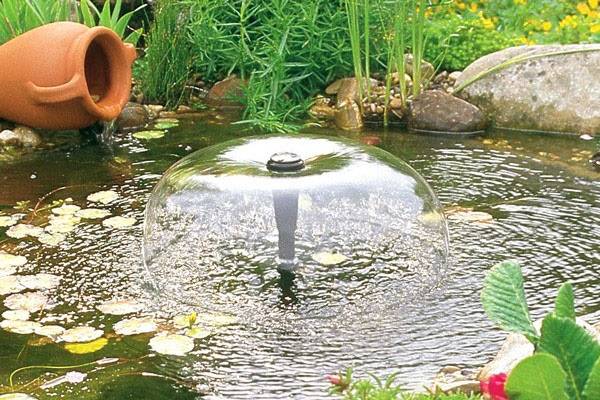

• колокол (благодаря насадке вода бьет вверх в форме сферических дисков, которые на пересечении образуют купол);
• тюльпан (поток направляется вверх под определенным углом, чтобы в центре образовалась воронка, имитирующая цветок);
• рыбий хвост (похож на форму тюльпана, но вода бьет отдельными струями);
• кольцо (труба устанавливается по кругу, в ней есть отверстия с насадками на равном удалении друг от друга);
• вертушка (вращающиеся распылители имитируют закрученные спирали);

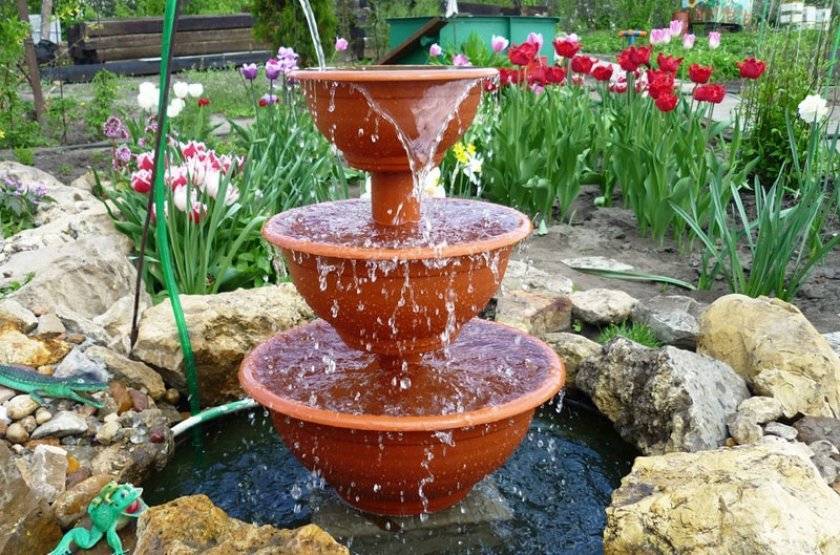

• римский фонтан (имеет несколько разных уровней).

Подсветка фонтана

В этой области все стало проще с появление светодиодов. Они питаются от 12 В или 24 В, что намного безопаснее, чем обычная сеть. Есть даже лампы, работающие от аккумуляторов на солнечной энергии.

Подсветка фонтана

Подсветку можно сделать при помощи водонепроницаемых светодиодных лент или таких же прожекторов и ламп. Для их питания необходим адаптер, который преобразует напряжение 220 В в 12 или 24 В, но продают их обычно в том же месте, где и светодиоды, потому проблем возникнуть не должно. Монтаж несложный: у прожекторов есть монтажные скобы, ленту можно «пристрелить» из степлера, только скобки нужно найти больше размеров ленты: пробивать ее ненужно, чтобы не нарушить герметичность.

Есть светодиоды, которые меняют цвет. Оттенков от 8 до нескольких тысяч

Материалы для создания водяной помпы

Сконструировать полноценный насос для фонтана довольно просто, но следует помнить, что агрегат, выполненный самостоятельно, обладает низкой мощностью, поэтому подойдет для украшения небольших декоративных чаш, иногда – обустройства бассейнов или фонтанов.

Увеличить мощность насоса и собрать систему, способную подавать воду при атмосферном давлении в 1 бар и выше, в домашних условиях невозможно – целесообразнее и дешевле приобрести готовую конструкцию.

Мини фонтан в дачном ландшафте

Фонтан в окружении влаголюбивых растений

Исключение цветения воды в искусственном водоеме

Уникальное сооружение перед любимым домом

Подбор оптимальной мощности помпы

Конструирование насадки и формы струи

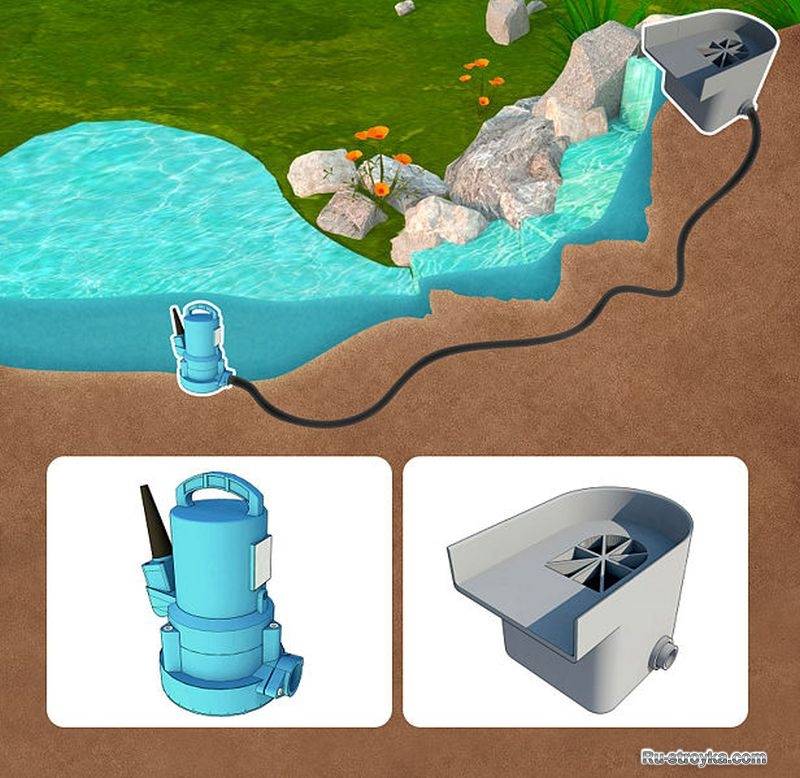

Насос для организации пруда с водопадом

Питание двигателя от солнечной батареи

Перед тем, как приступить к сборке водяной помпы, важно ознакомиться с принципами ее работы. Типовой насос для фонтана состоит из корпуса, напоминающего форму улитки

В нем располагается мотор и лопатки, похожие на лопасти вентилятора. К корпусу подсоединено два трубопровода – через один происходит забор воды, через другой – ее подача

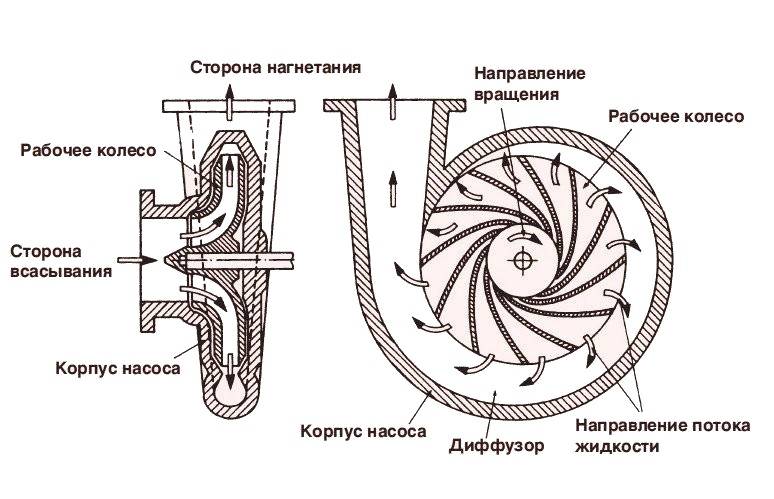

Типовой насос для фонтана состоит из корпуса, напоминающего форму улитки. В нем располагается мотор и лопатки, похожие на лопасти вентилятора. К корпусу подсоединено два трубопровода – через один происходит забор воды, через другой – ее подача.

С помощью мотора происходит вращение лопаток, которые способствуют забору воды извне, нагнетанию давления в системе и подаче воды на линию нагнетания.

За счет непрерывного кругового вращения лопастей вентилятора образуется центробежная сила, в результате действия которой происходит циркуляция воды, которая впоследствии подается под определенных давлением наружу (+)

Для создания помпы для фонтана необходимы следующие элементы:

• микромоторчик;
• 3 обычные пластиковые крышки из-под напитков;
• 2 ручки, фломастера или любые трубочки разного диаметра, выполненные из прочного и устойчивого к воде материала;
• кусок пластмассы (можно взять крышку из-под майонеза, ненужную пластиковую карту, диск и др.);
• червячок или шестеренка;
• блок питания.

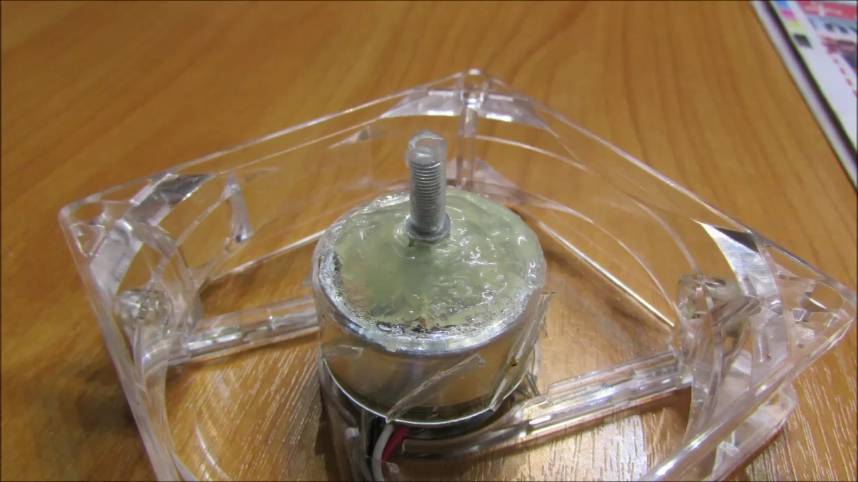

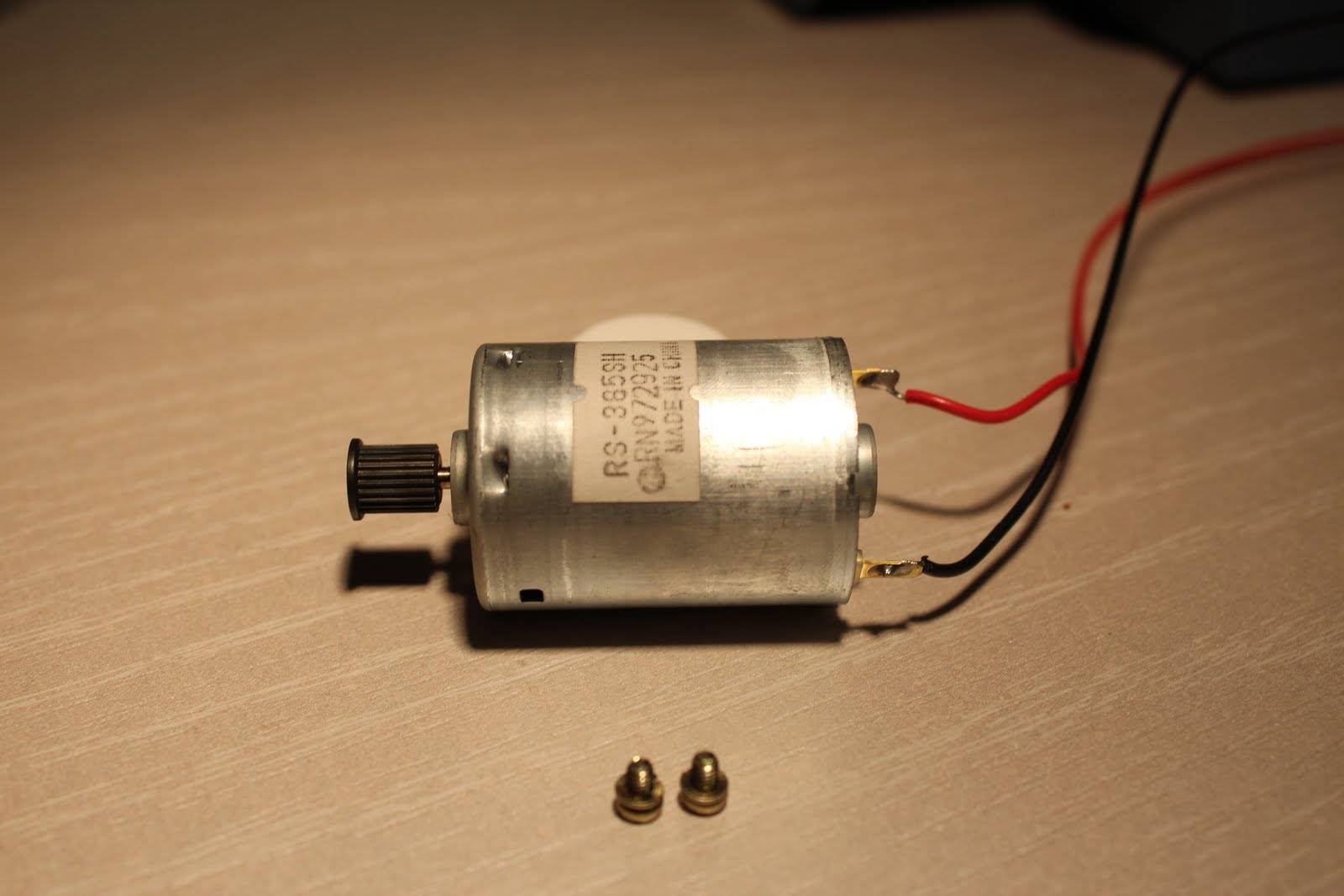

Микромоторчик является основным элементом системы. Благодаря ему происходит вращение лопастей вентилятора. Устройство можно взять из игрушечной машинки, dvd-проигрывателя, старого магнитофона или приобрести на рынке.

Следует помнить, что микромоторчики, в зависимости от мощности, имеют разные габариты и формы. В рассматриваемом примере используется прибор, позаимствованный из игрушечной машинки.

Микромоторчик для изготовления водяной помпы обязательно должен иметь проводки и вал, на который впоследствии будет крепиться шестеренка

В зависимости от размеров моторчика, нужно подбирать габариты корпуса. В нашем случае корпус будет изготовлен из трех пластиковых крышечек. Если мотор крупнее, то можно взять банку из-под пенки для бритья с крышкой.

Корпус из-под ручки или фломастера будет служить в качестве подающего и нагнетательного трубопровода.

Из пластмассы изготавливаются заднюю стенку и лопатки для насоса, которые будут крепиться на червячок или шестеренку. Мини-вентилятор будет приклеиваться на вал двигателя, который при работе будет способствовать их вращению.

В качестве инструментов и вспомогательных веществ понадобятся:

• обычный супер-клей быстрого действия, термоклей или водостойкий универсальный клей;
• кусачки и стриппер для зачистки проводов;
• нож, сверло или шило;
• кусок наждачной бумаги;
• паяльник, пилочка для металла, лобзик или шлифовальная машинка гравер со специальными кругами для среза, зачистки, сверления и др.

Клей можно выбрать любой. Стандартный клей «Момент» отличается высокой скоростью склеивания элементов, в то время как водостойким универсальным веществам требуется больше времени для застывания.

Наждачная бумага, инструменты необходимы для обработки краев и зачистки поверхности, нож потребуется для создания отверстий.

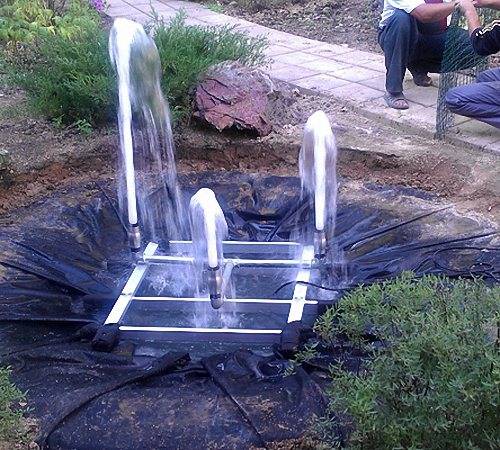

Традиционный струйный фонтан

Главным свойством для таких форм являются уже не скульптуры, а сами струи. В связи с этим основной технический элемент — это специальная форсунка, которая придает струям определенный рисунок, определяет их количество, длину и угол подачи воды.

Обустраивая такой фонтан, нужно еще на этапе ландшафтного проектирования следовать нескольким правилам:

• Фонтан должен смотреться как декоративный элемент, не заслоняя своим видом сам водоем.
• При обустройстве сооружения нужно соблюдать пропорции и не допускать, чтобы высота струи превышала одну треть от ширины поверхности водоема.
• Так как струйные фонтаны могут иметь значительную силу струй и большое их количество, вода непосредственно вокруг них обычно бывает неспокойной. В результате там, где бьют струи фонтана, она не пригодна для высаживания водных растений, их лучше расположить несколько в стороне.

Предлагаемые формы струй для фонтанов разнообразны. Это может быть зонтик, гейзер, купол и т.п. Если насадка будет расположена чуть ниже глади пруда, то визуально вы получите подобие ключа, который вырывается из-под воды.

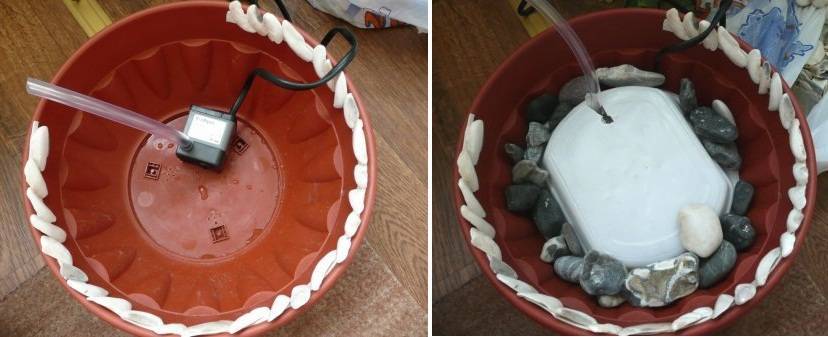

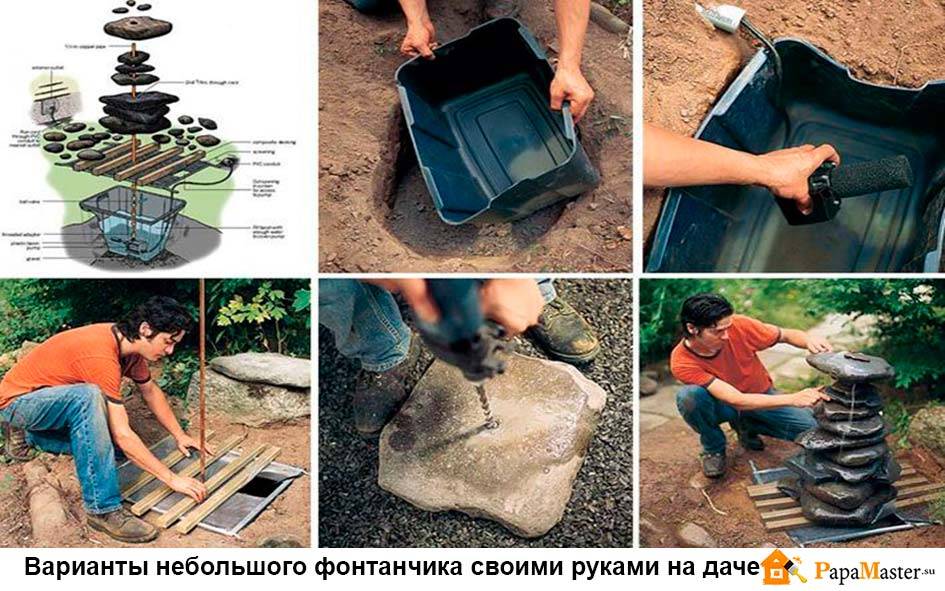

Комнатный фонтан своими руками

Смотря на декорации некоторых фонтанов кажется, что их изготовление и установка очень сложны в исполнении. Да, есть конструкции довольно громоздкие, и их монтаж потребует от вас серьезных профессиональных навыков и знаний, но небольшой мини-фонтан своими руками вполне по силам сделать практически каждому человеку, имеющего простые навыки в строительно-монтажных работах. Кроме этого, вы создадите конструкцию исходя из только ваших предпочтений и вкуса, максимально подходящей к вашему домашнему интерьеру. Кроме этого, вы значительно сэкономите в деньгах.

На фото настольный фонтан

Место для сооружения – важный фактор

Основным моментом, на который стоит обращать внимание при строительстве фонтана, является угол наклона местности. Замечено, что для гармоничной работы водопада лучше, когда участок земли немного пологий. Строительство фонтана лучше проводить непосредственно в нижней части импровизированного уклона

Это предупредит нежелательное повышение уровня грунтовых вод

Строительство фонтана лучше проводить непосредственно в нижней части импровизированного уклона. Это предупредит нежелательное повышение уровня грунтовых вод.

Фонтан – это в первую очередь эстетический объект, поэтому визуальная составляющая конструкции несомненно важна. Если насос фонтана не имеет системы фильтрации, под действием интенсивного солнечного освещения вода быстро зацветет. Из-за этого появится неприятный запах.

Отсюда следует, что необходимо тщательно выбирать местность для расположения постройки. Не рекомендуется сооружать фонтан на открытой, непрерывно освещаемой солнечным светом площадке. Весной и осенью появление водорослей не катастрофично, однако в летний сезон это доставляет действительного много проблем.

Углубление в земле послужит будущим резервуаром. Благодаря ступенчатому типу, водопад обеспечивает непрерывную циркуляцию воды, которая затем будет возвращена к верхней части конструкции при помощи насоса

Еще одним немаловажным фактором является близкое расположение деревьев. Корневая система любого лиственного дерева занимает довольно внушительную площадь. Если не просчитать возможность пересечения внешней стенки резервуара с корнем, может случится разрушение чаши.

Типы фонтанов:

• Гейзер – в основном украшает открытые участки дачного комплекса. Ввиду своей конструкции и силы напора, фонтан такого типа хорошо противостоит порывам ветра;
• Колокол – напор фонтана не очень высок, однако визуальный эффект интересен и хорошо впишется в композицию небольших загородных домиков;
• С системой разделения струи. Фонтан может создавать отрывистые капли, летящие по заданной траектории. Подобный вид оборудования уместен на открытых площадках.

Кроме того, фонтаны устанавливают не только на улице, но также есть модели специально для дома. Конструкция таких устройств не защищена от влаги и ветра, а значит использовать ее на открытой местности нельзя.

Как сделать чашу для фонтана

Если вам необходима классическая форма — круглая, квадратная или овальная чаша, из которой бьет струя воды, проще всего найти подходящий пластиковый резервуар. Они есть разной формы и объема — от десятков литров до нескольких тонн. По цвету они бывают, в основном, черные и голубые. Хотя и кажется, что для наших целей лучше брать голубого цвета, учтите, что на таком фоне загрязнения видны сильнее. Чтобы ваш фонтан не казался болотом, чистить такую чаше придется часто. С этой точки зрения практичнее брать черный — вода смотрится также, а мыть необходимо реже.

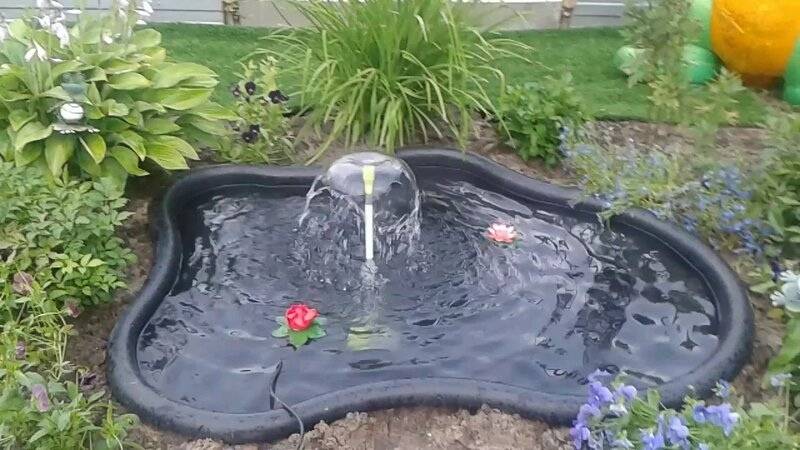

Садовый фонтан из пластиковой чаши

Выбранный резервуар можно или закопать вровень с уровнем грунта, или оставить бортик. Чаще всего борта декорируют камнем или галькой. В зависимости от этого выбирают глубину котлована. Его выкапывают по размерам чуть больше, чем чаша.

О том как и чем можно украсить участок можно прочесть тут.

Когда достигнута требуемая глубина, удаляют все камни-корни-коряги, дно ровняют, трамбуют, подсыпают песка, слоем около 10 см. Его хорошо ровняют и проливают — чтобы он уплотнился. На подготовленное основание ставят чашу, заполняют водой. В промежуток между стенками чаши и котлована засыпают песок или грунт. Песок — если почва глинистая, а грунт — если нормально дренирующая. Засыпав небольшой слой, его уплотняют — аккуратно, шестом или колодой попадая в засыпаемый промежуток. Но как бы хорошо вы не уплотняли, будьте готовы к тому, что через пару недель, придется еще подсыпать: грунт сядет на несколько сантиметров.

Чаша выступает над уровнем грунта

Можно обойтись и без пластиковой чаши. Есть два других варианта: сделать резервуар из монолитного бетона. В этом случае можно сделать фонтан с бортиками. Процесс длительный и затратный, да еще о гидроизоляции необходимо побеспокоится.

Самый дешевый вариант — выкопать котлован и выложить его пленкой. В принципе, подойдет любая полиэтиленовая высокой плотности, но она прослужит год, может — два. Далее она начинает пропускать воду. Более надежны в этом плане специальные пленки для бассейнов, но они стоят приличных денег, зато эксплуатироваться могут годами. Технология изготовления такой чаши для фонтана запечатлена в фото.

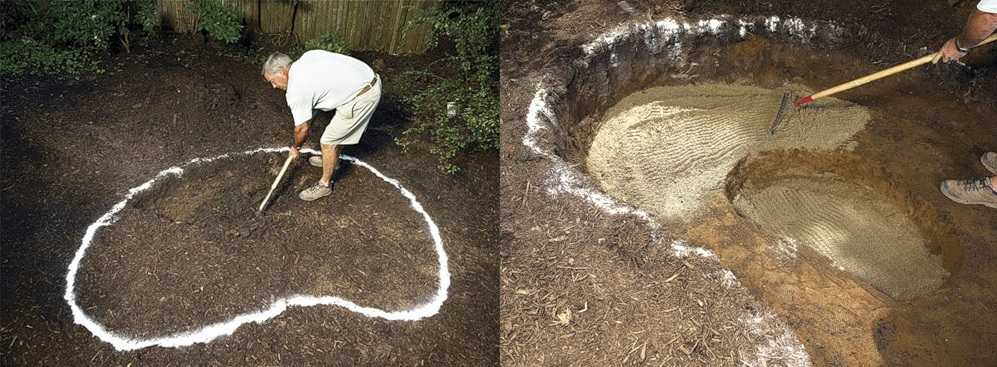

Разметка котлована и земляные работы

Первый этап — рытье котлована и выравнивание стенок. После того, ка требуемая форма и размеры достигнуты, горизонтальные площадки ровняются и засыпаются слоем песка. Он будет предохранять пленку от возможных повреждений.

В готовый котлован укладываем пленку. Внутри она должна лежать без натяжения, свободно. Ее края засыпают грунтом, прижимаются валунами. Чтобы предотвратить прорастание корней растений через пленку, под не желательно расстелить геотекстиль. Это нетканое полотно, очень прочное на разрыв. Его используют при прокладке автодорог, чтобы не раздавливался грунт и не прорастали деревья. Так что фонтан она защити без труда.

Укладка в котлован пленки

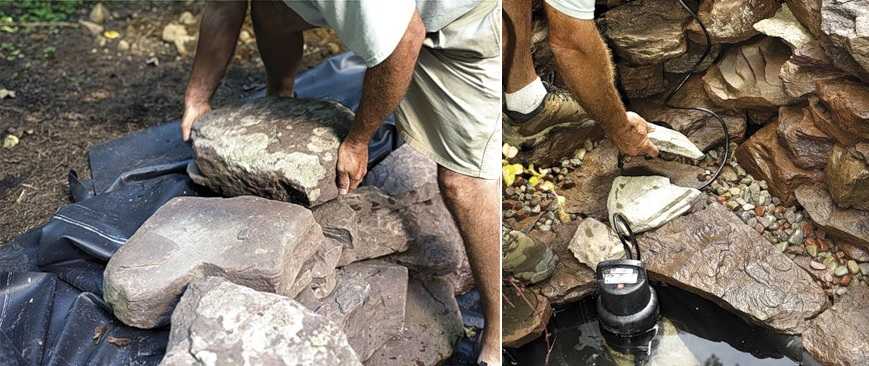

На выложенную пленку выкладываются валуны. Если котлован ступенчатый, валуны должны лежать на каждой ступени. Когда оформление чаши практически завершено, ставится насос. Чаша заполняется водой и проводится тестирование — и чаши на герметичность и работоспособности насоса.

Уложенную в котлован пленку декорируют валунами. После ставят насос

Собственно, все, если электричество подведено, можно фонтан запускать.

Место для установки дачного фонтана

При выборе места важно соблюдать три важных условия:

1. Очень нежелательно производить установку вблизи деревьев. Во-первых, растущие корни могут повредить чашу фонтана и его гидроизоляцию. Во-вторых, падающие плоды и листва также могут нарушить систему подачи воды и чашу.
2. Если фонтан устанавливают на открытых участках, то может возникнуть цветение воды, из-за прямого попадания лучей солнца.
3. Если фонтан устанавливать в непосредственной близости от дома, то на здании может образовываться дополнительная сырость во время ветреной погоды, из-за сноса капель воды от фонтана в сторону дома.

На фото мини фонтан своими руками

Чаша для большого, маленького искусственного фонтана для дачи — как сделать: способы

Главное требование к чаше для большого или маленького искусственного фонтана для дачи – это водонепроницаемость. Как сделать и установить? Можно воспользоваться следующими способами:

1. Заглубите в грунт пластиковую или металлическую емкость. Например, старую ванну, пластиковый таз и т.д.
2. Сделайте в грунте выемку и обеспечьте ее гидроизоляцию. Вариантов здесь может быть масса – от простой ямы с дном, укрытым слоем полиэтилена, до бетонированных стенок.

Однако в обоих случаях есть общие требования. Во-первых, дно выемки лучше покрыть слоем песка и гравия не менее 3-5 см – это обеспечит дренаж и сохранит чашу фонтана от повреждений при промерзании почвы зимой. Во-вторых, если используется погружной насос – глубина чаши должна быть такой, чтобы насос в ней полностью поместился.

Размер чаши должен быть таким, чтобы струи фонтана не разбрызгивались за ее пределы. Кроме того, надо учесть, что во время дождя уровень воды будет повышаться. Поэтому нужно либо позаботиться о достаточной вместительности, либо предусмотреть возможность слива (например, в ливневую канализацию).

Размещать чашу фонтана лучше всего подальше от кустов и деревьев, чтобы растущие корни не повредили гидроизоляцию. Однако нежелательно размещать ее под прямыми солнечными лучами, так как даже несмотря на циркуляцию, вода на солнцепеке может «зацвести». В этом случае придется сливать воду и чистить фонтан.

Виды фонтанов для дачи

1. Стационарный фонтан. Такие конструкции ставят в общественных местах и на загородных участках с большой площадью. Для его функционирования бесперебойный источник воды. Для этого подойдут скульптуры, статуи, ландшафтный декор. Садовые фонтаны для дачи из полистоуна очень часто устанавливают на дачах и загородных территориях. Для их сооружения применяют полимеры, которые напоминают природный камень, но стоимость их значительно сокращается за счет этого, хотя выглядят они очень привлекательно. Материал имеет одни преимущества: малый вес, не деформируется и не гниет.
2. Фонтан самотеком. Отличный вид имеют фонтаны из камней на даче, по которым стекает вода. Чтобы этого добиться, внутри большого камня делают отверстие и пропускают шланг. Создается впечатление, что вода течет из-под камней, а источник воды спрятан.
3. Погружной фонтан. Это самая простая конструкция водоема, не требующая больших денежных вложений. Струи бьют прямо из источника воды. Чтобы установить такой фонтан, подберите распылитель в виде насадки, которая будет выполнять еще и функцию фиксации шланга насоса. Вы можете организовать несколько струй воды, которые будут подниматься и падать. Также можно подобрать разные насадки, чтобы получить разнообразные струйки.
4. Фонтан «падающая вода». Представляет собой композицию из водопада и фонтана. Струя воды поднимается и, падая, растекается по каменному каскаду, а потом возвращается в емкость. Монтировать конструкцию довольно просто, главное добиться гармонии в сочетании водопада и фонтана.

Изготовление насоса своими руками

Конечно же, изготовить мощный агрегат в домашних условиях не получится. Можно лишь сделать простую помпу для скромного сооружения, устанавливаемого в комнате либо дачной беседке. Домашние мастера с определённым багажом знаний и имеющие опыт работы с электричеством, также могут попробовать сделать устройство из насоса старой стиральной машины. Но следует должным образом обеспечить его изоляцию, чтобы исключить контакт с водой.

Необходимые материалы и инструменты

Для изготовления фонтанного насоса можно воспользоваться подручными средствами.

Потребуются такие материалы:

• камера от покрышки авто;
• электромотор;
• тормозная камера;
• эпоксидный клей;
• медные патрубки;
• небольшие металлические шары;
• шайбы;
• штырь, имеющий резьбу.

Важно! Поскольку вода и электричество при контакте представляют угрозу для здоровья и жизни человека, то перед тем как подключать самодельный насос, необходимо пригласить опытного электрика, который проверит, безопасно ли оборудование.

Пошаговая инструкция создания и установки

Основой для насоса будет служить вышедшая из строя тормозная камера. Если её в доме не оказалось, можно обратиться в автосервис.

Для изготовления устройства подачи струи воды необходимо совершить следующие шаги:

1. Вымыть и разобрать тормозную камеру.
2. Заделать все дыры, кроме верхней, которая будет использоваться под шток.
3. С противоположной стороны просверлить 2 отверстия для установки клапанов.
4. Изготовить патрубки с толщиной стенок 1 мм.
5. Приступить к изготовлению впускного клапана, зажав патрубки в тиски.
6. Взять сверло, соответствующее диаметру металлического шара.
7. Рассверлить патрубок до половины.
8. Заложить шар в патрубок.
9. На торец припаять небольшой участок из проволоки.
10. Приступить к изготовлению выпускного клапана, делая его по принципу впускного, только между шаром и блокирующей трубой осуществить закладку пружины.
11. Закрепить патрубки в отверстиях тормозной камеры.
12. Укрепить клеем.
13. У камеры от покрышки отрезать круг размером с диаметр тормозной камеры.
14. По центру проделать отверстие.
15. Приклеить 2 шайбы с двух его сторон.
16. Надеть гайку на резьбу штыря.
17. Металлический шток с резьбой вставить в отверстие с шайбами.
18. Стянуть конструкцию второй гайкой.
19. Вырезанный круг приклеить к тормозной камере.

Чтобы насос работал беспрерывно, его нужно оборудовать мотором. Агрегат можно взять от ненужного вентилятора. С него необходимо снять крыльчатки. Затем сделать колесо диаметром, который равен ходу штока в тормозной камере. На ободе осуществить крепление небольшого штыря и подсоединить его с помощью дышла к штоку. После этого стоит изготовить кожух из металлических листов для насоса и крепление мотора. Швы следует запаять во избежание попадания воды.

Как правильно установить

Главное правило при установке такого агрегата — хорошая изоляция проводов. Их необходимо утопить в резиновый шланг, а также закопать в землю. Предварительно шланг следует проверить на повреждения. На коробке, из которой будет подаваться напряжение, следует установить дифавтомат. Чтобы фонтан выглядел красиво и эффектно, на него можно устанавливать разные насадки, которые распыляют струю интересными способами.

Узнайте, какие бывают садовые фонтаны.

На что обращать внимание при выборе

Подобрав нужную модель следует уделить внимание деталям. Обращают внимание на несколько важных факторов:

1. Мощность должна соответствовать объёму резервуара с водой. Высота выпускаемой струи зависит от этого показателя.
2. Напряжение . Существуют низковольтные мини-насосы, работающие от 12-24 В. Для них необходимо прокладывать соответствующую электросеть.
3. Шланги должны быть правильного сечения. Для слабых моторов оно должно быть не менее полдюйма. Не менее 1 дюйма потребует высокопроизводительный агрегат. Если это не соблюдать, возможны большие энергопотери.
4. Фильтры. Желательно на погружных насосах.
5. Устойчивость к коррозии.
6. Комплект документов. Сертификаты качества и гарантийный талон.

Проверить комплектацию и соответствие всем параметрам нужно при покупке. Фонтанные насосы разнообразны.
