Прокладка надземных газопроводов
Затраты на монтаж газопровода надземным способом, как правило, гораздо ниже, если сравнивать подземным вариантом. В некоторых случаях экономия может достигать 60%, что, несомненно, является большим плюсом. Но трубы, проведённые таким способом должны иметь максимальную защиту от воздействий окружающей среды.
Строительство наземного газопровода — менее затратный метод, несмотря на то, что трубам требуется дополнительная защита
Надземные газопроводы должны быть снабжены изоляцией от температурных перепадов, атмосферных осадков и т. д. Тип защиты подбирается в зависимости от климатических условий конкретного региона.
Помимо этого, такие коммуникации нуждаются в постоянном охранном контроле, чтобы исключить вероятность самовольного подключения к сети. Исходя из всех вышеперечисленных факторов, надёжность такой магистрали ниже, чем у трубопровода, проложенного в почве.
Однако в случае если газопроводные трубы проходят над землёй по вашему участку, который хорошо охраняется, то этот вариант является приемлемым. А также стоит отметить, что такая прокладка популярна в тех случаях, когда нет возможности провести трубы под землёй из-за густой сети коммуникаций.
Какие могут возникнуть проблемы и ошибки?
Важно понимать, что ошибки в проведении процедуры газификации могут обернуться большими проблемами, вплоть до гибели или отравления людей. С чем сталкиваются при создании колеи и укладке газопровода:. С чем сталкиваются при создании колеи и укладке газопровода:
С чем сталкиваются при создании колеи и укладке газопровода:
- Укладка металлической трубы без изоляции или футляра. Грозит появлением конденсата и коррозией.
- Прокладка газопровода вплотную к водопроводу, электрокабелям. В случае утечки последствия губительны.
- Недостаточная глубина траншеи. Трубу могут повредить, деформировать.
- Не учитывается ширина песчаной подушки при расчетах. Необходимо добавить 10-15 см на неё.
- Под дорогами, где ездит транспорт трубы должны пролегать глубже, чтобы избежать излишнего давления. Иначе возможна деформация поверхности провода.
- Отсутствие песчаной подушки, рыхлость. Эта мера нужна для сохранности труб, обязательно проводить утрамбовку, чтобы конструкция четко фиксировалась и не проседала.
Прокладка газопровода к частному дому: нормы и требования
Газификация частного дома, процесс, весьма сложный и требующий определенных знаний. Здесь всё должно быть согласно действующим нормам и правилам техники безопасности, поэтому любая самодеятельность, запрещена.
При этом не допускается прокладка газопровода под фундаментом дома, только через стены. Обязательно сквозь них, газовая труба должна быть проведена в специальной стальной гильзе, которая защитит трубу в случае разрушения стен. Само собой разумеется, что по всем нормам и правилам газопроводная труба должна быть только стальной, не металлопластиковой или какой-то другой.
Также как и снаружи, прокладку газопровода внутри дома выполняют только открыто. Допускается прятать газовые трубы в доме, лишь за съемными панелями, которые обязательно должны быть снабжены вентиляционными отверстиями. Время от времени, газопровод, как внутри, так и снаружи дома, должен окрашиваться защитными от влаги лакокрасочными материалами.
Не менее важные правила выдерживают и при подключении газовых труб к потребителям. Самыми распространенными из них, являются котлы отопления и плиты. Следует знать, что если газовая плита имеет более двух конфорок, то кухня должна быть по площади не меньше 15 квадратных метров, а её высота потолка, должна составлять минимум 2,2 метра.
Обязательным условием для подключения газа к плите или котлу, является и наличие фрамуги в кухне или котельной. Фрамуга — это окно небольших размеров, которое может открываться в одну из сторон, и в разных направлениях. Также как и в случае с площадью кухни, котельная для подключения в ней газового котла, должна иметь потолок высотой в 2 м, и не менее 8 квадратных метров свободной площади.
При этом очень важно, чтобы расстояние от отопительного котла до стены, располагающейся на противоположной стороне, составляло бы не менее одного метра. Само собой разумеется, что легковоспламеняющиеся материалы, из которых изготовлены стены вокруг газовых приборов, должны быть надежно изолированы от них негорючими материалами, такими как минерит, например, или штукатуркой
Траншея для прокладки кабеля электропитания дома — устройство траншеи
Важно! Траншея должна иметь уклон в сторону опоры в 5 Градусов, чтобы вода не скапливалась у фундамента дома.(СНиП 3.05.06-85)
Траншея для прокладки питающего кабеля к дому должна в разрезе иметь форму перевернутой трапеции. Глубины траншеи должна быть 90 см. Ширина траншеи внизу должна быть минимум 20 см. На такую траншею вручную капать тяжело, поэтому разумнее делать ширину траншеи 40 см.
На дно траншеи нужно уложить подсыпку из песка или просеянной земли. Толщина подсыпки 10 см.
- На подсыпку укладывается электрокабель. Кабель засыпается песком. Первичная толщина засыпки должна быть тоже 15 см.
- Засыпку над кабелем нужно утрамбовать. Для этого песок нужно намочить и утрамбовать до толщины в 10 см.
- Песочная засыпка имеет два назначения. Она защищает кабель и является своеобразным сигнализатором. При земляных работах возле траншеи, появившейся песок, будет свидетельствовать о близости электрического кабеля.
- Для лучшей сигнализации о приближении к электрическому кабелю служит специальная сигнальная лента. Укладывается сигнальная лента на расстоянии 25 см от покрова кабеля.Тоесть после 10 см засыпки из песка и 15 см нейтрального грунта.
- Запрещено применение сигнальной ленты в местах пересечения трассы других инженерных коммуникаций.Ленты не должно быть по 2 метра с каждой стороны от места пересечения.(ПУЭ 2.3.83)
- Более надежной защитой электрокабеля в траншее будет укладка красного кирпича в один слой поверх песочной засыпки. Схему укладки кирпича смотрите, но рисунке ниже.На рисунке L-ширина траншеи.
Примечание1: Защита электрокабеля в траншее слоем кирпича не является обязательной, так как напряжение питания 220/380 вольт не относится к высоковольтным. Но если есть возможность защитить свой питающий кабель слоем кирпича, лучше защитить. Не помешает.
Примечание 2:После прокладки кабеля, засыпки песка и прокладки сигнальной ленты или кирпича нужно составить акт выполнения скрытых работ. После подписания акта можно засыпать траншею полностью.
- При окончательном засыпании следите, чтобы в грунте не было строительного мусора, гипса, извести, шлака. Желательно, чтобы грунт для засыпки был нейтральный.
- Перед началом работ траншею также нужно поверить на отсутствие воды, мусора и посторонних сыпучих смесей.
Выбор кабеля для прокладки электропитания дома в траншее
При использовании для электроснабжения частного дома бронерованого кабеля ВБбШв, а также его аналогами или модификациями в нейтральном грунте, защищать кабель трубами не требуется.
При использовании не бронерованых кабелей в пластмассовой и резиновой изоляции, типа ВВГнг, кабель нужно прокладывать в трубах. Трубы должны быть специальные, из пластика. Затяжка кабеля в трубы производится после укладки труб в траншею. Работка «еще та».
На этом все! Относитесь к электрике с почтением!
Нормативные ссылки:
- ПУЭ,изд.7,глава 2.3(Кабельные линии напряжением до 220 В)
- СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»
- СНиП 3.05.06-85 «Электротехнические устройства»
- ИНСТРУКЦИЯ ПО МОНТАЖУ ЭЛЕКТРОПРОВОДОК В ТРУБАХ,концерн: «Электромонтаж».
Другие статьи раздела: Электропроводка дома
- 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
- 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
- 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
- Анкерные зажимы и кронштейны
- Арматура для СИП 2
- Ввод кабеля из траншеи в дом
- Вводное устройство. ВУ в частный дом
- ВРУ. Вводно-распределительное устройство дома
- ГЗШ. Главная Заземляющая Шина
- Глубинный заземлитель
Раздел: Подключение дома
- Вводное устройство. ВУ в частный дом
- ВРУ. Вводно-распределительное устройство дома
- ГЗШ. Главная Заземляющая Шина
- Зажим прокалывающий ответвительный
- Подключение отвлетвления электропитания частного дома к воздушной линии
- Подключение СИП от магистрали до дома
Устройство наружных газопроводов: автоматизированные системы управления
Подобное оборудование предназначено для обеспечения наибольшей производительности магистралей. Автоматизированные системы управления (АСУ ТП РГ) имеют централизованную структуру. Основными их элементами являются:
- контролируемые пункты (КП), устанавливаемые на наружных магистралях;
- центральный диспетчерский пункт (верхний уровень).
- системы распределения газа (нижний уровень).
Центральный диспетчерский пункт включает в себя несколько рабочих мест, объединенных с помощью вычислительных сетей. Используются АСУ газопроводов:
- с целью оперативного контроля распределения;
- контроля состояния оборудования;
- учета поступления и расхода газа.
Что учесть при проведении газопровода?
Прокладка любого газопровода начинается с возникновения у инициатора ряда обязанностей. Так, он должен организовать работы таким образом, чтобы во время строительства и эксплуатации система транспортировки «голубого» топлива была безопасной для людей, их имущества, животных, окружающей среды. А также следует соблюдать правила по контролю расхода газа.
Ответственность при нарушении требований
Если игнорировать нормативные требования, то человек становится нарушителем и высока вероятность понести за свои действия наказание. К примеру, получить штраф за самовольное подключение к газопроводу.
Не подключались? Но, чтобы попасть под санкции за указанное деяние не обязательно врезаться в трубу, а достаточно вести неправильный учет расхода энергоносителя.
Прокладка газопровода, его реконструкция – процедуры ответственные. Так как от их результата зависит не только комфортность проживания, но и безопасность
То есть достаточно случайно сломать, повредить счетчик или даже пломбу на нем. И согласно ст. 7.19 КоАП за такое правонарушение придется перечислить в бюджет немалые 10-30 тыс. рублей. Но еще более тяжелые меры воздействия предусмотрены в Уголовном кодексе. Так его ст. 215.3 гласит о том, что за самовольные действия размер штрафа может составлять 80-400 тыс. рублей. А, если деяния стали причиной несчастного случая, то исполнителя работ вполне могут лишить свободы на внушительный срок (до 8 лет).
Подробнее о штрафах за газ мы рассказывали в этом материале.
Как видим, государство серьезно относится к деятельности в сфере прокладки газопровода. В результате перед проведением работ необходимо получить соответствующие разрешения. А саму прокладку следует доверить компании, обладающей специальной лицензией. Специалисты которой и будут отвечать за полноту и качество прокладки труб, что поможет потенциальному потребителю избежать неприятностей.
Профильная нормативная база
Основным документом, регулирующим создание систем для транспортировки энергоносителя, является СП 62.13330.2011. Этот свод правил – актуальная версия востребованного СНиП 42-01-2002. Оба документа носят название «Газораспределительные системы».
Регламентируют строительство любых современных газопроводов десятки подзаконных актов. Систематизировать требования которых призвана актуальная редакция Свода правил Газораспределительные системы
Кроме того, необходимые требования содержатся в:
- ГОСТ 27751-88;
- СНиП 2.01.07-85.
В каждом из указанных выше документов изложены характеристики надежности, предельных состояний, расчетные значения нагрузок. Эта информация пригодится, если нужно определить толщину стенок трубопроводов или рассчитать прочность опор.
Как бороться с коррозией, вызванной агрессивностью грунтов или блуждающими токами, изложено в ГОСТ 9.602-2005. Если трубы будут проложены над землей, тогда следует ознакомиться с требованиями СНиП 2.03.11-85. В нем описано, как правильно защитить конструкцию газопровода от коррозии.
Нормы газификации частного дома
Перед началом работы следует уведомить местную газовую службу о происходящем. В обязанность данной организации входит предоставление технических условий для определения порядка проведения газификации. Когда техническое согласование будет закончено, проводится разработка индивидуального проекта для предстоящих работ. Разрешение на прокладку газовой коммуникации следует получить также у представителей автомобильной инспекции.
Если некоторые дома в этом районе уже газифицированы, то понадобиться лишь подключится газовой трубой к основной магистрали. В таком случае газовая служба обязана уведомить о параметрах рабочего давления в основном трубопроводе. Это даст возможность правильно подобрать трубы для обустройства своего участка. Система газоснабжения бывает автономной или центральной: это зависит от того, из какого именно источника будет снабжаться данный участок. Частные дома могут оснащаться надземными и подземными газопроводами. Смонтировать и установить газовые трубы на участке не очень сложно – обычно это делается гораздо быстрее, чем получение соответствующих разрешений.
При прокладке газопровода следует соблюдать следующую последовательность:
- Уложить трубопровод от распределителя к жилищу. При необходимости проводят врезку в основной газопровод(подробнее: «Как выполняется врезка в газовую трубу – пошаговое руководство»).
- Для ввода трубы внутрь дома применяется шкаф с понижающим давление редуктором.
- Далее необходимо организовать разводку труб по помещениям (кухня, котельная). Для этого применяется труба для газопровода низкого давления.
- Осуществить пуско-наладочные процедуры, сдачу-приемку оборудования, проверить газовую плиту и колонку на работоспособность. Чаще всего при этом необходимо присутствие инспектора газовой службы.
Структура газопровода в частном доме состоит из тех же пунктов, что и аналогичная система в квартире.
Газовые цокольные вводы
Joomla 2.5 темыкалендари и события для Joomla Описание и применение газовых цокольных вводов
Газовые цокольные вводы устанавливаются в местах перехода наружного подземного газопровода в надземное положение, а так же там где выход находится в непосредственной близости к зданию.
Газовый цокольный ввод может быть выполнен изгибом пластиковой трубы с соединением полиэтилен-сталь в защитном футляре (рис. б).
А так же газовые цокольные вводы выполняются с использованием отвода и закладных нагревателей (рис. в)
Газовые цокольные вводы покрываются усиленным изоляционным покрытием в соответсвии с ГОСТ 9.602-2005 и РД 153-39,4-091-01.
Разновидности газовых цокольных вводов
Согласно Своду Правил проектирования и строительства газопроводов из полиэтиленовых труб СП 42-103-2003″ возможно применение трех типов газовых цокольных вводов:
a – стальной газовый цокольный ввод;
б – полиэтиленовый газовый цокольный ввод, со свободным изгибом трубы;
в – полиэтиленовый газовый цокольный ввод, с использованием отвода с закладными нагревателями.
1 – стальной участок цокольного ввода;2 – переход «сталь—полиэтилен»;3 – полиэтиленовый газопровод; 4 – футляр;5 – полиэтиленовый футляр изогнутый;6 – отвод с закладными нагревателями;7 – электроизолирующее устройство
ООО «НИЖПОЛИМЕР» предлагает все типы газовых цокольных вводов, в соответствии со сводом правил СП 42-103-2003.
а – Г-образный (гнутый) газовый цокольный ввод из стальной изолированной трубы.
Такой газовый цокольный ввод, это очень надежное и проверенное временем изделие, которое возможно использовать в холодное время года при низких темературах, в следствии того что неразъемное соединение находится под землей. Такой газовый цокольный ввод имеет диаметр 32х34 (Ду25) и 63х57 (90×89, 110×108) и изготавливается без сварного стыка.
Газовые цокольные вводы Диаметром 160х159, 225х219, 315х273 и выше изготавливаются со сварным стыком с приложением протокола их проверки. Стальная часть изолируется четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.
б – Прямой газовый цокольный ввод со свободным изгибом полиэтиленовой трубы.
Диаметр прямых газовых цокольных вводов – 32х34(Ду25)мм.
в – Газовый цокольный ввод газопровода с прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).
Такой газовый цокольный ввод применяют в различных климатических зонах, благодаря подземному расположению 0,5м. Верхняя часть такого ввода так же усилена четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.
Таблица газовых цокольных вводов в компании НижПолимер:
| Наименование | Вес, кг | Труба ПЭ ГОСТ 50838-95 | Труба стальная | L1, не менее мм | L2, не менее мм | L3 не более мм | dмм | d1мм |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х1)** | 6,96 | 32х3,0 | 25х3,2 | 1800 | 1100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х1) | 6,47 | 32х3,0 | 32х3,0 | 1800 | 1100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х2)*** | 9,87 | 32х3,0 | 25х3,2 | 1800 | 2100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х2) | 9,17 | 32х3,0 | 32х3,0 | 1800 | 2100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х1) | 9,00 | 40х3,7 | 32х3,2 | 1800 | 1100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х1) | 7,73 | 40х3,7 | 38х3,0 | 1800 | 1100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х2) | 12,74 | 40х3,7 | 32х3,2 | 1800 | 2100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х2) | 10,92 | 40х3,7 | 38х3,0 | 1800 | 2100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х1) | 13,24 | 63х5,8 | 57х3,5 | 1800 | 1100 | 300 | 63 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х2) | 18,82 | 63х5,8 | 57х3,5 | 1800 | 2100 | 300 | 63 | 38 |
| ВЦГ ст57 ГОСТ 10705-80 (2х3) | 25,38 | – | 57х3,5 | 1800 | 3000 | 300 | 57 | 38 |
Дополнительная комплектация газовых цокольных вводов
, при необходимости, готова поставить газовые цокольные вводы газопровода в комплектациях:
1) Смонтированные газовые краны;
2) Сильфонные компенсаторы изолирующие соединения;
3) Электросварные отводы.
А так же возможны различные типоразмеры (2х1, 2.5х1.3, 2х1.5, 2х2 и т.д.)
Вентиляция и безопасность
При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.
Особенности обустройства газопровода на кухне из тонкостенных металлических труб:
- Работа начинается с перекрывания газового крана подачи.
- Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
- Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
- При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
- Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
- При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
- Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
- При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.
Указанными нормативами можно руководствоваться при эксплуатации как уже готовых газовых систем, так и при установке или переносу газопроводов.
Классификация газопроводов по способу прокладки
Здесь можно видеть 2 разновидности-подземные и надземные газопроводы.
Подземные газопроводы
Подземные газопроводы относятся к наружным, они прокладываются ниже уровня земли или по ее поверхности в обваловке. Давление в таком газопроводе может быть любое. Строительство таких газопроводов регламентируется положениями СНиП, тут должны быть четко соблюдены расстояния от других подземных коммуникаций. Материал труб-сталь или полиэтилен. Стальные трубы должны быть покрыты слоем изоляции для защиты от коррозии. Ремонт и техническое обслуживание подземных газопроводов осуществляют эксплуатационные службы.

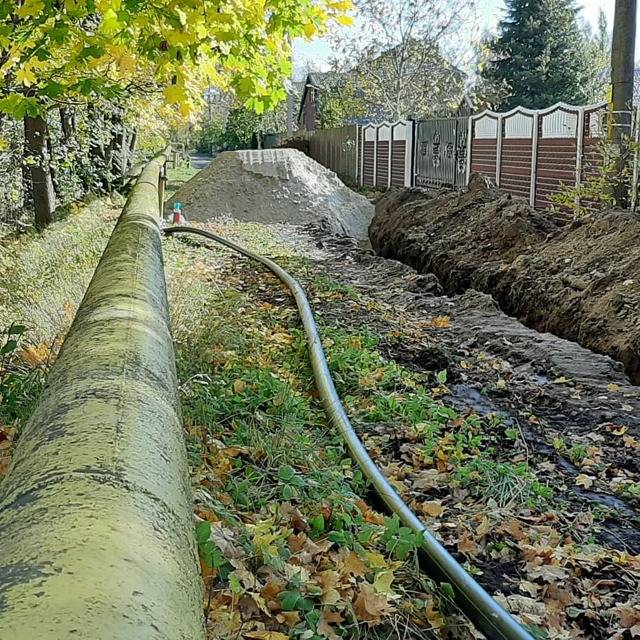

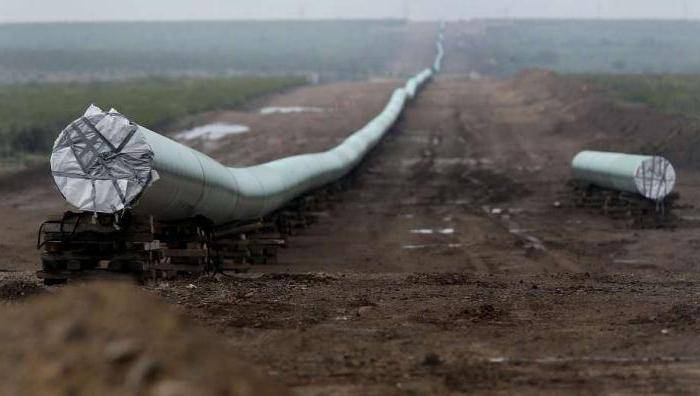

Прокладка подземного газопровода
Плюсы и минусы
Подземный газопровод сооружают под землей. Его прокладка дороже из-за сложности работ. Также обязательно требуется провести инженерно-геологические и геодезические изыскания. Стальная труба должна иметь электрохимическую защиту от блуждающих токов. Полиэтиленовая труба в этом не нуждается. Но большой плюс подземной прокладки – труба под землей лучше защищена от внешних влияний, тем самым увеличивается ее долговечность. Так же подземный газопровод намного безопаснее наземного.
Надземные газопроводы
Такие газопроводы монтируются только из металлических труб, соответствующих ГОСТам
Надземный газопровод на опорах
Надземный газопровод может быть проложен:
- над или по поверхности земли без обвалования
- по стенам зданий и сооружений, не нарушая их архитектуру
- по пешеходным и автомобильным мостам, которые построены из негорючих материалов
Плюсы и минусы:
- необязательно проводить анализ почвы.
- ремонт и обслуживание будет гораздо дешевле, так как найти и устранить утечку над землей намного легче, чем под ней.
- возможность появления атмосферной коррозии и меньший срок службы, чем у подземного газопровода.
Правила сборки надземных систем
Требования прокладки газопроводов этого типа предусмотрены следующие
- над землей газопровод должен располагаться не ниже 2,2 м в местах прохода людей, 5 м — над автодорогами, 7,1 м — над трамвайными путями, 7,3 м — в тех местах, где ездят троллейбусы;
- расстояние между неподвижными опорами линии должно быть равно максимум 100 м при диаметре трубы до 30 см, 200 м — до 60 см, 300 м — свыше 60 см;
- трубы стальные газопроводные, предназначенные для прокладки над землей, должны иметь толщину стенки не менее 2 мм.
Магистрали распределительного газопровода в мелких населенных пунктах часто прокладываются по опорам. Расстояние между последними напрямую зависит от диаметра труб. Так, для Ду-20 этот показатель будет равен 2,5 м, Ду-50 — 3,5 м, Ду-100 — 7 м и т. д.
