Как подключить видеокамеру к монитору напрямую с помощью кабеля или через сеть

Камера «бытовая» или видеонаблюдения

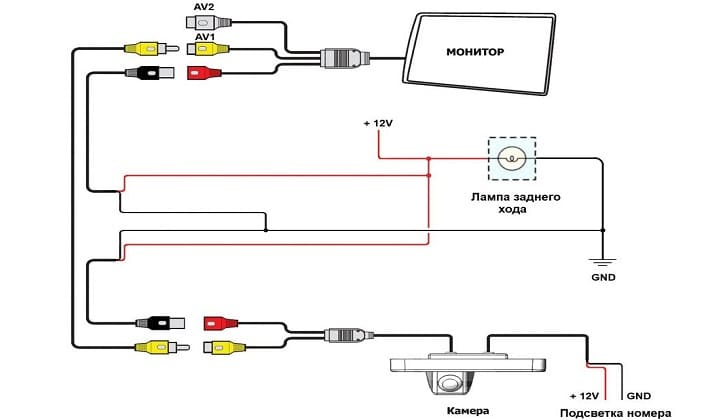

С целью качественного выполнения соединения и отладки аппаратуры для осуществления видеонаблюдения, достаточно чтобы модель телевизора обладала RCA-разъемом («тюльпан»). А сама подсказка заложена в окраске соединительного кабеля, которая состоит из желтого, красного и черного (или белого) цветов, где каждый из них имеет свое предназначение.

Так, в системах общего использования цветами обозначены определенные функции:

• желтый – трансляция видеосигнала;
• красный – передача стерео/моносигнала на левый канал;
• черный/белый – передача аналогичного сигнала на правый канал.

В концепции аналогового видеонаблюдения последние оба кабеля предназначены для «подпитки» самой аппаратуры. То есть, при подключении такого типа приспособления, зачастую имеющего в наличии только два кабеля – для видео и электропитания (звук необязателен в этом случае), в схему дополнительно включается источник электроэнергии (блок) на 12 В.

Если на экране телевизора после выбора специально предназначенного AV-канала и включения бытовой камеры (или подачи питания на видеонаблюдение) появилась картинка в реальном времени, то можете быть уверены, что все сделано правильно.

Через специальные преобразователи

Для использование одной или двух аналоговых видеокамер можно использовать специальные преобразователи с AV-сигнала в цифровой. На входе такого устройства идут классические «тюльпаны», а на выходе разъём Ethernet. Как выполнить подключение подобным способом:

1. В первую очередь необходимо определиться с количеством камер, если их будет больше 2-3, то использование преобразователей невыгодно по стоимости и времени настройки.
2. Подключить камеру к преобразователю, а данное устройство непосредственно к сетевой плате компьютер или к роутеру.
3. Зайти в интернет-браузер и ввести IP-адрес подключенного к сетевой карте или роутеру устройства.
4. Настроить логин и пароль, после чего можно смело запускать запись видео.

Что лучше подходит: стационарный ПК или ноутбук.

При наличии обычного компьютера, и ноутбука, для организации домашнего видеонаблюдения лучше использовать ноутбук по следующим причинам:

1. Он значительно меньше и компактнее обычного ПК, благодаря чему его можно разместить практически на любой поверхности.
2. Энергопотребление ноутбуков значительно ниже, нежели у системных блоков. Если стационарный компьютер потребляет 200-300 ватт в час, то ноутбук едва потребляет сотню ватт (чаще эта цифра значительно ниже).
3. На ноутбуках имеется встроенный аккумулятор, что позволит продолжить запись с камер даже при не слишком длительном отключении электричества (в некоторых камерах также присутствует встроенная батарея).

Вывод

Подключение аналоговой видеокамеры к компьютеру в домашних условиях не является слишком трудной и затратной по времени задачей, благо для этих целей существует специальное оборудование и программное обеспечение. Те же платы захвата видео стоят достаточно дёшево и позволят подключить сразу несколько камер. Хотя для обеспечения видеонаблюдения на предприятии лучше использовать полноценный видеорегистратор, поскольку ни одна существующая плата видеозахвата не справится с настолько обширной задачей, да и запись на обычный персональный компьютер не является достаточно надёжным делом. Поэтому видеонаблюдение, организованное через обычный ПК, больше подойдёт лишь для домашнего применения, нежели для серьёзной организации.

Другие статьи:

• • Видеонаблюдение в офисе
  • Повороная ip камера: назначение, виды
  • Какие бывают пылесосы и как их выбирать
  • Производство профессиональных воздушных компрессоров

Как соединить видеокамеру с телевизором

Изображение с видеокамеры можно напрямую подключить к телевизору и наблюдать в реальном времени за тем, что происходит в месте установки.

Для создания системы понадобится видеокамера, блок питания для неё, а также разъемы, которые подходят к ТВ и видеокамере. Также потребуется монтажный бокс с кабелем.

Выбор места

Нужно ставить видеокамеру так, чтобы объект наблюдения попадал в большую часть кадра. При покупке камеры нужно уточнять характеристики у продавца.

Угол обзора может варьироваться от 70 до 100 градусов. Но также бывает и сорокаградусные модели для телевизоров. Уличную видеокамеру желательно защищать от дождя и ставить под крышей.

Подключение к телевизору

Есть разные способы соединения. Аналоговую аппаратуру можно подключить к ТВ через AV вход. Его также называют композитным.

Современные модели ТВ поддерживают такой порт. Если ТВ старой модели, на панели может быть разъем SCART. В таком случае придется приобрести специальный переходник SCART-АV.

Для соединения устройств желательно использовать коаксиальный кабель RG-6, который обычно применяют для монтажа антенн. Изображение будет стабильно поступать на экран обычного домашнего телевизора. Для питания подсоединяют блок мощностью в 1 ампер, а также специальный кабель.

Около видео-аппарата потребуется закрепить монтажный бокс, чтобы спрятать разъемы. В качестве разъема камеры к проводу ставят bnc разъемом. Можно найти разные варианты, но желательно использовать зажим и болтик. Так можно достигнуть стабильной работы передачи видео.

Со стороны ТВ-устройства нужно поставить коаксиальный кабель с разъемом типа «тюльпан». Кабель питания подключить к блоку. С помощью пульта в качестве источника сигнала выбрать AV-вход и картинка появится на мониторе (совместимость оборудования не имеет значения).

IP-камера и устройства с высоким разрешением TVI/HDCVI/AHD

Для правильного подключения к телевизору оборудования, нужно воспользоваться промежуточным устройством. Если используется TVI/HDCVI/AHD, в качестве устройства используют видеорегистратор (необязателен в случае использовании модели с аналоговым портом). На регистраторе несколько видео-выходов – HDMI порт,VGA и композитный, что позволяют соединиться с ТВ.

IP-камеры – более универсальный инструмент, поскольку к ТВ можно подключить не только видеорегистратор, но и персональный компьютер или ноутбук, через который с помощью специальной программы видео будет транслироваться с камеры на ТВ.

Чтобы сохранить всё, что записывает аппаратура, нужно подключить к ТВ видеорегистратор. Можно приобрести аналоговые камеры видеонаблюдения или сетевой тип. Для подключения видеонаблюдения к телевизору используется HDMI вход. Но также можно использовать композитный порт. На регистратор устанавливают карту памяти, на которую сохраняется видео за день. Чтобы просмотреть запись, нужно подсоединить вход регистратора к экрану ТВ устройства, описанным способом, или через ПК с программным обеспечением. Подключение видеокамеры к телевизору – процесс не сложный, если соблюдать рекомендации. Выбирать телевизор для дома и видеонаблюдения не придется, поскольку используют имеющийся аппарат, но зато есть шанс подобрать разные виды камер (некоторые имеют выход в интернет), которых в магазинах большой ассортимент для конкретных ситуаций.

Какие нужны программы

Наиболее популярными считаются камеры IP, работающие по локальной сети через роутер. Программное обеспечение подбирается с учётом вида камеры, которая устанавливается к системе.

Большинство изготовителей включают в комплект специализированное программное обеспечение, выполняющее множество полезных возможностей:

• транслируют видео с устройств непосредственно в сеть;
• активизируют режим записи во время включения датчика движения;
• записывают видео в установленные временные промежутки и многое другое.

Помимо программного софта, к комплекту, включающему в себя более 10 камер, специалисты рекомендуют использовать вспомогательные элементы и дополнительные приборы, а именно:

• бесперебойники;
• анти грозовую защиту;
• запоминающее устройство для сохранения информации.

КАК ПОДКЛЮЧИТЬ КАМЕРУ ВИДЕОНАБЛЮДЕНИЯ

Для начала приведу некоторые варианты соединений камер видеонаблюдения с сигнальными кабелями и проводами. Как подключить камеру видеонаблюдения к компьютеру или монитору описывает вторая часть статьи. Кстати, здесь речь пойдет про аналоговые камеры видеонаблюдения.

Они могут иметь два основных типа выводов:

• чисто проводные,
• под разъемы.

В первом случае соединение производится скруткой (которую настоятельно рекомендуется пропаять) или через клеммные соединители.

Что касается разъемов, то для подключения цепей видеосигнала применяются BNC коннекторы, а цепь питания имеет двухпиновый (двухконтактный) штекерный соединитель.

Чтобы подключить камеру к какому либо устройству нужно иметь соединительную линию требуемой длины с соответствующими разъемами. Можно использовать комбинированный коаксиальный кабель (питание и сигнальные цепи выполнены в общей изоляции).

Кроме того, напряжение можно подать отдельным кабелем. Все зависит от предпочтений инсталлятора, а также конфигурации системы.

Например, если блок питания (БП) установлен в непосредственной близости от оборудования, к которому подключается камера видеонаблюдения, то можно использовать оба варианта.

При ином месте размещении БП для его подключения придется использовать отдельный провод

В каждом случае обязательно обращайте внимание на сечение проводников (про их расчет здесь)

Соединительная линия с противоположенной от видеокамеры стороны должна иметь разъем, соответствующий подключаемому оборудованию — это очевидно. Кстати, при подключении камеры видеонаблюдения к витой паре этим оборудованием будет соответствующий передатчик.

Теперь о некоторых способах, которыми можно подключить аналоговую камеру к различным устройствам системы видеонаблюдения.

Как подключить аналоговую видеокамеру к монитору?

Если Вам нужно подключить аналоговую камеру к монитору понадобятся блок питания и коаксиальный кабель.

Существует 3 варианта подключения:

1. С помощью видеорегистратора;
2. С помощью ПК у установленного на нем платы видеозахвата;
3. Прямым подключением.

Первый способ самый распространенный при использовании систем видеонаблюдения и применяется, когда используется большое количество видеокамер. Для систем видеоконтроля, состоящих из 1 или 2 камер такой способ подключения не эффективен, так как придется покупать видеорегистратор, который стоит достаточно дорого и попросту для такой системы не нужен.

В зависимости от того, какой монитор Вы будете использовать, зависит применяемый разъем для подключения, как показано на рисунке ниже. При этом разъем монитора подключается непосредственно к регистратору.

Для подключения аналоговой камеры монитору персонального компьютера, понадобится карта видеозахвата либо USB-преобразователь. Это также требует дополнительные денежные затраты.

Подключение осуществляется следующим образом:

• плата устанавливается в компьютер;
• сигналы аналоговых камер поступают на соответствующие интерфейсы платы видеозахвата;
• плата на аппаратном уровне декодирует сигнал, осуществляет преобразование и сжатие, формируя видеопоток в понятном компьютеру, цифровом виде.

Перечисленные действия выполняются автоматически, для них не требуется специализированного ПО. Оболочки и драйвера нужны лишь для работы с данными.

При покупке платы, нужно обратить внимание не только на число доступных интерфейсов, т.е. точек подключения аналоговых камер, но и на возможности предлагаемого ПО

Часть функционала карты видеозахвата обеспечивает и USB преобразователь сигнала. В частности он получает сигнал от видеокамер и формирует понятный формат данных для компьютера.

Большинство преобразователей предлагают систему доступа, похожую на работу подключенных USB камер. Функциональные возможности таких устройств минимальны, для обработки сигнала можно использовать любые пакеты-оболочки от сторонних производителей.

Но есть у данного оборудования и достоинства. Во-первых, цена его достаточно низкая. Во-вторых, не нужно устанавливать энергоемкие, и громоздкие платы видеозахвата. В-третьих, USB преобразователь легко подключается к ноутбуку без вмешательства в его аппаратную часть.

Самым простым и дешевым является прямое подключение камеры к монитору. Правда, такой способ позволит наблюдать на мониторе происходящее в зоне обзора камеры в настоящий момент времени. записывать видео не получится.

Использовать можно монитор обычного персонального компьютера, подключая к нему камеру напрямую. Дополнительно понадобится приобрести только преобразователь BNC-VGA. Он преобразует аналоговый сигнал камеры в цифровой, что позволяет получать картинку на экране в режиме реального времени.

При его покупке важно обращать внимание на разрешение, которое редко бывает более 740х567 пикселей. То есть если разрешение изображения камеры выше, оно все равно будет не будет выше названных параметров. Можно использовать и более качественные преобразователи, но они будут стоить дороже

Можно использовать и более качественные преобразователи, но они будут стоить дороже.

Для подключения к монитору, он должен иметь разъем для подключения композитного сигнала. В нём центральный контакт подает непосредственно видеосигнал, а внешний – экран.

Аналоговые камеры видеонаблюдения обычно имеют проволочные выводы или BNC-коннекторы. Это значит, что для подключения понадобится сделать подходящий переходник. Затем с одной стороны соединительного кабеля устанавливается BNC, с другой – тюльпан (RCA) и производится поключение камеры к монитору.

Если камера имеет 4 вывода, то из нее будет выходить два двойных провода. Обычно желтый – сигнал, красный – плюс питания. Оставшихся два провода можно соединить между собой. Однако лучше всего внимательно прочесть паспорт устройства, чтобы не сломать его.

После подключения можно начинать просматривать видео. Для этого нужно:

• на пульте дистанционного управления нажать «source»;
• на экране тв выбрать режим «композит» или «av».

Вот такие способы применяются для подключению аналоговых камер к мониторам.

Ну а мы напоминаем, что наша с 2010 года занимается проектированием монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье. Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Стоимость услуг мастера

Установка систем видеонаблюдения может быть выполнена самостоятельно, без каких-либо проблем. Но для минимизации риска появления проблем и ошибок, можно поручить работу мастеру. На стоимость работ влияют разнообразные факторы. В некоторых случаях монтаж и настройка могут осуществляться бесплатно, специалистами компании, которая продавала это оборудование.

Средние показатели расценок на монтаж и настройку оборудования могут быть следующие:

• установка видеорегистратора — 2500 р.;
• монтаж беспроводного устройства — 1500 р.;
• установка внутренних камер на проводной основе — 1500 р.;
• монтаж внешних камер — 2500 р.

В зимний период расценки на работу специалистов могут вырасти до 20%. А также повышение стоимости возникает при сокращении сроков монтажа. Увеличение объема работа, наоборот, может послужить поводом для скидки.

Другие способы подключения аналоговых камер

Помимо перечисленный имеются и менее распространённые методы использования видеокамер не цифрового типа. Одним из таких способов является соединения через старый видеомагнитофон, большинство из которых позволяло выводить изображение с различных устройств. Недостатки подобного метода очевидны. Во-первых, мало у кого остался живой видеомагнитофон. Во-вторых, в магазинах они уже не продаются более десяти лет. По этим причинам лишь некоторые «везунчики» смогут подключить камеру подобным образом. Также недостатком подобного подключения является запись исключительно на старые магнитные кассеты, которые в нынешнее время найти очень трудно.

Поэтому использование кассетного видеомагнитофона не подойдёт практически никому в нынешнее время, а более новые DVD-проигрыватели практически все не имеют возможности подключения аналоговой камеры (или же отсутствует функция записи на диски). К современным проигрывателям с flash-накопителей и вовсе невозможно штатными методами подключить какие-либо аналоговые устройства (такие проигрыватели могут работать исключительно с цифровыми ip-камерами).

«Подводные камни»

Первой трудностью, с который можно столкнуться в процессе организации подобного видеонаблюдения, является количество проводов, которые придётся провести. Если в цифровой видеокамере питание, передача видеосигнала и управление поворотным механизмом выполняется через один провод (технология PoE), для аналоговой,  придётся использовать три кабеля (за очень редким исключением). Не всегда присутствует возможность удобно проложить один единственный кабель, о трёх уже говорить не стоит.

Также возле видеокамеры очень желательно наличие розетки или блока питания, от которых и будет работать устройство. Если цифровая камера может получать напряжение напрямую с видеорегистратора, роутера или компьютера посредством PPoE, аналоговые устройства подобную технологию не поддерживают (по вполне понятным причинам).

Длина и качество кабеля в не цифровых системах видеонаблюдения влияют на качество видео значительно выше, нежели в цифровых камерах. Поэтому при использовании слишком длинного и некачественного провода на получаемом с камеры изображении могут появляться сильные помехи или искажения.

Основные разъёмы для подключения

Одним из наиболее популярных разъемом является RCA (на простом языке «тюльпаны»). Такой тип подключения отличается неплохим качеством передачи видео и минимальными помехами, из-за чего он пользуется достаточно высокой распространённостью.

Также встречаются видеокамеры с возможностью подключения во вход F (антенный). Их преимуществом является возможность подключения практически к чему угодно (даже к старому советскому телевизору). Недостатками являются откровенно плохое качество передаваемого видео и ощутимые помехи, поэтому антенный вход предпочитают не использовать, подключив устройство с помощью «тюльпанов» (что нередко выходит даже дешевле).

Выводы

Несмотря на стремительное устаревание и появление более совершенных технологий, аналоговое видеонаблюдение по прежнему повсеместно используется в домах или на различных объектах. Далеко не каждый захочет менять проверенную временем систему видеонаблюдения на более новую, особенно с учётом огромных затрат на подобную модернизацию.

Соединить аналоговые камеры не настолько сложно, как может показаться изначально. Главное — правильно подобрать оборудование (к аналоговым камерам стоит покупать именно видеорегистратор с аналоговыми входами), с остальным всё предельно просто. Достаточно подсоединить камеры в соответствующие входа в видеорегистраторе, телевизоре или плате видеозахвата компьютера.

Хотя в некоторых случаях могут возникнуть проблемы (в частности при попытке подключения аналоговых видеокамер к исключительно цифровым устройствам). Но даже в таких ситуациях несложно найти решения, ведь существует множество преобразователей или иных девайсов, позволяющих сделать коммутацию.

Другие статьи:

• • Основные принципы при проектировании системы видеонаблюдения
  • Панорамная ip камера 360 градусов
  • Видеонаблюдение в офисе
  • Ip камера с датчиком движения и записью

Необходимые материалы и инструменты для подключения

Если вы решили настроить передачу сигнала от видеокамеры на телевизор, вам понадобятся такие материалы:

• Блок питания;
• Соединительные кабели для подключения видеорегистратора, возможно, и дополнительные переходники, если разъёмы на телевизоре и камере отличаются.

Чтобы видеокамера могла работать, ей нужно питание. Выходное напряжение источника питания должно быть выпрямленным и стабилизированным в диапазоне от 9 до 15 вольт (самый распространённый параметр БП – 12В). А максимальная сила тока не меньше 0,1 ампера (лучше 0,7-1А).

У каждой камеры есть свои потребности в питании, поэтому блок питания нужно подбирать по маркировке: например, чаще всего приборы маркируются так: 9-15V DC/0.1A. То есть, понадобится блок питания 9-15В и с силой тока от 0,1А.

Если к одному БП будет подключаться несколько регистраторов, то последний параметр суммируется: для двух камер сила тока должна быть от 0,2А, для трёх – от 0,3А и т.д. Напряжение остаётся единым – 9-15В.

Кабели, которыми можно создать подключение видеокамеры к телевизору, могут быть пяти типов:

• Коаксиальный;
• «Тюльпаны»;
• S-video;
• SCART;
• HDMI или Mini-HDMI.

Коаксиальный кабель – это всем знакомый провод, который используют для подключения антенны к телевизору. «Тюльпаны» – это RCA jack, или композитный кабель, такой стандарт широко применяется в аудио- и видеотехнике. Его штекеры и гнёзда окрашены в разные цвета, что сильно помогает ориентироваться в подключении провода.

Провод S-video встречается не сильно часто, хотя он прекрасно передаёт цифровое изображение без потери качества. Разъёмы SCART – это достаточно распространённый европейский формат подключения для телеаппаратуры, который ни с чем не перепутаешь: его штекер – это металлическая коробка с 21 пином.

Ну и лидером всех цифровых технологий считается кабель стандарта HDMI. Он способен отправлять видеосигналы и многоканальный звук в цифровом виде без преобразования.

Самым популярным кабелем подключения видеокамеры к ТВ считается AV RCA, в котором один конец – это входной штекер AV 3,5 мм, а на противоположном конце три выходных штекера-тюльпана. Эффективность передаваемого изображения очень сильно зависит от качества соединительных проводов.

ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ

Подключить к компьютеру камеру видеонаблюдения можно двумя способами:

С помощью платы видеоввода.

Она вставляется непосредственно в системный блок компьютера, может иметь различное количество каналов подключения. Тип соединителя – BNC. Комплект поставки обязательно должен включать соответствующее программное обеспечение.

При выборе платы следует обратить внимания на системные требования, предъявляемые ее производителем к компьютеру.

Этот вариант обеспечивает организацию полноценной системы видеонаблюдения с такими функциями как детектор движения, архивирование, поиск записи по времени или событию, запись звука, управление PTZ (поворотное устройство, трансфокатор) и пр. Естественно, для каждой модели комбинация возможностей будет своя, так что надо внимательно читать описание.

Через USB преобразователь.

Это достаточно бледное подобие платы видеоввода, но тем не менее тоже требует программного обеспечения (совет – используйте только штатное ПО от производителя, в Интернете можно, конечно, что – то найти, но не факт, что это будет работать – были прецеденты). Достаточно дешевый, как по деньгам так и возможностям, способ подключения камеры видеонаблюдения через USB вход компьютера.

Порядок подключения камеры видеонаблюдения к телевизору

Довольно часто на СМАРТ-телевизоры устанавливают веб-камеры. Это очень удобно, когда вы используете Skype или записываете потоковое видео своих игр для Twitch-канала. Бесплатное визуальное общение или создание видеоконференций с использованием веб-камеры на телевизоре – для многих людей это обычные будни.

Выполнить подключение напрямую получится только с такой моделью камеры, которая работает с аналоговым сигналом. Такие приборы можно купить через интернет или в магазине бытовой техники.

Если же вы всё-таки хотите организовать подключение своей «вебки» к телевизору, то можно задействовать системный блок ПК в качестве переходника. Для этого проведите такие действия:

• Соедините с помощью кабелей или переходников телевизор с системным блоком компьютера. Разъёмы у всех моделей разные, поэтому посмотрите, какие порты есть на задней панели вашего ТВ, и определите оптимальный вариант своего подключения;
• Телевизор будет служить вам монитором, поэтому подстройте его разрешение, чтобы вам было удобно его использовать;
• Подключите WEB-камеру к блоку ПК;
• Запустите установку драйвера с диска (он идёт в комплекте с устройством) или через «Панель управления» – «Диспетчер устройств»;
• Вот и вся настройка, теперь останется только удобно разместить веб-камеру на телевизоре, настроить угол обзора, чтобы в её объектив попадала нужная картинка.

А вот камеры, которые имеют интерфейс Ethernet (их называют IP-камерами), не потребуют установки драйвера. Такие модели можно напрямую подключить к роутеру или цифровому видеорегистратору NVR посредством витой пары. Они имеют собственный IP-адрес и в телевизоре будут распознаны, как самостоятельный девайс. Запись с IP-камер настраивается на SD-карту или сервер.

Большая часть современных моделей телевизоров поддерживают работу с цифровым форматом данных. Особенно те, которые имеют встроенный доступ в интернет. Есть модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000), а можно купить отдельное веб-устройство, которые, как правило, производят те же производители телевизоров. Такие камеры более чувствительны и адаптированы под большую дальность до объекта: они лучше способны улавливать звук абонента, и умеют правильно подстраивать чёткость картинки.

Перед тем как настроить взаимодействие камеры со своим телевизором, убедитесь, что:

• У камеры имеется разъём VA/In/Out;
• В комплекте есть кабель для подключения.

Отличным вариантом универсальной ТВ-камеры является, например, модель Logitech TV Cam HD. Её достаточно просто подключить к телевизору через HDMI-кабель и никаких дополнительных манипуляций проводить не потребуется. У неё имеется автономный БП, поэтому видеозвонки можно принимать даже при выключенном ТВ.

Жители многоквартирных домов довольно часто используют подключение, в котором одна камера, установленная, например, в парадном, передаёт изображение на все квартиры в доме. В таком случае используется один регистратор и множество специальных мониторов с разъёмами HDMI или VGA в каждой квартире.

В целях экономии можно не покупать дополнительное устройство, а вывести изображение на свой телевизор с помощью модулятора телевизионного сигнала. Схема по такому подключению будет выглядеть так:

• В телевизионном кабеле нужно сделать разрыв, его можно делать либо на лестничной площадке, либо непосредственно в своей квартире;
• В него устанавливается специальный модулятор ТВ сигнала, который добавляет к потоку телесигнала ещё один дополнительный информационный канал со свободной частотой вещания;
• Модулятор имеет 2 антенных разъёма (один – на вход, второй – на выход) и 3 коннектора типа «тюльпан» (один для передачи видео и два аудиоканала). Сигнал от камеры проводим в модулятор посредством стандартного коннектора;
• После этого задаём частоту вещания (на корпусе устройства указываем номер канала);
• С помощью делителя сигнала картинку с камеры можно вывести на 4 отдельных телевизора.

Если камера не имеет возможности переключения в старый аналоговый телевизор, то создать прямое подключение не получится. Для этого случая вам потребуется приобрести специальный преобразователь BNC/VGA. Только конвертёр сможет изменить формат передаваемого сигнала.

Подключение камеры видеонаблюдения к телевизору проводится посредством всё того же коаксиального кабеля, который просто достаточно обжать с двух сторон BNC-коннекторами. Одна сторона кабеля подключается к выходу на камере, а другой конец устанавливается в гнездо «Входа» на преобразователе, а уже последний подключается к ТВ-приёмнику с помощью кабеля VGA.

Подключение к Smart TV

Этот вариант наиболее предпочтителен, поскольку является самым простым. Как известно, телевизоры со Smart TV достаточно распространены, поэтому давно не могут называться рыночными новинками. Подключение камеры видеонаблюдения к такому телевизору обладает следующими преимуществами:

• благодаря Smart-технологии существует возможность выходить в интернет-сеть непосредственно с телевизора;
• для облегчения ввода информации и работы в сети можно воспользоваться дополнительными аксессуарами, например, мышами и клавиатурами для телевизоров;
• широкий экран, позволяющий подробно рассмотреть картинку с IP-камеры, даже находясь в другой комнате.

Чтобы подключить IP-камеру к Smart TV, нужно выполнить несколько действий. На сервисе видеонаблюдения требуется пройти регистрацию учетной записи, а затем при помощи уникальной нумерации добавить туда все IP-адреса камеры. При этом можно сделать группировку аппаратов по их истинному местонахождению или тематике передачи информации. Как правило, интерфейс сервиса не сложен, поэтому в списке можно будет легко выбрать и включить передачу картинки с одной камеры.

Далее проводят настройку телевизора для входа в интернет по данным, предоставленным провайдером. Как только войти в сеть удалось, в поиске нужно набрать адрес сервиса видеонаблюдения, войти в свой личный кабинет и выбрать необходимое устройство для просмотра.

Вывод сигнала через видеорегистратор

Стационарный аналоговый также можно использовать для вывода изображения с камер. Единственное условие для этого — наличие на регистраторе Ethernet разъёма для подключения к локальной сети или Wi-Fi адаптера для подключения к роутеру. Порядок подключения следующий:

1. Подключить видеокамеру (или несколько камер) к видеорегистратору с помощью коаксиального кабеля.
2. Соединить регистратор с ноутбуком через сеть Ethernet или Wi-Fi (в случае наличия соответствующего модуля).
3. На компьютере открыть браузер и зайти по соответствующему ip-адресу, в появившемся окне потребуется ввести логин с паролем (стартные IP, логин и пароль можно узнать в комплектной инструкции к устройству).
4. Для обеспечения наибольшей безопасности рекомендуется сменить стандартный пароль, а также IP-адрес. В противном случае регистратор может быть взломан злоумышленником, в результате чего доступ к камерам получит совершенно посторонний человек.
5. Для наибольшей стабильности записи и удобства использования камерами рекомендуется установить на ноутбук ПО, идущее в комплекте с регистратором. Если программное обеспечение в комплекте отсутствует, его можно найти на официальном сайте производителя девайса.
6. Приступить к записи видео с камер на жёсткий диск ноутбука.

Подключение по витой паре

При наличии конвертера из аналогового сигнала (PAL, NTSC, aHD) в цифровой (RJ45) можно выполнить подключение камеры с помощью витой пары следующим способом.

1. Соединить видеокамеру с преобразователем с помощью коаксиального провода.
2. Подключить конвертер к ноутбуку по витой паре.
3. На ноутбуке открыть браузер и ввести ip-адрес устройства (можно узнать в инструкции к девайсу или на корпусе конвертера).
4. Ввести стандартные логин с паролем (узнать можно там же).
5. Сменить родные логин, пароль и ip-адрес (это рекомендуется сделать для обеспечения большей безопасности, в противном случае камеру будет слишком просто «взломать»).
6. Приступить к записи изображения с видеокамеры. При наличии в комплекте с конвертером программного обеспечения, рекомендуется его установить, это значительно упростит работу с камерой и увеличит общую стабильность системы.

В подавляющем большинстве случаев проблем с подключением аналоговой видеокамеры к ноутбуку возникнуть не должно, ведь это делается практически также, как и на стационарных компьютерах. Единственное серьёзное ограничение ноутбуков — отсутствии штатной возможности в подключении внутренней платы видеозахвата, поэтому ряд доступных устройств слишком сужается. Тем не менее в магазинах присутствует огромный выбор внешних плат видеозахвата, подключающихся через разъём USB.

При использовании стационарного видеорегистратора или небольшого конвертера различия между компьютером и ноутбуком исчезают вовсе. Тут отсутствуют какие-либо ограничения у ноутбуков, нетбуков и у большинства планшетов, работающих на настольной версии Windows.
