Как производится монтаж воздуховодов: установка гибких и жестких каналов вентиляции

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах – это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Основные компоненты и комплектующие

В механических установках применяются различные устройства для обработки воздуха: вентиляторы, нагреватели,  осушители, увлажнители, фильтры.

Вентиляторы — это главный элемент вентиляционной установки. Характеризуются производительностью и создаваемым напором. Подразделяются на осевые и радиальные;

Воздуховоды – предназначены для разведения воздушных потоков по помещениям;

Фильтры — задерживают пыль и очищают входящий воздух от различных загрязнений;

Калориферы – нагревают уличный свежий воздух перед подачей в помещение. Нагрев осуществляется при помощи электричества или горячей воды;

Вентиляционные клапаны – предохраняют систему от проникновения воздушных масс  с улицы при отключенной системе в холодные периоды из-за значительного температурного перепада внутри и снаружи помещения;

Вентиляционные решетки – наружные решетки препятствуют попаданию в  сеть  посторонних предметов, внутренние — распределяют воздушные потоки, а также осуществляют декоративные функции.

Новинка — интеллектуальная («умная») вентиляция

Основной недостаток, которым характеризуется принудительная приточно-вытяжная система вентиляции — это невозможность регулирования воздушного потока в соответствии с постоянно меняющимися параметарми воздушной среды в помещении. Нередко воздухообмен проходит более интенсивно, чем необходимо, впустую расходуя электроэнергию. К тому же качество воздуха определяется не только его температурой и влажностью, но и  концентрацией в нем углекислого газа (СО2), поступающего от жителей, работников офиса и других источников.

«Умная» вентиляция, управляемая реальной потребностью, лишена этого недостатка. К тому же она легко интегрируется в системы кондиционирования и отопительные контуры, а также в общую схему управления «умного дома» с функцией дистанционного управления.

Корректировка режима работы интеллектуальной вентиляции происходит при помощи датчиков температуры, содержания диоксида углерода и влажности. Интенсивность воздухообмена регулируется на каждом отдельном объекте исходя из количества присутствующих на нем людей. Система настраивается по определенному графику (день недели, время суток) и оптимальной мощности с возможностью выбора температурного режима воздушного потока.

Если сравнивать с обычными решениями, то интеллектуальная вентиляция обеспечивает значительную экономию электрической энергии, качественно решая при этом задачи поддержания требуемых характеристик микроклимата.

Для более эффективного и функционального размещения компонентов системы ее проектируют перед строительством или капремонтом. Подытоживая, можно отметить:   «умная» система вентиляции с механическим побуждением  — не самый дешевый, зато самый эффективный метод воздухообмена. Затраты оправдывают себя достаточно быстро благодаря  экономии тепла и использованию автоматического контроля параметров воздуха.

Получить бесплатную консультацию инженера по механической вентиляции

Получить!

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов. Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

  • Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
  • Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
  • Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

Техника безопасности при производстве работ

 Большая часть монтажных  работ проводится на высоте. Требуются грузоподъемные механизмы. Обязательно проведение для монтажников инструктажа по технике безопасности.

Для успешного результата этапа работ на высоте требуется, чтобы:

  1. Работы выполнялись только обученными квалифицированными монтажниками.
  2. Место проведения работ было ограждено, проход людей рядом с объектом ограничен.
  3. Для снижения степени опасности монтажа на высоте все подготовительные процессы осуществлялись на нулевой отметке.

При выполнении работ в частных домах используют надежные крепкие подмости, инвентарные леса. Работы по укладке вентиляционных труб с теплоизоляцией ведут в защитных перчатках, очках.

Со спецификой обустройства прохода вентиляционных труб через кровельный пирог ознакомит следующая статья, прочитать которую мы советуем.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

  1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций — не менее 50 мм.
  2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
  3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
  4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
  5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
  6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Сортамент по типоразмерам и форме сечения

Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:

  • круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
  • прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускная способность круглых вентиляционных каналов возрастает с увеличением диаметра. КПД трубы с диаметром 125 мм в 1,5 раза выше трубы с диаметром 100 мм, а трубы с диаметром 150 мм выше «сотки» уже в три раза.


Поливинилхлоридные трубы нельзя использовать для транспортировки воздуха с температурой более 50 градусов Цельсия. Диаметр воздуховода не должен быть меньше диаметра выходного отверстия канала. В противном случае снижается пропускная способность канала

Воздуховод круглого сечения 100 мм работает с той же производительностью, что и короб размером 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60 × 204 мм практически эквивалентны по пропускной способности воздуха.

Круглая труба 200 мм выпускается без широкого набора соединительных частей. Воздуховод с прямоугольным сечением 90 × 220 мм соответствует круглой трубе с диаметром 150 мм, но применяется на практике редко из-за высокой стоимости.

Завоевать авторитет у застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики как:

  • способность поглощать шум и тепло;
  • идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
  • отсутствие коррозии, дающее возможность прокладки труб в помещениях с высокой влажностью;
  • индифферентность по отношению к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
  • стенки, обработанные антистатиком, препятствующие накоплению электрических зарядов, оседанию пыли внутри канала;
  • достаточная прочность и небольшой вес;
  • простой и понятный процесс сборки укрупненных узлов и пространственных систем;
  • изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
  • относительно доступная цена.

Из недостатков ПВХ труб можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.


Жесткие воздуховоды изготавливают способом отливки и застывания в формовочой опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: компании ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки комнат, часто воздуховоды прячут за гипсокартоном с последующей отделкой.

Небольшая высота полимерных коробов помогает уменьшить пространство между плитой перекрытия и подвесным потолком. Тем самым сохранить приемлемую высоту помещения и его кубатуру.

Перечень инструментов и материалов

Для монтажных работ необходим довольно тривиальный набор инструментов и материалов. Их можно приобрести в любом магазине стройматериалов. Понадобятся:

  • карандаш или фломастер для нанесения разметки;
  • хороший нож и ножницы;
  • рулетка;
  • кусачки для проволоки;
  • перчатки для защиты рук;
  • монтажная лента;
  • хомуты;
  • отвёртка с крестообразным наконечником;
  • кисточки для нанесения мастики.

К примеру, хомуты для гибких систем используются в обязательном порядке и имеют различное строение:

  • стандартные;
  • поворотные кольца;
  • соединительные кольца;
  • соединительные и переходные патрубки.

Не обойтись в процессе монтажа воздуховодов без герметиков, мастик и лент. Герметик на водной основе применяют только для внутренних работ и в помещениях с низким уровнем влажности. К его достоинствам относят лёгкость нанесения, экологичность и, при необходимости, простой демонтаж.

Вещества с содержанием растворителя хороши тем, что быстро затвердевают. Это значительно упрощает монтаж и позволяет экономить время. Используются при любых условиях и приклеиваются даже к слегка загрязнённым поверхностям. Серьёзным минусом является горючесть герметика на растворителе в жидком его состоянии. Работать с ним нужно только в хорошо проветриваемом помещении. Есть ограничения и в сроках его службы.

Круглые и плоские пластиковые воздуховоды для вентиляции

Соединители и фитинги

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

  • соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
  • колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
  • переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
  • соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
  • плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
  • переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
  • плоский тройник — соединяет два ответвления с основной линией,
  • крестовина — соединяет три ответвления с основной магистралью,
  • соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
  • решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
  • пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
  • редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
  • кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Предназначение и виды вентиляции

Монтаж вентиляционной системы считается очень важным этапом в обустройстве помещения.

Такая система предназначена для следующих задач:

  • Эффективная очистка воздуха внутри здания от различных примесей и загрязнений, которые появляются в результате деятельности человека.
  • Обеспечение нормальной циркуляции воздуха для стабильной подачи в помещение свежих и приятных воздушных масс.
  • Нагревание или охлаждение воздуха.

Сегодня на рынке доступны следующие виды вентиляционного оборудования:

  • Приточно-вытяжной. Считается наиболее распространенным и рекомендованным типом, который подходит и для стандартной городской квартиры, и для промышленного здания. Систему оборудуют мощными фильтрующими приборами, предотвращающими проникновение сторонних запахов с улицы и пыли. Провести работу по установке приточно-вытяжной вентиляции своими руками довольно сложно, но вполне реально.
  • Приточный. В отличие от предыдущего типа, приточные системы способны только выводить воздух, делая это естественным образом. Оснащенная обычным или более дорогим вентилятором установка может дополнительно прогревать и поставлять в помещение свежий воздух.
  • Вытяжной. Используется в технических помещениях, где присутствует высокий показатель влажности, например, на кухне. Система работает на основе мощных вентиляционных устройств. Их рабочие параметры определяются особенностями постройки.

В некоторых случаях для сбалансирования микроклимата приходится обустраивать дополнительные и недешевые приборы, поэтому специалисты рекомендуют останавливаться на комбинированных моделях.

Способы стыковки воздуховодов

Способы соединения деталей воздуховода можно разделить на сварные и фальцевые. Для сварного стыка необходима достаточная толщина стали или алюминия от 1,5 мм. Тонкостенные вентиляционные трубы соединяют, применяя фальцовку.

Фальцевые соединения бывают нескольких конфигураций. Наиболее используемые:

  • на простом фальце;
  • на фальце с защелкой;
  • на фальце с отбортовкой;
  • на соединительной планке;
  • на поперечном фальце;
  • встык;
  • внахлестку;
  • угловые.

Кроме сварных и фальцевых используют соединения:

  • на фланцах;
  • с помощью муфты или ниппеля;
  • в раструб;
  • при помощи шины;
  • на бандаже.

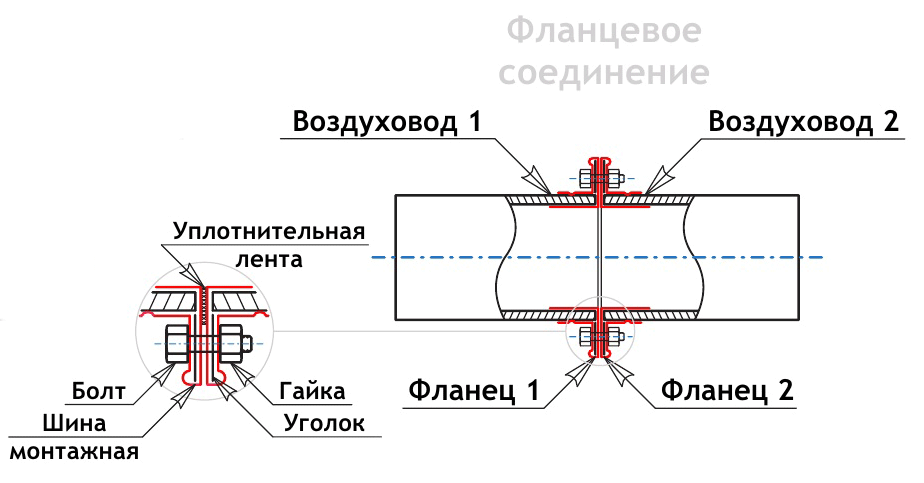

Фланцевые соединения

Трубы для вентиляционных систем (независимо от их конструкции и сечения) соединяют при помощи специально изготовленных фланцев. Детали крепят на трубы при помощи точечной сварки или сплошного сварного шва. Между собой фланцы соединяют креплениями: заклепками или болтами с гайками. В случае использования крепежных болтов их располагают все на одну сторону.

На практике, часто используют точечную сварку для соединения фланцев между собой. Это может грозить быстрой разгерметизацией системы из-за коррозии металла в будущем. Для придания дополнительной защиты сварному соединению, фланцы рекомендуется тщательно прокрашивать. Сварка считается быстрым и недорогим способом монтажа вентиляционных труб.

Для придания герметичности соединению на стальных фланцах между ними укладывают уплотнительную прокладку. Какие материалы разрешено использовать для герметизации стыков воздуховодов, официально изложено в СНиП -85.

Фланцевое соединение воздуховодов является универсальным, надежным способом. Однако изготовление дополнительных деталей обходится дорого, а процесс сборки является трудоемким. Такие соединения используют при монтаже плотных воздуховодов, с высоким уровнем требований.

Соединение воздуховодов муфтой или ниппелем

Не менее распространенный способ соединения труб вентиляционных коммуникаций – оформление стыка муфтой или ниппелем.

Муфта (или внешний ниппель) представляет собой дополнительный отрезок трубы, диаметр которого чуть превышает диаметр основного трубопровода. Муфтой закрывают место стыка, одевая ее на трубопровод. Для герметизации все стыки промазывают специальным составом (герметиком), который подбирают в зависимости от предстоящих условий эксплуатации. Есть муфты, которые идут в комплекте с уплотняющей прокладкой. При монтаже таких муфт герметиком не пользуются.

Ниппель представляет собой отрезок трубы, меньшего диаметра, чем основной трубопровод. Его вставляют на место стыка изнутри. Здесь для герметизации используют специальную алюминиевую ленту.

Соединение воздуховодов между собой с использованием ниппеля получило большее распространение на круглых конструкциях. На прямоугольных сечениях их применяют реже.

Соединение в раструб

Данный тип соединения воздуховодов применяется только для труб с круглым сечением. Для осуществления соединения в раструб на одном конце трубы должен быть расширяющейся участок или вся конструкция должна иметь форму конуса. Трубы вставляют друг в друга, не закрепляя их дополнительно. Для герметизации используется уплотнительная прокладка либо пластичный герметик. Наибольшее распространение соединение в раструб получило при монтаже сэндвич-дымоходов и бытовой вытяжки на естественной тяге.

Еврошина

Для соединения деталей прямоугольных воздуховодов производят специальные шины. Эти детали похожи на соединительные фланцы для прямоугольных труб, которые разобраны на запчасти. Деталь представляет собой отрезок металлического оцинкованного профиля, который напоминает букву Г. Удлиненная сторона имеет размер от 20 до 30 мм. Шина идет в комплекте с уплотнителем и специальными уголками.

Шиной соединяют воздуховоды, которые используются для транспортировки не горячих, химически инертных воздушных масс.

Бандаж

Стыковка деталей воздуховода при помощи установки бандажа применяется на химических производствах. Это соединение высокой надежности. Однако использовать его для бытовых коммуникаций экономически невыгодно, поскольку изготовление самого бандажа процесс дорогостоящий.

Бандаж устанавливают поверх места стыковки трубопровода. Предварительно проводят отбортовку соединяемых торцов. Пространство бандажа заполняют герметизирующими материалами – теплоизоляционной или химически устойчивой мастикой.

Техника безопасности при монтаже воздуховода

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Достоинства бандажного соединения:

  • простота
  • экономичность

Расположение воздуховодов

Воздуховод может быть прикреплен к стене или потолку. При этом он может быть ориентирован:

горизонтально

Фото. Воздуховод горизонтальный.

 вертикально

Фото. Вертикальные воздуховоды.

под наклоном (используется редко)

Виды креплений

В зависимости от типа воздуховода, его пространственной ориентации могут быть использованы различные методы их монтажа. Способы крепления воздуховодов:

  • с помощью L-образного профиля и шпильки
  • с помощью Z- образного профиля и шпильки
  • с помощью хомута и шпильки
  • с помощью траверсы и шпильки
  • с помощью струбцины
  • с помощью перфоленты (с хомутом и без хомута)

Фото. Виды креплений.

Тип крепления и количество крепежных элементов определяется массой, габаритами и видом вентиляционного короба. Во избежание вибраций и дребезжание конструкции обычно используются резиновые прокладки.

Если нужно направить воздуховод под определенным углом, соединить два воздухопровода разного диаметра либо осуществить из воздуховода сложную изогнутую конструкцию, то необходимо провести монтаж отводов вентиляции.

Фото. Отводы вентиляции.

Цена монтажа вентиляции воздуховодов зависит от длины воздухопроводной системы, способа крепления, материала и количества крепежных элементов.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.
