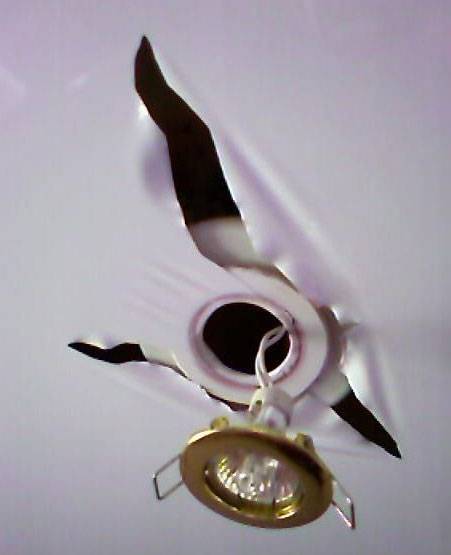

Алгоритм установки встроенного источника света в натяжной потолок:

  1. Сначала нужно проложить проводку.
  2. Затем произведите разметку потолка.
  3. При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
  4. Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
  5. Выведите кабель наружу.
  6. После этого подключите к кабелю светильник.
  7. Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
  8. Затем нужно вставить в светильник лампочку.
  9. Наденьте на готовую конструкцию декоративное кольцо.

Преимущества и недостатки светодиодных светильников

Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.

Есть и другие достоинства:

  • компактность;
  • отсутствие нагара;
  • быстрое зажигание (без разогрева);
  • длительный срок эксплуатации;
  • низкая чувствительность к перепадам напряжения;
  • простота монтажа;
  • высокое качество (если покупать изделия популярного производителя);
  • безвредность для окружающей среды.

У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.

К недостаткам можно отнести преувеличение некоторых достоинств:

  • реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
  • узкая направленность светового луча, требующая установки большого количества светильников;
  • необходимость в дорогостоящих драйверах и системах охлаждения.

Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

Как подключить точечные светильники

Для того, чтобы подключить точечные светильники, многие используют специальный плинтус, который в последнее время особенно часто монтируется с подвесными потолками. Можно также сделать простой монтаж. Установка светильников – дело не сложное, ее можно легко осуществить самостоятельно, не прибегая к помощи специалиста. Для начала перед установкой подвесного покрытия необходимо подготовить базовую потолочную поверхность, то есть, отметив места для установки приборов, укрепить консоли.

Когда материал для потолочного покрытия уже окончательно смонтирован, в его поверхности проделываются отверстия для лампы. Чаще всего для подвесных потолков используются гипсокартонные листы, которые бывает очень легко разрезать. Размеры под светильники обычно очень легко определить: обычно диаметр указывается на упаковке точечного осветительного прибора. Чаще всего средние размеры такого светильника составляют от шестидесяти до семидесяти миллиметров.

После этого в каждое из отверстий на поверхности подвесных потолков следует проложить кабели, которые затем подключаются к клеммам каждого прибора. Для установки пружины точечного светильника сводятся вместе, вставляются в приготовленное заранее отверстие, после чего отпускаются. Как только они занимают свое непосредственное положение, сам светильник плотно прижимается к поверхности подвесного потолка.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Правильный выбор сечения проводника кабеля

Определение максимального тока

Из суммарной мощности (Р) легко получить значение для общего тока:I = Р/220 или более точно из формулы

для однофазной цепи:P = U * I * cos(φ);

для трехфазной цепи:P = √3 * U * I * cos(φ), где:

U= 220 или 380 В;

Коэффициент запаса или коэффициент мощности: cos(φ) = 1 принимается значение для бытовых приборов. Но рекомендованное точное значение для расчета линий подачи тока к мощным электрическим приборам cos(φ) = 1,3.

Мероприятия по подготовке установки светильников на потолок

Считается, что принимать решение об установке такого декоративного элемента, как скрытый свет на потолке требуется еще до начала оборудования каркаса для подвесного потолка, поскольку важно, чтобы был учтен параметр высоты элементов освещения. Уже исходя из этих показателей, можно рассчитать то, как расположить светильники на потолке, то есть каким будет являться интервал между подвесным потолком и основанием базового перекрытия (прочитайте: “Как расположить светильники на натяжном потолке в разных помещениях”).

В случае, если не соблюсти эти меры, расстановка светильников на потолке может стать просто неосуществимой.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

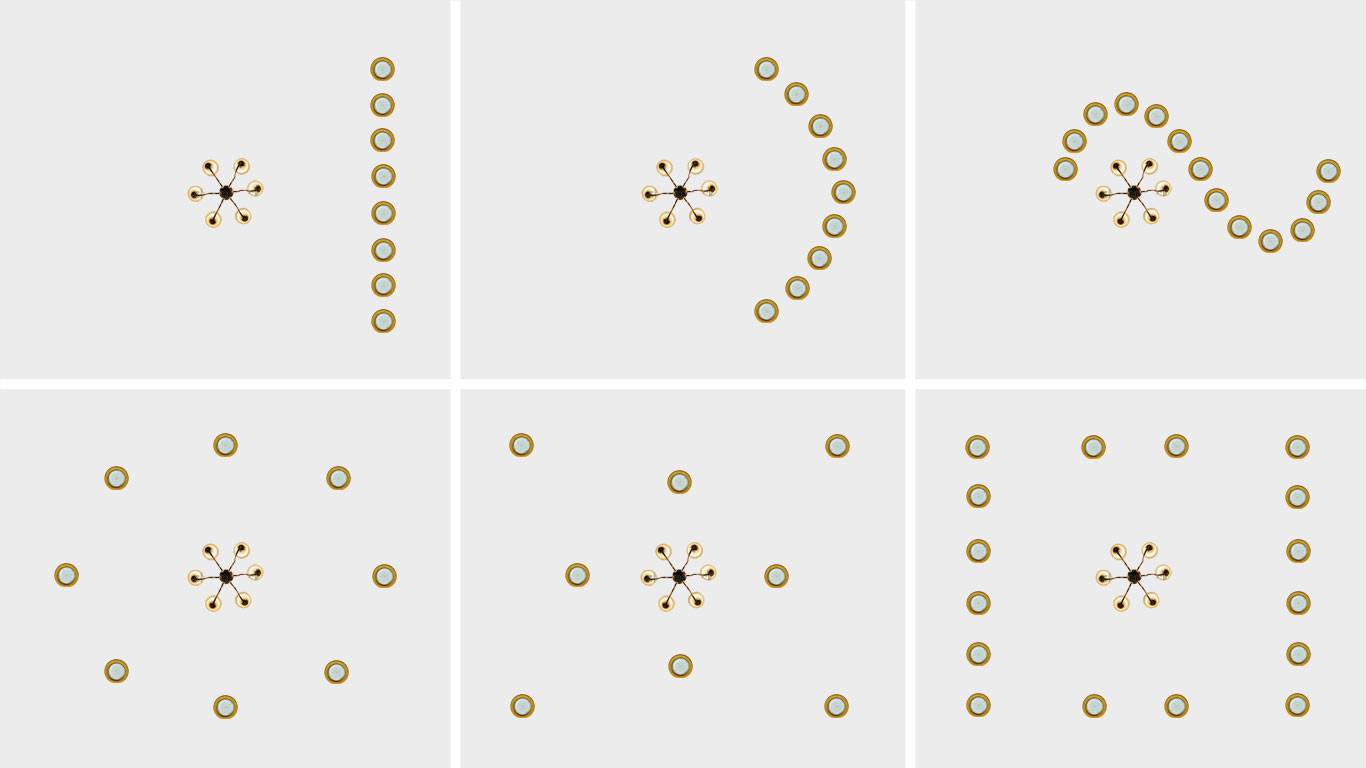

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Не помещайте светильники в места стыка двух панелей. Когда разметка будет завершена, можно переходить к следующему этапу.

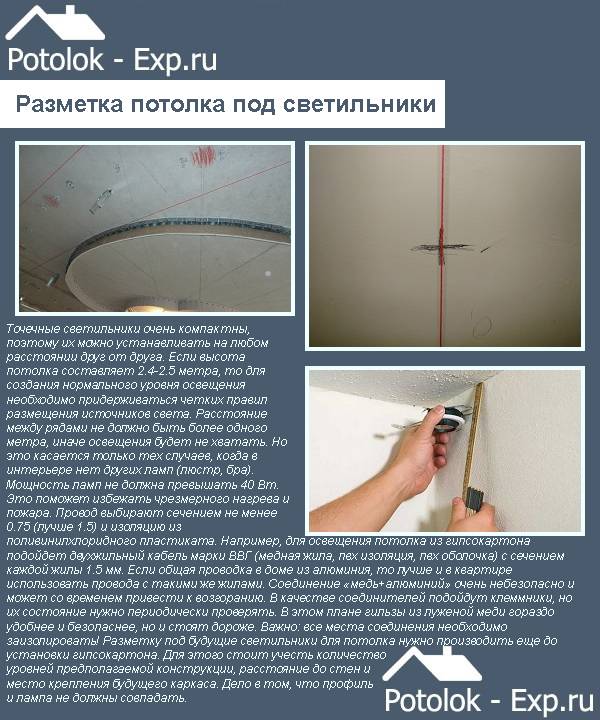

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

  1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
  2. Приготовьте коронку. она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

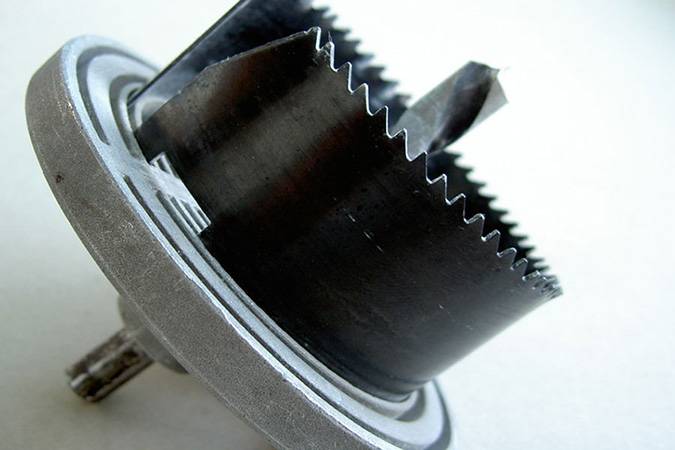

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Установка нового крепежного элемента

Для установки монтажного крюка в плите перекрытия нужно просверлить отверстие, в которое затем и будет вкручен крепеж. Так как резьба располагается по всей его длине, можно легко отрегулировать высоту подвеса люстры. Дополнительная фиксация металлического крюка в отверстии обеспечивается удобной пружинной защелкой. Планку же можно прикрепить непосредственно к черновой поверхности или к закладной конструкции, выполненной из дерева или фанеры.

Перенос проводки и установка нового крепежа потребуют снятия натяжного потолка и повторной его установки, что может оказаться не под силу непрофессионалу. После этого, если принято решение вешать люстру на новое место и не использовать старый подвес, придется проделать в полотне отверстие и тщательно закрепить его, чтобы оно не расползлось и не стало причиной для снижения степени натяжения пленки или ткани. Для этого можно использовать специальные пластиковые кольца, которыми по контуру проклеивают края отверстия.

Если длины проводов не хватит для переноса светильника в сторону, их потребуется нарастить. Для этого специальными клеммами к старой проводке присоединяют отрезки кабелей нужного метража. На удлиненные провода надевают гофрированную трубку, которую затем фиксируют у основания черновой поверхности при помощи хомутов.

Выведя проводку, закрепив отверстие в полотне и установив крепежную конструкцию, покрытие потолка потребуется выровнять по высоте, чтобы затем навесить светильник на необходимом уровне. И последнее, что нужно будет сделать – это качественно заделать место прежнего расположения люстры, чтобы в нем не зияла дыра. Для этого надо воспользоваться специальной заплаткой или наклеить на отверстие аппликацию.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Монтаж на бетонный потолок

В том случае, если глобального ремонта дома не предвидится, возникает вопрос – можно ли монтировать точечное освещение на монолитный бетонный потолок. А если возможно, то как просверлить отверстия и спрятать проводку.

Потолок из бетона характерен для большинства квартир. По сути дела – это монолитная конструкция, которую штробить нельзя.

Сделать специальные отверстия для светильников можно только в том случае, если ремонт планируется делать на последнем этаже, то есть нет риска обвала перекрытия. Но даже в этом случае, для проведения работ по монтажу светильников лучше пригласить профессионалов.

Еще один вариант установки точечных светильников в бетонный потолок – найти на его поверхности технические отверстия, которые есть практически на всех перекрытиях. Они появляются еще при строительстве квартиры, а перед сдачей объекта строители закрывают их бетоном.

Если найти это отверстие и освободить от наполнителя, то в нем можно разместить светильник. Минус такого метода в том, что светильники будут размещаться не там, где желает хозяин квартиры, а там, где были оставлены отверстия.

Самый простой и экономичный способ, который позволит установить точечные светильники на бетонный потолок – зашить его поверхность гипсокартоном. Стоит этот материал относительно дешево, как и в случае установки натяжного потолка, есть возможность выполнять многоуровневые конструкции.

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

  1. Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
  2. Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
  3. Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
  4. Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
  5. Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Каких ошибок надо избегать

Чтобы вся работа не пошла насмарку и не повлекла за собой демонтаж или более плачевные последствия, стоит избегать распространённых ошибок.

  1. Работа проводится только с отключенным напряжением.
  2. Отсутствие гофрированного шланга на проводах может привести к возгоранию проводки и пожару. Не говоря о других достоинствах гофры: защите от влаги, продлении срока службы и др.
  3. Нужно избегать попадания части каркаса на отверстие для крепления светильника.
  4. Если спот монтируется в ГКЛ-потолке ванной комнаты, его корпус должен иметь достаточный индекс стойкости к влажности и попаданию воды.
  5. Монтаж спотов в ванной.

    Монтаж спотов в ванной.

  6. Вид лампы должен соответствовать требуемым задачам. К примеру, для диммера (регулятора яркости света) подойдут диммируемые LED-лампы, поскольку другие виды ламп либо просто не поддерживают эту опцию, либо быстро выходят из строя.

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Расположение точечных светильников

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

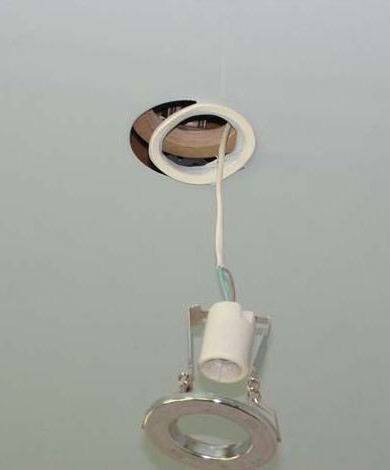

Подключение точечных светильников

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Технология фиксации точечных светильников в натяжном полотне

  • Определяем расположение светильников в натяжном потолке и составляем схему.
  • После укладки проводки прикрепляем регулируемые стойки к базовому покрытию по чертежу.
  • Проектируем лазерным лучом отметку на полу в месте фиксации стойки. Это понадобится для простого обнаружения стоек после установки потолка.
  • Натягиваем полотно.
  • Через сутки после монтажа потолка в местах расположения стоек приклеиваем несколько термоколец на суперклей.
  • После надежной фиксации вырезаем внутри колец отверстие.
  • Вставляем протекторное кольцо и кладем изнутри на потолок.
  • Крепим наружную планку крепежа.
  • Достаем кабель и подсоединяем к клеммам прибора.
  • Устанавливаем декоративный профиль и регулируем положение светильника по высоте полотна.
  • Прижимаем к корпусу пружинные крепления и протягиваем в отверстие.

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

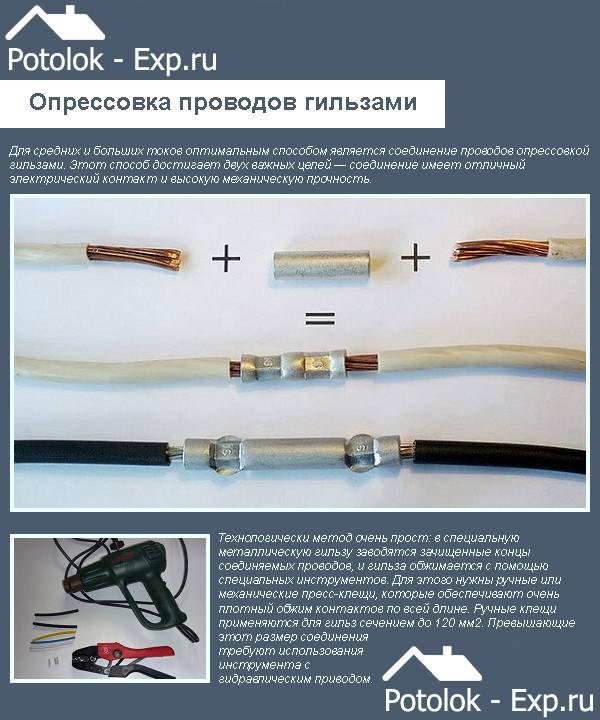

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.

Схема действий при законченном ремонте

Часто понимание того, что требуется монтаж проводки для точечного светильника, возникает уже после завершения всех ремонтных работ. Многим кажется, что никакой возможности исправить банальную несправедливость нет, однако это не так.

Необходимо иметь свободный доступ к рабочей поверхности, поэтому отодвигайте кровать, диван или стал, откручивайте плинтуса. После демонтажа плинтуса аккуратно от места стыка обои начинают отклеивать от поверхности стены. Для того, чтобы облегчить процесс, можно воспользоваться острым лезвием, чтобы отделить полотно от стены. После отделения до необходимого места начинают штробить стену и укладывать кабель.

Затем производят собственно монтаж светильника, «шахта» в стене закладывается алебастром. Для повторного приклеивания обоев можно использовать специализированный клей или обычный ПВА. Если все работы были выполнены аккуратно, то никаких следов не останется.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Розеток около места монтажа может и не быть. В таком случае можно воспользоваться выключателем. Проводится аналогичная процедура с отклеиванием обоев и проведением провода. Для того, чтобы не проводить демонтаж по всему периметру комнаты, электрический кабель прячется в короб плинтуса, а в нужном месте попросту выводится в стену.

Сегодня нет никаких трудностей в том, чтобы провести монтаж проводки для точечных светильников. Конечно, вероятность некоторой ошибки остается, однако, если будете аккуратны, то сможете создать индивидуальное освещение для себя уже завтра!

Монтаж люстры

Чаще всего люстра к натяжному потолку крепится при помощи специального крюка. Данный крюк крепится в толще бетонного потолка и проверяется на предмет надежности подвешиванием на него специального груза. Дальнейшие действия выглядят так же, как и в случае со светильниками – прокладывается проводка, устанавливается потолок, в его полотне вырезается отверстие, и в него устанавливается термоизоляционное кольцо.

На потолочной планке, к которой крепится полотно натяжного потолка, нужно отметить центральную точку установки люстры. В профиле крепится нитка, натянутая вдоль центральной точки. Измерив чашку люстры и длину потолочного крепления, можно отпиливать брус, итоговая длина которого должна немного превышать длину чашки.

Измерив расстояние от чернового потолка до шнурка, нужно установить брус таким образом, чтобы он точно совпадал с ниткой. Когда все работы с самим потолком будут завершены, можно будет вырезать отверстие в нужном участке полотна, приклеить термокольцо и смонтировать люстру.

Особенности подсветки натяжного потолка

К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.

Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.

Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

  1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
  2. Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Требования к размещению точечных светильников на гипсокартонном потолке

Одной строгой конфигурации расположения спотов на гипсокартонном потолке нет, каждый выстраивает её сам. Главный вопрос: какое освещение должны давать споты – полное или зональное? На основе этого и формируется схема расположения светильников. Ограничений никаких нет, но обычно используют одну из трёх конфигураций:

  1. В несколько рядов, перпендикулярно той стене, в которой есть окно.
  2. Вокруг подвесной люстры по периферии потолка. Тут люстре отводится роль главного осветительного прибора в комнате, а точечным светильникам – роль дополнительных.


При установке в шахматном порядке соблюдаются те же правила.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Это интересно: Подключение интернет розетки своими руками: описываем суть

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
