Монтаж труб из полипропилена
Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы
Итак, давайте рассмотрим основные составляющие такой отопительной системы.
- Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
- АГВ, или, может быть, любой иной котел отопления.
- Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
- Радиаторы, прочие теплоотдающие элементы.
- И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

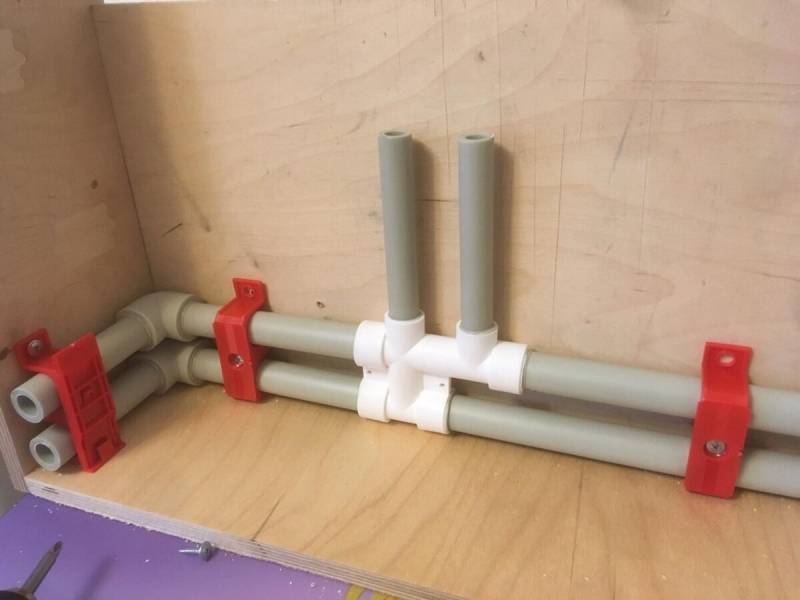

Крепеж трубопровода
Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.
Видео урок по пайке труб
Пайка состоит из нескольких этапов, рассмотрим их:
- Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.
- Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
- Труба вставляется в фитинг, и некоторое время держится в нем.
Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно
Некоторое время держим их так, поворачивать швеллер при этом запрещается.
Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.
Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность
Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.
Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.
Время нагрева при пайке
Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.
Диаметра, см | 11 | 9 | 7.5 | 6.3 | 5 | 4 | 3.2 | 2.5 | 2 |
Время разогрева, сек | 50 | 40 | 30 | 24 | 18 | 12 | 8 | 7 | 7 |
Время для соединения, сек | 12 | 11 | 10 | 8 | 6 | 6 | 6 | 4 | 4 |
Охлаждение, мин | 8 | 8 | 8 | 6 | 5 | 4 | 4 | 3 | 2 |
Каким должен быть шов, см | 4.2 | 3.8 | 3.2 | 2.9 | 2.6 | 2.2 | 2 | 1.8 | 1.6 |
Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек
О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.
Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.
В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.
Особенности и нюансы практического использования пропиленовых труб
Промышленность выпускает трубы для водопровода, газопровода, канализации, отопительных и вентиляционных систем. Стандартная длина для наружных работ – 5 погонных метров. Есть модели для внутренних работ – размером от 0.3 до 2 метров.
Диаметры полипропиленовых труб определяют по таблице в пределах от 40 до 150 и больше миллиметров.
Чаще всего встречаются многослойные полипропиленовые трубы: два наружных слоя – полимер, внутренний – стекловолокно, средние – алюминиевые прослойки.
Механические свойства:
- Предельно выдерживаемая температура – 145°С;
- Плотность полимера – 0,9 грамм/куб см;
- Выдерживает нагрузку на разрыв – 25 ньютон/кв. мм;
- Предел текучести – до 50%;
- Теплоемкость – 2000 Дж кгС.
Плюсы и минусы в эксплуатации:
- В 9 раз легче металла – удобен в транспортировке, погрузке и монтаже;
- Срок службы от 50 лет и выше;
- Высокий уровень шумопоглощения;
- Металлическая часть полностью скрыта полипропиленом, поэтому устойчива к коррозии.
- Слабое противостояние ультрафиолету – наружные магистрали следует укрывать в траншеи или деревянные короба;
- Линейное тепловое расширение требует дополнительного устройства компенсаторов при разводке пластиковых труб.
Классификация:
Код | Материал | Свойства | Целевое назначение |
PPH | Гомополимер | Не переносит высоких температур | Для внутренних разводок канализации |
PPB | Блок сополимер | Термоустойчив | Для теплых полов и водопровода |
PPR | Рандом сополимер | универсальный | Для отопления и горячего водоснабжения |
Маркировка:
- PN 10 – для установки инженерных систем холодного водоснабжения.
- PN 16 – применяют для транспортных газовых магистралей или жидкостей до 60°С.
- PN 20 – для горячего водоснабжения и отопительных систем до 95°С.
- PN 25 – используются в промышленности для транспортировки пара и горячих смесей, а также в коммунальном хозяйстве, при обустройстве теплого пола и отопления.
На заметку: Расценки на трубы различны в зависимости от предназначения.
Разметка трубы и фитинга
Монтаж труб ПВХ по меткам
На качественном дорогом пластике всегда есть метки вдоль трубы и фитингов для соблюдения соосности элементов. Такой пластик удобно паять «по месту». Если таких элементов нет – нанесите их маркером – он лучше всего рисует на полипропиленовой трубе.
Монтаж недорогой продукции (производитель экономит на всем – на метках тоже) сопряжен с большим риском получения неточностей. И каждая погрешность потом приводит к тому, что в итоге необходимо перепаивать трубопровод своими натруженными руками: обрезать и ставить муфту-соединитель для удлинения.
Чтобы этого избежать – под линейку отбейте одну осевую. Делается это просто: ложатся рядом две трубы (одна –та что для пайки, вторая – для опоры) вдоль ровного профиля (например для ГКЛ).
Обрезка полипропиленовой трубы
Линейка приставляется вплотную к профилю и опускается на трубы. По краю линейки делаются метки вдоль участка, подготовленного к монтажу. Достаточно двух меток по краям. Если участок длинный, а меток нет, то лучше выполнить пайку «по месту»: установить отрезок в подготовленные крепления и после припаять остальные участки.
Пайка сложных участков со многими поворотами также должна выполняться по разметке. Позаботьтесь о наличии плоской ровной поверхности, на которой можно будет проверить (оценить) соосность и перпендикулярность спаянных труб. Например, такой поверхностью не может быть старый деревянный или плиточный пол – на них много перекосов. А пол-листа гипсокартона, фанеры вполне подойдет.
Детальное описание сварочного процесса
Чтобы освоить процесс монтажа полипропиленовых труб необходимо изучить технологию сварки. Инструменты, необходимые для работы: маркер; измерительный инструмент; прецизионные ножницы, автоножницы или труборез; для армированных изделий шейвер; сварочный инструмент.
Как правильно подготовить полипропиленовую трубу?
При помощи рулетки отмеряют требуемый отрезок трубы. Маркером либо карандашом делают метку на изделии. По оставленной отметке делают разрез. В процессе резки, труба должна располагаться под прямым углом к лезвиям ножниц. Если нужно отрезать короткий кусок трубы располагайте ее так, чтобы справа от инструмента находился тот участок трубы что длиннее. Так вы избежите ее деформации.
Если используются полипропиленовые трубы с армированием, то перед началом работ по сварке нужно зачистить слой алюминия в месте соединения деталей. В противном случае при соприкосновении с водой он будет подвергаться коррозии, что со временем приведет к дефектам соединения, что в свою очередь спровоцирует течь.
Зачистка производится шейвером. Ее глубина на пол сантиметра больше раструба используемого фитинга. Важным условием для качественной сварки труб является их обезжиривание в местах соединения. Хорошо справляются с этим процессом спиртовые салфетки. Для обезжиривания полипропиленовых труб нельзя использовать бензин и растворители.
Чтобы срез трубы был ровным ее нужно располагать под прямым углом к лезвиям режущего инструмента. Для прочного соединения перед сваркой срез трубы нужно обезжирить
Если перед монтажом трубопровода не произвести зачистку алюминиевого слоя армированной трубы, со временем такое соединение подвергнется коррозии и нарушится его целостность
Фитинг перед сваркой также обезжиривается. На трубе делается отметка глубины сварки. Это поможет контролировать глубину вхождение трубы в фитинг
На трубе нужно сделать отметку, примерив к ней фитинг. Так вы будете четко знать глубину сварки.
Советы по подготовке сварочного инструмента
Сварочный прибор должен стоят на ровной устойчивой поверхности. В процессе задействуют две насадки: гильзу и дорн. Первая используется для трубы, вторая – для фитинга. Их подбирают с учетом размера труб. Перед тем как надеть детали, их желательно тоже обезжирить.
Изготавливают насадки из тефлона, при нагревании которого не происходит прилипание полипропилена к поверхности. Надев насадки, включают аппарат. Когда индикатор на корпусе прибора потухнет можно приступать к сварке.
Технология сварки полипропиленовых труб
Если работы выполняются впервые, желательно потренироваться на небольшом отрезке трубы. Так как придется иметь дело с высокими температурами лучше воспользоваться строительными перчатками. Они помогут защитить руки от ожогов.

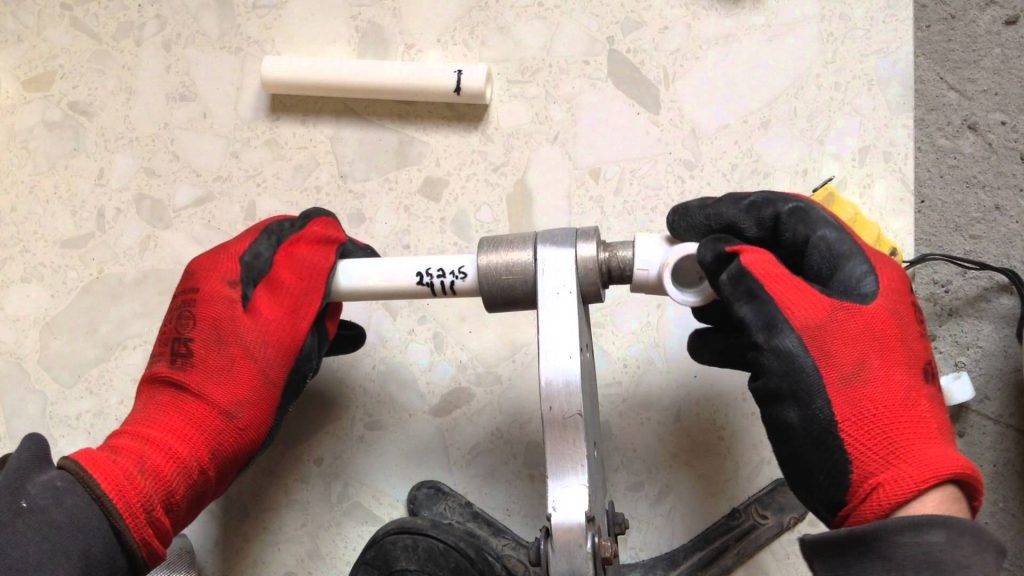

Держа трубу в одной руке, а фитинг в другой одновременно надеваю их на разогретые насадки. При этом нужно приложить небольшое усилие, но следить, чтобы не оплавить трубу дальше отметки. Время, за которое произойдет необходимый нагрев деталей, рассчитывается по таблице. Считать начинают после того как детали будут полностью насажены на аппарат.
Как только время закончится, детали снимают с прибора и трубу вставляют в фитинг до отметки. После этого нужно выждать несколько секунд, а затем не производить никакого воздействия на сплав до полного остывания. В процессе нагрева и соединения деталей не рекомендуется смещение их по оси.

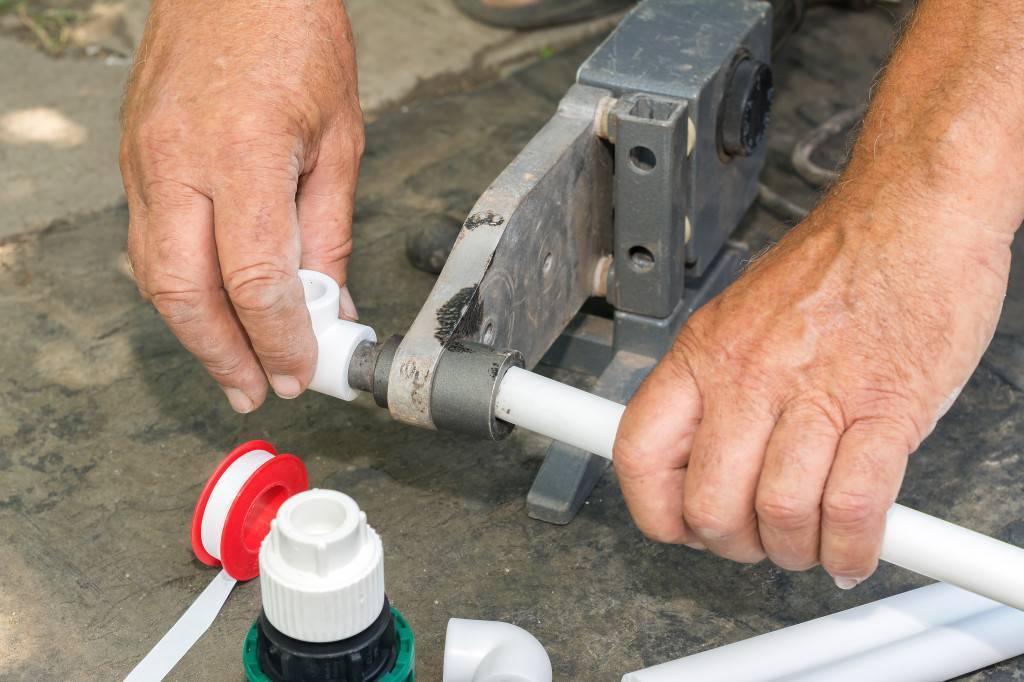

Надвигая фитинг и трубу на насадки необходимо приложить небольшое усилие. При этом нужно следить, чтобы детали не прогрелись глубже, чем надо
В процессе работы с полипропиленовыми трубами следует соблюдать время нагревания, соединения и остывания элементов. От этого зависит качество и долговечность трубопровода
Проконтролировать соединение можно взглянув внутрь. Образование «наплывов» считается браком, так как они влияют на пропускную способность магистрали. Они могут стать следствием несоблюдения температуры плавления или если труба вставлена в фитинг дальше, чем надо. В любом случае такой дефект влияет на эффективность и срок службы трубопровода.
Если полипропиленовые трубы замуровывают, то до того как монтировать их в стену, нужно сначала собрать весь участок магистрали. И только потом крепить его в штробу.
Технология работы

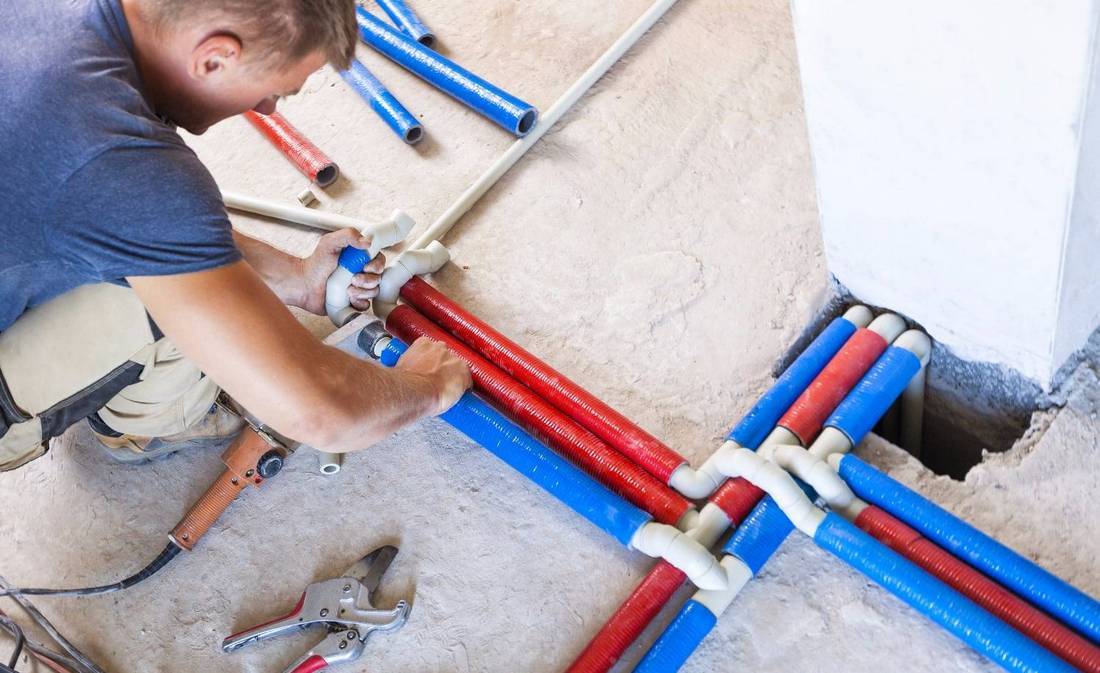

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:
- Наружный;
- Скрытый.
В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.
Фото — открытые трубы
Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.
Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:
Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;
Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду;
На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления;
Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;
После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы
Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;
После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен;
Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров
Это поможет защитить систему от перегрузки при работе.
В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.
Особенности работы с полипропиленом:
- Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
- Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.
Видео: как монтировать полипропиленовые трубы
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.

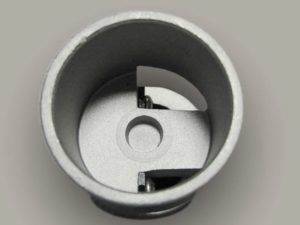

Фотография инструмента | Название |
---|---|
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм. | |
Труборез – идеальное устройство для отсечения полипропилена. | |
Шейвер – предназначен для удаления слоя армировки. | |
Торцеватель нужен для качественной стыковки трубы | |
Маркер для разметки труб. | |
При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
Рулетка – один из главных инструментов в стройке. | |
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов

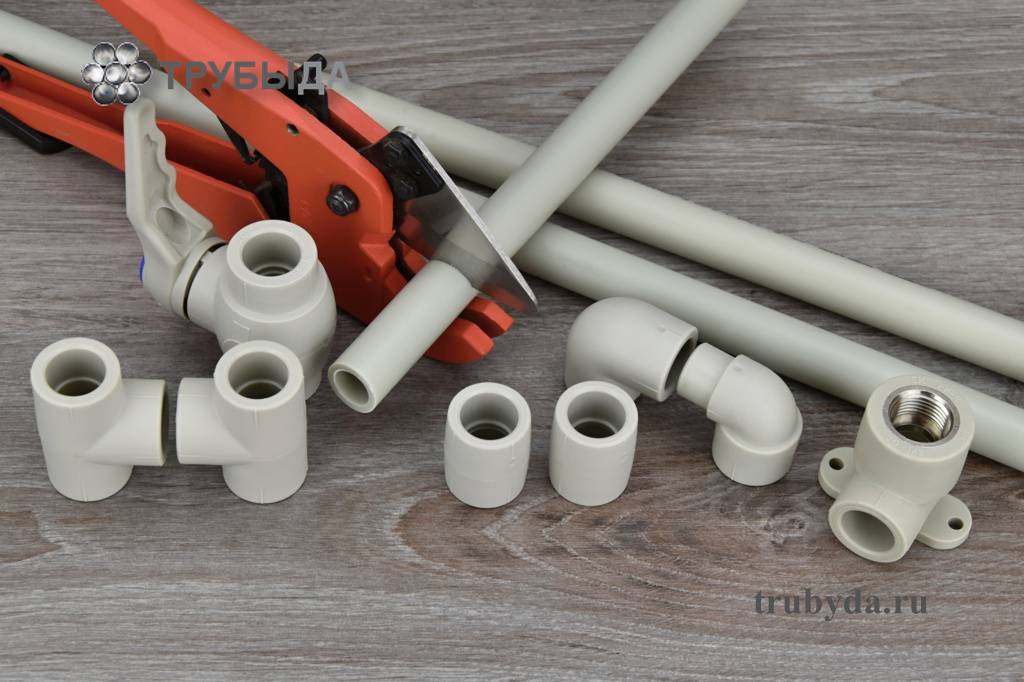

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Отопительный контур из полипропилена
Виды полипропиленовых труб и их свойства
Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще . Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.
Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.
Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.
На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.
- Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
- Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.
Монтаж отопительного контура из полипропилена
Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.
Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.

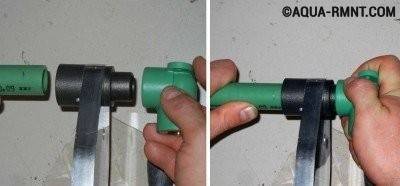

Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.
Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.
Обвязка полипропиленовыми трубами инструктаж
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.
Обвязка из полипропилена выполняется таким образом:
- муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
- сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.
К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.
Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.
Соединение кранов осуществляется таким образом:
- кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
- специальным ключом гайка плотно закручивается.
Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.
Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:
- набор специальных ключей;
- уплотнители для резьбовых соединений;
- пакля и резьбовая паста;
- нити для резьбы.
Особенности подключения радиаторов
Монтаж отопления отличается некоторыми особенностями:
- Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
- От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
- Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.
При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.
Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами
Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:
Поделитесь полезной статьей:
Виды радиаторов для обвязки
Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:
Устройство секционных радиаторов.
- Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
- Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.
Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.
Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).
Комплектующие для подключения радиаторов
Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.
Комплект подключения состоит из:
Комплектующие для подключения радиаторов.
- набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
- футорки, или переходники, которые имеют праву и левую резьбу;
- специальные инструменты для навинчивания переходников.
Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.
Преимущества использования полипропилена в отопительных системах
Таких преимуществ немало:
- Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
- Отопление с пластиковыми трубами обойдется вам в разы дешевле.
- Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
- Его использование положительно влияет на теплоотдаче системы.
- Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
- Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.
Видео по выбору труб
https://youtube.com/watch?v=fKf2kG7gHvw
Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.
Какие трубы следует использовать для отопительных систем ?
При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:
- PN25.
- PN20.
Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.
Читайте так же, как подключить терморегулятор к ситсеме отопления
Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.
Главное – грамотный проект
Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.
Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра
Правильный подбор диаметра
Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла. Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно
Температура и давление теплоносителя также во многом зависят от маркировки труб
Оптимальный вариант – армированные трубы из полипропилена.
Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:
В этом проекте должны быть следующие моменты:
- Чертеж котловой обвязки.
- Все диаметры используемых труб.
- Нюансы крепления и монтажа всех отопительных приборов.
- Информация об углах наклона труб.
Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут
Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.
Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:
- С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
- С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.
