Как сделать удобный и практичный мангал из газового баллона

Плюсы и минусы мангала из газового баллона

Единственным минусом подобной конструкции можно назвать её размеры и малую мобильность. Хотя для многих этот момент, наоборот, является плюсом. Ведь если собираться большой компанией, маленького мангала будет недостаточно. А вот положительных сторон здесь действительно много. Среди них:

• толстый металл, который не прогорит и не деформируется под воздействием высоких температур и открытого пламени;
• при правильном подходе к монтажу конструкции, её можно использовать не только как мангал, но и в качестве коптильни, а также для приготовления барбекю;
• по окончании готовки нет необходимости заливать несгоревшие угли водой, достаточно закрыть крышку и оставить мангал на некоторое время, а после убрать золу;
• дешевизна конструкции – приобретение баллона обойдётся в меньшую стоимость, нежели покупка готового мангала;
• простота изготовления – даже при отсутствии опыта подобных работ можно сделать мангал за несколько часов.

Также можно продумать и фиксацию решётки для барбекю ФОТО: drive2.ru

Особенности мангала, изготовленного на основе газового баллона

Самостоятельное изготовление дает возможность подбирать необходимые параметры, функционал оборудования. Мангалы из газовых баллонов пользуются популярностью среди владельцев дачных участков и домов. Установка дополнительных элементов дает возможность готовить множество продуктов различными способами. Предлагаемые модели на рынке зачастую не соответствуют пожеланиям клиента, отсутствуют регулировки высоты или конструкция недостаточно емкая.

Усовершенствованный мангал из газового баллона

Преимущества и недостатки

У всех приборов существует ряд положительных, отрицательных сторон. Мангал из газобаллонного оборудования прославился простотой конструкции и прочими качествами:

• простой способ изготовления позволяет даже не опытному мастеру соорудить мангал, имея на руках инструменты, приспособления, а также наглядное пособие;
• использование подручных средств исключает финансовые затраты, денежные потери влекут только инструмент, некоторые дополнительные элементы;
• продолжительный срок службы происходит за счет толстого металла в стенках баллона, изготовленная деталь не подвержена температурным воздействиям или механическим повреждениям;
• откидная крышка позволяет делать любимые блюда на открытом воздухе при неблагоприятных погодных условиях;
• мобильная конструкция позволяет переносить мангал на участке либо в машине, надежное днище дает возможность не заливать угли водой, а просто прикрыть мангал крышкой.

Мангал из газового баллона в виде кабана

Недостатки мангала из газового баллона:

• габариты конструкции могут не всегда позволить переместить, установить мангал в нужное место;
• вес конструкции велик, поэтому перемещение без специальных приспособлений в одиночку невозможно;
• использование дров затянет процесс готовки на долгое время.

Нюансы использования полученного изделия

Правильная техническая эксплуатация дает возможность использовать изготовленную конструкцию продолжительное время. Во время простоя лучше убирать конструкцию в закрытое помещение, для исключения воздействия прямых солнечных лучей и образования коррозии.

Устранение посторонних запахов происходит путем обжига внутренней части мангала. Конструкцию необходимо использовать вдали от легковоспламеняющихся частей, так как во время эксплуатации может выскочить искра. После использования рекомендуется высыпать золу, качественное сырьё может продолжать тлеть до нескольких суток.

Размеры мангала из баллона

Зависят от габаритов используемого баллона. Учитывая, что шампура будут укладываться перпендикулярно конструкции, нужно позаботиться о достаточном количестве места, предназначенном для мяса. Обычно применяются 50-литровые емкости, диаметр которых равняется 96 см. Соответственно мангал из газового баллона будет обладать следующими габаритами:

• ширина — порядка 32 см;
• длина — равняется 96 см;
• высота — 30 см + высота ножек.

Этого вполне достаточно для приготовления шашлыков на 6 человек. Учитывая, что длина рабочей част шампура составляет 40-60 см, промежуток между точками опоры должен быть меньше этих показателей на 4-6 см.

Подготовительный этап перед разборкой баллона

Перед началом работ убедитесь, что все инструменты, материалы, составляющие есть в наличии.

Промытый и очищенный от остатков частиц газа баллон надо положить на ровную твердую поверхность для нанесения разметки.

Выполнение разметки

Рассмотрим пример разметки типового баллона на 50 литров с диаметром 96 см

Это значение нам важно для точного определения разметки на поверхности баллона. Делаем разметку пошагово:

1. Делим 96 см на 4, получаем 24 см.
2. Определяем место продольного шва.
3. Отступаем от него 24 см в обе стороны.
4. Проводим линию вдоль.
5. Производим круговую разметку, делая отступ сверху и снизу по 3 см.
6. Расстояние между продольными линиями должно быть в пределах 10 см – для удобной выкладки шампуров в дальнейшем.
7. Для разметки крышки определяем, какую часть она должна составлять от всего объема баллона. Обычно это меньшая часть, которая составляет менее половины длины конструкции, тогда от продольного центрального шва делаем отметки вверх на 10 см, проводим продольную линию.
8. Разметка отверстий или прорезей для притока воздуха должна быть произведена с учетом минимальной возможности их закупорки жировыми скоплениями от приготовления продуктов или золой. Отверстия должны способствовать удобному выходу продуктов сгорания и обеспечивать движение воздуха внутри агрегата.

Все места реза должны быть четко видны.

При обработке краев надо учесть герметичность конструкции, поэтому желательно, чтобы все металлические края были ровными и гладкими.

Мангала из газового баллона своими руками (1 вариант) на низких ножках

Вот такая табличка с маркировкой была прикреплена к баллону (объем не такой уж и большой, всего 50 литров). Выбирать баллон с меньшим объемом я бы не рекомендовал, так как комфортно готовить на нем что либо, будет практически невозможно. Длина баллона не позволит перекладывать угли с одной стороны на другую.

Для того, чтобы ветер на раздувал угли, решил оставить боковые стенки. Резал рядом со сварным швом, можно сказать по его краю.

Под швами должны быть базирующие кольца, их устанавливают на заводе производителе баллонов, для того чтобы правильно стыковать корпус и днище. Не прорезайте их они будут выполнять функцию удерживающей полки для крышки нашего мангала.

В итоге получаем две детали из одной

устанавливаем петли, первоначально я их закрепил на заклепки, так как очень сложно базировать и варить. В последствии варить петли к крышке и корпусу обязательно, так как алюминиевые заклепки просто могут не выдержать таких температур и ваша крышка отвалится.

в итоге получаем следующее

Выбираем и размечаем места для ручек. Я выбрал самые дешевые металлические ручки, ручки с деревянными накладками как мне показалось могут обгореть, разбухнуть на улице, от влаги и вообще намного быстрее придут в негодность

Для того чтобы металл корпуса не повело от высоких температур и для крепления ног по периметру краев реза был приварен уголок 32*32. В этом случае очень удобно пользоваться струбцинами, металл корпуса и уголка можно почти без зазора прижать друг к другу. Уголок возле петлей привариваем внутрь корпуса, на него будет в последствии опираться шампур или решетка.

потом привариваем и ножки, были сделаны короткие что бы удобно было перевозить мангал в багажнике автомобиля, в последствии планируется при установке дорастить их до необходимой длины

…привариваем петли к крышке и корпусу, в моем варианте петли приварил в одном направлении это позволит снимать крышку, если вы хотите что бы крышке была не съемной варите пели по направлению – “друг к другу”

…привариваем стержни ручек и прикручиваем их на место.

Устанавливаем крышку мангала на петли…

Примеряем длину и угол, изготавливаем ограничители для крышки.

Вот так они будут держать крышку мангала. Внизу для обеспечения жесткости, ножки “связал” между собой дополнительным уголком.

Сверлим отверстия, для того чтобы сгоревший уголь мог свободно высыпаться, вода попавшая в мангал свободно выливаться и конечно для лучшей тяги и сгорания дров. Болгаркой делаем прорези для установки шампуров. В случае если у вас крышка не съемная операцию сверловки отверстий лучше делать до установки крышки.

Вот в принципе и все, наш мангал из автомобильного баллона для прекрасного времяпрепровождения на даче или на природе готов. Красить мангал или нет, это на любителя. Я не стал, так как краска все же это химия, а она нам при приготовлении мяса ни к чему, кроме того мангал обгорел и стал одноцветным – черным.

Фото – мангал из газового баллона в “работе”.

Были опасения, что высокие температуры пагубно повлияют на формы мангала и его может повести, но толщина металла баллона оказалась вполне приемлимой для столь серьезных температурных испытаний.

При использовании нет даже намека на изменение форм конструкции.  Также хотелось отметить высокий КПД, в этом мангалу хорошо помогает железная крышка, которую можно закрыть. Даже при незначительном объеме углей, но единожды прогревшись, металл долго сохраняет и отдает тепло, так необходимое для приготовления пищи.

Если вам нужен больший объем камеры для приготовления пищи на огне, то рассмотрите вариант изготовления барбекю. Более подробно о изготовлении барбекю в статье “Барбекю своими руками”.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

• Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
• Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
• В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Другие виды гриля из баллонов

Из таких ёмкостей также делают:

мангал с казаном — несложная конструкция из мангала, к торцевой части которого приваривается казан;

Для удобства мангал с казаном оснащён деревянной столешницей, на которой можно заниматься готовкой

барбекю — это простая конструкция из баллона с сеткой для продуктов и зоной под угли, часто не имеет крышки;

Барбекю можно совместить с мангалом, прикрепив внутри последнего специальную решётку на уровне мест расположения шампуров

коптильню — в этом сооружении есть топка, важное условие правильной работы конструкции — герметичность, чего добиваются путём удаления половины дна и приваривания топки и дымоходной трубы;

Коптильня всегда делается с дымоходом, а мангал можно использовать и без него

смокер — наиболее сложная конструкция из баллонов, но и самая функциональная, используется как барбекю или гриль, имеет коптильню и мангал.

С помощью смокера можно готовить многое — копчёные, запечёные, сделанные на гриле мясо, овощи и другие продукты

Как и чем покрасить

Выбор краски

Мангал лучше всего окрашивать термостойкими красками, потому что при приготовлении в нем температура может доходить до 700 градусов

При выборе краски на это стоит обратить внимание в первую очередь. Обычно в инструкции к краске указана температура, которую она способна выдержать

Кроме того, важно, чтобы краска при нагревании не выделяла вредные вещества для организма человека

Этапы покраски

1. Очистите корпус от старой краски, используя дрель и специальную металлическую насадку или наждачную бумагу.
2. Обезжирьте поверхность с помощью спирта, ацетона или растворителя.
3. Хорошо перемешайте краску, чтобы получить однородную консистенцию и удалить возможные осадки и сгустки. Если краска слишком густая, разбавьте ее растворителем.
4. Нанесите краску с помощью кисти или валика. Лучше в несколько слоев, чтобы получить красивую и гладкую поверхность. Каждый слой необходимо просушить в течение 30−120 минут в зависимости от типа используемой краски.

Учтите, что окрашивать мангал на улице необходимо при температуре воздуха не ниже 20 градусов и не выше 40, потому что при более низких температурах краска будет замерзать, а при более высоких – запекаться.

Виды мангалов

Мангал — излюбленный способ приготовления различных блюд на углях, который используют многие люди давным-давно. Все мангалы можно разделить на три вида:

1. Портативные. Чаще всего складные модели, которые удобно перевозить с собой в поездках.

   Складной мангал

2. Переносные. Более массивные конструкции, которые можно перемещать на малые расстояния (например, передвигать по дачному участку).

   Переносной металлический мангал

3. Стационарные. Мангалы установленные на фундамент или имеющие слишком большой вес.

Материал для строительства мангалов разнообразен. Стационарные часто выкладывают из камня или кирпича. Переносные и портативные делают из металла

При выборе мангала необходимо обращать внимание на некоторые нюансы:

• материал должен быть жаростойким;
• должен хорошо удерживать тепло;
• габариты соответствуют вашим запросам.

Умельцы придумали массу моделей мангалов, при изготовлении которых используются самые необычные подручные материалы. Большое распространение получили мангалы, выполненные из газовых баллонов.

Полезные советы по использованию мангала

• Не стоит оставлять мангал на длительное время под открытым небом. Если хотите, чтобы он прослужил вам много лет, летом ставьте его под навес, а зимой убирайте в гараж.
• Если при подготовке баллона вам не удалось избавиться от запаха газа, просто несколько раз хорошо прокалите его, и запах навсегда исчезнет.
• Используйте мангал вдали от легковоспламеняющихся предметов, чтобы избежать пожара от вылетевших из него искр.
• Мангал можно использовать и как барбекю. Для этого надо просто установить в него металлическую решетку от холодильника.

Как видите, для изготовления мангала из газового баллона не требуется никаких сложных манипуляций, нужны только терпение и внимательность. Зато так вы получите устройство, которое прослужит вам немало лет, радуя вас и ваших близких вкусными мясными и рыбными блюдами. И это при весьма небольших денежных затратах. Удачи вам и легкой работы!

Сварка петель, крышки, ручки

Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.

Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:

• выполняется крепление петель по одной стороне;
• затем надевают крышку;
• устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.

В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.

Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.

Ну, и видео всей проделанной работы.

Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.

Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.

Подготовка к изготовлению чертежи и оптимальные размеры

Перед резкой подготовленного баллона нужно помнить о технике безопасности. В баллонах с газами всегда остаются осадочные пары, которые при взаимодействии с искрой или сваркой могут привести к неприятным последствиям.

Изготовление мангала из газового баллона начинается с опустошения емкости, для этого откручивается главный вентиль, стравливается газ

Процедура производится с крайней осторожностью, на хорошо проветриваемом участке, вдали от источников огня или попадания прямых солнечных лучей. Визуально убедится в опустошении баллона возможно с помощью мыльного раствора, достаточно нанести его на выходное сопло, наблюдать за образованием пузырей

Если происходит выход газа, соответственно мыльная вода начинает пузыриться, после этого необходимо открутить вентиль гаечным ключом, полностью удалить его из баллона.

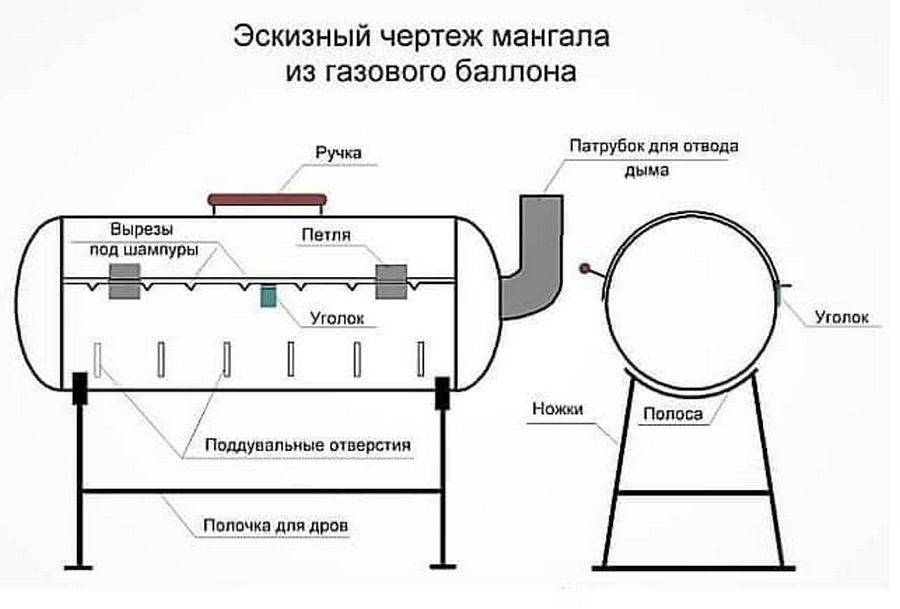

Эскиз мангала

После стравливания газа, необходимо перевернуть газовую емкость, слить весь конденсат. После чего под большим напором подается вода, которая вытеснит остаточные пары, удалит конденсат окончательно. Слив воды необходимо производит в дали от жилых помещений, свойства газа таковы, что при малой концентрации может произойти возгорание. Соблюдение последовательности всех процедур делают работы безопасными для человека.

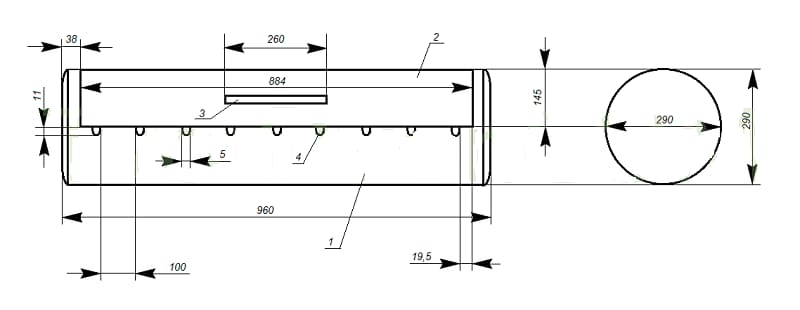

Чертеж мангала

Для производства мангала своими руками необходимо воспользоваться чертежами. Размеры подбираются при соответствии с объемом и формой баллона, при стандартном оборудовании указывается высота 98 см, диаметр 30 см. Толщина стенок газовой емкости стандартная, но может отличаться от прямого предназначения баллона, составляет 0,3 см, вес баллона 22 кг.

Разметка баллона

Перед изготовлением мангала из газового баллона необходимо разметить его по необходимым параметрам. Для отметки используется обычный мел, процесс происходит следующим образом:

• Определенный диаметр равен 96 см, он легко делится на равные части. Для равномерности производится разметка по продольному шву.
• Отметки для размещения шампуров устанавливаются при горизонтальном положении, от шва отступается по 24 см в каждую сторону.
• Устройство крышки выполняется по отступлению 3 см от шва.
• От двух полученных линий отступается по 10 см, это делается для параллельного крепления ножек в дальнейшем.
• Линии разреза под крышку выступают в роли границ, которые нанесены на первом этапе (по 24 см отступа).
• При наличии внутренних колец в конструкции баллона, необходимо производить работы аккуратно, чтобы не повредить их. В дальнейшем они будут исполнять роль держателя крышки.

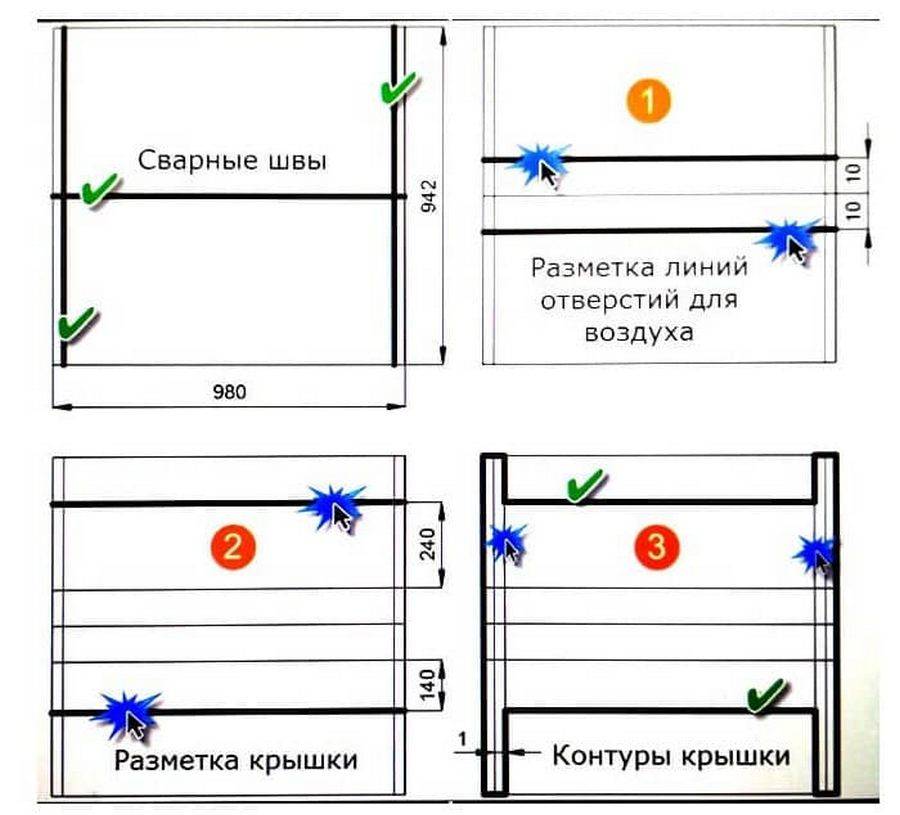

Схема разметки газового баллона

Разметка и размеры будущего мангала в чертеже

Работа по изготовлению мангала не требует особых чертежей. Необходимо разметить параметры будущего мангала исходя из размеров баллона. Определенной схемы мангала из газовых баллонов не требуются, все зависит от функциональной принадлежности, размеров устройства. Высота разреза и крышки регулируется от используемых горючих средств. Если будут использоваться готовые угли, возможно разрезать баллон пополам, при случае горения дров крышка должна быть выше, чтобы не вываливались заготовки.

Выбор газового баллона

Для газового мангала используется подходящий материал, в том числе и баллон. Найти соответствующий баллон для мангала можно на даче, если использовалась пропановая газовая горелка, в пунктах приеме металлолома или частных объявлениях. Газовый мангал стандартно изготавливается из баллона емкостью 50 литров. Основными критериями при выборе является целый корпус без ржавчины и окислов, чтобы предотвратить дальнейшее разрушение готового изделия.

Процесс изготовления мангала из баллона

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Чертежи и схемы мангалов из баллона

Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:

• внешнее и техническое состояние емкости;
• габариты;
• параметры, место расположения отверстий;
• размеры шампуров;
• тип будущего мангала;
• предполагаемую отделку;
• дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).

Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.

Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.
