Люстра из светодиодной ленты своими руками, изготовление, преимущества, ремонт

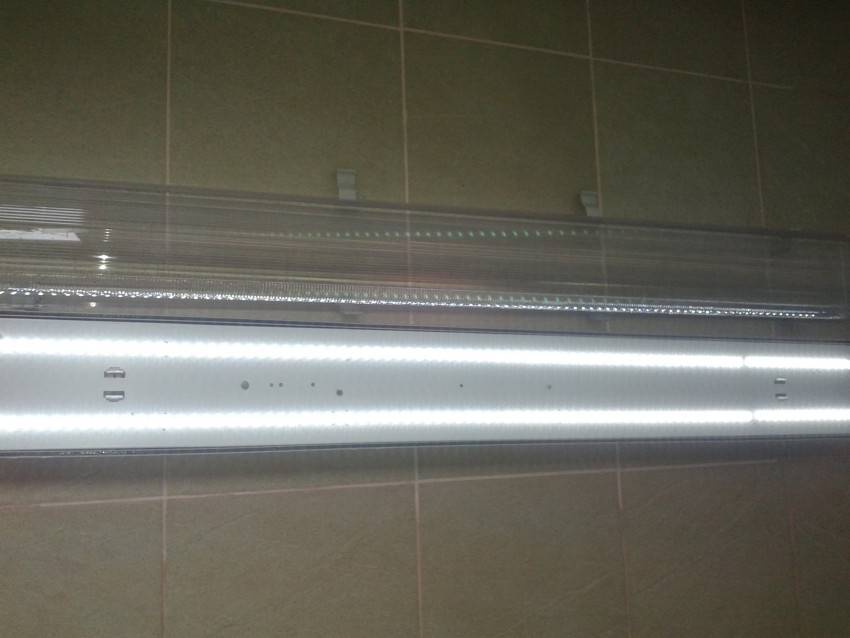

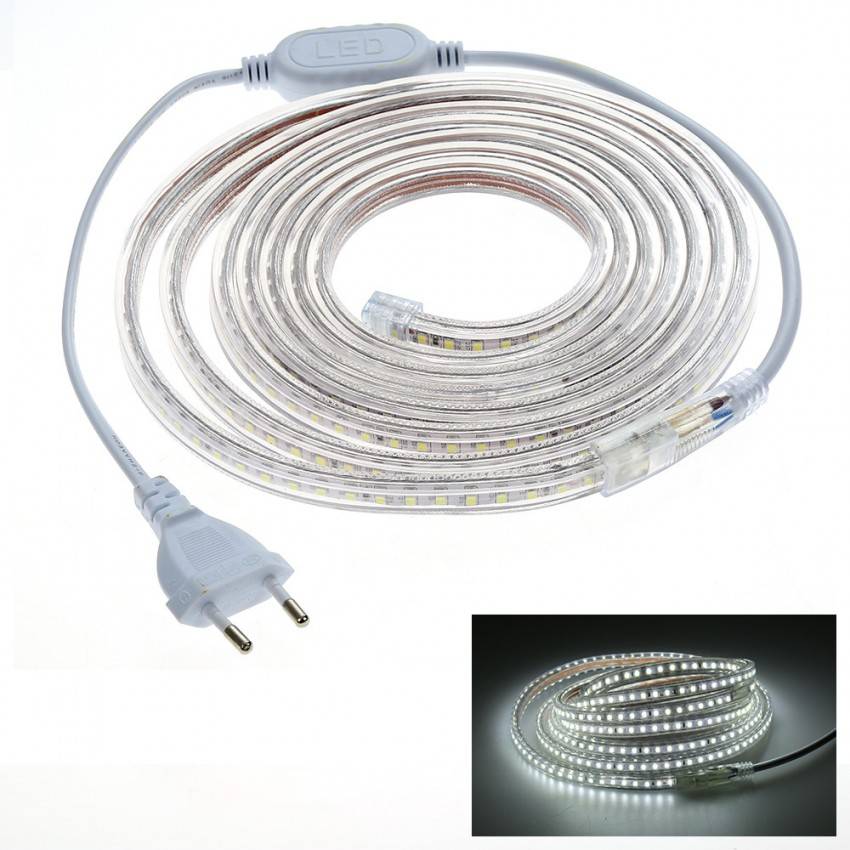

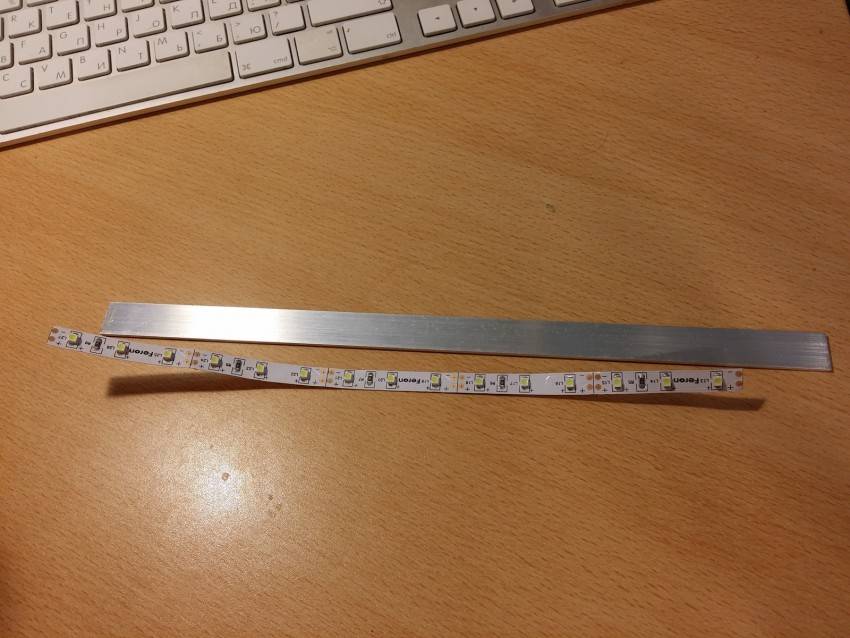

Как заменить светодиодную ленту в готовой люстре

Существуют две причины, почему люстра перестала светиться: либо вышел из строя блок питания, либо перегорела гибкая плата. Чтобы убедиться в исправности источника питания, нужно на его выходе померить напряжение: если оно равно 12 В, то он исправен, и причина поломки находится в самой ленте.

Самая большая трудность при замене светодиодной ленты состоит в выборе новой по цвету и мощности. Поэтому прежде, чем поменять её, нужно внимательно подобрать такую же или близкую по техническим характеристикам.

Замена полосы происходит в таком порядке:

разбираем старую люстру;
демонтируем вышедшую из строя ленту;
приклеиваем на ее место новую световую полоску.

Вот и все, что нужно, чтобы сделать, отремонтировать светильник.

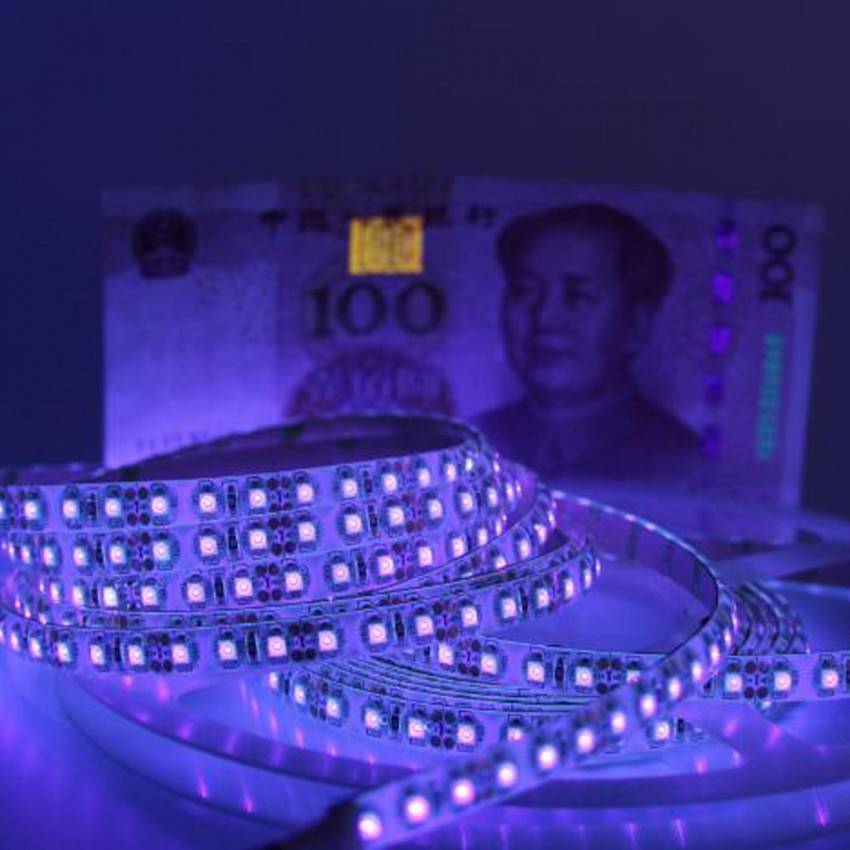

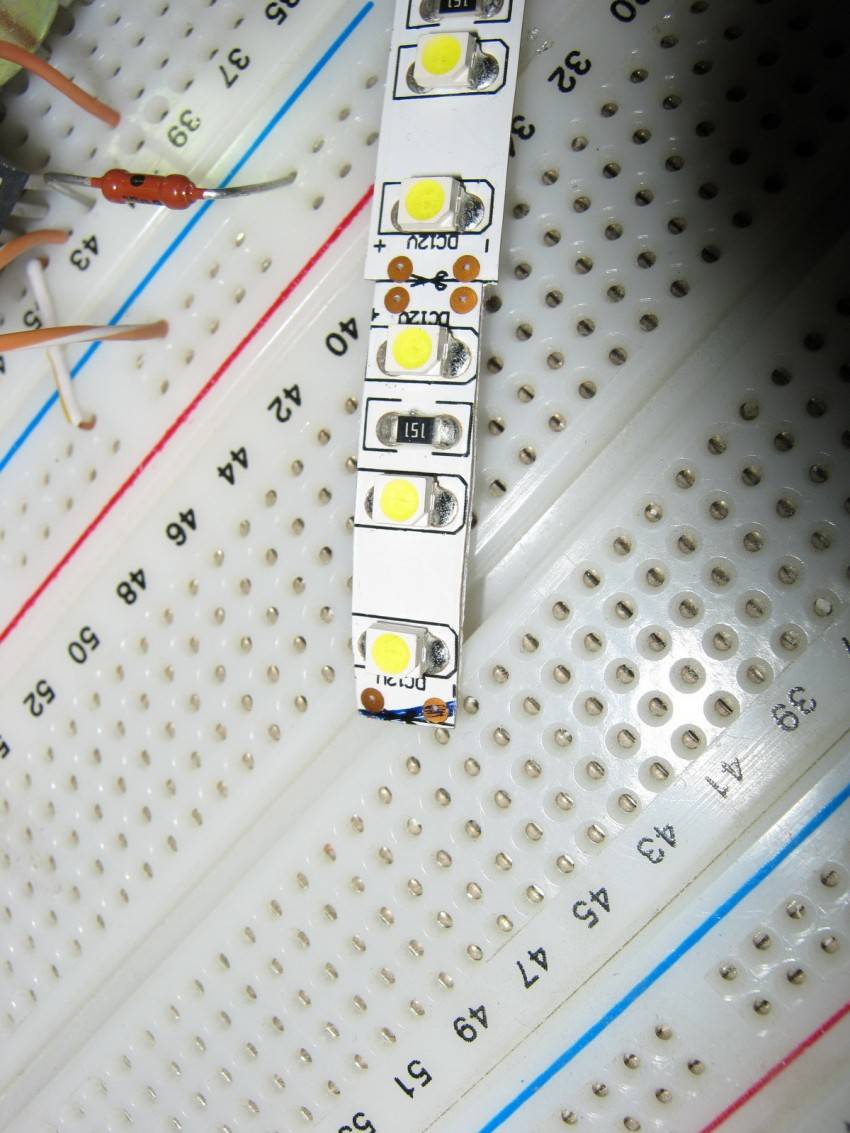

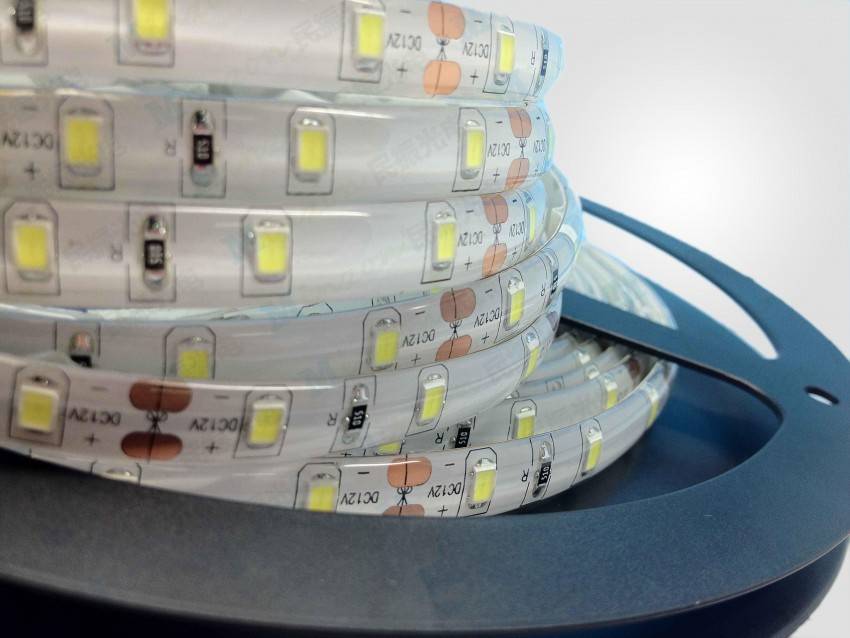

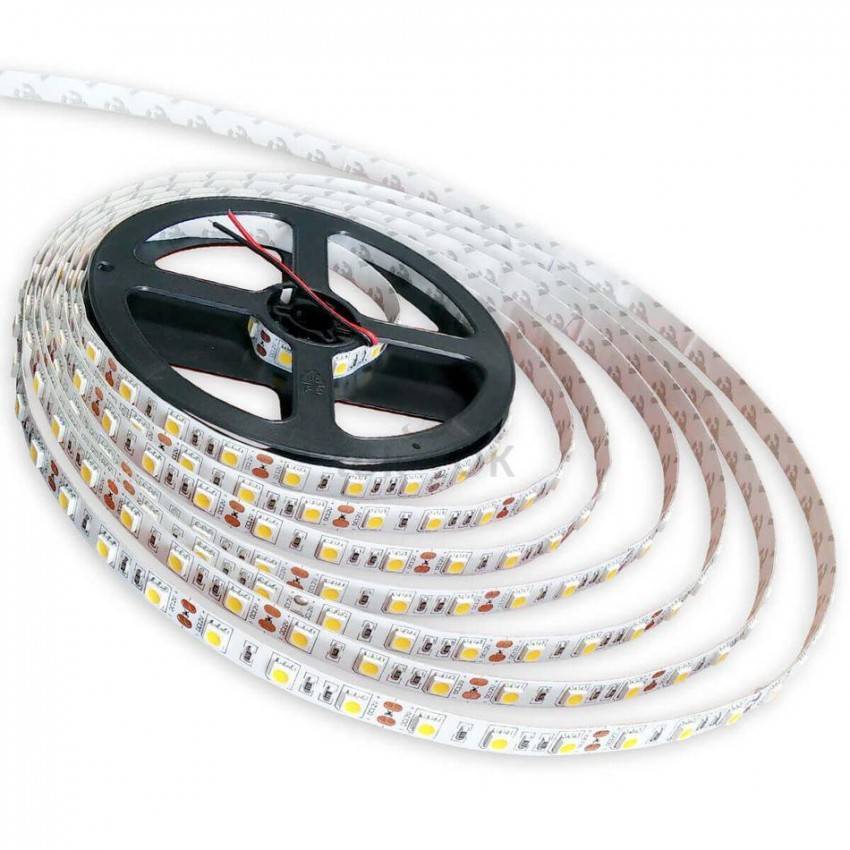

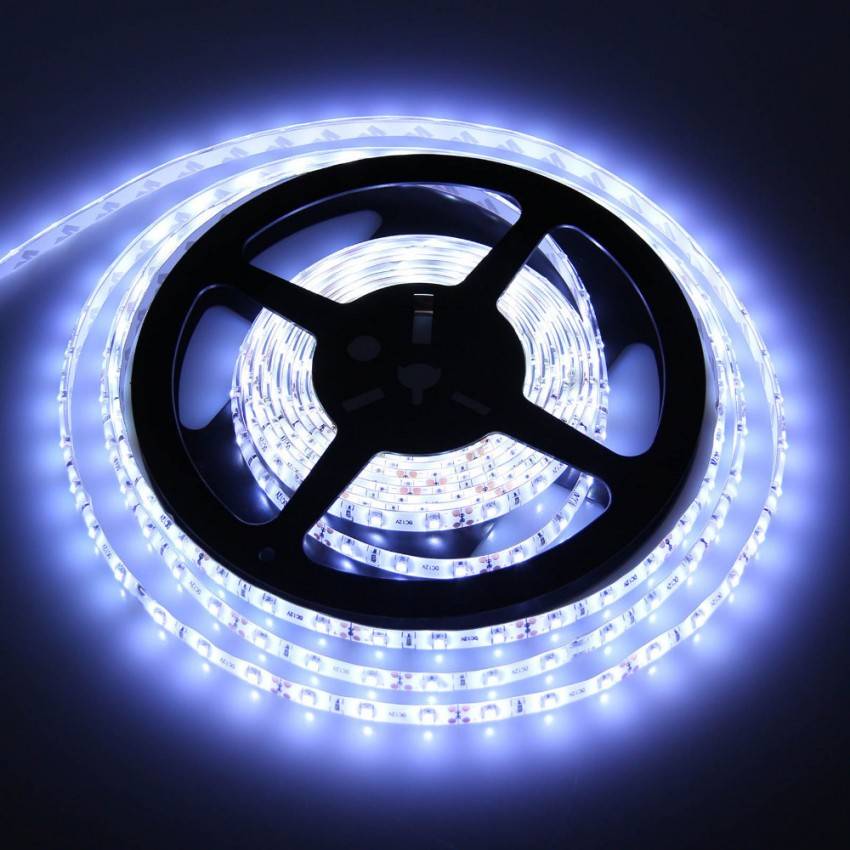

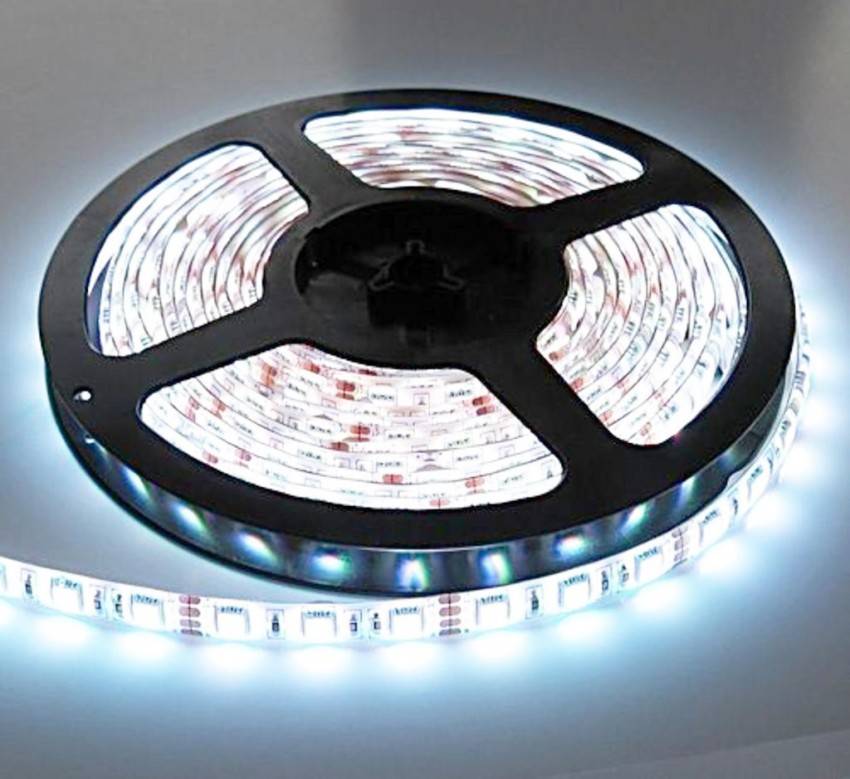

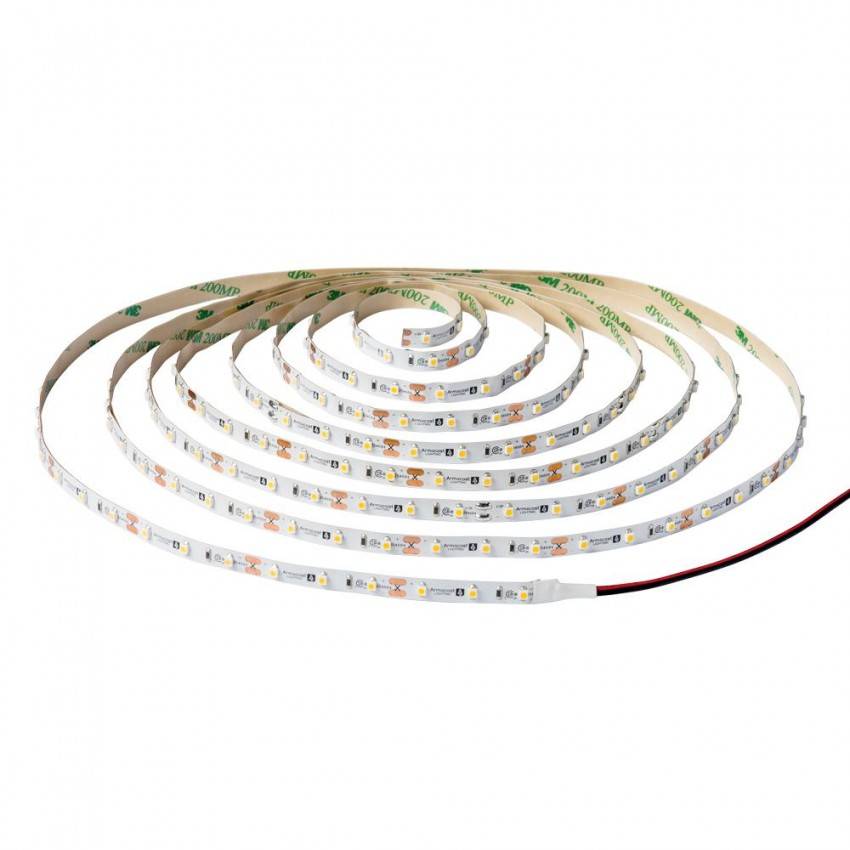

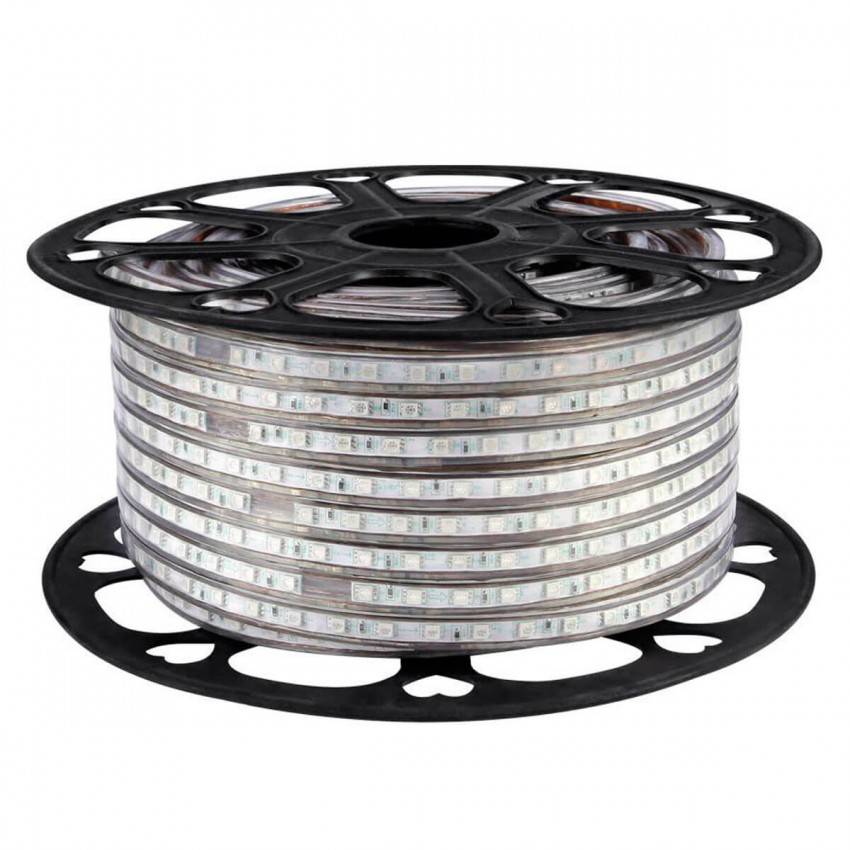

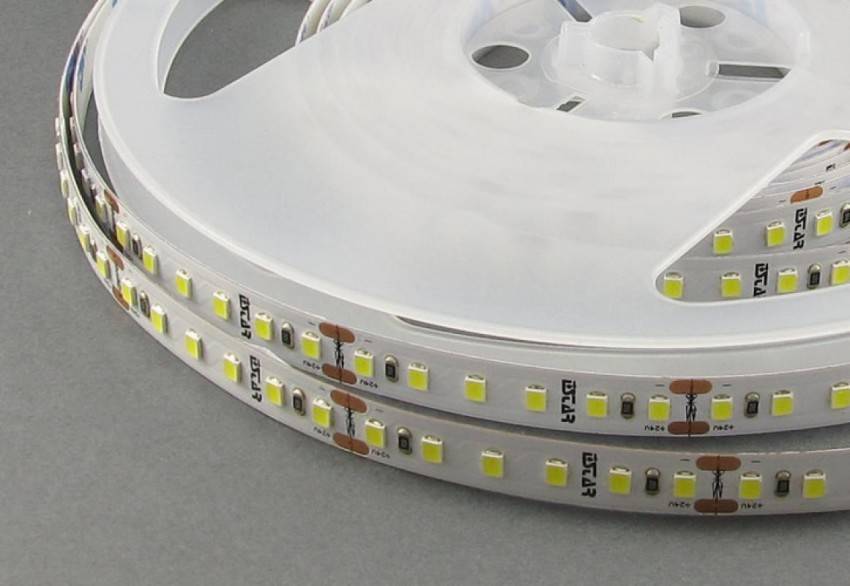

Фото светодиодной ленты своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Материалы для изготовления самоделки

Помимо корпуса, для создания лампы потребуются и другие элементы. Это, прежде всего светодиоды, которые можно приобрести в виде LED-лент или отдельных элементов НК6. Сила тока каждой детали равна 100-120 мА; напряжение 3-3,3 V.

Сборка некоторых схем предполагает использование дополнительных звеньев, например, драйвера, поэтому набор компонентов для каждого конкретного случая рассматривается отдельно

Необходимы также выпрямительные диоды 1N4007 либо диодный мост, а также предохранители, обнаружить которые можно в цоколе старого прибора.

Понадобится и конденсатор, емкость и напряжение которого должны соответствовать используемой электросхеме и количеству использованных в ней LED-элементов.

Если не используется готовая плата, нужно подумать о каркасе, к которому крепятся светодиоды. Для его изготовления подойдет теплоустойчивый материал, не являющийся металлом и непроводящий электрический ток.

Как правило, подобную деталь выполняют из прочных пластиков или плотного картона. Для крепления светодиодных элементов к каркасу понадобятся жидкие гвозди или суперклей.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Можно ли сделать светодиодную люстру своими руками

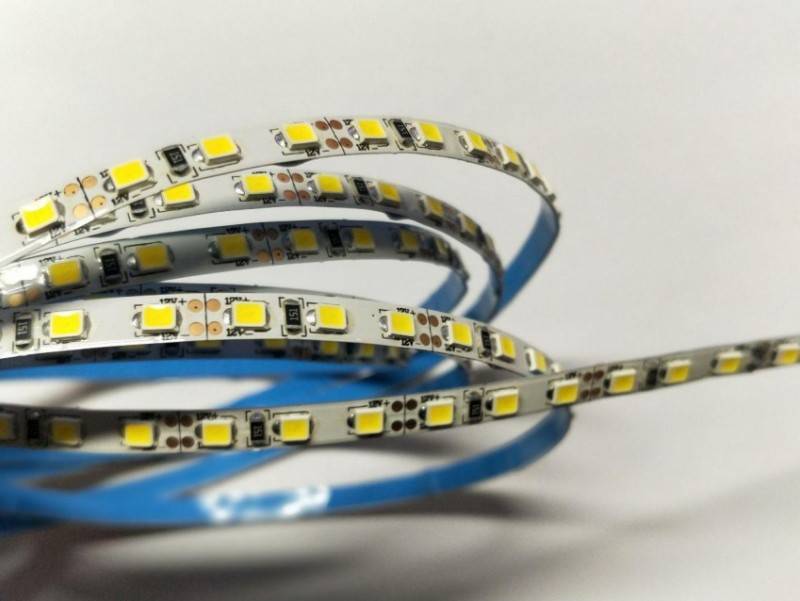

В продаже встречаются LED-ленты и панели различной яркости и цветовой гаммы. Используя их, можно собирать самодельные светильники. Но понадобится знание основ электрики и некоторые строительные навыки (пайка и другие, в зависимости от выбранных материалов).

По форме люстра из светодиодной ленты может быть:

квадратной или прямоугольной;
круглой;
более сложной — например, в виде конструкции из реек, труб и т. п.

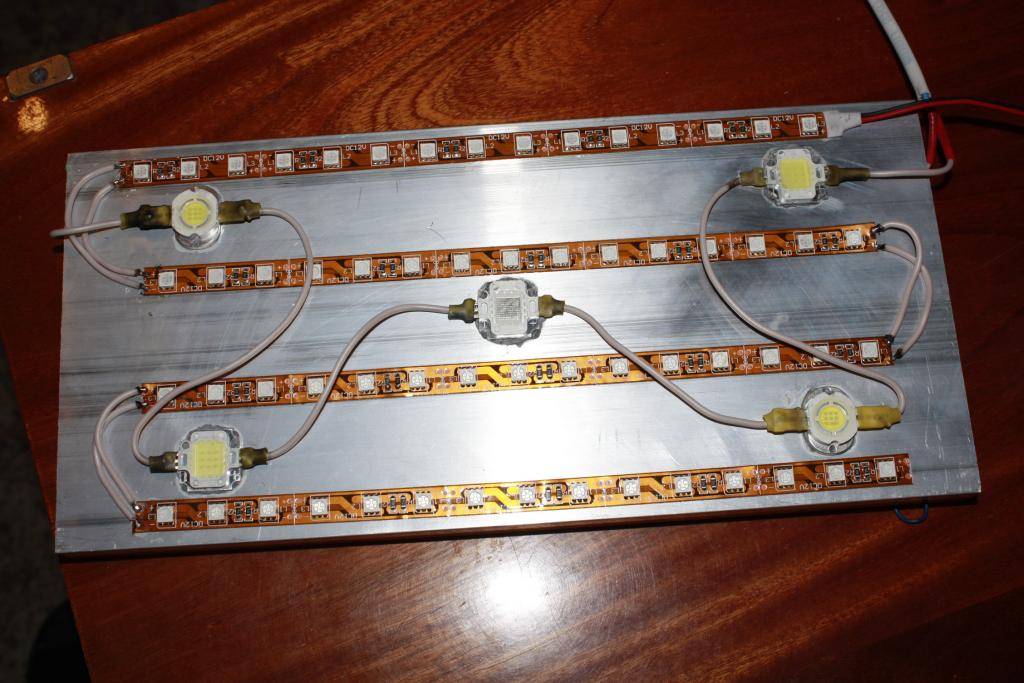

Для последнего случая больше подходит гибкая светодиодная лента, которую наклеивают на основание. Липкий слой уже нанесён с обратной стороны, нужно только снять защитную плёнку и прижать полосу к чистой поверхности.

Для круглых приборов удобно взять готовую панель такой же формы. На основании закреплены светодиоды, часто у каждого есть миниатюрная линза, увеличивающая исходящие лучи.

Для прямоугольного корпуса тоже используют готовый модуль. Можно взять ленту, нарезать по размеру и разместить в несколько рядов или более сложной схемой. Сверху ставят полупрозрачную пластину, рассеивающую свет (из матового оргстекла или другого подобного материала). Тогда поток становится равномерным.

А для квадратных моделей можно взять светодиодный модуль от кассетного потолка «армстронг».

Это интересно: Чем полезна кварцевая лампа для дома и есть ли противопоказания: читаем все нюансы

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.

Советуем изучить Собираем сумку домашнего электрика

В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию.

Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.

Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

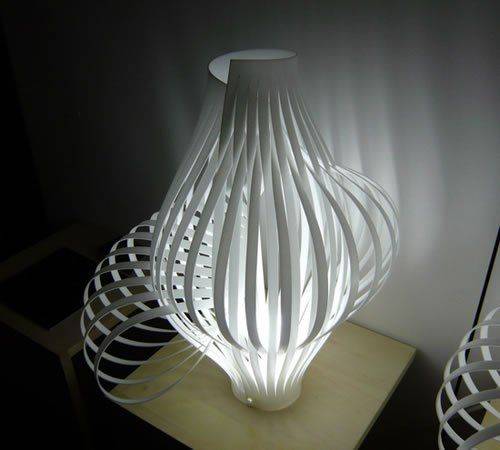

Бумажная люстра

Есть и другие варианты изготовления плафонов из бумаги. Работа над созданием такого изделия понравится даже детям. Стоит рассмотреть несколько вариантов, поскольку мир бумаги довольно разнообразен.

Вариант 1

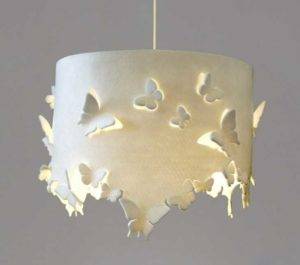

Чтобы сделать люстру с бабочками, не понадобится особых усилий, а выглядит такой вариант крайне привлекательно и оригинально.

Подготовка материалов и инструментов:

каркас от старого абажура. В случае отсутствия такового подойдет любой металлический, деревянный, пластиковый обод. Можно взять немного толстой проволоки для создания кольца;
бумага для бабочек, белая или цветная, прозрачная или матовая (лучше не использовать бархатную, поскольку пыль ее очень «любит»);
леска или капроновая бесцветная нить;
силиконовый пистолет (можно заменить ниткой с иголкой);
маленькие ножнички со скругленными концами (так изящнее можно прорезать детали);
шаблон. Можно скачать из интернета или нарисовать самостоятельно.

Бабочки могут быть одного размера или разными – все зависит от желания мастера.

Имеющийся каркас (кольца, обод) нужно покрасить в цвет, сочетающийся с оттенком бабочек (не обязательно тон в тон, можно сыграть и на контрасте). По шаблону прорисовываются крылышки, затем аккуратно вырезаются. При необходимости следует дорисовать недостающие детали.

После этого бабочек крепят на леске при помощи силиконового пистолета или пришивают (но это более долгая и кропотливая работа). Нити с бабочками крепятся к каркасу.

Если предварительно сделать проволочный шар, или оклеить каркас прозрачной калькой, то можно будет крепить бабочек непосредственно на готовый материал.

Вариант 2

Очень нежный светильник можно сделать из цветной бумаги и пряжи.

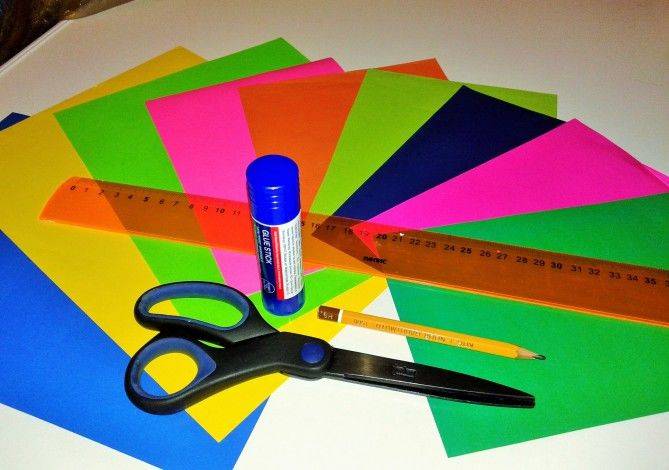

Для этого следует запастись:

листами двусторонней цветной бумаги (не картоном);
клеем (ПВА или клеящим карандашом);
скрепками;
циркулем и ножницами;
леской;
цветной пряжей и двумя пуговичками;
патроном с проводом.

Последовательность действий:

рисуются циркулем полуокружности, ширина полос – 1 см. Начинать можно от середины нижнего края, постепенно увеличивая диаметр каждого полукруга;
полученные полосы вырезаются, и делятся на кусочки по 4-5 см;
каждый кусочек сворачивается в конус и склеивается. Для ускорения процесса склеенные части скрепляются скрепками до высыхания;
готовые конусы склеиваются между собой в шарообразную форму, ряд за рядом, начиная от середины плафона;
пока плафон сохнет, нужно заняться проводом. Его соединяют с патроном, затем плотно обматывают цветной пряжей, скрепляя конец каплей клея. Чуть выше патрона подшиваются (подклеиваются силиконом) на пряжу две пуговички, с двух сторон;
в верхнем ряду плафона с двух сторон крепятся петельки из лески. Длина нитей должна быть такой, чтобы петельки цеплялись за пуговочки, и плафон прикрывал патрон с лампой.

Все. Такой светильник будет отлично смотреться в любом интерьере, и не только как самостоятельный объект, но и как часть какой-либо композиции.

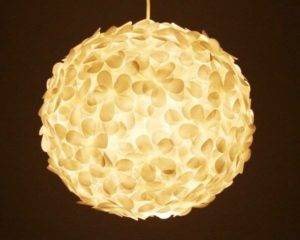

Вариант 3

Можно удивить гостей необычным и очень простым светильником. Для его изготовления необходимо взять:

гофрированную бумагу;
два кольца (старый абажур или плафон, пяльцы, скрутить кольца из плотной проволоки). Диаметр колец может быть разным, в этом случае меньшее кольцо располагается сверху;
патрон со светодиодной лампой;
клей (ПВА или карандаш);
ножницы;
леску или прозрачную капроновую нить.

Кольца необходимо покрасить в цвет, подходящий к цвету бумаги. После высыхания их соединяют между собой леской – одинаковыми отрезками, в трех-четырех местах. Также заранее на верхнее кольцо крепится крестовина или планка с отверстием под провод. Его пропускают и соединяют с патроном.

Длинный свисающий шнур можно декорировать пряжей в тон изделия, или просто покрасить. Основание готово.

Гофрированную бумагу режут на полосы шириной в 3-5 см – их длина должна быть на 2 см больше расстояния между кольцами. Кроме того, нужно учесть, что кромка длинных сторон должна тянуться.

Ленты из бумаги аккуратно, не растягивая, закрепляют на кольцах, подгибая края внутрь. Ленты располагают рядом друг с другом.

И последний штрих – кромку каждой ленты аккуратно растягивают пальцами. Для начала можно поэкспериментировать на отдельном куске, растягивая полоски по самому краю или заходя глубже, в отдельных местах или по всей длине кромки, каждый сантиметр.

Получившаяся бахромка смотрится очень оригинально и не нуждается в дополнительном декорировании.

Как отремонтировать потолочный или настенный светильник?

Внимание
Светодиодные люстры и светильники выходят из строя аналогично приборам с лампами накаливания.

Встречаются следующие виды поломок:

полностью или частично погасли диоды;
появилось кратковременное мигание;
прибор самопроизвольно отключается и включается.

Основные причины поломок:

некорректные условия эксплуатации;
перегрев (иногда диоды нагреваются до 50 градусов и выше, поэтому элементы выгорают);
перенапряжение сети или пробой конденсатора (перегорание).

Как отремонтировать:

Выясняется причина поломки. Нужно снять люстру с потолка или светильник со стены и использовать отвёртку (крестообразную или с плоским концом) для разбора. Могут понадобиться ещё клещи, пинцет, мультиметр, изолента. Этими инструментами можно проверить исправность контактов.
В разобранном устройстве необходимо тщательно рассмотреть плату на предмет видимых дефектов драйвера, обрыва проводов, других компонентов электросхемы.
Если на цоколе лампы или на самих диодах есть подгоревшие места, обнаружены дефекты драйвера, ремонт предполагает либо замену повреждённого элемента, либо спаивание разорванных контактов.
Если причина поломки не выявлена, то рекомендуется провести проверку работоспособности цепи светодиодов.

отдельная статья

Куда подойдет самодельный LED-светильник

Светильник из светодиодной ленты, сделанный своими руками, может быть использован для оформления различных участков интерьера:

подсветка аквариума;
украшение потолочных конструкций;

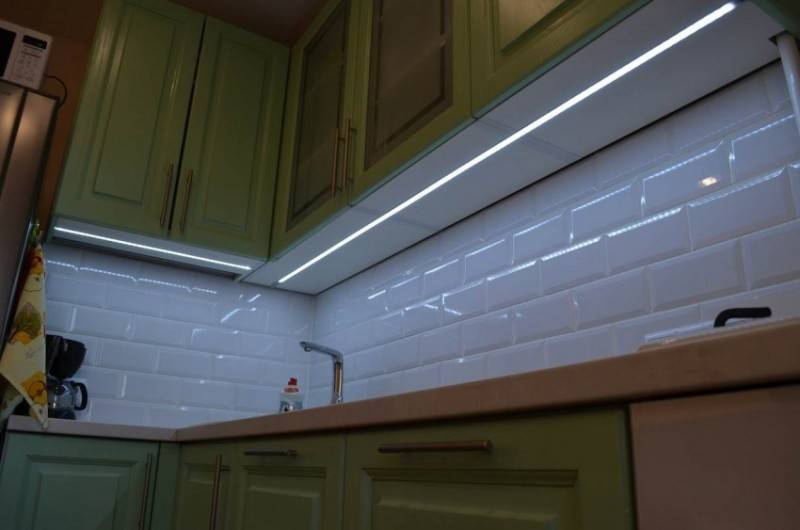

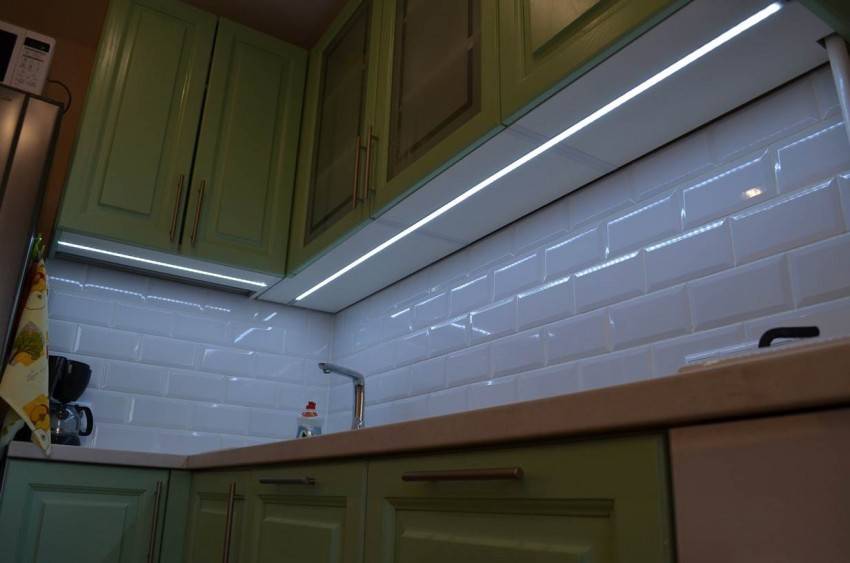

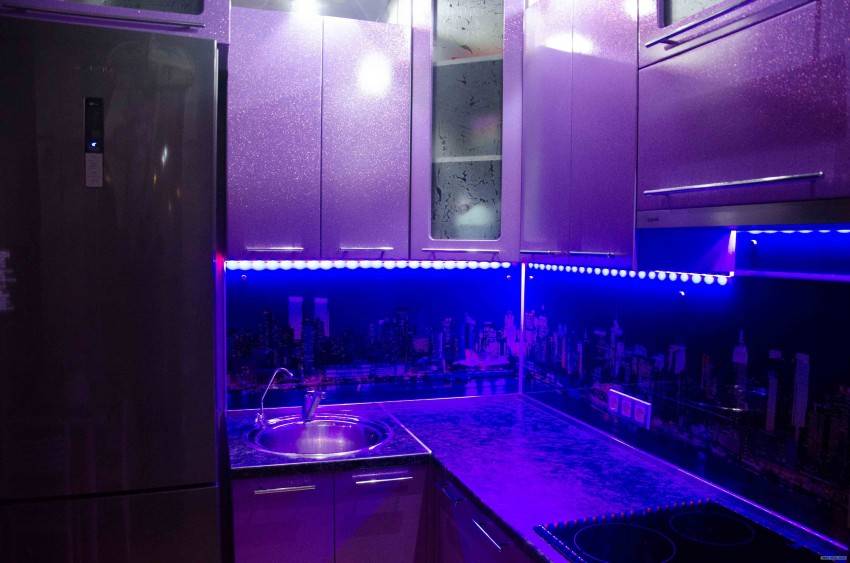

подсветка мебельных фасадов;
освещение зон для работы или отдыха;
декоративная подсветка.

Перечисленные варианты не являются исчерпывающим списком возможных мест для установки. Сфера применения практически безгранична и зависит только от фантазии пользователя. Изготовление светильника не представляет сложности. Лента (или LED-полотно) продается в готовом виде, от владельца чаще всего требуется только монтаж и подключение. Потребуется опорная конструкция, корпус или прозрачная колба для защиты светильника от внешних воздействий.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

светодиод;
цоколь;
драйвер;
рассеиватель;
радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Выберите свой светодиодный модуль для самодельного светильника

Когда готов самодельный светильник, матрицы OPPLE из светодиодов прекрасно дополнят результат творчества высокотехнологичным акцентом. Маломощные светодиодные модули для декоративных светильников или яркие с пультом дистанционного управления подойдут для больших светильников из группы основного освещения. Используйте их для создания оригинальных как потолочных, так и настенных или настольных ламп и светильников. Один пульт может управлять сразу несколькими матрицами OPPLE. Светодиодные матрицы подключаются напрямую в сеть 220 В и дополнительных доработок не требуют.

Распродажа

Белоснежные пластиковые лепестки

Этот способ заполучить в квартиру уникальное изделие тоже прост и довольно бюджетен, так как одноразовые ложечки доступны, не грозят хозяевам разорением, а получившаяся люстра дает простор для декорирования.

Для изготовления светильника понадобится элементарный набор, в него входит:

пластиковая емкость из-под питьевой воды (5-6 л);
столовые одноразовые ложечки;
патрон, взятый из старой люстры;
клей для пластмассы;
нож.

Здесь основой для творчества является банка. Ее освобождают от этикетки, моют, отрезают дно, затем сушат, либо протирают насухо. Следующие шаги:

От пластиковых «заготовок» отрезают ручки (держала), но оставляют около 10 мм у так называемого черпала. Операцию приклеивания начинают с самого низа пластиковой банки. Каждый ряд крепят оставленными перемычками-хвостиками. Между полученными кругами из «лепестков» не должно оставаться пустого пространства.
Внутрь бутылки помещают патрон, фиксируют его на каркасе. Если запланирована люстра под потолок, то чаша для нее делается также из черпал, наклеенных вокруг горлышка бутылки.

Дальнейшее декорирование зависит от задумки хозяев. Изделие можно оставить белоснежным, но некоторые хозяева предпочитают расписывать плафоны акриловой краской. Более простой вариант — использование аэрозольного типа.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

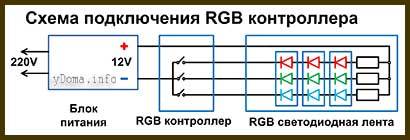

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	—	коаксиальный DC Jack 5,5 мм
Тип выхода	—	три канала (RGB)
Способ управления RGB светодиодной лентой	—	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	—	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	—	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка	Функция кнопки	Результат
	Включить (ON)	Лента RGB начнет светится
	Выключить (OFF)	Лента RGB прекратит светится
	Яркость больше	Яркость увеличивается на одну ступень при каждом нажатии на кнопку
	Яркость меньше
	Красный цвет (R)	Включение, выключение свечения одного из указанных цветов
	Зеленый цвет (G)
	Синий цвет (B)
	Белый цвет (W)
	Вспышка, мигание (FLASH)	Режим чередования включения цветов с изменением скорости и яркости их свечения
	Стробоскоп (STROBE)	Режим изменения скорости и яркости
	Исчезать, угасать, затухать (FADE)	Переливание цветов во времени
	Плавный, мягкий (SMOOTH)	Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Особенности и преимущества подсветки

Главное преимущество светодиодной подсветки – небольшая энергоемкость и безопасность эксплуатации. Большой ресурс работы светодиодов, составляющий для лент, произведенных с использованием кристаллов OSRAM или Cree не менее 50 000 часов, позволяют использовать их длительное время, при этом не особо задумываться о затратах на оплату электроэнергии. Экономичность потребления электроэнергии у светодиодных лент в 10 раз выше, с аналогичной по силе свечения лампой накаливания и на 60% -по сравнению с люминесцентной лампой.

Гибкость источника света позволяет реализовать возможности, не достижимые при использовании других источников света, или связанные со сложными техническими решениями.

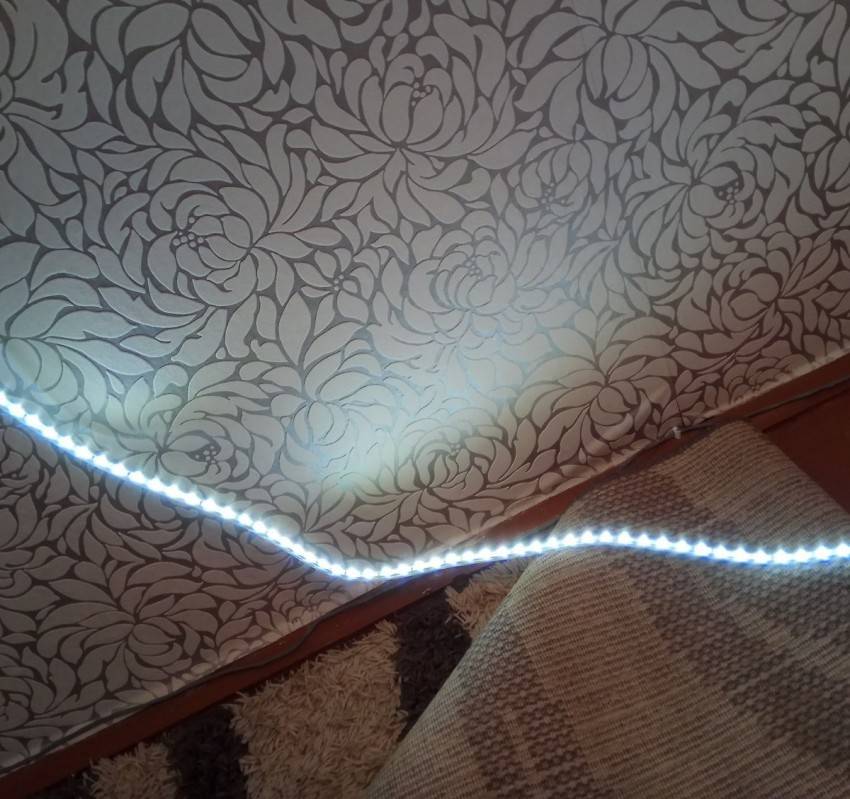

Светодиоды обладают свойством мерцать с частотой тока, от которого они питаются. При свечении в режиме максимальной яркости мерцание практически не заметно. По мере снижения яркости свечения при помощи диммера, оно становится заметнее и начинает утомлять глаза, может вызвать головную боль. Чтобы избежать неприятного воздействия на глаза светодиоды обычно размещают таким образом, чтобы свет от них напрямую не попадал в глаза. По контуру потолка, заглубляя их в нишу потолочного плинтуса специальной конструкции, по контору фальшстенок, на нижних поверхностях мебели или архитектурных конструкций, которые находятся выше или ниже уровня зрения среднего по росту человека.
