Как сделать наушники своими руками: пошаговая инструкция

Классификация

Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.

По размерам

На практике чаще всего встречаются штекеры трех типоразмеров:

micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;

mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;

jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.

По количеству жил

Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:

  • двухпроводные типа TS — моно-jack;
  • трехпроводные типа TRS — стерео-jack;
  • гибридные типа TRRS — 4 провода и более.

Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.

Рис. 1 Внешний вид штекеров

Двухжильный jack в обычной жизни используется очень редко. Его основное применение —  профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.

Рис. 2. Двухжильный моно- jack TS

Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.

Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.

Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.

Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры

Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

  • Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
  • Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

Дальше возможны варианты:

  • При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
  • При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
  • При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Разъёмы для гарнитуры: условные обозначения и маркировка

Производители системных блоков для персональных компьютеров оснащают прибор специальными звуковыми платами, однако разъёмы для подключения наушников есть и на передней панели. Чаще всего это привычные для нас разъёмы USB. Кстати, такой вид подключения считается наиболее прогрессивным, так как расшифровка звукового кода происходит не через звуковую карту ПК, а с помощью внутреннего оборудования самих наушников. Соответственно, при качественной гарнитуре даже на слабой звуковой карте вы получите качественный звук.

Не вставляйте штекер от наушников в несоответствующие гнёзда: они не только не будут работать, но и могут выдать короткое замыкание

Мы видим, что выходы для наушников и микрофона различаются не только по цвету (розовый и салатовый, соответственно), но и по маркировке. Аналогичную окраску имеют и штекеры гарнитуры, поэтому спутать способ подключения невозможно. Тем не менее, наушники со встроенным микрофоном подключаются в оба штекера сразу. Если второй провод отсутствует, то для полноценной работы прибора необходимо приобрести специальный переходник с двумя концами.

Сразу после подключения съёмных устройств начнётся поиск и автоматическая установка драйверов, поэтому не следует прерывать данный процесс путём закрытия всплывающего окна нажатием мышки.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Распайка проводов наушников

Самый распространённый штекер – это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

2 – правый канал;

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

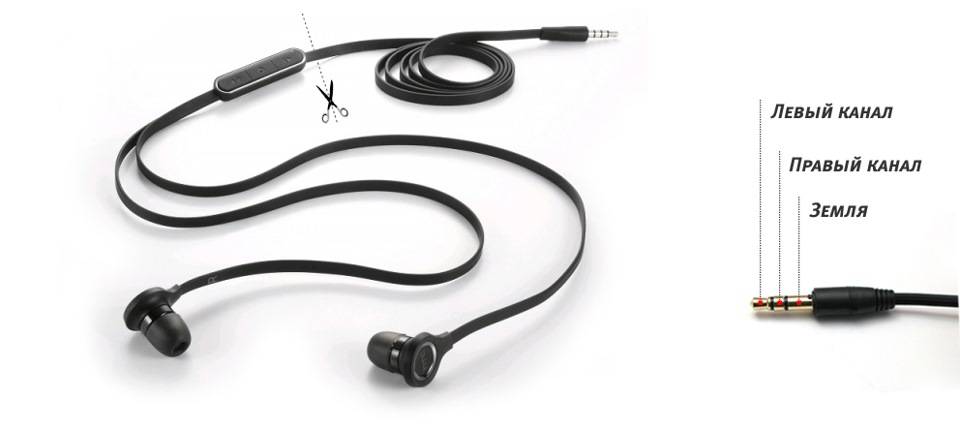

Распайка проводов на таком штекере очень простая – ближайшее к кабелю контактное кольцо общий, оставшиеся – правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал – к концу штекера.

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

Распайка проводов в гарнитуре – наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов – от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Как правильно выбрать компоненты

Конструкция стандартных наушников включает в себя такие компоненты:

Штекер диаметром 3,5 мм. Другое его название – разъем TRS, на металлической поверхности которого можно найти несколько контактов. За счет них и происходит приём линейного сигнала от любого источника звука, будь то компьютер или телефон. В зависимости от типа наушников меняется и количество приёмных контактов. У стереонаушников их стандартно три, у гарнитуры – четыре, а самые обычные устройства с монозвуком оснащены всего двумя. Это один из самых важных моментов, так как правильный выбор и подсоединение гарантируют работоспособность гаджета на выходе.

Сама по себе конструкция любых наушников достаточно несложная, чтобы с этим смог разобраться даже новичок. Самое главное, создавая новый гаджет из нескольких нерабочих – подобрать реально работоспособные комплектующие. Для этого в обязательном порядке проводится диагностика запчастей.

Ремонт штекера наушников

наушники KB EAR Opal кабель

Как можно произвести ремонт штекера наушников? Интересно? Читаем далее…

В современных гаджетах, предназначенных для воспроизведения звуковых файлов, всегда предусмотрено гнездо для подключения наушников. Штекеры, которые используются в таких звуковых системах,называются TRS или Jack. Они бывают следующих типов:

  • Micro-jack 2,5 мм
  • Mini-jack 3,5 мм
  • Jack 6,3 мм

Коннектор Микро-джек диаметром 2,5 мм используется в самых миниатюрных устройствах, предназначенных для звуковоспроизведения. Это электронные игрушки, миниатюрные плейеры и фотографическая техника. Имеет две ламели и передаёт звуковой сигнал в монофоническом режиме.

В современных устройствах применяется редко. Вся бытовая аппаратура и устройства мобильной связи оснащены гнёздами для подключения коннектора Мини-джек диаметром 3,5 мм. Он имеет три ламели — левый канал, правый канал и земля. Универсальная гарнитура из наушников и микрофона подключается к устройствам через адаптер с четырьмя контактами. Джек 6,3 мм используется в профессиональной звуковой аппаратуре.

Что нужно, для изготовления беспроводных наушников

Если вы решили сделать самостоятельно беспроводную гарнитуру, следует приобрести все необходимые материалы и инструменты, список которых представлен ниже:

  • классические наушники с проводами — можно использовать вашу старую модель;
  • адаптер под систему Bluetooth;

устройство для зарядки системы.

Теперь о каждом элементе системы подробнее. С первым пунктом проблем быть не должно, можно взять гарнитуру, используемую сейчас, и которую вам не жалко переделать (при неправильном выполнении пунктов сборки есть риск испортить устройство).

Адаптер под блютуз можно поискать в магазинах или заказать через интернет. Обычно цена за штуку варьируется в пределах 100–300 рублей. Зарядное устройство или батарейку также можно без труда приобрести в магазине электроники. Для поддержания нужного заряда не потребуется мощных зарядных устройств, поскольку их ёмкость небольшая, и аккумулятор достаточно быстро заряжается.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Этапы сбора наушников своими руками

Для того, чтобы собрать наушники, нужно выполнить алгоритм действий.

Штекер для подключения

Если на старых штекер исправный, то штекер обрезается, оставив 5 – 6 см кабеля – эти отрезки можно соединить с новым кабелем, спаяв провода. Каждый отдельный контакт нужно заизолировать от других с мощью тонких трубок термоусадки или и с помощью изоленты. Сверху же вместо спайки нужно заключить в термоусадочную трубку для защиты от повреждений.

Если же штекер неисправен – потребуется подключить новые. Для этого штекер, как кабель, зачищают, а затем припаивают кабель в соответствии со схемой. После окончания пайки штекер заливают клеем для изоляции и закрывают термоусадкой.

Если в конструкции встроенный микрофон, то схема подключения к штекеру будет отличаться. Лучше ориентироваться на заводское подключение проводов, разобрав сам штекер.

Набирают популярность устройства не со штекером 3.5, а под USB разъем. Этот разъем продается отдельно, и при желании, вместо штекера Jack можно установить разъем для USB.

Пайка кабеля

Сначала кабель нужно припаять к штекеру. Для этого 2 из 4 жил нужно припаять к клеммам на штекере, а 2 оставшийся – к опоре с отверстиями для кабеля.

Из чего состоит звук в наушниках?

Множество жил – это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

  • стерео;
  • остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться – звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот – аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт “качать”, он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Пора шить!

Пора шить!

Совмещаем между собой вырезанные кольца и прошиваем их мелкими стежками по внутреннему краю. Для пущей фиксации кольца были склеены скотчем. Можно воспользоваться прищепками, главное исключить смещение относительно друг друга.

Если в хозяйстве имеется швейная машинка, то неплохо было бы ей воспользоваться.

Ориентируясь по лапке на моей швейной машинке,я прошил немного дальше от края чем руками. Ничего страшного в этом нет, просто внутренний диаметр будет еще немного больше, а сам амбушюр тоньше.

Если же машинки у вас нет, то можно и вручную прошить пару раз. Главное чтобы шов был равномерный и при растяжении не было просветов.

Т.к сшитая заготовка будет выворачиваться, то будет лучше срезать лишнее по внутреннему краю.

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

  • штекер, который можно подключить к устройству;
  • разъём «мама», в который подключаются наушники;
  • отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере

Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится — для подключения наушников и компьютера используются разные вывода.

Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы 10- и 20-пиновые разъёмы телефонов фирмы Samsung и некоторые другие. Распайку наушников для этих моделей можно найти в интернете.

Тематические материалы: 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Подключение наушников с микрофоном и без: характерные отличия

Гарнитура или наушники с микрофоном — это комплексное устройство, которым можно пользоваться в играх на ПК, видеозвонках и других операциях, требующих одновременного прослушивания и разговора. Если в прослушивающем устройстве встроен микрофон, тогда он обязательно должен быть подсоединён к двум входам либо на передней, либо на задней панели.

На устройствах с двумя аудиоканалами и микрофоном штекер разделён тремя полосками на контакты

Обыкновенные наушники с двумя контактами на штекере подсоединяются в стандартное зелёное гнездо. Для данного типа гаджета не нужны специальные адаптеры и переходники. Сразу после помещения штекера в нужный модуль наушники начинают функционировать.

Старайтесь не использовать прямоугольные выходы для подключения акустической системы, так как звучание в таком контакте оставляет желать лучшего. Поэтому для отличного воспроизведения музыки лучше использовать 3,5-миллиметровый розовый аудиоджек.

Виды

Разная аудиотехника имеет различные разъемы, которые отличаются не только размерами, но и функционалом. Поэтому существует несколько видов штекеров:

Микро Jack размером 2,5 мм (TS/TRS/TRRS). Область применения – портативная аудиотехника, некоторые видеокамеры и микрофоны. Ранее такой стандарт использовался в мобильных телефонах.

Латинские буквы в разъемах типа Jack указывают на количество контактов. Оно слабо связано с размерами штекера, но производителями обычно соблюдается приведенная выше классификация. Каждая буква означает следующее:

  • T – Trip (защелка). Это – «носик» штекера, его самое начало.
  • S – Sleeve (втулка). Конечная часть штекера, которая прилегает к пластмассовому корпусу.
  • R – Ring (кольцо). Располагается между этими двумя контактами.

Число проводов, которые входят в разъем, может варьироваться в зависимости от функционала и назначения подключаемой гарнитуры:

2 провода. Ранее использовались для передачи монозвука в самых простых конструкциях аудиотехники (например, детекторных радиоприемниках). В настоящее время иногда используются для подключения микрофонов.

Для облегчения работы провода имеют цветовую маркировку:

  • Правый канал – красный.
  • Левый – зеленый, синий, белый и другие цвета.
  • Общий контакт, или заземление – медный.

Но не все так просто, некоторые недобросовестные производители используют провода одного цвета. Тогда для ремонта наушники нужно полностью разбирать и прозванивать каждый кабель. Кроме того, даже одинаковые внешне разъемы имеют разную распиновку – CTIA и OMTP.

Если неправильно припаять такой штекер, можно вывести из строя микрофон. Даже если до такого не дойдет, звук в любом случае будет искажен. Выход только один – перепаивать штекер. Обычно используется схема подключения CTIA. Вариант OMTP встречается в дешевых китайских наушниках.

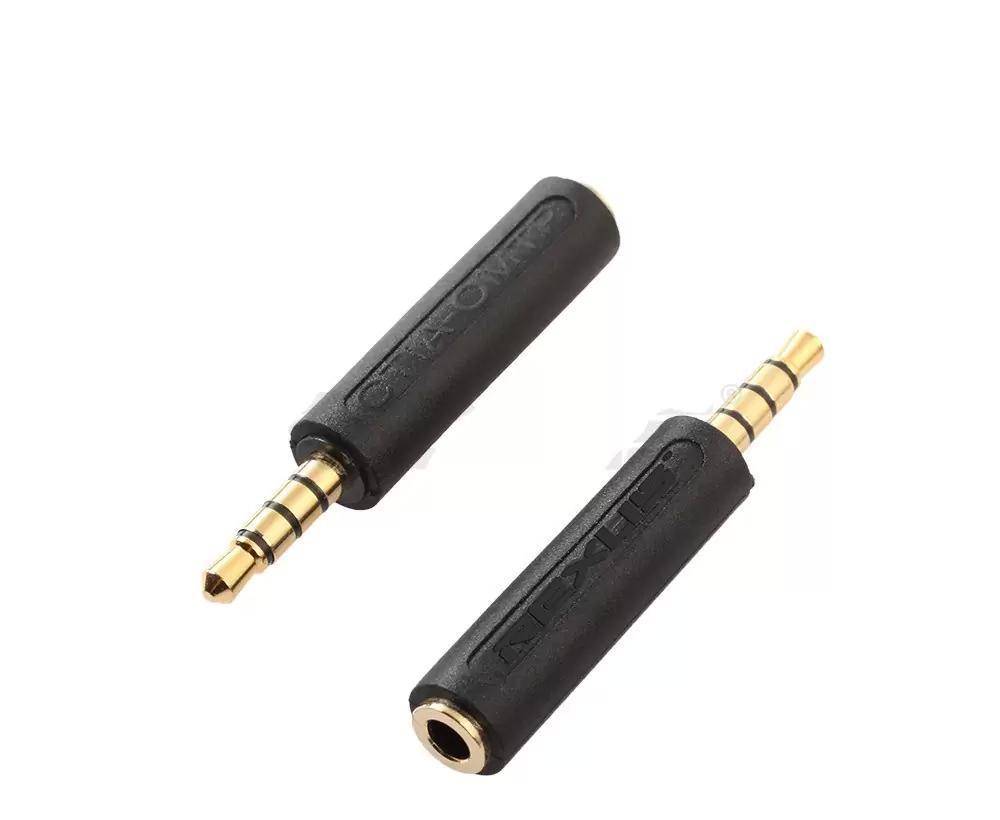

В продаже есть специальные переходники с CTIA на OMTP и наоборот. Как видите, правильно припаять штекер не так просто. Основная сложность – правильно вычислить назначение каждого провода. Но сначала нужно четко определить неисправность.

Распиновка наушников самсунг

Для работы необходимо запастись следующими устройствами:

Паяльник. Можно покупать не слишком мощный. Есть методы ремонта наушников и без его применения, но они менее эффективны.

Новый разъем, который будет соответствовать типу вашего.

Теперь следует выполнить такие действия:

Нужно отрезать часть старого провода. Расстояние от основания должно составлять приблизительно один сантиметр. Теперь сломанная часть проводов успешно устранена.

Далее снимается изолирующий слой. Появятся четыре провода. Два из них покрыты защитным слоем, на оставшихся изоляция отсутствует.

Необходимо снять изолирующий лак. Для этого можно использовать канцелярский нож или наждачную бумагу. Скрутите левый и правый каналы.

Если есть только три провода, тогда снимается только защитное лаковое покрытие.

Разберите новый разъем и проденьте на провод.

Можно приступить к распиновке. Для этого лучше первым обработать общий канал, а потом левый и правый.

Дайте немного остыть системе. После этого нужно перейти к тестированию. Подсоедините штекер к разъему. Если все нормально, то можно собирать устройство.

Закрепите провод, используя зажим. Для этого понадобятся плоскогубцы.

Для большей надежности необходимо заизолировать контакты при помощи изоленты. Таким образом, значительно снизится риск последующей поломки.

Теперь осталось собрать разъем и наслаждаться качественным звуком.

Проверка деталей

Поломка в наушниках может произойти по разным причинам. Первое, что нужно сделать перед разборкой на запчасти — это убедиться в их неработоспособности. Нередки случаи, когда проблема скрывалась именно в основном устройстве, но владелец, не разобравшись в ситуации, выбрасывал вполне исправные наушники.

Если вы уверены, что причина именно в них, то перед тем, как собирать новые наушники, определитесь, какие детали можно пускать в дело. Типичные проблемы подобных устройств заключаются в неисправных контактах штекера, лопнувшем проводе или неисправностях излучателей звука. Как сделать наушники в таком случае? Собрать рабочие детали от трех разных пар.

Ремонт штекера наушников

Очень часто у наушников обламывается провод около штекера.

Попробуем отремонтировать эту неисправность своими силами. Для этого нам потребуется клей, обычная катушка с нитками, кусок термоусадочной трубки и изолента.

Клей желательно использовать, который предназначен для склеивания ткани. Но у меня в наличии был только «Монолит». Ни в коем случае нельзя применять электропроводный клей. Из инструментов потребуется паяльник с тонким жалом, флюс, припой, кусачки, острый нож, зажигалка и тестер.Для начала отрезаем провод от штекера и кусачками снимаем с него защитный кожух.

Паяльником аккуратно убираем остатки припоя и проверяем штекер на короткое замыкание. На нашем штекере имеются три контакта. Это общий, левый и правый канал.

Тестер при прозвонке этих контактов между собой должен показать бесконечное сопротивление. Если это не так, значит или «висит сопля» из олова или проплавлен изолятор. «Соплю» можно попробовать убрать паяльником или надфилем. Во втором случае, штекер, скорее всего ремонту не подлежит. Придется искать другой. Но в нашем случае все нормально и мы продолжаем работу.С провода аккуратно снимаем изоляцию.

От него к штекеру идут три разноцветных провода. Синий, зеленый и золотистый (оплётка). Золотистый это общий провод. Остальные два это левый и правый канал наушников.

Работать надо аккуратно. Каждая жила провода очень тонкая и хрупкая. Также провода находятся в шёлковой изоляции. Концы проводов надо залудить (покрыть оловом). Для этого жилы острым ножом очищаем от шёлковой изоляции и скручиваем вместе. Можно попробовать немного обжечь изоляцию пламенем зажигалки и зачистить до блеска.

После лужения измеряем сопротивление левого и правого канала относительно общего провода. В нашем случае оно составило около 50 ом.

Теперь наступает самый трудоемкий процесс. Это пайка проводов к штекеру. Перед пайкой не забываем одеть на провод термоусадочную трубку.Штекер желательно как-нибудь закрепить. Например, в тисках или с помощью любого другого зажима. В качестве припоя я использовал ПОС-61, а в качестве флюса спиртовой раствор канифоли. На провода перед пайкой надо одеть маленькие кембрики, сделанные из изоляции любого тонкого провода.

Паяем быстро и аккуратно, чтобы не пережечь провод и не подплавить изоляторы. Если капля припоя легла не аккуратно её можно подправить надфилем. После пайки делаем контрольный замер сопротивления. Если оно совпадает с тем, что получилось раньше, то работа сделана успешно. В противном случае придётся делать работу заново. Далее на место пайки капаем немного клея, не давая, ему попасть на контакты штекера и даем высохнуть.

После этого место пайки с небольшим усилием обматываем нитью и завязываем на узел. Делаем контрольный замер сопротивления. Затем обмотанную нить пропитываем клеем и даём хорошо высохнуть.

Ещё раз контрольный замер сопротивления.И последний штрих это установка термоусадочной трубки на место. Трубку желательно греть паяльным феном. Если его нет, можно попробовать пламенем зажигалки.

Делаем это быстро, чтобы не повредить провод и пайку. При отсутствии термоусадочной трубки можно применить изоленту или скотч.После всех этих хитрых манипуляций делаем последний контрольный замер сопротивления и радуемся (или огорчаемся) полученному результату.

Хочу отметить, что работа очень кропотливая. Требуется минимальный навык работы с паяльником и с первого раза может ничего не получится.Этим способом была восстановлена работоспособность многих наушников. Также можно восстанавливать шнуры блоков питания и зарядных устройств различных гаджетов. В последнем случае нужно правильно распаять «+» и «-».

Как устроен разъем для наушников

Распиновка разъёма для подключения наушников (на примере TRS) зеркальна цоколёвке штекера (схема показана ниже ).

Для коннектора с микрофоном TRRS (применяется для гарнитуры) распиновка следующая.

Схема наушников с микрофоном

Для гарнитуры схематичный рисунок выглядит иначе, ведь она устроена по-другому – снабжена дополнительным кабелем для передачи звука с микрофона.

Заметили, что на схемах за массу и микрофон отвечают разные контакты? Ничего странного. Предусмотрена пара типов (спецификаций) TRRS с различным расположением массы и микрофонного контакта. В CTIA (компьютерный стандарт) второе кольцо (третий контакт) подключено к общему контакту, а гильза – к микрофону, в случае с OMTP (телефонная спецификация) наоборот: 3-й контакт – спикер, 4-й – масса.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.


Рисунок №1

Заметили, что часть гарнитур с iPhone работает адекватно. Отказывает микрофон, не функционирует регулятор громкости и переключение треков из-за того, что большинство аксессуаров выпускается с международной распиновкой OMPT, а Apple использует американскую схему – CTIA. Проблема решается приобретением переходника CTIA – OMPT (см. рисунок №1) или перепайкой 3-го и 4-го контактов (их меняют местами) в гарнитуре.

Распиновка наушников позволит правильно припаять выводы в процессе ремонта устройства, например, замены повреждённого штекера или кабеля. Она зависит от количества контактов и применяемой спецификации: CTIA или OMPT.

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом

Здесь теперь важно правильно припаять все контакты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
