Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире

Алгоритм подключения газовой плиты

Сначала нужно ознакомиться с данными паспорта на оборудование. В нем, в частности, указаны требования к взаимному размещению плиты и других компонентов газораспределительной системы помещения, таких, как счетчик и точка подключения.

  1. Для плиты находят максимально удобное место.
  2. Выставляют зазор от стены до корпуса устройства, указанного в паспорте к плите.
  3. Регулировочными ножками выставляют плиту. Это делается при помощи строительного уровня. Сначала, подкручивая или вывинчивая ножки, печь ориентируют вдоль стены, затем поперек.
  4. Выставленную печь, которая не качается и занимает жесткое положение, отодвигают от стены на расстояние, допускающее удобное манипулирование инструментами и руками.
  5. На резьбовые части штуцеров на оборудовании и одном конце («папа») газового шланга наматывают несколько слоев фум-ленты или локтайл нити уплотнителя.
  6. Конец «папа» газового шланга вкручивают в газовый кран на трубе распределительной сети, предварительно разместив в нем прокладку.
  7. Второй конец-гайку газового шланга с установленной внутрь прокладкой накручивают на соответствующий штуцер на корпусе печи.
  8. Печь устанавливается на выбранную ранее позицию.

Все соединения должны быть завинчены плотно. Если оборудование устанавливается впервые в данном помещении, после проведения всех работ его владелец приглашает представителя газовой службы. Печь до его прихода включать запрещается. Специалист подтверждает отсутствие утечек. После того, как представитель газовой службы подтверждает нормальную работу, печью можно пользоваться в обычном режиме.

Для наглядности на рисунках ниже показана схема подключения газовой плиты.

Пользуясь данными рекомендациями и схемой, можно своими руками произвести подключение не только газовой плиты Гефест, Лада, Зануси, Мора и Дарина, но и другой модели. Следует помнить, что только при правильном подключении этого устройства к газопроводу в квартире, с соблюдением всех требований, возможна безопасная эксплуатация. При отсутствии стационарного газопровода, можно подключить газовую плиту к баллону.

Установка и подключение нового оборудования

Схема замены газовой плиты следующая:

  1. демонтаж устаревшего или пришедшего в непригодность оборудования;
  2. замена крана;
  3. установка новой плиты;
  4. ее подключение;
  5. проверка герметичности;
  6. принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.

Демонтаж газовой плиты

Чтобы демонтировать устаревшее оборудование, необходимо:

  1. перекрыть кран, расположенный на трубе, для отключения газоснабжения;
  2. проверить отсутствие газа, включив одну из конфорок;
  3. отсоединить газовую подводку;
  4. отключить плиту от электроэнергии (при необходимости).

После выполнения данных операций плиту можно убрать с кухни.

Отключение старого оборудования от газо- и электроснабжения

Замена крана

Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.

Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.

Замена крана осуществляется по следующей схеме:

  1. демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);

Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.

  1. если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
  2. герметизация резьбы;
  3. удаление заглушки и установка нового крана.

Последовательность действий при замене газового вентиля

Установка и подключение новой газовой плиты

На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.

Выравнивание по уровню

Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:

  1. резьба на подводке (трубе) герметизируется выбранным материалом;
  2. подводка фиксируется;
  3. аналогичным способом производится подключение к газовой плите;

Подсоединение газового шланга

  1. при необходимости плита подключается к системе электроснабжения.

Как установить и подключить газовую плиту самостоятельно, смотрите на видео.

Проверка герметичности

После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:

  1. подготовка мыльного раствора;
  2. нанесение раствора на соединительные узлы.

Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.

Наличие утечки в системе газоснабжения

Принятие работ газовой службой

После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.

Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.

Установка и подключение нового оборудования

Схема замены газовой плиты следующая:

  1. демонтаж устаревшего или пришедшего в непригодность оборудования;
  2. замена крана;
  3. установка новой плиты;
  4. ее подключение;
  5. проверка герметичности;
  6. принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.

Демонтаж газовой плиты

Чтобы демонтировать устаревшее оборудование, необходимо:

  1. перекрыть кран, расположенный на трубе, для отключения газоснабжения;
  2. проверить отсутствие газа, включив одну из конфорок;
  3. отсоединить газовую подводку;
  4. отключить плиту от электроэнергии (при необходимости).

После выполнения данных операций плиту можно убрать с кухни.

Отключение старого оборудования от газо- и электроснабжения

Замена крана

Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.

Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.

Замена крана осуществляется по следующей схеме:

  1. демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);

Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.

  1. если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
  2. герметизация резьбы;
  3. удаление заглушки и установка нового крана.

Последовательность действий при замене газового вентиля

Установка и подключение новой газовой плиты

На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.

Выравнивание по уровню

Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:

  1. резьба на подводке (трубе) герметизируется выбранным материалом;
  2. подводка фиксируется;
  3. аналогичным способом производится подключение к газовой плите;

Подсоединение газового шланга

  1. при необходимости плита подключается к системе электроснабжения.

Как установить и подключить газовую плиту самостоятельно, смотрите на видео.

Проверка герметичности

После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:

  1. подготовка мыльного раствора;
  2. нанесение раствора на соединительные узлы.

Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.

Наличие утечки в системе газоснабжения

Принятие работ газовой службой

После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.

Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.

Приступаем к установке

Прежде всего нужно очень внимательно прочесть рекомендации производителя по установке плиты. В руководстве обязательно указывается рекомендуемый зазор, который необходимо оставить между стеной и плитой. Если выполняете установку своими руками, в строгости следуйте всем советам производителя.

Схема установки газовой плиты

Плита на специальных ножках должна быть установлена в специально отведённое для неё место. Чтобы выставить её максимально ровно по горизонтали, воспользуйтесь водным уровнем. Подкручивайте ножки до тех пор, пока плита не станет ровно. К некоторым плитам в комплекте ножки не поставляются, поэтому их нужно будет заменить кусочками дерева или другими подкладками.

Что нужно приготовить заранее?

  • Новый шланг. Если старый шланг в вашей квартире пришёл в негодность, первым делом нужно произвести его замену.
  • Обзаведитесь также разводным, рожковым и газовым ключом под номером 10. Если у вас нет этих инструментов, одолжите их у соседей.

Также вам потребуется отвёртка. Мыльный раствор и помазок подготовьте для того, чтобы проверить качество выполненной работы. Уплотнитель на шланге необходим для герметизации. Профессионалы отмечают наивысшим качеством ленту Фум и нить локтайт 55. Они выполняют герметизацию на отлично, в противоположность льняному уплотнителю.

Когда всё необходимое подготовлено, можно начинать подключение газовой плиты. Для этого старую плиту нужно отключить и отодвинуть с места. Обязательно перекройте газ и проверьте его путём включения одной из конфорок. Будем приступать к замене крана.

Далее следует действовать как можно быстрее, но это не должно быть в ущерб качеству проведения работ. Возьмите старую тряпку, смочите её и отвинтите старый кран. Обязательно предварительно откройте окно! Быстро заткните отверстие тряпкой. В это время нужно почистить резьбу на кране и намотать уплотнитель. Теперь нужно быстро подключить новый кран. Не бойтесь того, что газ выходит. Ничего страшного не случится, ведь помещение проветривается. Но это не значит, что можно терять драгоценные секунды. Осталось навинтить новый кран на уплотнитель.

При выборе шланга рекомендуем остановиться на резиновом. Он позволит немного передвигать печку в пределах от одного до пяти метров, при этом она не будет так жёстко зафиксирована, как в случае со шлангом из других материалов. Да и срок его эксплуатации приближен к десяти годам. При покупке обязательно смотрите, чтобы шланг был покрыт металлической «обёрткой» и имел жёлтые отметины.

Резиновый шланг для газовой плиты

Именно этот шланг мы будем подключать к газовому стояку. На штуцер шланга нужно как можно плотнее намотать уплотнитель, после чего вкрутить его в кран, который мы заменяли на газовой трубе. Второй конец шланга должен быть с сеточкой, которая поставляется в комплекте. Теперь осталось определиться с резьбой. Для 3/8 нужно будет установить переходник, а для 1/2 переходник не потребуется. Для перекрытия газа воспользуйтесь затвором, а затем подсоединяйте шланг.

Чтобы проверить, удалось ли вам подключить новую печку, откройте газ и намажьте мыльным раствором места соединения. Если на них не появляются пузыри, поздравляем, у вас всё получилось!

Примерно так можно подключить плиту самостоятельно. Лишь на первый взгляд может показаться, что ничего сложного в этом процессе нет. На деле же — это работа для профессионалов и тех, кто знает о работе с газом. Объективно оценивайте свои силы, чтобы подключить печку самому. А был ли у вас опыт установки плиты? Какими советами и рекомендациями вы можете поделиться с нами и нашими читателями?

Нормативы и правила безопасности

Требования, установленные по отношению к процессу подключения, должны выполняться вне зависимости от того, кто проводит работы. Специалист или сам собственник обязаны их учитывать. В этом случае риски будут минимальными.

Список нормативов включает следующие пункты.

  1. Шланг для подвода газа всегда располагается на видном месте. К нему сохраняется беспрепятственный доступ, ничто не перекрывает гибкую трубку. Деталь, подающую природный газ к плите, специалист может легко заменить при плановой проверке.
  2. Гибкий шланг изготавливается в соответствии с принятыми нормами, величина сечения не должна отличаться от установленной.
  3. Вместо краски для изменения внешнего вида резиновой или металлической газовой подводки используется только самоклеящаяся бумага. В противном случае материал, особенно резина без оплетки, быстро растрескается. Это нарушит герметичность всей системы.
  4. Гибкий шланг подключается напрямую к плите и общедомовой системе подачи газа. Исключение составляет лишь ситуация, когда на оборудовании или газовом кране соединение изготовлено с индивидуальной резьбой.

  5. Установка агрегата проводится только с применением инструментов и материалов, рассчитанных специально под работу с природным или сжиженным газом.
  6. Перед проведением работ специалист прекращает подачу газа, когда она идет от общего стояка, и обязательно ставит в известность всех жильцов квартиры об установке газового оборудования.
  7. Если источник газа не перекрыт специальным краном, и работы не проводятся немедленно, конец подающей трубы затыкают винной пробкой или мокрой плотной тканью для прекращения подачи газа. Когда необходимо перекрыть газ на несколько дней, сотрудники газовой службы ставят специальную заглушку.

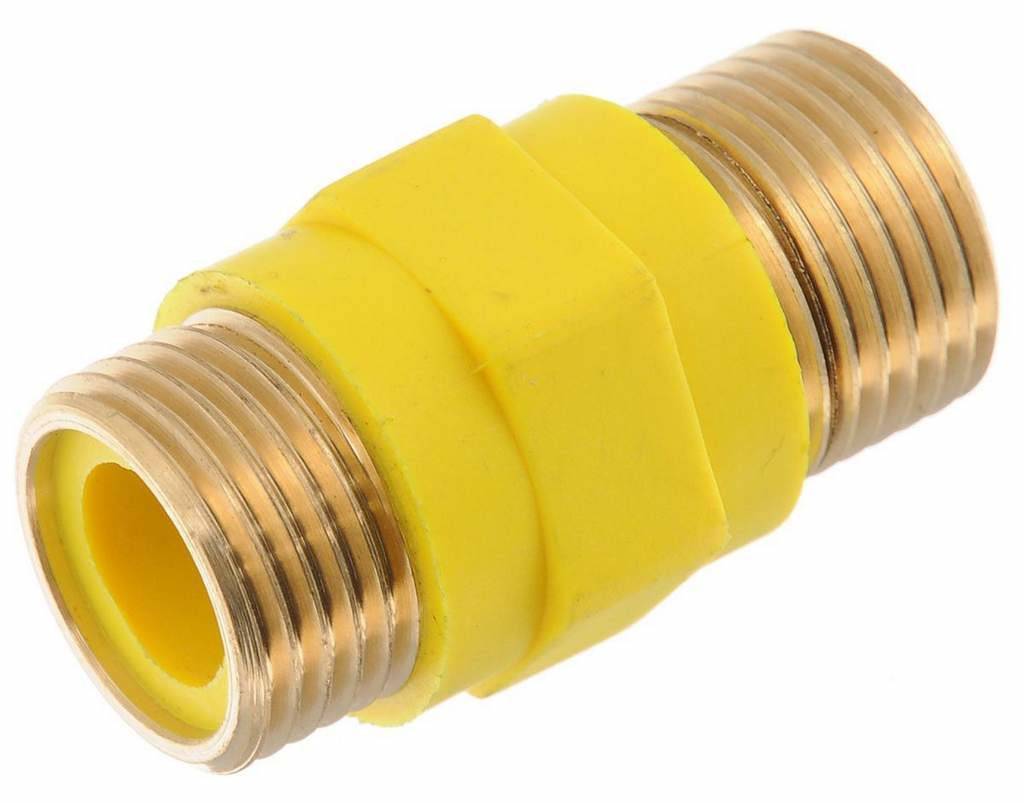

Диэлектрическая вставка

Отдельно следует остановиться на использовании диэлектрической вставки. Мало кто из простых обывателей слышал об этом устройстве и знает о его предназначении.

Диэлектрическая вставка нужна для предотвращения негативного воздействия блуждающих токов. В многоквартирных домах нельзя быть уверенным в том, что у кого-то из соседей не произойдет утечка тока по газовому стояку от незаземленного бытового прибора. Эти токи могут серьезно повредить электрические компоненты газовой плиты – подсветку, электророзжиг или блок управления. Диэлектрическая вставка препятствует их передаче по металлической оплетке гибкого шланга к самому бытовому прибору.

Устанавливается диэлектрическая вставка между краном и гибким шлангом. Естественно, ее резьбовое соединение тоже надо соответствующим образом уплотнить и проверить.

Подключаем оборудование – выбираем шланг и подсоединяем опуск

Подсоединение плиты своими руками к трубе сейчас, как правило, осуществляется с помощью резинового гибкого шланга. Он обеспечивает домашним установщикам определенную свободу действий. Агрегат не требуется прикреплять по жесткой схеме к одному месту. Вы можете передвигать плиту в процессе монтажа на длину гибкого шланга, выбирать оптимальное место. И только после этого фиксировать агрегат.

Также стоит отметить безопасность и долговечность подключения газовой установки с помощью такого шланга. Он является своеобразным амортизатором. Поэтому при случайном сдвиге газовой плиты утечки не произойдет. Время службы гибких шлангов составляет 10–15 лет

Важно! Приобретайте шланг с сертификатом в особой оплетке из металла. Она имеет белый цвет, а сверху нанесены желтые метки

На них следует обращать особое внимание. Изделия с синими и красными полосками используются для подключения водоснабжения

Еще одна тонкость. Конец шланга обязан быть по форме аналогичным выходу на газ. плите. Например, если агрегат располагает загнутым вниз выходом (его называют угловым), нужно покупать шланг с таким же угольником

Кроме того, обращайте внимание на размер резьбы. В большинстве случаев она равняется 1/2 дюйма

Но попадаются резьбы 3/8. В этом случае дополнительно нужен специальный переходник (нередко он входит в комплект газ. плиты).

Приступаем к финальному этапу работ по монтажу газовой плиты своими силами. Выполняем подсоединение агрегата к опуску. Под ним понимают трубу с краном, которая приварена к газовому стояку. Последний в квартирах многоэтажек чаще всего находится в углу кухонного помещения. Подсоединять плиту к опуску следует так:

  • Обматываете штуцер гибкого шланга ФУМ-лентой, Локтайтом.
  • Вкручиваете в шаровой кран, подсоединенный ранее к опуску, штуцер с уплотнителем.
  • Подключаете второй конец шланга к выходу плиты. Устанавливая гибкое изделие, не забудьте проложить особую прокладку с металлической сеткой. Она идет в комплекте с газовой плитой. Прокладка под выход нужна для продления срока эксплуатации агрегата. Этот маленький элемент предохраняет плиту и место входа шланга от загрязнений.

Соединение шланга с выходом плиты производится путем затяжки двумя ключами (рожковыми). Сверху нелишним будет намотать уплотнитель. Вы смогли правильно подключить газовую установку. Поздравляем!

Правила и этапы

Не будет лишним, если пользователь самостоятельно изучит инструкцию по подключению комбинированной плиты к электрических и газовых сетям, но лучшим вариантом будет не пытаться установить оборудование самому, а обратиться к квалифицированным представителям сервисных служб, обладающим опытом в подключении оборудования и соответствующим допуском.

У каждой модели данной бытовой техники имеется собственная техническая документация, в которой можно узнать характеристики газовой и электрических линий, требуемые для подключения оборудования.

Линии ресурсных сетей, подведенные к месту подключения бытового аппарата, должны подходить под указанные в документации технические характеристики гибридной плиты, а именно:

  • давление газа;
  • тип газа;
  • напряжение электросети.

Поставляемые на продажу комбинированные бытовые плиты настроены на эксплуатацию с природным газом «Н», «Е», который подается под давлением от 13 до 20 мбар. В другой варианте используется установка на работу со сжиженным газом, подаваемым под давлением свыше 20 мбар. Как правило, с этой информацией можно ознакомиться, открыв дверцу духовки и посмотрев на верхний или нижний торец корпуса.

Соединение с газопроводом

Подобно значительной части классических моделей гибридная плита оснащена насадкой R 1/2 (выведенной трубкой с резьбой). Подключение с магистрали газовой сети осуществляется с помощью гибкого шланга, разработанного специально для работы с газовой плитой.

В процессе соединения гибридной плиты с газопроводом следует обратить внимание тому, чтобы размещенный соединительный шланг не прикасался к какой-либо части корпуса плиты. После установления соединения необходимо убедиться в том, что стыковка герметична

Как подключается к электричеству?

На задней стенке газовой плиты располагается клемма для подключения к электричеству. Обычно клеммы находятся в изолированном боксе со схемной крышкой.

Чтобы снять крышку, нужно нажать отверткой на защелку и подтолкнуть вверх. После этого можно увидеть клеммную конфигурацию, служащую для подключения проводников кабеля питания.

При подключении требуется сверяться с обозначениями на схеме, прилагащейся в инструкции или на подложке клемм. При этом обязательно нужно следить за соответствием характеристикам используемой сети — применять нужную конфигурацию подсоединения.

Обычно на сетевых кабелях гибридной техники можно увидеть такую цветовую комбинацию:

  1. Линия напряжения (L1, L2, L3) — черный, черный, коричневый.
  2. Нейтральная линия обозначается синим цветом.
  3. Кабель защитного заземления (РЕ) можно узнать по зелено-желтой окраске.

После успешного установления соединения, необходимо зафиксировать кабель в коробке клемм для предупреждения возможности его вытягивания и обрыва. После этого нужно плотно закрыть крышку корпуса.

В целом установить гибридную газовую плиту несложно. Однако при этом стоит соблюдать правила, определяющие безопасность. По этой причине для установки оборудования стоит обратиться к специалистам, даже вы полностью уверены в своих навыках и знаниях.

Правила безопасности и советы

Самостоятельно устанавливать оборудование нужно в соответствии с техникой безопасности. Несоблюдение норм приводит к негативным последствиям. Поэтому предварительно нужно изучить регламент. Полезные советы и правила подключения газовой плиты:

Обеспечение соединения техники и системы подачи газа обеспечивает гибкий шланг

Важно, чтобы он располагался в легкодоступном месте. Нельзя перекрывать доступ к нему

Необходимо проводить плановую замену гибкого шланга.
Газовый рукав создаётся в соответствии с действующей нормативной документацией. Категорически запрещено превышать рекомендованный размер.
Непосредственно соединительный рукав категорически запрещено окрашивать, поскольку это может привести к повреждению поверхности. Именно окраска становится причиной преждевременного растрескивания поверхности рукава.
Шланг напрямую соединяется с краном и техникой. Переходники используются исключительно в ситуациях с нестандартной резьбой. Как уже было отмечено ранее, переходники входят в базовую комплектацию плиты.
Перед началом монтажных работ в обязательном порядке перекрывается подача газа. Для этого необходимо до упора повернуть запорный вентиль на патрубке. Все члены семьи должны знать, что в квартире или доме ведётся работа по замене плиты.
В процессе установки и подключения новой техники необходимо использовать профессиональный инструмент, специальные расходники, комплектующие, предназначенные для взаимодействия с газовой системой.
В процессе подключения открываются патрубки, их необходимо немедленно заткнуть заглушками. В качестве затычки может использоваться обыкновенная мокрая тряпка. Ткань, впитавшая в себя воду, характеризуется отличной газонепроницаемостью.
Чтобы временно закрыть подающую трубу с резьбовым соединением на 1/2”, необходимо воспользоваться пробкой от обычной винной бутылки. Обрежьте её в форме конуса, обработав наждачной бумагой. Затем пробка максимально плотно вкручивается в трубу. Если пробка застрянет в трубном отверстии, используйте штопор, чтобы её извлечь.

Когда работа будет завершена, проверьте герметичность соединения.

Что будет проверять мастер при самостоятельной установке плиты

Любая проверка начнётся с документации. На руках должен быть техпаспорт на жильё, паспорта на газовое оборудование и счётчик, договор на подключение и квитанции об оплате, если газ уже подключён.

ФОТО: uhouse.ruПрибор должен быть установлен строго горизонтально, без перекосов и находиться в устойчивом положении. Современные плиты несложно выровнять благодаря врщающимся ножкам. Если таковые не предусмотрены в модели, используйте устойчивые подкладки из твёрдых материалов

Все краны на плите должны легко поворачиваться, а регулировочные краны на подводящей трубе должны находиться в свободном доступе и на такой высоте, чтобы взрослый человек мог их без труда перекрыть. Это требование обусловлено мерами безопасности: если произойдёт утечка, благодаря свободному доступу можно легко и быстро перекрыть подачу топлива.

ФОТО: konveyt.ruМастер обязательно проверит наличие заземления у розетки, если в плите есть функция электроподжига и подсветки

Плита должна быть установлена с определённым зазором относительно стены. Величина зазора указана в техническом паспорте изделия.

Если не хотите проблем с подключением, используйте только сертифицированный шланг с паспортом, предназначенный именно для газового оборудования, а не для водопровода, как часто делают. Водопроводные шланги с красными и синими пометками быстро выходят из строя, а специализированные газовые отличаются от них большей гибкостью и долговечностью.

ФОТО: lcn.ruДлина шланга должна быть не более 1,5 м, не допускается перекручивание и сгибание под прямым углом

Все места соединений будут проверяться на герметичность, так что при самостоятельном подключении обязательно следует использовать уплотнители «Локтайл 55» или ФУМ. Герметичность проверяется с помощью обмыливания.
