Котел на отработанном масле своими руками: изготовление самодельного котла на отработке

Самодельный котел из кислородного баллона

Для самостоятельного изготовления котла из кислородного (или газового) баллона, оптимально выбирать баллон, емкостью 50 литров.

Понадобятся инструменты:

• Сварочный аппарат
• УШМ (болгарка)
• Газовый резак

Вначале следует обрезать баллон в верхней части, из которой впоследствии можно сделать крышку. Затем вверху баллона нужно проделать отверстие, к которому потом будет подсоединен дымоход.

Согласно схеме, сбоку вырезаем дверцу для загрузки топлива. Дымоход может быть разных размеров, главное, чтобы он обеспечивал наилучшую тягу. Тогда можно получить стабильный пиролизный процесс на протяжении дня. Это удобно потому, что топить придется лишь один раз в сутки, что имеет существенное значение в отопительный сезон.

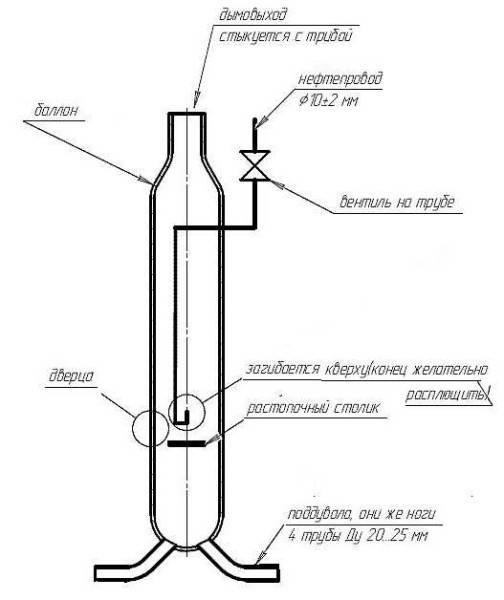

Схема котла из кислородного баллона

Такой самодельный котел на отработке, имея небольшие габариты и вес всего около 10 кг, выдает 5-6 кВт тепла, при расходе масла около 0.5 литра в час. Можно растопить его и сильнее, но не стоит, поскольку он может взорваться.

Можно усовершенствовать данную конструкцию и сварить конуса, как указано на рисунке. Для их изготовления следует брать конструкционную сталь толще 4 мм. В трубе будет перемешиваться топливно-воздушная смесь, что повысит эффективность работы. Можно установить масляную горелку, еще более усовершенствовав аппарат.

Длину дымохода не следует брать больше 3,5 метра, поскольку из-за существенно увеличившейся тяги, топливо будет уходить в трубу. В результате снизится теплоотдача и повысится расход топлива.

Оптимальные размеры и принцип работы

На правом рисунке расположен водогрейный вариант устройства из баллона. Суть его в том, что из стальной трубки делают несколько витков, располагая их в верхней части зоны, где находится  устройство дожигателя котла. В деталях, можно экспериментировать на месте, исходя из пожеланий.

Для сохранения температуры, змеевик снаружи лучше закрыть защитным кожухом. Снизу в него подается холодная вода, которая нагревается по мере прохождения по спирали, и уходит в водяную систему отопления.

Предлагаемая схема котла на отработке из кислородного баллона настолько хороша, что ее давно используют в промышленном производстве, например, выпускается котел, под названием «Рицца», полностью повторяющий чертежи, по которым делают такие котлы самостоятельно.

Схема котла типа “Рицца”

Разновидности котлов на отработке

Масляный котел представляет собой агрегат, в основе работы которого предусмотрен переход энергии сгорания топлива в полезную энергию, необходимую для обогрева помещения. Отработку перед использованием необходимо очистить механическим путем. Такие отопительные агрегаты применяются в местах, где нет возможности установить центральное отопление.

Масло после отработанного ресурса само по себе горит не так эффективно. Для увеличения полезной энергии горения было разработано два способа:

1. Первый способ подразумевает горение масла в самой емкости. При этом пары топлива при испарении поднимаются по трубе с отверстиями рассчитанного диаметра, куда воздух подается естественным путем. Выше располагается перегородка, которая снижает скорость движения паров, а также обеспечивает полное сгорание без выделения вредных веществ. Такой способ не может обеспечить безопасную работу из-за открытого горения масла в баке.
2. При втором способе конструкции котла на отработке используют специальную горелку, куда под давлением насосом подается топливо. Поток увлекает за собой воздух, при этом насыщая пары масла, тем самым улучшая полезное горение. Этот метод более безопасный.

Выделяют два вида котлов на отработанном масле:

• с водяным контуром
• без водяного контура

С водяным контуром

Температура при этом может увеличиться за считанные минуты, чего не могут себе позволить промышленные электрические приборы. Для автоматической подачи воды на входе в резервуар с водой устанавливается насос.

Также, на камеру догорания паров масляного топлива в некоторых случаях устанавливают змеевик с водой. Подачу воды осуществляет циркуляционный насос. В таких котлах используют дополнительные системы очистки и фильтрации. Рекомендуется, в целях безопасности, ставить оборудование в отдельных нежилых помещениях. Двухконтурный котел на отработанном масле позволит значительно увеличить полезную площадь обогрева помещения. Появляется возможность установки теплового пола в жилой части дома.

Без водяного контура

Для помещений, где возможность установки водяного отопления исключена применяют обычные бытовые печи. Принцип работы устройства помогает экономить топливо при полном сгорании масла. Такое оборудование работает практически без дыма. Для повышения безопасности иногда котлы оборудуют системами очистки продуктов сжигания топлива. Основным плюсом считается то, что они занимают мало места и не требуют особых условий эксплуатации. Также имеется возможность дополнить их водяным контуром и местом для разогрева и приготовления еды.

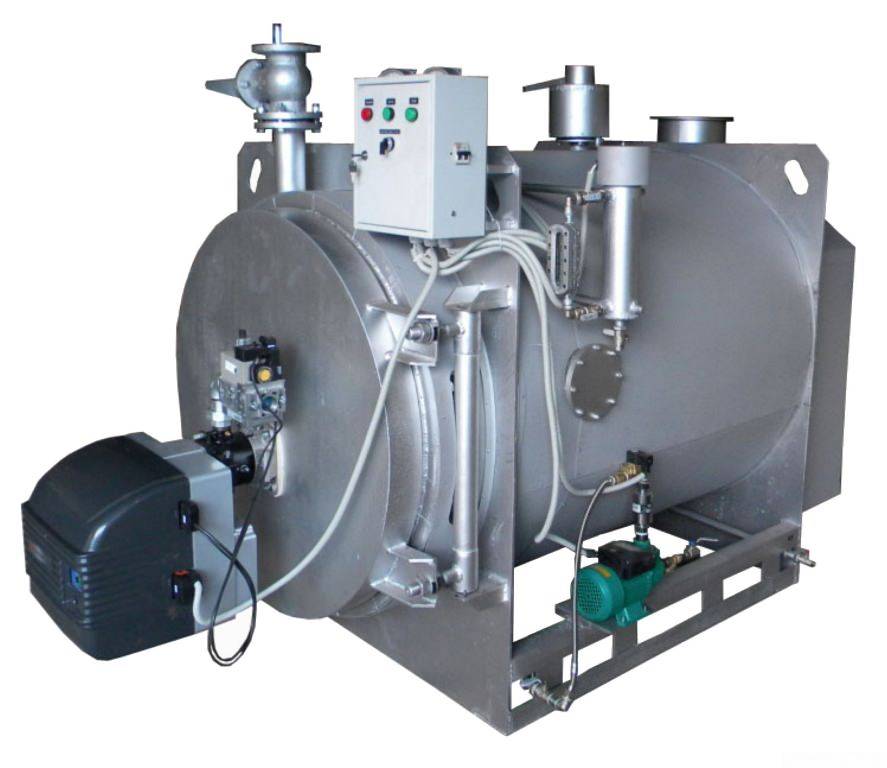

Как выбрать котел на отработанном масле

К покупке водогрейного котла надо подходить тщательно, заранее просчитав и обдумав все нюансы. Так, выбор стоит привязывать к типу помещения (жилое/нежилое), виду масла, на котором будет осуществлять свою деятельность оборудование, и месте его будущей закупки.

На рынке представлены как отечественные, так и иностранные модели, капельные и автоматические.

Материал теплообменника

Существует 2 типа материалов, из которых делают теплообменники для котлов:

1. Чугунный. Благодаря материалу, из которого изготовлен, он тяжелый, но долговечный, в среднем может прослужить до 30 лет. Из недостатков – чувствительность к резким перепадам температуры и большая чувствительность к механическим повреждениям.
2. Стальной. Более легкий, устойчивый к сменам температурного режима и механическим повреждениям, но сильно подвержен коррозии, не исправляет ситуацию и обработка специальными средствами. Срок службы примерно 20 лет.

Стальной теплообменник легкий и устойчивый к сменам температурного режима.

Типы газовых горелок

Разделение газовых горелок происходит по 3 типам:

1. Модулируемая. Во время работы можно регулировать мощность от 10 до 100%, поэтому становится возможным непрерывное горение при минимальной мощности, для котла такой вид работы оптимален. В покупных моделях встречается редко.
2. Одноступенчатая. Принцип работы такой же, как у выключателя «вкл./выкл.», отрегулировать мощность в ней нельзя.
3. Двухступенчатая. В ней интенсивность регулируется либо на 100%, либо на 50%, что намного удобнее по сравнению с одноступенчатой за счет экономичности.

КПД

Коэффициент полезного действия представляет собой соотношение между объемом используемого топлива и количеством выделяемой и аккумулируемой теплоносителем энергии. С учетом теплопотерь КПД агрегатов, работающих на переработанном масле, колеблется от 85-90% согласно модели изделия.

Необходимая мощность

Приобретая отопительный котел, следует обратить внимание на его мощность, т.к. от нее будет зависеть эффективность работы изделия

За исходную точку расчетов берется дом без утепления, кладка в 2 кирпича, потолок 2,7 м – среднестатистическое строение в России. Расход будет равен 1 кВт на каждые 10 м² прогреваемой площади, кроме того, следует оставить небольшой запас в 15-20%.

Мощность является важной характеристикой котла.

Для домов, расположенных в южных и северных районах страны, необходимо учитывать корректирующий коэффициент, который покажет необходимую мощность выше или ниже на 15-20%.

Размеры и вес

Модельный ряд представлен как маленькими переносными моделями с небольшим весом, так и агрегатами большого размера, которые занимают много места и обладают высокой массой. Данная характеристика подбирается индивидуально под цели покупателя.

Другие параметры

После основных параметров, влияющих непосредственно на работу оборудования, стоит обратить внимание на сопутствующие функции, делающие эксплуатацию прибора комфортнее, такие как:

• защита от перегрева;
• блокиратор остановки циркуляционного насоса;
• режим предотвращения замерзания;
• звукоизоляция;
• наличие комнатного термостата.

Правила эксплуатации котла на отработанном масле

Отработка, которая будет заливаться в котел, должна храниться в канистрах по 5 литров. Лучше всего хранить масло в помещении, так как с холодным топливом котел разжечь намного сложнее. Если топливо будет храниться на улице, то примерно за час до розжига его следует занести в помещение. В бачок топливо наливают тоненькой струйкой, стараясь не перемешивать грязь, которая оседает на дно канистры при хранении. В этом случае в котел поступит более чистое масло.

Эксплуатация котла проводится по следующей инструкции:

Наливают в горловину немного отработанного масла, для первого запуска достаточно трех литров топлива, которых вполне хватает для двухчасовой работы котла.
Затем наливают около 100 грамм бензина для розжига

Важно запомнить, что после заливки бензина нельзя закрывать крышку горловины. В противном случае при поднесении спички скопившиеся пары бензина могут вспыхнуть.
Теперь можно зажечь спичку и бросить ее в открытый лючок

Для собственной безопасности лучше держать лицо подальше от горловины.

• Поддержка горения. В целом котел не нуждается в участии человека, однако иногда требуется уменьшить или увеличить пламя. Если приоткрыть горловину и увеличить поток воздуха, то пламя станет больше. Для уменьшения огня заслонку горловину немного прикрывают.
• Как потушить огонь внутри котла. Для полного прекращения горения топлива нужно полностью закрыть горловину.
• Безопасность котла на отработке. Если процесс изготовления выполнялся в соответствии с чертежами котла на отработанном масле и с соблюдением всех пунктов инструкции, а места соединений полностью герметичны, то печь не будет представлять опасности для здоровья и жизни человека.
• Эффективность отопления котлом на отработке. Люди, которые уже пользовались такой конструкцией, отмечают, что небольшую площадь можно обогреть до нормальной температуры примерно за 15 минут при условии, что температура на улице не ниже 0 градусов.

Таким образом, печь-котел на отработке является выгодным и достаточно эффективным. Кроме того такую конструкцию без труда можно собрать своими руками.

Почему именно они?

Как известно, существует проблема утилизации отработанного масла. Около 70 процентов горюче-смазочных материалов (ГСМ) выбрасывается в водоемы. Естественно, подобное решение вопроса не является законным. Несмотря на это, данный факт имеет место, а значит – нужно искать способы исправления положения вещей.

Отличным выходом из данной ситуации будет водогрейный котел, работающий с помощью отработанных ГСМ. Это позволяет не только решить проблему утилизации, но и обеспечить теплом помещения различных зданий и сооружений.

Окружающая среда не страдает от их применения, а значит – появляется возможность сохранить в первозданном виде природу для наших потомков.

Окупаемость

Метод отопления отработанным маслом позволяет вернуть в течение нескольких лет деньги, вложенные в приобретение котла. Данное обстоятельство делает покупку особенно выгодной.

Это особенно заметно, если речь идет об отоплении промышленных помещений. Такие условия предполагают более интенсивное использование котлов, что и приводит к возврату вложенных средств в максимально сжатые сроки. Кроме того, владельцы предприятий получают возможность бесплатной утилизации отходов, благодаря чему система такого типа становится еще более выгодной.

Автономность

Как уже говорилось выше, способ отопления на отработке имеет высокую степень автономности. Они применимы даже в тех условиях, которые не предполагают использование подобных систем. Сложно сказать, где их нельзя использовать.

Универсальность

Котел данного типа можно использовать в любой сфере человеческой жизнедеятельности. Как правило, они используются в промышленных целях. Кроме того, целесообразно обзавестись подобным оборудованием, если ваша организация постоянно имеет дело с отоплением отработанным маслом. Таких структур достаточно много, поэтому данный вид котлов всегда находит своих покупателей.

Отличным примером применения являются всевозможные станции технического обслуживания автомобилей. Как правило, именно там наблюдаются требующие утилизации масляные отходы.

Соответственно, использование отопительных систем, о которых ведется речь в нашем материале, позволяет наиболее рационально организовать работу.

Прекрасным вариантом частного использования, будет применение отопления на отработке для гаража. Именно так и поступают многие автомобилисты. Котел занимает свое место в боксе для автомобиля, обеспечивая необходимую температуру.

Можно назвать еще массу способов использования оборудования, функционирующего с помощью отработанного масла. Мы указали только наиболее характерные сферы применения.

Безопасность

Возможно, кто-то поставит этот аспект под сомнение. Он будет в корне неправ. Современные котлы предполагают использование последних технологических решений. Это позволяет создавать оборудование высокого качества, которое полностью безопасно для окружающих. Данный момент является весьма важным, поэтому находится под постоянным контролем производителей.

Схема работы.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

• С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
• С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Как сделать печку на отработке в гараж

Соорудить печку на отработанном масле для отопления гаража достаточно просто. Ниже представлено пошаговое руководство, которое поможет не сделать ошибку в процессе изготовления конструкции.

Использование печки на отработке обязывает соблюдать технику безопасности, что даст возможность избежать пожара

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

• газового баллона, объем которого достигает 50 л;
• металлических листов для изготовления контейнера для отработанного масла;
• дымоходной трубы (толщина стенок должна достигать 2-3 мм);
• труб, которые понадобятся для устройства горелки;
• уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Каждые 7-10 дней, следует проводить чистку емкости с отработкой, убирая нагар

Пошаговый процесс изготовления печки:

Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
Баллон устанавливают в вертикальном положении и заполняют полностью водой.
Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
Патрубок устанавливают и приваривают к вырезанному отверстию

Важно, чтобы шов от сварки был герметичным и ровным.
К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала

На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.
Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.

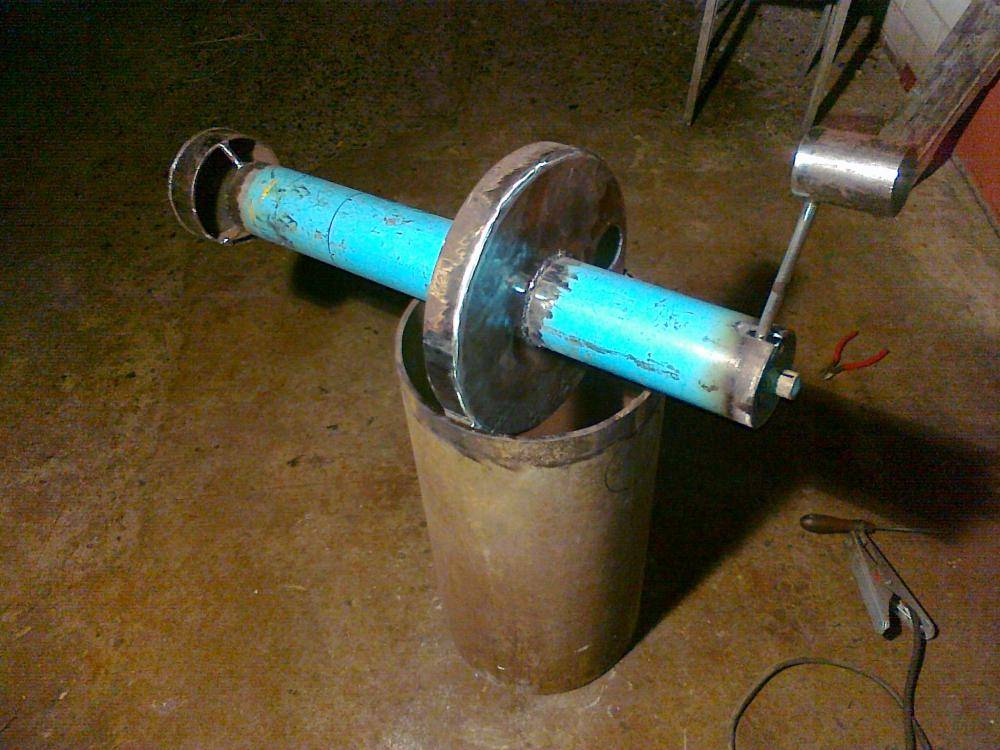

В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Металлический сосуд из-под газа можно использовать при изготовлении печки

Функциональные элементы и принцип действия

Прежде чем сделать устройство своими руками необходимо тщательно изучить принцип работы котла на отработке и продумать чертёж проекта.

Рис. 1 Схема котлов на отработке и принцип работы

Схема функционирования устройства следующая: с помощью насоса отработанное масло по шлангу подаётся в испарительную камеру, которая разогрета газами до высокой температуры. При испарении масло поднимается в камеру сгорания, где с парами смешивается определённое количество воздуха. Смесь вспыхивает и почти полностью прогорает, передавая энергию на стенки корпуса. В случае если котёл водогрейный, энергия транслируется водяной рубашке, в монтируемой в корпус устройства.

Печь с водяным контуром наиболее уместна для загородного дома. В варианте воздушного конвектора предполагается присутствие трубчатых каналов, которые разогреваются сгорающей смесью. После передачи энергии теплоносителю продукты сгорания переходят в дымоход. Таким образом котёл состоит из нескольких камер: испарительной и камеры сгорания. В первой готовится состав для розжига, а во второй непосредственно происходит процесс горения. Принцип работы водяного двухконтурного оборудования, изготовленного своими руками, заключается в том, что теплообменник нагревается за счёт котловой воды.

Самодельные котлы на отработке состоят из следующих элементов:

• Котёл.
• Горелка.
• Доставляющий масло и циркуляционный насос.
• Воздушный компрессор.
• Расширительный бак.
• Трубы для устройства входной и выходной магистрали.

Для удаления продуктов сгорания из помещения также потребуется дымоход. Необходим обеспечить наличие в нём тяги и специальной заслонки, которая будет контролировать поступление воздуха.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает. Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла. Полученная масляно-воздушная смесь сгорает почти без остатка. Полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются. После чего образуются водяные пары, углекислый газ и азот. Полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре 600С. Если она ниже или выше на 150-200С в процессе сгорания образуется большое количество самых разных токсичных веществ. Они крайне небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Основные преимущества использования котла

Применение котлов на отработанном масле отличается целым рядом несомненных преимуществ перед иными вариантами устройства системы отопления:

1. Возможность изготовления котла и его монтажа своими руками.
2. Возможность использования в местах, где случаются перебои с поставкой топлива либо отсутствует возможность подключения к системе централизованного теплоснабжения.
3. Относительная дешевизна изготовления и монтажа системы.
4. Простота конструкции существенно снижает вероятность поломки и выхода из строя котла на отработке благодаря использованию минимального количества деталей.
5. Дешевизна отработанного масла, являющегося самым доступным с экономической точки зрения видом котельного оборудования.
6. Экологичность системы теплоснабжения, достигаемая благодаря утилизации способных загрязнить окружающую среду отходов (отработанного масла).

https://youtube.com/watch?v=KptoOAXVafA

Многочисленные преимущества рассматриваемого в данной статье метода дополняет быстрота обогрева помещений, полное отсутствие возможности проникновения в отапливаемое помещение продуктов сгорания, высокая эффективность сжигания топлива и образование небольшого количества гари.

Использование отработанного масла способствует сохранению прочих видов энергоносителей.

Инструменты и материалы для того, чтобы сделать котел на отработке масла

Прежде чем приступить к изготовлению котла, необходимо подготовить все необходимые инструменты и материалы. Есть несколько вариантов такой конструкции, мы расскажем вам о самом простом, но при этом в списке оставим материалы, которые нужны для его усовершенствования.

Список необходимых материалов достаточно большой. Однако если вы будете делать самый обычный котел, то часть из них вам вовсе не потребуется.

Что нужно иметь, для создания усовершенствованного котла:

• Четырех миллиметровая листовая сталь;
• Труба для воздуховода;
• Арматура с диаметром сечения 8 и 10 мм;
• Насос;
• Компрессор;
• Сварочный аппарат;
• Расширительный бак;
• Углы, сгоны и тройники для горелки;
• Болгарка;
• Асбестовое полотно;
• Герметик термостойкий;
• Стальной переходник.

Эти материалы вы сможете найти в специализированных магазинах или на трубных и металлопрокатных заводах. Инструмент вы можете взять на прокат или одолжить у друзей.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

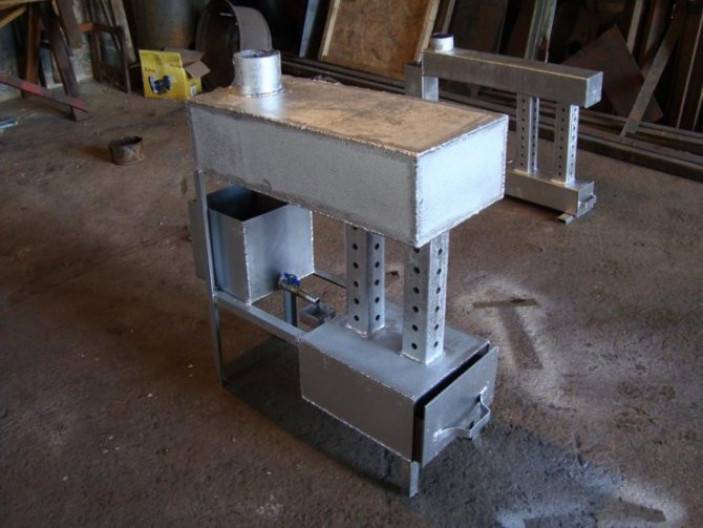

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Преимущества и недостатки самодельного котла на отработке

Подобные отопительные установки чаще используют для отопления гаражей и других хозяйственных помещений, а так же дач. Для обогрева жилищ их используют нечасто. Однако такой вариант применения масляных котлов тоже возможен.

Чтобы вы поняли, почему масляные котлы пользуются такой популярностью, мы предлагаем посмотреть на их преимущества. Это поможет вам решить стоит ли создание этой конструкции вашего времени.

Преимущества, которыми обладает самодельный масляный котел:

1. Недорогое обслуживание и сборка. Материалы для котла на переработке нужны самые простые, если вы будете делать его своими руками, то он обойдется вам недорого. Масло, на котором он работает, тоже не отличается высокой ценой.
2. Вы можете использовать любое переработанное масло. Это может быть натуральный или химический продукт.
3. Кстати, такой способ отопления помогает еще и решить проблему с экологичной переработкой масла. Ведь если этот продукт просто выливать на мусорку, то атмосфера сильно страдает.
4. Такой котел имеет достаточно компактные размеры и не занимает много места.

Несмотря на неоспоримые достоинства подобной системы, у такого отопления есть и свои недостатки. Прежде всего, это то, что его необходимо часто чистить. Также среди минусов котла на переработки нужно выделить то, что в помещении быстро выгорает кислород. Чтобы минимизировать этот побочный эффект, нужно обеспечить помещению качественную вентиляцию.
