Прокладка газопровода в футляре через стену: специфика устройства узла ввода в дом трубы для газа

Цокольный газовый ввод в дом

Если вы имеете загородный дом и приняли решение его газифицировать, то вам понадобится цокольный ввод газопровода. Его основная задача обеспечить наиболее короткий путь от магистрального трубопровода непосредственно к газовому котлу.

Если все коммуникации к дому газопровод, канализация, водопровод проходят под землей, их, как правило, стараются располагать с одной стороны дома. В этом случае, согласно нормам СНиП необходимо соблюдать дистанцию между ними.

Определение ввода газа и его применение

Давайте определим понятие цокольного газового ввода и его назначение. Это устройство, представляющее собой единое соединение двух труб, которое позволяет обеспечить надежный переход от полиэтиленовой трубы газопровода к стальной трубе дома. От внешнего повреждения её предохраняет стальная оболочка, которая закрывается при помощи заглушек.

Монтаж цокольного газового ввода

Можно сделать цокольный ввод самостоятельно, но в этом случае вам нужно будет провести радиографический контроль и просветку сварных швов. Чтобы избежать ненужных процедур, проще воспользоваться готовыми вводами газа для подачи его на любой этаж дома. Они изготавливаются на предприятии в строгом соответствии с СНиП 42-103-2003 и различных размеров.

Если дом расположен в районе с холодным климатом или повышенной сейсмичностью, то можно выбрать цокольный ввод, который подойдет для работы в требуемых условиях. Это поможет избежать проблем, связанных с проведением работ по подключению газовых систем. Они обладают запасом прочности в два раза выше, чем давление в газопроводе, что обеспечит безопасность при использовании цокольного ввода.

Типы цокольных вводов газа

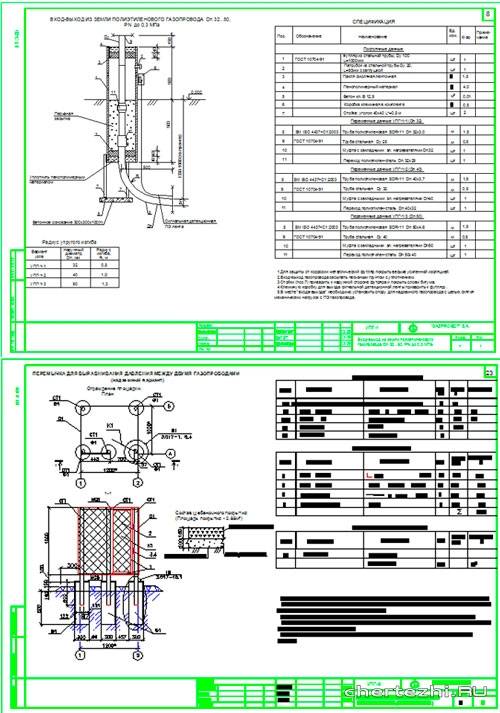

Г-образный цокольный газовый ввод

Вводы газа для дома подразделаются на три типа.

  1. Г-образный цокольный газовый ввод. Он предназначен для связки трубы из стали и полиэтиленовой. Конструкция его состоит из металлической трубы, защищенной от попадания воды и имеющей неразъёмный переход, который носит название «Сталь-полиэтилен». Полиэтиленовая газовая труба устойчивая к низким температурам, и поэтому ввод Г-образный возможно применять в районах с зимней температурой, которая опускается ниже отметки -20 градусов.
  2. Прямой цокольный ввод. Он монтируется в месте выхода газовой трубы из поверхности земли и до трубы жилого дома. Корпус его целиком выполнен из особых полиэтиленов. Особенностью такого вида устройства является так называемый «свободный изгиб», вмонтированный в гнущийся футляр. Сам изгиб находится внизу самого ввода, а неразъёмное соединение расположено вверху и имеет стальную защитную оболочку. Применять его можно исключительно в тех областях, где зимняя температура не более 15 градусов.
  3. I-образный ввод. Он обладает видом прямой стальной или полиэтиленовой трубы с гофрированной металлической трубкой (сильфоном) и краником. Присоединяется она методом сваривания. Размещается при выходе из земли газовой трубы возле дома. Неразъёмный переход находится в вертикальном отделе устройства. I-образный цокольный ввод снабжен тепловой изоляцией и хорошо защищен от внешних повреждений. Эту функцию осуществляет футляр. Использование такого ввода допустимо в разных климатических поясах. Он обладает высоким запасом прочности.

Преимущества при использовании

При проведении газификации дома необходимо использовать цокольный ввод. Посмотрите видео, как проводится подключение дома к системе наружного газопровода.

Цокольный ввод обладает рядом преимуществ:

  • Экономия средств за счет небольшой необходимости в проведении ремонта фасада.
  • Экономия на исполнении радиографического контроля и просветки сварных швов.
  • Благодаря хорошей изоляции, цокольный ввод защищен от попадания воды и перепада температур. Все это в совокупности позволяет в разы увеличить срок эксплуатации.
  • Система, оснащенная цокольным вводом, может применяться в регионах с низкими температурами. Это достигается при помощи применения футляров с хорошей изоляцией.
  • Большой запас прочности позволяет их использовать в сейсмоопасных районах.
  • Допустимо применять цокольный ввод в грунтах, обладающих, свойствами пучения.

Чтобы избежать нежелательных последствий, вызванных взрывоопасностью газа, работы по его монтажу необходимо доверить опытным специалистам.

Соединение газовых труб

Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.

Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.

Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.

Источник

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

  • корпуса;
  • прижимной гайки;
  • цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
  • упорного кольца;
  • прокладки, которая отвечает за герметичность. Из чего состоит компрессионный фитинг для полиэтиленовых труб

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Порядок действий по газификации дома

О горючести, взрывоопасности, а также химической активности природного газа известно каждому, поэтому о самодеятельности, в данной ситуации, не может быть и речи. Система газоснабжения должна монтироваться исключительно специалистами согласно утвержденному плану.

Если вы решили подвести газ к своему дому, подготовьтесь к длинной бумажной волоките, настройтесь на походы по различным инстанциям с длинными очередями.

Прежде, чем к вам выедет бригада для проведения монтажных работ, вам придется сделать план газификации, оформить все разрешения, а уж затем приобрести необходимое газовое оборудование.

Сбор необходимых документов

Прежде чем обратиться в проектную организацию для создания проекта газификации здания, вам придется собрать целый пакет необходимых документов. Отметим сразу, что некоторые из требуемых бумаг будут стоить денег, так что сразу подготовьтесь к финансовым затратам.

Обязательна установка газового счетчика

Итак, какие же бумаги вам предстоит собрать:

  • документ, подтверждающий право собственности на дом с участком;
  • копии документов, удостоверяющих личность владельца;
  • заключение о технической возможности проведения работ по газификации здания;
  • технический паспорт из БТИ;
  • топографическая карта, выполненная в определенном масштабе, на которой изображены все здания, подлежащие газификации;
  • карта с нанесением всех проложенных коммуникаций и планируемого газопровода, которая заверяется газовой службой;
  • если газопровод к дому придется тянуть через соседние участки, потребуется письменное разрешение от их владельцев на выполнение соответствующих работ.

Это приблизительный перечень документов, которые вам предстоит собрать.

В зависимости от некоторых особенностей, к примеру, планируется подземная или надземная газификация, может возникнуть необходимость предоставить еще некоторые бумаги.

Самостоятельно рыть траншею или воспользоваться услугами специалистов?

Законом запрещена самостоятельная прокладка труб газопровода, потому что малейшее несоблюдение норм и стандартов впоследствии может привести к крупной аварии. Специалисты нашей имеют многолетний опыт работы по прокладке газопроводов в частном секторе.

Воспользовавшись услугами нашей компании, вы получите следующее преимущества:

Наличие специальной техники. Во время прокладки газопровода наши специалисты используют современную технику, которая позволяет проводить работы быстро, а главное аккуратно. Высококвалифицированные специалисты нашей компании выполнят все работы строго по проекту, поэтому ответственные органы однозначно примут выполненную работу.

Наша компания имеет все необходимые для проведения подобных работ лицензии.

Если вы планируете подводить газ к своему дому или постройке, обращайтесь в нашу , доверьте работу профессионалам.

Россия, г. Санкт-Петербург Бухарестская, 1, офис 501

Газ – наиболее популярное топливо для отопительных систем. Газовое отопление обходится гораздо дешевле, чем электрическое, и, при этом приносит куда меньше хлопот, чем твердотопливные аналоги.

Однако сам процесс подведения взрывоопасного топлива к частному дому требует соблюдения большого количества правил, связанных как с бумажной волокитой, так и со значительными финансовыми затратами.

Газовый узел с байпасом

Прокладка газопроводов – процесс долгий, а также довольно затратный. С целью удешевления всего процесса, некоторые монтажные работы можно провести самостоятельно. Но для этого нужно внимательно изучить правила и нормы СНиП.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

  • Работа начинается с перекрывания газового крана подачи.
  • Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
  • Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
  • При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
  • Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
  • При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
  • Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
  • При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

Указанными нормативами можно руководствоваться при эксплуатации как уже готовых газовых систем, так и при установке или переносу газопроводов.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

  • в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
  • по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

  1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
  2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
  3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

  • на расстоянии меньше 50 см от оконных и дверных проемов;
  • на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

  • для трубопроводов низкого давления – 2 м;
  • для магистралей со средним значением давления – 4 м;
  • для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

  • для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
  • для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
  • для систем, проложенных под водой (до 100 м);
  • для трасс, проложенных в лесополосе (до 3 м).

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

  1. строительство любых сооружений;
  2. обустройство выгребных ям;
  3. обустройство мест для хранения токсичных и химически активных соединений;
  4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
  5. разжигать огонь;
  6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Используемое оборудование и инструменты для монтажа

Для монтажа газопровода мастера применяют специальное оборудование:

  • Длинноволокнистый лен или ФУМ-лента для устройства резьбовых соединений.
  • Рычажные ключи с параллельными губками. Они должны быть оснащены насечками для лучшего сцепления с деталью.
  • Аппарат для выполнения сварки.
  • Фитинги – детали с мелкой резьбой для соединения нескольких элементов.

Все инструменты и элементы системы должны иметь сертификат завода, изготавливающего эти детали. Все сертификаты должны соответствовать требованиям Госгортехнадзора. Если сертификаты отсутствуют, то использование таких труб невозможно.

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.


Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».


При установке гильз учитываются много нюансов

  1. Водопровод В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.

    Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем

  2. Сливные трубы Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.

    Специфика конструкции чугунных колпаков заключается в их отличности от других материалов

  3. Паровое отопление В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.

    Установка гильз для парового отопления является обязательной процедурой

  4. Размер внутреннего диаметра гильзы Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.

    К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью

  5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.


Герметизация труб должна быть максимальной

Требования для внутренних газопроводов

Монтаж внутренних газопроводов обязан подчиняться определенным требованиям. Установка по собственному разумению или по принципу удобства монтажа строго запрещается. К наиболее ответственным вопросам относятся:

Требования для газопровода

  • Трубопроводы вводятся напрямую, прокладка газопровода через другие помещения запрещается.
  • Запрещается пересечение воздуховодов, нарушающее режим работы воздухотехнических компонентов здания.
  • Максимальное разрешенное давление составляет 3 кПа.
  • В местах, где трубопроводы пересекают коридоры, монтаж производится на высоте минимум 2,2 м, но не менее 10 см от верха трубы до потолка.
  • Газопроводы должны иметь прочное крепление к стенам при помощи хомутов, крючьев или кронштейнов.
  • Свободное провисание трубопровода за счет собственной упругости запрещено.
  • Не разрешается использование одного опуска на несколько приборов, для каждого из них должен быть свой.

Площадь кухни должна соответствовать числу горелок плиты:

  • для 2 горелок потребуется 8 м

    2

  • для 3 горелок — 12 м

    2

  • 4 горелки потребуют не менее 15 м

    2

Требования к помещению, в котором находится прибор потребления:

Газовый ввод

  • хорошо освещено;
  • в нем обязательно должен иметься вентиляционный канал. Можно использовать специальные вентиляционные установки;
  • оконный блок должен быть оборудован форточкой (фрамугой).

Устройство и использование внутренних газопроводов должно производиться с соблюдением всех требований безопасности, предусмотренных СНиП и ГОСТ. Любые нарушения чреваты уголовным или административным преследованием, в зависимости от степени серьезности обнаруженных нарушений.

Газопровод в частном доме

Осуществляем подключение, прокладку и монтаж газопровода в частных домах Москвы и Московской области по официальному договору с гарантией результата и соблюдением жестких сроков. Подготовим проект, пройдем все стадии согласования, проложим внешние подземные и внутренние газовые трубы и осуществим ввод газа в загородный дом. Предлагаем комплексные системы газификации.

Газопровод в частном доме – это не только залог бесперебойной работы системы отопления, но и возможность полного перехода на автономное энергоснабжение за счет установки газового генератора. Преимущества природного газа можно не перечислять, достаточно сказать, что на сегодняшний день ему нет альтернатив.

Но вот сам процесс подведения газа к частному дому довольно трудоемкий, многоэтапный и действительно затратный по времени

И как раз на первом этапе важно доверить газификацию вашего дома специалистам. Такое решение поможет избежать множества трудностей и, в конечном итоге, сэкономить не только время, но и бюджет семьи

Конечно, вы можете воспользоваться информацией, доступной в сети интернет, но должны при этом понимать, что сайты дают либо поверхностные советы, либо настолько запутанные ответы на вопросы, после изучения которых возникает мысль, что газифицировать можно только тот дом, в котором при строительстве учтены все нюансы будущего подведения. Но чаще всего необходимо провести газопровод в уже благоустроенный дом или коттедж. Поэтому здесь не обойтись без предварительного выездного обследования специализированной организацией. В случае заказа услуги проведения газопровода в частный дом в ГК «ЭНЕРГОГАЗ» вы получите самое бюджетное и эффективное решение по монтажу системы и использованию природного газа для отопления дома.

100%-я гарантия подключения частного дома к магистральному газопроводу!

Заключая договор с группой , вы получаете гарантию подключения газа к вашему коттеджу в четко установленные сроки.

Работы по прокладке газопровода в частном доме осуществляются под ключ: заключение официального договора, получение технических условий (договора на технологическое присоединение), разработка проекта газификации, согласование проекта со всеми заинтересованными инстанциями, строительство газопровода, сдача газопровода приемочной комиссии, заключение договоров на пуско-наладочные работы и техническое обслуживание, врезка и пуск газа.

Регион работы: Москва, а также Новая Москва, все районы Московской области (ближнее и дальнее Подмосковье). Заказать Контакты
