Нормы установки коаксиального дымохода: основные требования к монтажу

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.


Ошибки при монтаже

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Видео по теме:

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.


Ошибки при монтаже

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Устанавливаем коаксиальный дымоход

Устанавливают коаксиальный дымоход во всех газовых котлах конвекторах и радиаторах, которые имеют камеры сгорания закрытого типа.

Итак, вот что непременно понадобится для монтажа коаксиального дымохода:

  • Колено;
  • Дымоотводящая труба;
  • Фланец;
  • Адаптер для котла;
  • Обжимной хомут.

Ставить такой дымоход нужно на самом коротком расстоянии от котла до стены, и из этой зоны нужно полностью убрать все предметы и материалы, которые боятся высокой температуры

Немаловажно также точно определить точку, куда будет выводиться труба на улицу – лучше, если она будет находиться на полтора метра выше выхода дымохода из котла. Отверстие делайте диаметром 110-125 мм – точно по трубе

В общем, требования расположению коаксиального дымохода куда менее строгие, чем к обычному.

Через бревенчатые стены бани коаксиальный дымоход лучше проводить через гильзу из асбоцементной трубы, далее забить вокруг дымохода шнуровой асбест – практично и пожаробезопасно. Если же котел находится в силу каких-то причин далековато от стены, то можно увеличить длину коаксиального дымохода – максимальной считается 3 метра. Для этого приобретите дополнительно соединительные колена, и протяните места наращивания дымохода обжимным хомутом.

Совет. Выводя трубу из стены, организуйте ее небольшой уклон – на 2-3˚. Так конденсат будет стекать вниз самотеком и переувлажнения не будет.

После установки дымохода закройте отверстие в стене специальной декоративной накладкой под диаметр трубы – для этого используйте строительный клей или жидкие гвозди. Само отверстие с улицы обычно пенят, чтобы холодный воздух извне не попадал в котельную и не создавал ни сквозняков, ни конденсата.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымохода

Особенности конструкции и преимущества коаксиальных дымоходов

Коаксиальный дымоход для газового котла (в подавляющем большинстве случаев такие устройства применяются именно в домах с отоплением на природном или сжиженном газе, обеспечивая безопасность их эксплуатации) по своей конструкции несколько отличается от обычных сооружений для отвода продуктов горения. Состоит он сразу из двух труб, которые образуют уже ставший традиционным «сэндвич». Одна из них располагается снаружи и осуществляет подачу в топку холодного воздуха с улицы, а вторая – внутри. Она предназначена для отвода горячего дыма, образующегося в процессе работы котла.

Такая конструкция обеспечивает коаксиальным дымоходам для настенных газовых котлов целый ряд неоспоримых преимуществ:

  • значительное снижение тепловых потерь здания. Обеспечивается оно тем, что холодный воздух в процессе поступления в топку нагревается от горячей дымоотводной трубы;
  • безопасность эксплуатации дымохода. Здесь имеет значение обратный процесс. Наружная труба охлаждается подаваемым в котел воздухом, из-за чего исключается возгорание легковоспламеняющихся предметов и конструкций, расположенных рядом с дымоходом;
  • отсутствие необходимости в обустройстве дополнительной вытяжки. Весь процесс горения, благодаря оригинальной конструкции дымохода, происходит в полностью закрытой камере, что исключает выброс угарного газа или дыма в помещение;
  • экологическая безопасность устройства;
  • уже упомянутая выше подача воздуха с улицы. Если вы используете обычную дымовую трубу, то для горения топлива котел использует кислород, забираемый из помещения. Из-за этого появляется ощущение сильной духоты;
  • компактные габариты устройств, которые позволяют отводить для их установки минимум пространства. К примеру, максимальная длина коаксиального дымохода составляет 5 метров;
  • простой монтаж, который может быть легко выполнен своими руками.
  1. Коаксиальный дымоход Buderus DN 60/100. Как вы могли догадаться, цифры в названии данного оборудования означают, что диаметр внутренней трубы составляет 60, а наружной – 100 миллиметров. Оно может подключаться к настенным котлам, работающим на газовом топливе. Дымоходы Будерус DN 60/100 выполняются как в горизонтальном, так и вертикальном исполнении, в их стандартной комплектации реализуется все необходимое для быстрого монтажа и запуска в эксплуатацию. В качестве материала для изготовления изделия используется высококачественная нержавеющая сталь. Благодаря этому дымоходы DN 60/100 могут длительное время противостоять любым агрессивным воздействиям окружающей среды, на подвергаясь коррозии. Также они легко переносят высокие температуры.
  2. Коаксиальный дымоход Baxi. Они предназначены для подключения к котлам от этого же производителя, очень редко подходят и к оборудованию от других брендов. Как и при покупке модели Buderus DN 60/100, вы получаете все необходимые монтажные элементы – отводы, муфты, декоративные накладки и прочее. Изготовление дымоходов Бакси для котлов также осуществляется из высокопрочной нержавейки.
  3. Продукция компании Navien В комплект коаксиального дымохода Навьен входят крепежные элементы, а также жиклеры, форсунки и другое оборудование, позволяющее использовать устройство для установки не только на газовое, но и на дизельное котельное оборудование. Компания Navien изготавливает как вертикальные, так и горизонтальные конструкции, выполняемые из нержавеющей стали.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП  и ДБН Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

  • Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
  • Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
  • На все протяжении дымохода он не должен иметь искривлений и заужений.

    Варианты установки дымоходов для напольного газового котла (с выходом дымового патрубка вверх)

  • Дымоход необходимо делать из газонепроницаемых материалов.
  • Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
  • Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
  • Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
  • На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

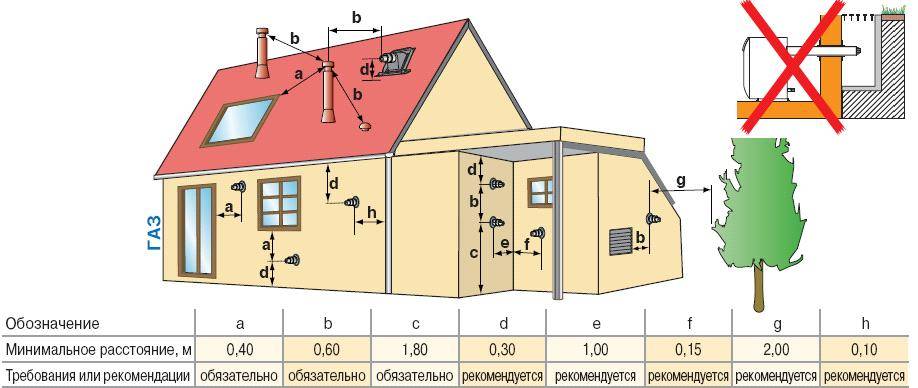

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

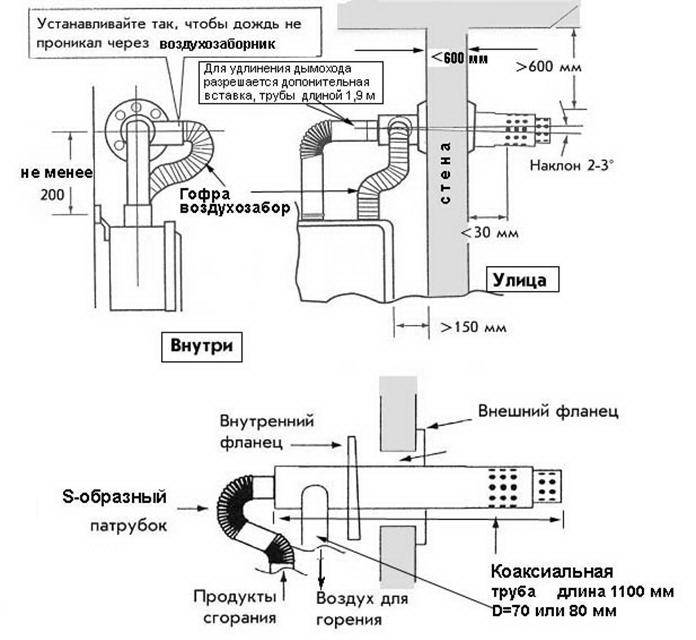

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Принцип действия устройства


Внутренние поверхности труб в коаксиальном канале не соприкасаются друг с другом, благодаря укрепляющим перегородкам, расположенным по всей длине. Такие устройства работают в системе газовых агрегатов, радиаторов и конвекторов, которые используют для горения кислород с улицы, а не из подсобного помещения. Способ совместного выведения и вентилирования не может применяться для агрегатов, работающих на твердых видах топлива.

Особенности функционирования коаксиального дымопровода:

  • по внешней оболочке с улицы подается свежий воздух для поддержки горения;
  • внутренний проход служит для вывода дыма за пределы помещения.

Магистраль из коаксиальных труб составляется из отдельных типовых модулей, в результате дымоотвод может быть различной длины или высоты. С помощью прямых участков труб, переходников, углов, тройников выполняется трубопровод различной конфигурации, который учитывает архитектурные особенности строения.

Что это такое?

Дымоотводная конструкция коаксиального типа представляет собой систему вложенных друг в друга цилиндров разного размера. Диаметры труб различаются на несколько сантиметров. Величина просвета постоянная на протяжении всего дымохода и объясняется наличием внутренних неразборных перегородок, которые и удерживают внутренний элемент. Такое устройство обеспечивает двухканальную циркуляцию воздушных масс.

Принцип работы коаксиального дымохода описывается так:

  1. По наружному контуру уличный воздух поступает в топку отопительного агрегата — содержащийся в нем кислород нужен для горения. Проходя по трубе, он нагревается от стенок внутреннего цилиндра, по которому выбрасываются раскаленные дымовые газы. Это сильно снижает расход топлива и повышает коэффициент полезного действия установленного оборудования. Таким образом, внешний контур одновременно является и охлаждающим, т. к. понижает температуру нагрева поверхности наружных стенок.
  2. По внутреннему воздушному контуру осуществляется вывод отработанных газов наружу. Часто для улучшения тяги предусматривается дополнительная система утепления. Эти дымоходы состоят из 3 воздушных каналов, средний из которых заполнен минеральной базальтовой ватой.

Принципы функционирования

Коаксиальная труба по конструкции состоит из двух труб разного диаметра – одна из них вставлена в другую и закреплена перемычками, чтобы стенки не соприкасались. Оси обеих труб должны совпадать.

Двойная труба позволяет обеспечить одновременно приток воздуха с улицы в топку (по внешнему кольцеобразному проходу) и вывод дымовых газов (по центральному каналу). В результате котел с закрытой камерой сгорания функционирует, не забирая воздух и не сжигая кислород в помещении. Это позволяет устанавливать агрегаты с закрытой камерой сгорания не только в специально оборудованной котельной, но и в других помещениях дома в рамках требований СНиП.

В процессе работы газового котла, горячие дымовые газы перемещаются по внутренней трубе наружу, при этом отдавая свое тепло воздуху, движущемуся во встречном направлении по просвету между внутренней и внешней трубой. Благодаря тому, что в камеру сгорания поступает подогретый, а не холодный воздух, увеличивается КПД котла, поскольку ему не требуется расходовать тепловую энергию на нагрев поступающего воздуха.


Принцип работы

За счет того, что по внешнему контуру коаксиального дымохода движется воздух с улицы, внешняя труба устройства не перегревается, а это обеспечивает пожаробезопасность и упрощает монтаж узлов прохождения трубы через стену, перекрытия, кровлю. Также стоит отметить компактность коаксиального дымохода и привлекательный внешний вид, более простой монтаж по сравнению с традиционным вариантом

Особенно это важно, если котел планируется поставить в уже построенном здании, в котором наличие дымоходной трубы не было предусмотрено

Дымоход для газового котла в частном доме: основные требования СНиП -91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

  • газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
  • трубы дымохода;
  • ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
  • крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
  • другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП -91 и содержат такие требования:

надлежащая тяга — обеспечивает полное удаление отработанных газов;

  • устойчивость к воздействию высоких температур;
  • герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
  • труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
  • конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
  • если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
  • длина ответвления трубы в сторону не должна превышать 1 м;
  • возможно допустимое число поворотов на дымоотводных трубах — не более 3;
  • высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
  • расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

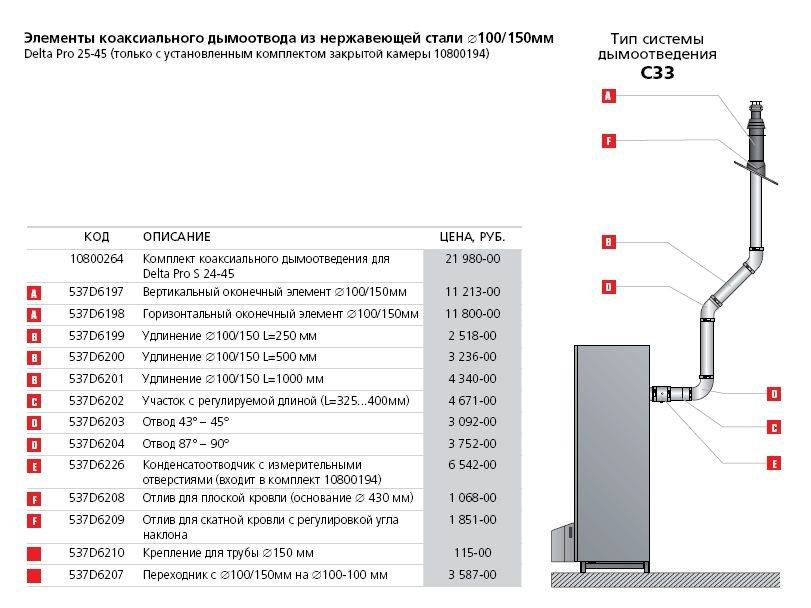

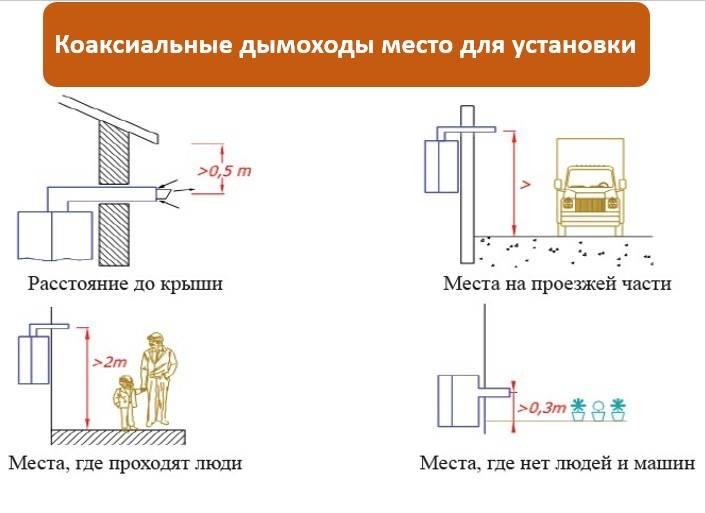

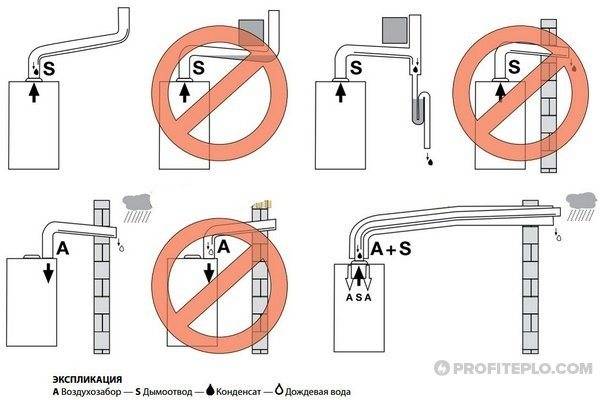

Варианты вывода дымохода газового котла

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
