Канальные бесшумные вентиляторы для вытяжки: существующие виды приборов и их рабочие параметры

Что из себя представляет канальный вытяжной вентилятор

В словосочетании названия подраздела два термина, которые надо разобрать. Это «канальный» и «вытяжной». Со вторым все проще. То есть, прибор должен устанавливаться на вытяжной участок системы вентиляции. Чтобы было понятно, о чем идет речь, поясняем, что вентиляция работает по принципу отвода воздушных масс и такого же количества притока. Одно без другого не существует.

Вентиляторы можно устанавливать на приточный участок или на вытяжной. Чаще используют именно вытяжные модели. Кстати, к таким аппаратам относятся крышные вентиляторы или центробежные «улитки», устанавливаемые на улице.

Канальный агрегат – это совершенно непохожая на них конструкция. Она цилиндрической формы, внутрь которой вмонтирован вентилятор. То есть, сам прибор может стать продолжением воздуховода вентиляционной системы или может быть установлен в тело стены, а точнее в сквозное отверстие, сделанное в стене. Чаще такие модели называют воздушными клапанами, но как бы ее не назвали, суть остается одной – вытяжка воздуха при помощи вентилятора.

Канальные модели с опорной подставкой и без нее

Это интересно: Обои с машинками для детской — объясняем по порядку

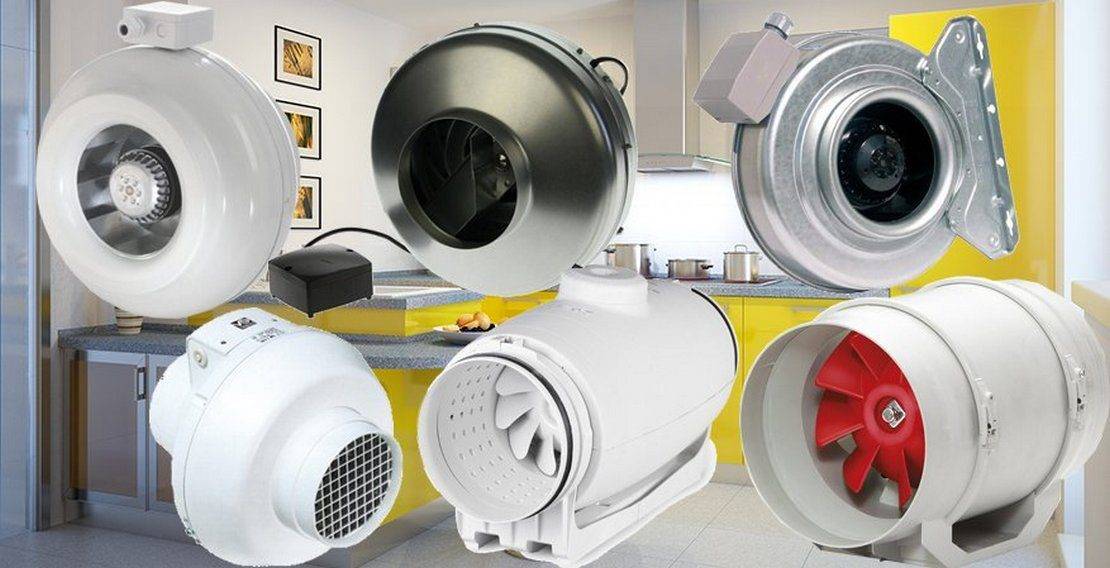

Разновидности канальных вентиляторов для вытяжки

В первую очередь устройства отличаются конфигурацией. Бывают квадратные, круглые и прямоугольные. Их подбирают по форме канала. Круглые разновидности используют в быту. Квадратные и прямоугольные вентиляторы значительных габаритов применяют в производственных помещениях.

В зависимости от конструкции они бывают:

• радиальные;
• центробежные;
• осевые.

У каждого вида есть свои особенности, преимущества и недостатки, которые учитывают при выборе.

Центробежные

Несмотря на то, что эти модели разработали не так давно, они уже успели завоевать популярность. Центробежный вентилятор для вытяжки применяют в небольшом помещении площадью не больше 15 квадратов. При высокой производительности прибор отличается бесшумной работой. Его ставят внутри вентиляционного канала или на воздухозаборное отверстие. Первый способ монтажа лучше, поскольку в шахте на деталях не оседают пыль и конденсат.

Радиальные

Мотор помещен в спиралевидный корпус с лопатчатым колесом. При его вращении воздушные массы перемещаются в радиальном направлении. Они выходят из корпуса в результате сжатия под воздействием центробежной силы.

Направление лопаток можно менять. Если их повернуть назад, то уменьшается шум во время работы, а экономия электроэнергии доходит до 20%. Если нужно повысить мощность, лопатки поворачивают вперед.

Осевые

Мотор установлен внутри цилиндрического корпуса. Во время вращения лопастей электродвигателя воздушные потоки проходят в направлении центральной оси. Чтобы улучшить аэродинамические характеристики осевого вентилятора для вытяжки, на входе устанавливают коллектор.

Плюс осевых моделей заключается в высокой производительности, доходящей до 100 м³/ч. Еще одно преимущество состоит в простоте монтажа. Недостатков всего два. Напор воздуха, создаваемый двигателем, небольшой. Также осевые разновидности не отличаются бесшумной работой. Уровень звука доходит до 50 дБ. Если нужен бесшумный вентилятор для вытяжки, то это не самый лучший вариант.

Возможен ли ремонт канального вентилятора своими руками

При выходе из строя электродвигателя, самостоятельно перемотать обмотку статора или ротора не получится. Определив мультиметром эту неисправность, домашнему мастеру остается переписать данные прибора и отправляться в магазин электротоваров в надежде найти подходящие запасные части. Есть и другой вариант – онлайн-магазины, где можно найти все. Придется подождать какое-то время, пока пришлют нужное, но это приобретение обойдется дешевле. То же касается и отработавших свое подшипников или сломавшейся крыльчатки.

Неисправности проводки можно исправить быстро, но потребуются элементарные навыки электромонтажа.

Поражение электрическим током опасно для жизни
Очень важно! Если обнаружена неисправность электропроводки, следует снять напряжение, отключив вводной автомат, и только после этого приступать к ремонту. Помните, поражение электрическим током опасно для жизни!. Если существуют малейшие сомнения в том, что домашний мастер сможет самостоятельно исправить неполадки, лучше обратиться за помощью к профессионалам

Ведь ни один уважающий себя мастер не возьмется за ремонт оборудования, разобранного до него другим человеком

Если существуют малейшие сомнения в том, что домашний мастер сможет самостоятельно исправить неполадки, лучше обратиться за помощью к профессионалам. Ведь ни один уважающий себя мастер не возьмется за ремонт оборудования, разобранного до него другим человеком.

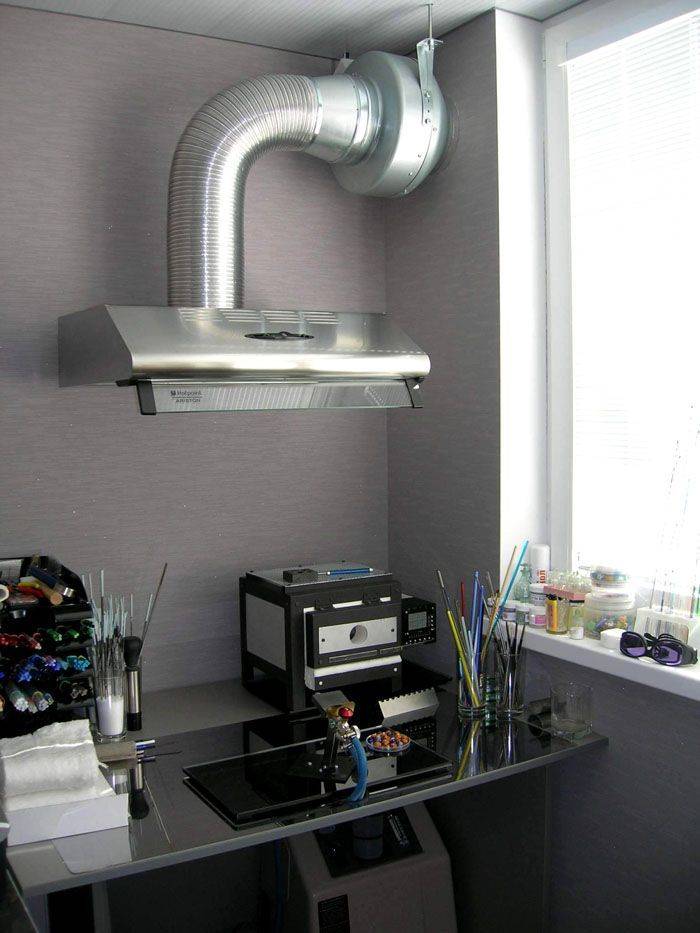

Установив дополнительный канальный вентилятор на вытяжку можно повысить интенсивность воздухообмена

Установка вентилятора в воздуховод

Соединения при монтаже вентилятора ВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров

Канальные бесшумные вентиляторы отличаются легкостью монтажа. Изделия такого типа монтируют в нескольких локальных вентсистемах, а не в одном централизованном разветвленном вентканале.

В этом случае уменьшается длина воздуховодов и снижаются финансовые расходы на установку системы вентиляции.

Подобные модели устанавливают:

• в разрыв вентиляционной трубы;
• в начале вентсистемы, если прибор работает на приток;
• в конце вентканала для обеспечения отведения воздуха.

Приборы устанавливают на прямых участках канала. При этом в таких местах не устанавливают дополнительные элементы вентсистемы (фильтры, распределители и др.).

Чтобы вентилятор можно было соединить с воздуховодом, они должны соответствовать друг другу по эквивалентному диаметру.

Его значение находят по такой формуле:

D=√4HB, где H — высота, B — ширина вентиляционной трубы.

Расстояние от входного отверстия вентилятора до поворота канала должно быть не меньше эквивалентного диаметра устройства, а от выходного отверстия до следующего поворота – не менее трех диаметров. В данном случае в трубе нет аэродинамических потерь, и вентсистема работает нормально.

Во время проведения монтажа сначала читают инструкцию по применению канального вентиляционного прибора — изучают особенности установки и правила эксплуатации. Если изделие не получается установить самостоятельно, то лучше обратиться к опытному мастеру.

При монтаже небольших моделей не используют крепеж. Большие вентиляционные приборы, которые устанавливают на промышленных предприятиях, крепят к воздуховоду при помощи нескольких подвесок, опор и кронштейнов.

Главное в монтаже – обеспечить прочное соединение всех деталей. Для шумоизоляции на входе и выходе вентиляционного устройства ставят отдельные шумоглушители.

Канальные вентиляторы работают в любом положении!

Во время монтажа этих устройств выполняют нижеперечисленные действия:

• перед вентиляционным прибором монтируют воздуховод длиной 1,5 м как минимум;
• фланцы, диаметр которых более 400 мм, закрепляют на воздуховоде болтами и специальными скобами;
• вентиляционный прибор закрепляют на стальных кронштейнах или отдельных подвесках;
• около устройства оставляют свободное пространство для проведения в будущем профилактических работ;
• канальную вентиляцию, которую монтируют на кухне, устанавливают раструбом (воронкой) кверху.

Стыковку воздуховода с вентиляционным устройством проводят с помощью специальных хомутов.  Для вывода электрического кабеля в такой ситуации используют кабель-канал.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Производители

Maico – это компания, которая имеет штаб-квартиру в Германии, и известна во всем мире. Техника, которую она создает, отличается простотой и высоким качеством. На сегодня присутствует более полутора тысяч наименований климатического оборудования для самых разных целей.

Soler&Palau – итальянская компания, которая специализируется на производстве бесшумных вентиляторов. Оперативно внедряет последние инновационные разработки. Изделия имеют одни из лучших характеристик среди малошумных вентиляционных устройств. Лучшая модель Soler&Palau – SILENT-100, она рассчитана на обработку 98 кубометров пространства, мощность составляет 8,1 Вт. Шум снижен до минимального порога – 25 децибел.

Компания Elicent представляет интересы Maico на Апеннинском полуострове, выявляется дочерней структурой. Простота конструкций изделий, надежность и невысокая цена – вот те параметры, которые выгодно отличают технику этого производителя. Компания способна достойно конкурировать на равных с самыми именитыми мировыми брендами. Vents – российская компания, которая работает уже четверть века на местном рынке. Имеет множество самостоятельных ноу-хау технологий, которые позволят с честью выходить победителем из самых жестких конкурентных схваток.

Vortice – еще одна итальянская компания, которая сделала акцент на надежности и безопасности оборудования. Также ее отличает оригинальный дизайн многих изделий.

Стоимость изделия зависит от многих факторов:

• размера;
• мощности;
• материала корпуса.

Модели с расширенным функционалом

Также приборы для вентиляционной вытяжки разделяют по наличию дополнительных опций:

• обратный клапан;
• закрывающиеся жалюзи;
• таймер;
• индивидуальный выключатель.

Каждый вид интересен по-своему.

Исчезнет необходимость бороться с неприятными запахами, так как происходит постоянная замена воздуха.

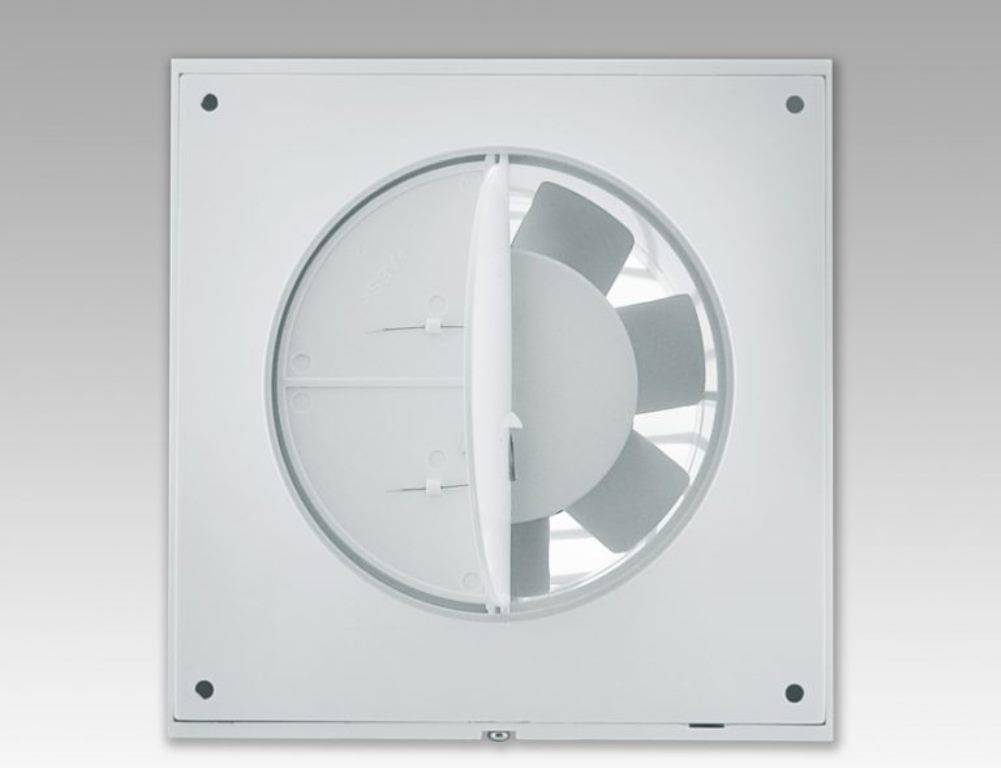

Вентилятор с обратным клапаном

Устройство предотвращает обратный приток воздуха. Когда оно не работает, воздушные массы из вентканала не поступают внутрь. Установка такой модели рекомендована в многоэтажках, где между соседними квартирами создаются перепады давления, или возникает протечка воздуха из общей шахты вентиляции.

Практичный бесшумный вентилятор для ванной с обратным клапаном оперативно удаляет затхлость и неприятные запахи.

Также вентилятор с обратным клапаном устанавливают в домах, где вытяжка выходит прямо на улицу. Здесь прибор предотвращает не только приток воздушных масс извне, но и препятствует попаданию грязи, пыли, дыма, насекомых, аллергенов и мелких частиц. Благодаря конструктивной особенности, вентилятор сокращает потери тепла, которые выходят из помещения вместе с удаляемым воздухом.

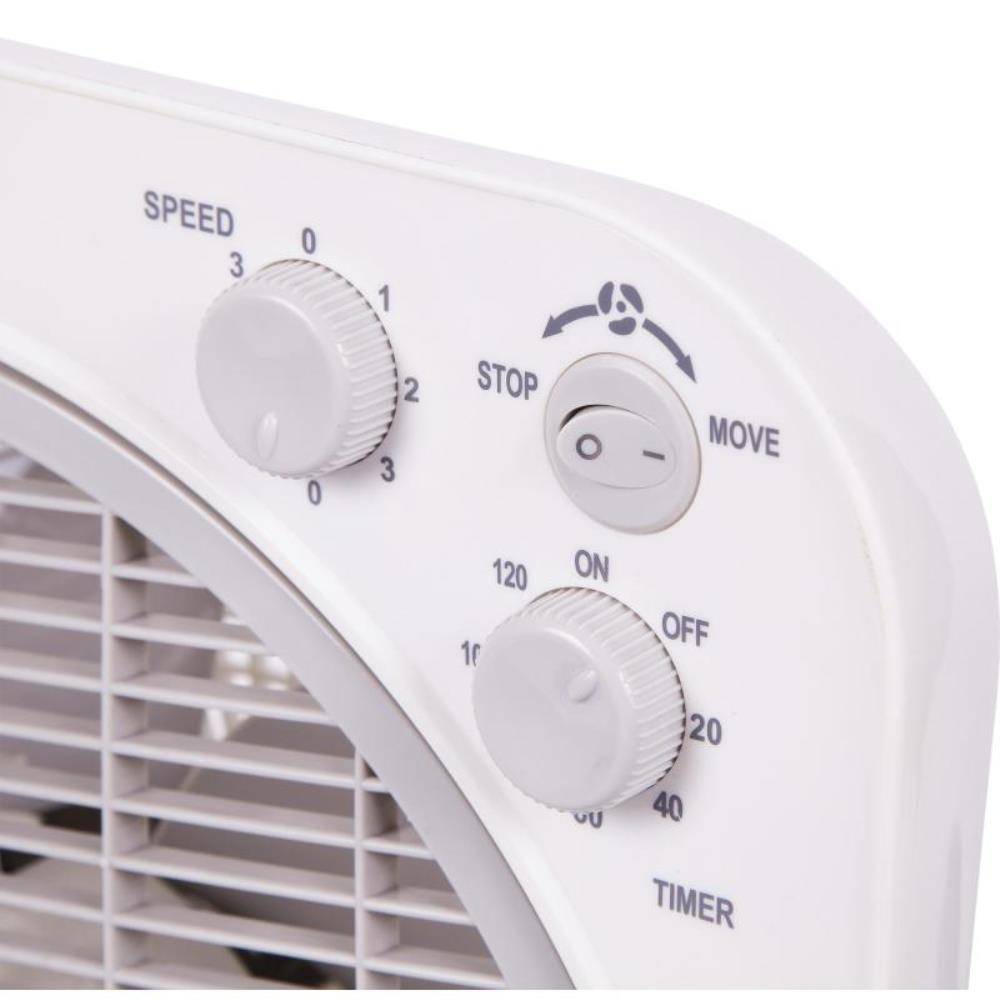

Вентилятор с таймером

Практичный и экономичный агрегат среди своих аналогов. Он не только заботится о микроклимате санузла, но и сокращает расходы на электричество. Устройство работает с задержкой и реагирует на включение и выключение света. Когда свет в ванной включен, вентилятор запускается спустя N-количество времени. А когда свет выключен, он перестает работать спустя несколько минут. Таймер отвечает за задержку запуска и завершения работы прибора.

Вытяжки для ванной комнаты с таймером очень удобны в эксплуатации.

Принудительная вытяжка, работающая по времени, существенно уменьшает расходы по коммунальным платежам и продлевает срок службы устройства. Диапазон задержки колеблется в пределах от 3 до 30 минут. Выставлять время отсрочки можно по своему усмотрению. Блок таймера надежно защищен от брызг и попадания посторонних частиц.

Вентилятор на батарейках

Тихий прибор, который работает не от аккумулятора, а от элементов питания. Такая модель уместна в помещениях с предельно высокой влажностью и в местах, где сложно подключить ее к общей системе электроснабжения.

Устройство с автономным питанием от батарейки существенно упрощает монтаж вытяжки.

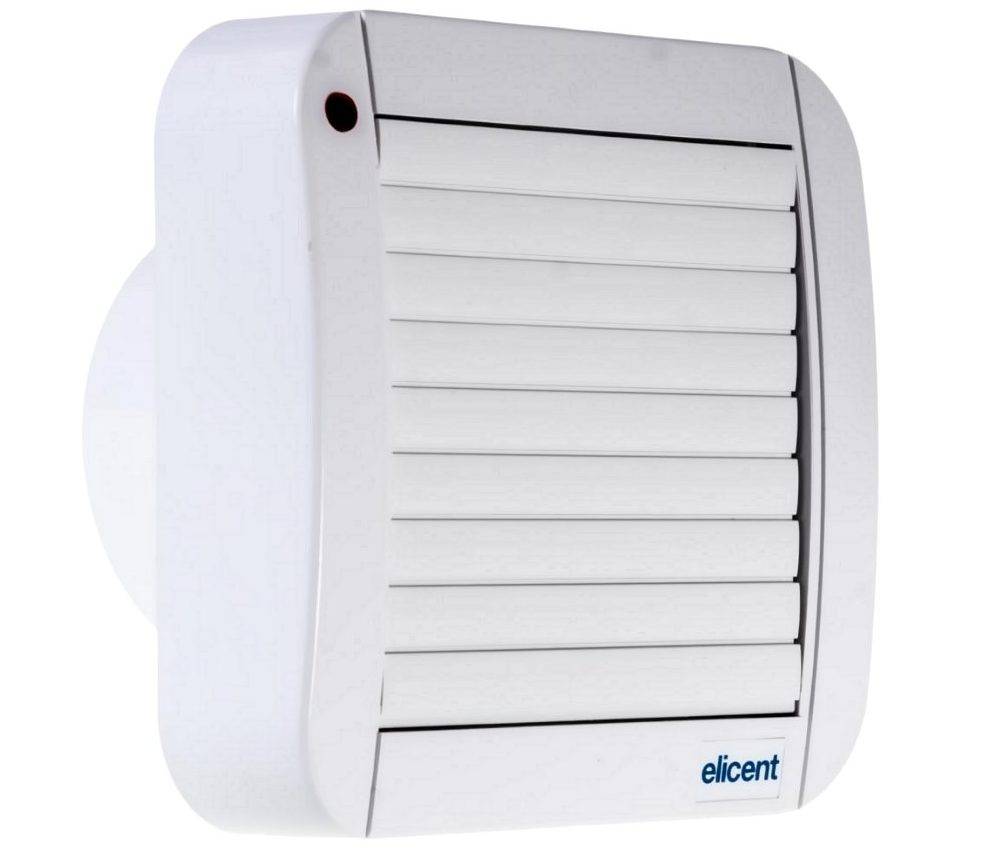

Вентилятор со шторкой

Агрегат с автоматическими жалюзи представляет собой предельно простое устройство по конструкции. Он оснащен электродвигателем, который отвечает за движение оси. Лопасти крыльчатки вращаются вместе с осью. Малошумный вентилятор, оснащенный шторкой, управляется специальным встроенным приводом. Когда прибор бездействует, жалюзи закрываются, тем самым предотвращая обратную тягу и появление сквозняков. Также к сильным сторонам модели приписывают следующие показатели:

• компактные размеры;
• простой монтаж;
• минимальное потребление электричества.

Автоматический вытяжной вентилятор подойдет семьям с маленькими детьми и людям, которые склонны к простудам от малейшего сквозняка.

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

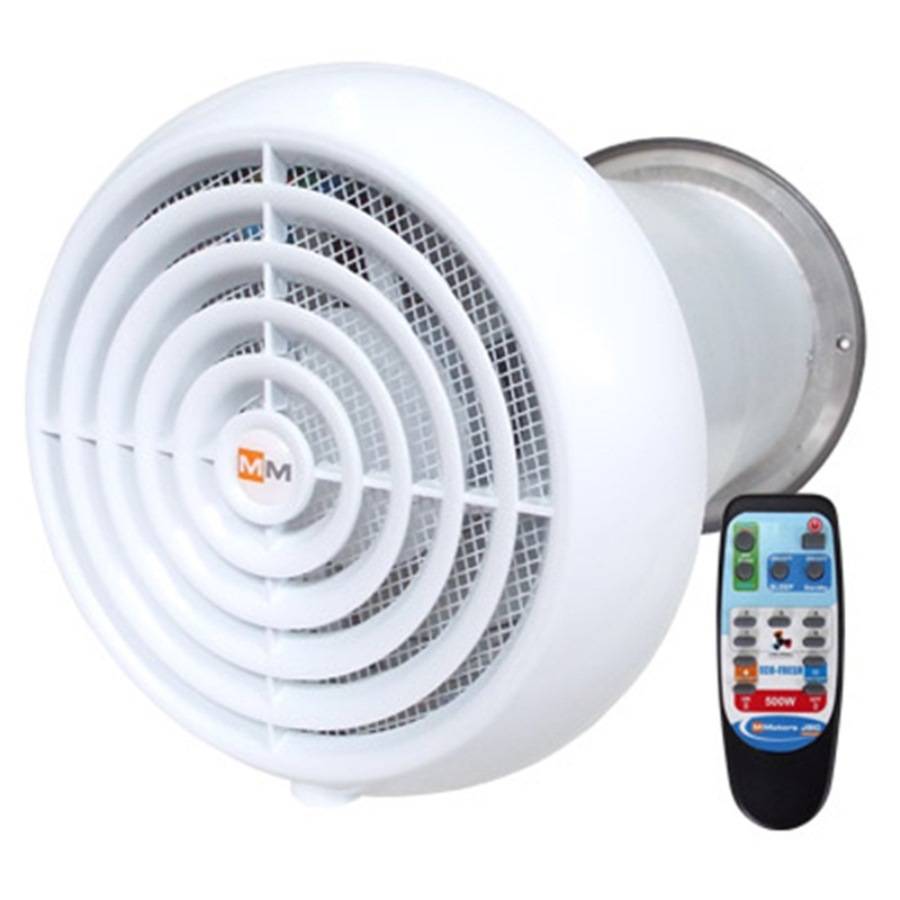

Бесканальный вентилятор

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание. Итак, советы специалистов при выборе бытовых вентиляторов:. Итак, советы специалистов при выборе бытовых вентиляторов:

Итак, советы специалистов при выборе бытовых вентиляторов:

Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство. Уровень шума

На такой параметр особенно нужно обращать внимание при покупке дешевых моделей. Функциональность

Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое. Управление

Сенсор или кнопочная навигация. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м2. Угол поворота. Многие модели имеют угол наклона 45-360 градусов. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м2 должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Производители канальных вентиляторов

Вентиляторы для канального монтажа представлены на рынке большим количеством моделей с разным диапазоном производительности. Витрины магазинов постоянно пополняются новыми предложениями от производителей. Чтобы не путаться при покупке, специалисты ВыборЭксперта отобрали только надежных производителей:

• Vents – украинский изготовитель вентиляционного оборудования, в ассортименте которого около 10 000 позиций. Среди них приточные агрегаты, вытяжные установки, бытовые и промышленные вентиляторы. Компания работает с 90-х годов и поставляет продукцию в Евразию, Америку и Австралию.
• Soler & Palau – испанский производитель канальных вентиляторов, агрегаты которых отличаются высокой производительностью и бесшумной работой. Компания регулярно следит за качеством продукции, ежегодно выпускает громкие новинки. Изготовитель относится к лидерам мирового рынка, но сохраняет доступные цены на товары.
• Era – компания с 1211 позициями в каталоге и производством площадью 11 000 квадратных метров. Продукция бренда широко известна на всей территории России и стран СНГ.
• Dospel – один из крупнейших производителей вентиляционных и вытяжных систем. Фирма поставляет продукцию в 50 стран. Клиенты ценят бренд за лучшее соотношение цены и функционала. Качество товаров Dospel подтверждено многими сертификатами.
• Zilon – российский изготовитель вентиляционного и теплового оборудования. На заводах компании выпускается более 150 наименований товаров. Продукция проходит проверку на всех этапах производства. 2-летняя гарантия на все позиции подтверждает высокое качество товаров.
• Ванвент – работает с 2002 года, основное направление – производство и оптовая торговля системами вентиляции. Все оборудование бренда отличается долговечностью и надежностью.
• Diciti – специализируется на производстве товаров для дома в стильном дизайне. Импортирует свои товары во многие страны по всему миру.

Сравнение лучших моделей вытяжек с рециркуляцией

Лучшие модели кухонных вытяжек без подключения к вентиляции были оценены по ключевым параметрам:

Jet Air Anny SL 50 по оценке пользователей и экспертов получил высокие оценки. Звук, издаваемый этой моделью, является одним из самых низких среди всех вытяжек данного типа (менее 40 дБ). Во время работы вентиляторы и двигатель практически не слышны. Угольный фильтр работает эффективно и не требует замены чаще, чем раз в полгода. Эта модель легко монтируется на стену. Металлический корпус доступен в нескольких цветах: белом, сером или черном. Такой дизайн позволяет Jet Air Anna SL 50 соответствовать современному и даже классическому стилю кухни. Механические регуляторы скорости вытяжки и освещения надежны и долговечны. Это хорошее соотношение цены и качества для кухонь площадью до 20 квадратных метров.

Maunfeld Crosby Push 50 – основным преимуществом этой модели перед Jet Air Anna SL 50 и другими является высокая производительность (выход более 700 кубических метров воздуха в час). Доступность – еще один ключевой фактор при выборе. Невентилируемый Maunfeld Crosby Push 50 можно приобрести всего за 120 долларов

Обратите внимание на современный дизайн, который в сочетании с выгодными мощностными характеристиками и низкой ценой делают эту вытяжку актуальной

Bosch DWP64CC60Z – вытяжка немецкого производства, очень похожая на Jet Air Anna SL 50. Соотношение доступной цены и качественных показателей мощности нравится многим ценителям разумной экономии. Здесь нет сенсорных кнопок или других инноваций. В отличие от Maunfeld Crosby Push 50, для изготовления корпуса используется только нержавеющая сталь. Немецкое производство гарантирует качество и долгий срок службы.

Hotpoint-Ariston HKT 4 X – это пользовательский вариант, относящийся к категории островных приборов. Возможность не подключать такие приборы к вентиляционному каналу повышает удобство и практичность его эксплуатации. Конический корпус из нержавеющей стали – нетрадиционное, но современное решение. Он считается лучшим вариантом в категории устройств для островной вентиляции на кухне.

Модель	Рейтинг	Цена	Преимущество
Hotpoint-Ariston HKT 4 X	5	200 USD	Внешний вид
Bosch DWP64CC60Z	5	150 ДОЛЛАРОВ США	Надежность
Маунфельд Кросби 50	5	USD 120	Внешний вид, сила
Jet Air Anny SL 50	5	До 200 долларов США	Мощность, низкий уровень шума
Hotpoint-Ariston HB 60 EIX	2	300 ДОЛЛАРОВ США	Нет в наличии
Hotpoint-Ariston AH 60 CM X	3	100 ДОЛЛАРОВ США	Нет в наличии
Jet Air Ariel A/60	4	200-220 ДОЛЛАРОВ США	Внешний вид, сила
Maunfeld Irwell G 50	4	150 USD	Внешний вид
Maunfeld Tower G Satin 60 Stripes	4	120 США	Мощность, низкая цена
Bosch DWA06E661	4	300 США	Надежность, мощность
Bosch DFL064W51	3	120 долларов США	Надежность
Jet Air Molly P 60 INX	3	200-220 ДОЛЛАРОВ США	Внешний вид
