Канализационные трубы ПВХ и ПНД для наружной канализации: виды, характеристики, достоинства и недостатки

Особенности труб из поливинилхлорида разных цветов

Практически в каждом жилом или производственном объекте присутствует канализационная система. Рано или поздно может возникнуть вопрос, связанный с обновлением и заменой полимерных трубопроводов, и ни для кого не является тайной, что самостоятельная закупка материалов – дело не из простых

И тут важно понимать, что цветовая палитра канализационных труб зависит от области их применения

На сегодняшний день производители предлагают полимерные трубы разных цветов. Существование цветовых различий объясняется желанием изготовителей облегчить жизнь людям за счет унификации своей продукции, что упрощает процесс покупки необходимых материалов.

Рассмотрим основные назначения того или иного цвета:

• Серые, а также белые трубы предназначены для обслуживания внутренних канализационных сетей. Самый распространенный цвет. Не подходят для наружных канализационных сетей из-за своих технологических параметров.
• Материалом для производства труб черного цвета служит полиэтилен. Изделия данного цвета известны своей универсальностью. Но у них есть свой недостаток — прямые солнечные лучи их сильно нагревают.
• Дренажные отводы обычно сооружают из труб зеленого цвета.

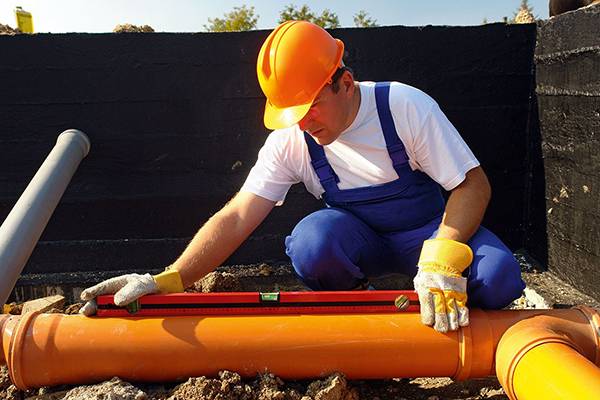

• И наконец, рыжие канализационные трубы, отличающиеся повышенной жесткостью, используются для прокладки наружного трубопровода. На изделиях данного цвета мы остановимся поподробнее.

У рыжих канализационных труб ПВХ 110 или 160 миллиметров по сравнению с изделиями других цветов устойчивость к перепадам температур и агрессивным реагентам гораздо выше. То же самое можно сказать и об их прочности. При изготовлении этой продукции применяют полимеры, имеющие улучшенную структуру. Толщина стенок у этих труб почти вдвое больше, поэтому они столь надежны.

Рыжие трубопроводы способны выдержать высокое рабочее давление, что делает их незаменимыми при строительстве или ремонте наружной напорной системы водоотведения

Очень важно, что рыжий полимер прекрасно подходит для эксплуатации в зимний период, где он без проблем выдерживает любую нагрузку, как внутреннюю, так и внешнюю (атмосферное и грунтовое давление). К примеру, трубы ПВХ110 или ПВХ160 можно безопасно проложить в траншее глубиной в несколько метров

А вот зеленые или серые полимерные трубы на такой глубине относительно быстро трескаются и разрушаются. Низкие температуры со временем не влияют на прочность рыжих труб. Наоборот они отлично переносят низкую или очень высокую температуру.

Полипропиленовая упаковка преимущества и недостатки

Полипропиленовые пакеты много существенных преимуществ, о которых мы поговорим далее.

• В первую очередь стоит выделить отличные показатели надежности и прочности, что позволяет создавать качественную и надежную упаковку.
• Кроме того, полипропилен высокой плотности позволяет защитить продукты питания от негативного воздействия факторов внешней среды. Поэтому большинство производителей выбирают именно полипропилен для упаковки продуктов питания длительного хранения.
• Прочность полипропилена позволяет защитить продукты от деформации при падении.
• Отличные показатели прочности позволяют эффективно и компактно складировать товары в автомобиле и перевозить их на большие расстояния. Поэтому полипропиленовую упаковку используют большинство производителей продукции и владельцев складов для перемещения их к конечному потребителю.
• Полипропилен позволяет на своей поверхности печатать различные надписи, а именно информацию о конкретном виде продукции. Другими словами из полипропилена можно создавать уже готовую упаковку, готовую к продаже.
• Также стоит выделить прозрачность полипропилена, что позволяет оценить качество пищевых продуктов и при этом сохранить их полезные свойства.
• Отличный уровень эластичности является еще одним существенным преимуществом полипропилена. Другими словами такая упаковка не деформируется под механическим воздействием. Пакеты из полипропилена трудно разорвать без применения острых предметов.
• Использование полипропилена при упаковке продуктов позволяет сделать качественные и герметичные швы. Иными словами продукты питания сохраняют свежесть, и полезные свойства в течение длительного времени.
• Также стоит выделить отличную устойчивость полипропилена к высоким температурам.

Особенности применения полипропилена

Полипропиленовая пленка, а также дуплекс-ламинаты из полипропилена в виде полотна обычно используются для автоматической зафасовки продукта на упаковочных машинах вертикального или горизонтального типа; при этом швы упаковки формируются сваривающими термоэлементами при постоянной температуре.

Прозрачная двуосноориентированняя полипропиленовая пленка толщиной 20, 25, 30, 35 и 40 микрометров; используется для упаковки сыпучих продуктов бакалеи (крупы, сахар, соль, чай и другие продукты), хлебобулочных изделий и выпечки, печенья, сухарей, групповой упаковки конфет и других кондитерских изделий, промышленных товаров (обтяжка коробок, упаковка для текстиля и трикотажа) и во многих других случаях.

Жемчужный полипропилен, толщиной 30 и 35 микрометров; имеет все те же свойства, что и прозрачный полипропилен, но кроме того, благодаря вспененной микроструктуре также прекрасно отражает свет и имеет пониженный удельный вес, благодаря чему очень экономичен в использовании; также жемчужный полипропилен прекрасно выдерживает низкие температуры, не приобретая хрупкости при кристаллизации полимера; именно поэтому он с успехом применяется для упаковки мороженого, глазированных сырков и других продуктов, требующих хранения при низких температурах.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм — стиральные машины, посудомойки,
• 30-47 мм — раковина в ванной, биде,
• 38-50 мм — кухонная кабинка, ванна или душ,
• 50 мм — разводка канализационной системы внутри здания,
• 70-86 мм — различные отводы от центрального стояка,
• 100-118 мм — унитаз, центральный стояк,
• 150-190 мм — участок от центрального стояка до городских канализационной системы,
• 200 мм — отвод стоков от бань (саун),
• 240-300 мм — отвод стоков из бассейнов,
• 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Назначение труб ПВХ для канализации и их основные характеристики

Пластиковые трубы канализации имеют широкий спектр применения.

Изделия используют для создания таких инженерных сооружений:

• подземных трубопроводов;
• транспортировки технических жидкостей на предприятиях;
• дренажных каналов вокруг зданий;
• отвода стоков от потребителей в квартирах и офисах;
• внутридомовой и уличной канализации;
• вентиляционных каналов;

Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.

Внутренняя и наружная

В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.

Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.

Напорная и безнапорная

Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.

Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.

Гофрированная

Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.

Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.

Характеристики канализационных труб

Трубы для канализации должны, в первую очередь по санитарным или экологическим причинам, гарантировать герметичность трубопровода. Кроме того, подбор труб зависит от вида и объёма стоков и особенностей здания, из которого отводится жидкость.

Канализационные трубы должны обладать следующими свойствами:

• устойчивостью к механическим нагрузкам статического и динамического типа;
• способностью, при пролегании в толще земли, выносить, не прогибаясь, вес грунта;
• при установке под дорогами и автотрассами — стойкостью к весу проходящих пешеходов и проезжающих машин;
• механической прочностью соединительных узлов, способной противостоять сезонным или резким изменениям уровня подземных вод.

Понятно, что там, где нагрузка на трубы больше (например, под трассой с оживлённым движением) следует использовать трубы с повышенной прочностью. Механическая прочность — это как раз то, чем отличается рыжая канализационная труба от серой: последнюю, как менее устойчивую к нагрузкам, можно применять при создании внутренних контуров канализации, а оранжевые трубы ПВХ подходят для обустройства наружных участков.

Отличие труб из НПВХ от труб из ПВХ

Для изготовления ПВХ необходимо провести полимеризацию винилхлорида. А для получения самого винилхлорида в свою очередь используется нефтяное сырье и обычная поваренная соль. Для получения полимеров с иными свойствами, при изготовлении ПВХ-изделий вносят определенные изменения. Исключение из состава пластификаторов приводит к получению более жесткого и прочного вида ПВХ, или, по-другому, непластифицированного поливинилхлорида (НПВХ) – безопасного пластика, который лучше других материалов подходит для производства водоотводящих труб.

Благодаря действию пластификаторов (химических составов жидкой или твердой формы), контактирующие с ней основы обретают такие характеристики, как пластичность, мягкость, тягучесть, упрощение обработки и снижение трудозатрат. Но и здесь не обойтись без отрицательных сторон: пластификаторы содержат в своей основе хлор, выделяющийся в окружающую среду в небольшом количестве. Если не добавлять пластификатор, тогда можно получить крепкий материал, не вступающий в химические реакции с водой.

Изобрели этот материал в конце 80-х прошлого века. В наши дни из НПВХ изготавливают самую разнообразную продукцию, требующую устойчивости к механическим деформациям – от шлемов для американского футбола до скейтбордов. И в этом нет ничего удивительного, ведь данная модификация полимера является самой прочной по сравнению с другими видами пластика.

Устойчивость к внешнему давлению, растяжению и сжатию объясняется строением молекул НПВХ. Молекулы других пластмасс соединяются прямой связью, в то время как связи молекул НПВХ после нагревательного процесса и дальнейшего охлаждения первичной массы приобретают крестообразную структуру. В этом заключается секрет особой жесткости материала по сравнению с обычным ПВХ.

 Специалисты тщательно исследовали трубы из НПВХ и пришли к выводу, что они могут стабильно прослужить до полувека. Благодаря этому наружную напорную и безнапорную канализацию так часто сооружают из этого материала.

НПВХ часто называют жестким ПВХ.

По внешнему виду НПВХ-трубопроводы различаются толщиной стенок, длиной, цветом и наличием раструбов.

Преимущества канализационных труб из полиэтилена

Труба канализационная ПНД продолжает соперничать с аналогами. К ним относятся трубы из ПВХ, стеклопластика, чугуна, стали, бетонные коллекторы. Все эти аналоги имеют недостатки. Например, стеклопластик из-за неоднородной поверхности подвержен более быстрому разрушению, чугун дорого стоит и неудобен в монтаже, а ПВХ проигрывает «неумением» справляться с низкими температурами (труба может лопнуть уже при -10С).

Плюсами ПНД являются:

• эластичность, стойкость к гидроударам;
• возможность монтажа в зимнее время;
• рабочий диапазон от 0 до -60С;
• устойчивость к образованию биологических пленок, размножению плесени;
• пригодность для транспортировки опасных сред: кислоты, щелочи, абразивные вещества;
• стабильный рабочий просвет ведь период эксплуатации;
• гарантированная мощность напора;
• возможность соединения с любыми существующими системами;
• небольшой вес, удобный монтаж;
• минимальная потребность в обслуживании;
• гарантированный срок службы от 50 лет;
• экологическая безопасность;
• пригодность для систем напорной и безнапорной канализации.

Труба канализационная ПНД обладает низкой теплопроводностью, не подвержена коррозии, не требует электрохимической защиты. При замерзании транспортируемой жидкости она не лопается и не теряет характеристики. Монтаж, который выполняется посредством стыковой или электромуфтовой сварки, гарантирует однородность показателей даже в местах швов: производимое расплавление материала не приводит к изменению свойств, не влияет на диаметр, пропускную способность, срок эксплуатации.

Минусы у этого материала есть. К ним относится нарастание хрупкости стенки при постоянном воздействии ультрафиолетового излучения, ограниченная годность к транспортировке горячей жидкости, жесткие требования к навыкам монтажника и качеству оборудования для сварки. Однако, требования к персоналу есть при прокладке любых коллекторов, равно как и зависимость от внешних факторов.

Канализационные пластиковые трубы: диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации;
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
• поливинилхлорид (ПВХ);
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Особенности полиэтилена

Какими физико-химическими свойствами обладают трубы канализационные ПНД?

Обратимся к справочникам и прочитаем, что представляет собой материал, из которого они производятся.

• Этот пластик — диэлектрик. Стало быть, при использовании полиэтиленовой канализации в частном доме или квартире можно не бояться поражения током и ускоренной коррозии металлических элементов.
• Устойчивость к химически агрессивным растворам и субстанциям максимальна. Изготовленная из ПНД труба канализационная при комнатной температуре может контактировать даже с концентрированными кислотами и щелочами.
• Пластик эластичен и не боится ударов.
• Полиэтилен морозостоек, причем при отрицательных температурах он сохраняет не только прочность, но и эластичность.
• Для него характерно крайне низкая адгезия (прилипание) к любым веществам и поверхностям. С практической стороны это означает, что труба ПНД канализационная не будет зарастать жиром и прочими отложениями.

Рекомендованный уклон привязан к сечению трубы.

И лишь с устойчивостью к высоким температурам все печально. Максимальная долговременная температура, при которой трубы ПНД для канализации способны выполнять свои функции — +40 С.

Сравнение труб ПВХ и ПНД для наружной канализации

Подытоживая, к достоинствам труб из ПВХ можно отнести:

• износостойкость;
• небольшой вес;
• широкое применение;
• антикоррозийные свойства;
• легкость монтажа канализационной системы;
• невысокая стоимость.

Недостатки труб из поливинилхлорида:

• не переносят минусовые температуры;
• чувствительны к ударам при отрицательных температурах;
• нельзя транспортировать через трубопровод вещества с температурой выше 45 °С.

Трубы из поливинилхлорида применяются как в прокладке наружных линий системы, так и в организации внутренней части канализации частного дома.

Трубы ПНД отличаются следующими преимуществами:

• прочность материала;
• не подверженность коррозии;
• износостойкость, долговечность;

К обоснованным техническим и технологическим плюсам относят легкость и универсальность применения. Весьма привлекает больший диапазон рабочих температур.

К недостаткам полиэтиленовых труб относятся:

• большая стоимость по сравнению с другими видами пластиковых труб;
• более трудоемкий процесс монтажа элементов системы.

Основные параметры, на которые обращают внимание при покупке труб для канализации — материал изготовления, конструкция, размеры. Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов

В ориентирами их выбора ознакомит рекомендуемая нами статья

Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов. В ориентирами их выбора ознакомит рекомендуемая нами статья.

Классификация канализационных поливинилхлоридных труб

Рыжие канализационные трубы можно классифицировать по нескольким признакам: способу изготовления продукции, применению готовых изделий и кольцевой жёсткости.

По методике изготовления такие трубы бывают:

• однослойные — как следует из названия, состоят только из слоя ПВХ;
• многослойные — содержат обычно два слоя ПВХ и армирующую прослойку; все слои соединены клеем.

По способу применения продукция подразделяется на:

Различают следующие категории жёсткости рыжих труб:

1. Тонкостенные лёгкие класса L (2 кН/м2).
2. Тонкостенные средней жёсткости класса N (4 кН/м2).
3. Толстостенные жёсткие класса S (8 кН/м2).

Лёгкие трубы при обустройстве канализационных систем укладываются на глубину до 2 м, среднежёсткие — до 6 м, изделия повышенной жёсткости — до 8 м.

Само значение кольцевой жёсткости — это максимальная допустимая нагрузка на единицу площади, вызывающая отклонение вертикального диаметра не более 4% без учёта бокового отпора.

Трубопроводы из труб ПВХ классифицируют, рассматривая объём нагрузки, место пролегания контура и условия эксплуатации, на три группы:

1. Трубопроводы лёгкого типа. Обустраиваются под тротуарами и парковыми территориями.
2. Трубопроводы среднего типа. Монтируются под участками дорог с не слишком оживлённым трафиком.
3. Трубопроводы тяжёлого типа. Укладываются под зданиями и дорогами с плотным движением автотранспортных средств.

По форме поверхности рыжие трубы бывают:

• гофрированные — многослойные, с гладкой внутренней поверхностью и наружной плотной оболочкой; отличаются особой эластичностью;
• гладкие — простые однослойные изделия.

Способы сварки коммуникаций

Полиэтилен является хорошо свариваемым материалом благодаря широкому температурному интервалу вязкого состояния. Для сварки полиэтиленовых труб применяют три способа сварки: в раструб, встык и с помощью фитингов с закладными электрическими элементами. Но первый вид сварки для полиэтиленовых труб, в отличие от полипропиленовых, применяется крайне редко. Поэтому рассмотрим только два вида сварки.

Монтаж труб ПНД с помощью сварки встык является основным видом создания неразъёмного соединения труб диаметром 50 мм и более.

Стыковая сварка рекомендуется для труб, имеющих одинаковую толщину стенки. При необходимости сделать исключение из этого правила, с более толстой стенки снимают фаску для обеспечения одинаковой площади контактных поверхностей.

Стыковая сварка полиэтиленовых труб заключается в оплавлении концов труб специальным инструментом до вязкотекучего состояния. Далее оплавленные края соединяют под давлением и выдерживают в таком состоянии до полного остывания трубы. Прочность подобного соединения превышает прочность самой трубы.

Сварочный аппарат для стыковой сварки полиэтиленовых труб состоит из нескольких составляющих:

• центратора,
• торцевателя,
• устройства, создающего усилие,
• блоков электропитания и управления.

Для сварки встык применяют специальные фитинги-спиготы.

Фитинги и ПНД канализационные трубы могут соединяться с помощью электромуфтовой сварки.

Эта сварка может применяться, начиная с самых малых диаметров. В данном случае используются фитинги с закладными нагревателями.

Нагрев места соединения осуществляется с помощью металлической спирали, заложенной в фитинг, по которой проходит электрический ток. Давление в сварочной зоне и герметизацию соединения обеспечивает тепловое расширение трубы. Для реализации электромуфтовой сварки требуются электросварные муфты и аппарат, обеспечивающий подачу к ним электрического тока.

Компрессионные фитинги для труб ПНД

В компрессионных фитингах для полиэтиленовых труб разрезное кольцо, которое служит для обжима трубы на штуцере фитинга, отсутствует, поскольку полиэтилен может деформироваться в месте приложенного усилия.

Компрессионные фитинги для соединения полиэтиленовых труб состоят из корпуса, накидной гайки и резинового уплотнителя, который располагается между трубой и фитингом. Гайку наворачивают на резьбу фитинга, обжимая резину, которая герметизирует соединение.

Максимальным диаметром, для которого могут использоваться компрессионные фитинги, является труба канализационная пнд 110. С точки зрения надёжности оптимальными являются сварные соединения, а с точки зрения удобного обслуживания – компрессионные фитинги. Для организации водоотводящих и оросительных систем, наряду с гладкостенной, может использоваться гофрированная канализационная ПНД труба.
