Современные навесные фасадные системы — раскрываем все нюансы

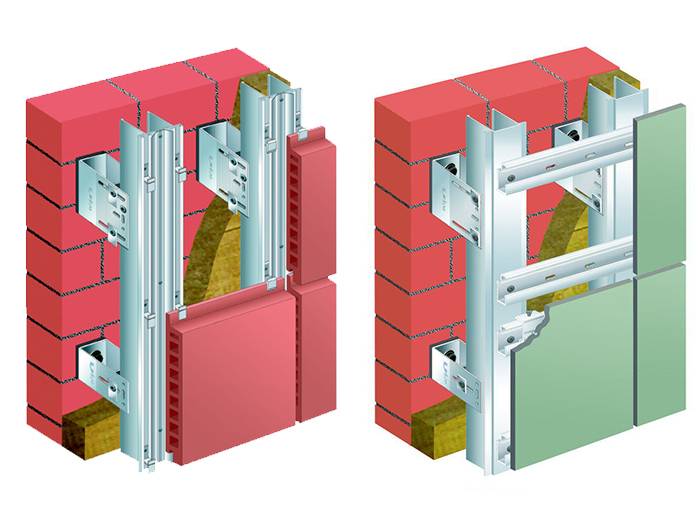

Типы навесных фасадов

Профили для навесных фасадов Primet позволяют создавать вентилируемые фасады из разных материалов:

• керамогранита и натурального камня;
• композитных материалов;
• фиброцементных плит;
• терракотовых или HLP панелей;
• стекла.

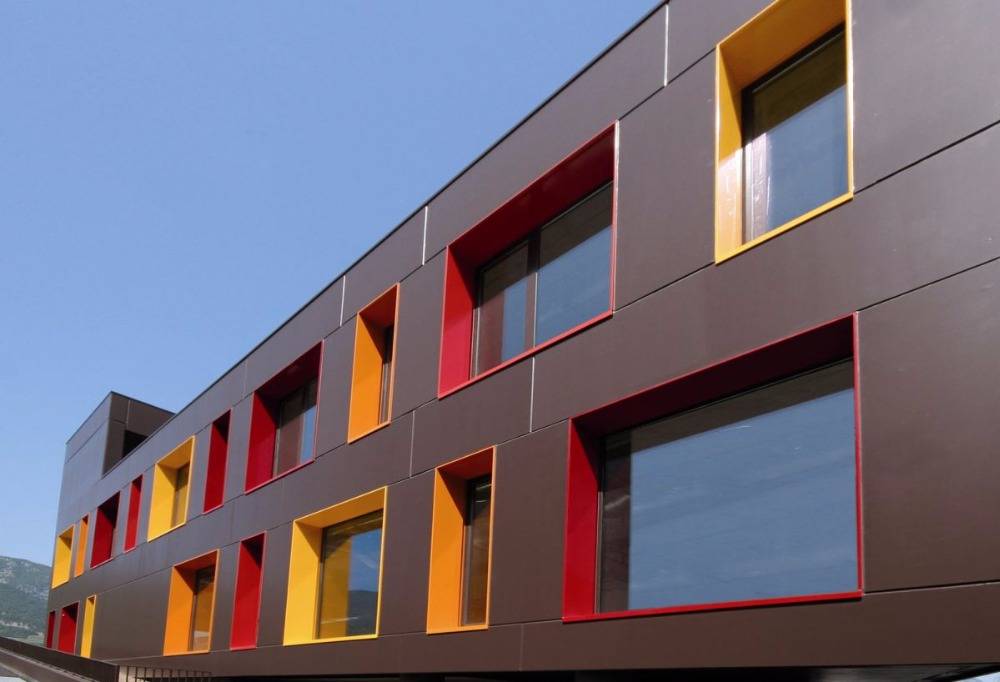

Композитные панели из алюминия, которые еще называют алюкобонд, широко используются при строительстве новых зданий и для облицовки старых зданий, требующих реконструкции.Свойства алюминиевых композитных панелей для навесных вентфасадов:

• высокая пожаробезопасность;
• антикоррозийные свойства материала;
• идеально ровная поверхность;
• возможность моделировать фасадные панели большого размера;
• можно делать элементы с закругленными или заостренными углами и сложные архитектурные конструкции;
• большой выбор цветов.

Фиброцементные плиты используются для наружной отделки жилых и административных зданий. Навесные вентфасады из такого материала отличаются большим запасом прочности. Материал конструкции позволяет проводить монтаж фасада и установку облицовочных плит в любую погоду в любое время года. Фиброцементные плиты можно красить в любой цвет.Особенности фиброцементных плит для системы навесных фасадов:

• устойчивость к ультрафиолету;
• высокая морозостойкость;
• повышенный уровень теплоизоляции, сокращающий затраты на отопление на 30%;
• возможность выбора цвета и фактуры вентилируемого фасада;
• высокая износоустойчивость.

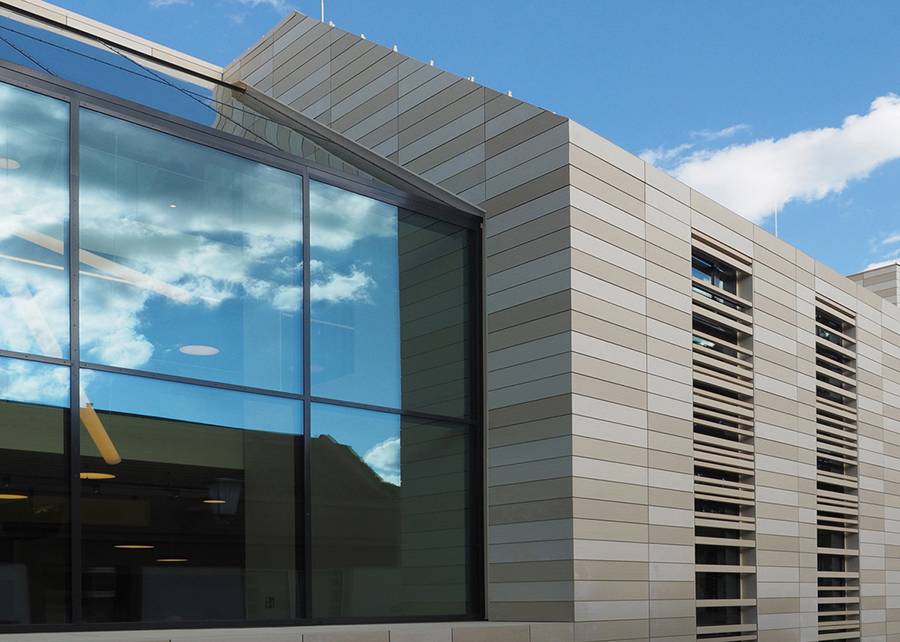

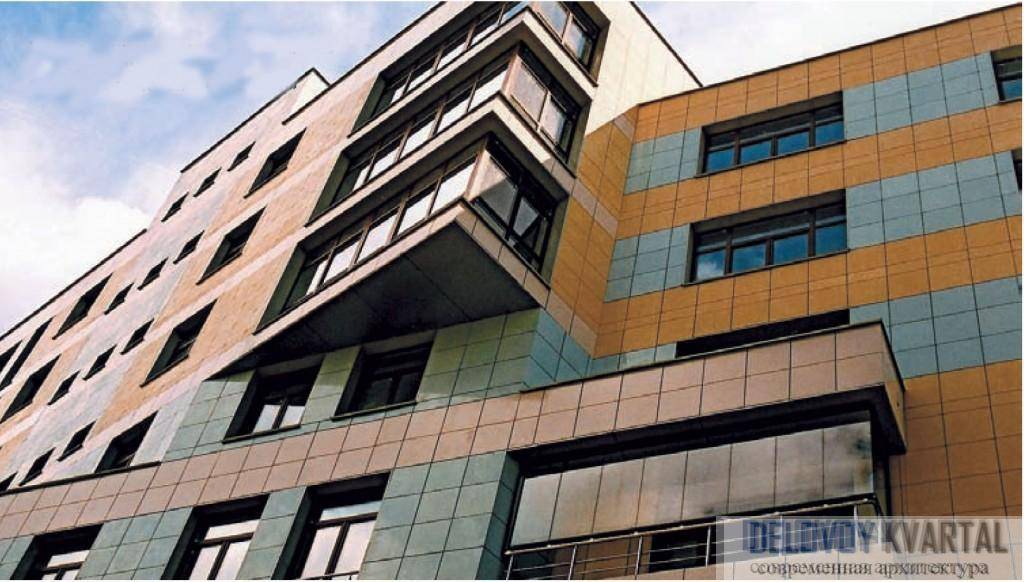

Керамогранит – современный искусственный материал для внешней и внутренней отделки зданий. Он позволяет имитировать различные природные и искусственные материалы, такие как разные породы дерева, камень. Широкая палитра цветов и фактур дает возможность реализовывать различные архитектурные и художественные решения для навесных фасадов.Характеристики навесных фасадов из керамогранита:

• низкая гигроскопичность и высокая морозоустойчивость;
• устойчивость к химическим воздействиям;
• высокая прочность к динамическим нагрузкам;
• выдерживает значительные перепады температур;
• разнообразие цветов и фактур;
• стойкость цвета;
• экологичность.

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ ШТУКАТУРНЫХ СИСТЕМ

По сложности и трудозатратам процесс устройства штукатурного фасада значительно превосходит технологию монтажа вентилируемых систем.

Основные операции:

1. Подготовка основания (самонесущей, несущей стен или ограждений), выравнивание, пропитка (грунтовка) выровненной стены специальным раствором;
2. Установка кронштейнов под теплоизоляцию;
3. Монтаж утеплителя на клеящий раствор (минераловатные плиты);
4. Заделка швов между плитами теплоизоляции (показан пенопропилен);
5. Забивка тарельчатых дюбелей в заранее засверленные отверстия по специальной схеме;
6. Затирка шляпок дюбелей специальным раствором;
7. Дополнительное укрепление мест сопряжения с деталями фасада специальной арматурой;
8. Нанесение и затирка армирующей сетки;
9. Нанесение основного штукатурного слоя;
10. Нанесение верхнего (декоративного) штукатурного слоя;
11. Окраска в один (для колерованной штукатурки) или два слоя (для белой).

Все «мокрые» операции требуют значительного времени на просушку. Работа при температурах ниже +5°С не разрешается. Несмотря на необходимость использования более дорогого утеплителя, итоговая стоимость комплектующих и материалов для данной технологии на единицу площади фасада значительно ниже, чем у вентилируемых систем. Кроме того, не представляет особых трудностей выполнение сопряжений с элементами фасада

И самое важное: существует возможность выполнения на фасаде сложных декоративных элементов, что делает эту технологию незаменимой при выполнении реставрационных работ. Однако использование дополнительной облицовки в виде плитки или кирпича ограничено требованиями паропроницаемости и весовыми параметрами

Преимущества штукатурных фасадных систем: сравнительно невысокая стоимость, эффективное утепление и звукоизоляция сооружения, возможность выравнивать стены в любой плоскости, возможность комбинации с другими системами, устройство монолитной площади утепления, небольшой вес.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

https://youtube.com/watch?v=UHSfbmDlg1g

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

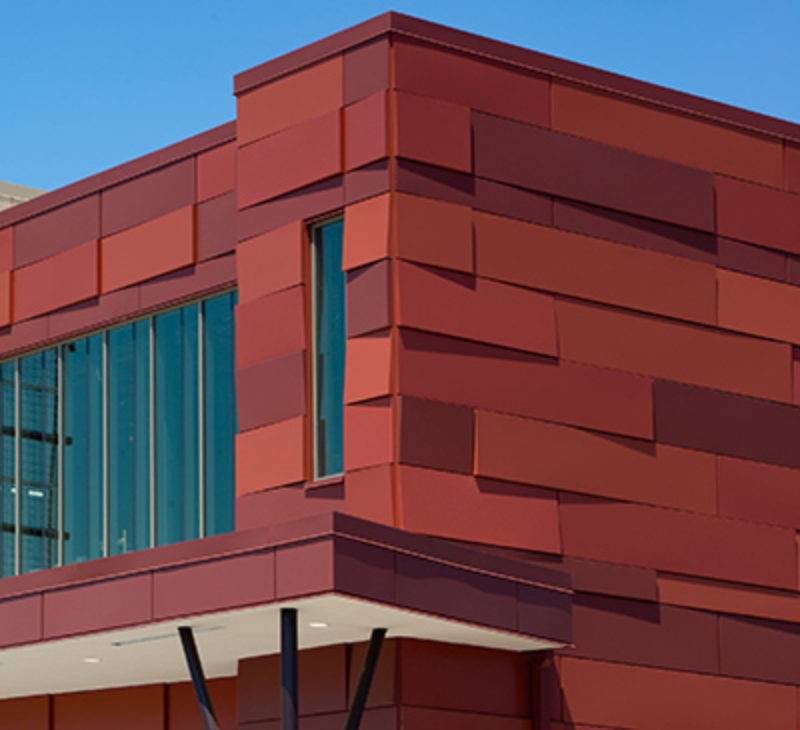

Какие бывают фасады здания из керамических материалов

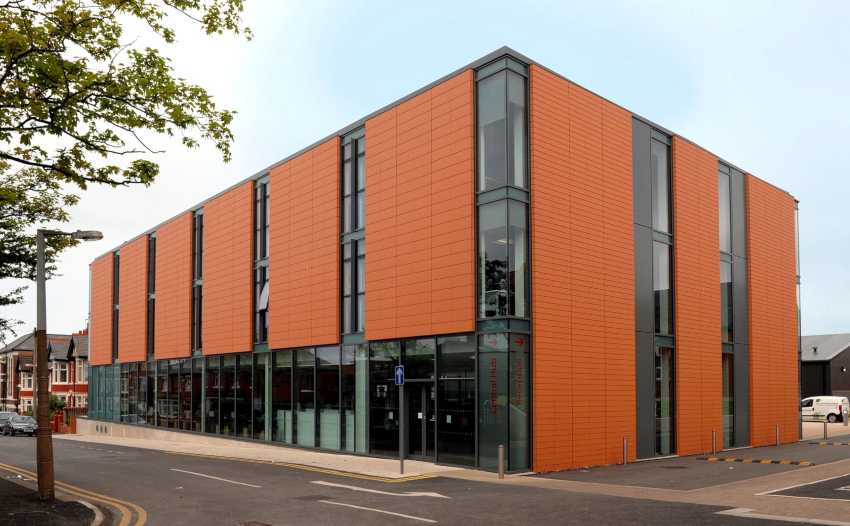

Широко применяется для системы вентилируемого фасада объемная терракотовая керамика, для изготовления которой используется обожженная глина различных оттенков, что зависит от места нахождения, результата смешивания компонентов и способа обжига. Процесс изготовления происходит около 10 часов при температуре 100 °С, что способствует получению особо прочной фасадной керамики, которая сохраняет природную текстуру. Такая облицовка является экологически чистой, пожаробезопасной и устойчивой к температурным перепадам, влаге и механическим воздействиям.

Плитка дополнительно покрывается специальным составом, который придает материалу повышенную прочность. К тому же такая пропитка защищает изделия от разрушительного воздействия микроорганизмов. Цена работ за м² вентилируемого фасада составляет в среднем 4,5-5 тыс. руб.

Еще одним материалом для создания вентилируемого фасада является клинкерный кирпич, который изготавливается из глины, кварца, слюды, оксидов железа и каолина. Материал характеризуется высокой прочностью, износоустойчивостью, стойкостью к влаге, химическим веществам и ультрафиолету, морозостойкостью, экологичностью и высокой стоимостью. Такой кирпич с тыльной стороны имеет пазы, при помощи которых он фиксируется к профилю, имеющему гребни. Клинкерный кирпич, войдя в зацепление, садится на вентилируемый фасад.

Облицовка из объемной терракотовой керамики является экологически чистой, пожаробезопасной и устойчивой к механическим воздействиям.

К недостаткам клинкерного кирпича для фасада можно отнести значительный вес, что способствует увеличению нагрузки на несущие элементы здания и вызывает необходимость использования надежных анкеров для крепления профилей. Материал имеет небольшие размеры, которые равны 150х300 мм. Это делает монтаж изделий более трудоемким и длительным, что существенно увеличивает цену устройства вентилируемого фасада, которая составляет 4 тыс. руб. за м².

Приемка надзорными органами и заказчиком

№	Показатель:	Допустимые отклонения:
1	Отклонения от проектного положения разбивочных осей и высотных отметок
1.1.	Отклонение от проектного положения разбивочных осей	+/-  10
1.2.	Отклонение от проектного положения высотных отметок	+/-  10
2	Отклонения от проектного положения направляющей
2.1.	Отклонение от вертикальности или горизонтальности в плоскости стены	3
2.2.	Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены	1
2.2.	Отклонение от проектного расстояния между соседними направляющими	20
2.3.	Отклонение от соосности смежных по высоте направляющих	2
2.4.	Отклонения от проектного зазора между смежными направляющими	+5;  -0
2.5.	Уступ между смежными по высоте направляющими	4
3	Отклонения от проектного положения фасада и его элементов
3.1.	Отклонение от вертикальности	2 на 1м длины
3.2.	Отклонение от плоскостности	5 на 1м длины 5 на 1 этаж
3.3.	Уступ между смежными листами	4
4	Отклонения от проектного размера и положения зазора между листами или кассетами
4.1.	Отклонение от проектного размера зазора	+/- 2
4.2.	Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла)	2 на 1м длины
4.3.	Отклонение от проектного положения крепежных элементов	5

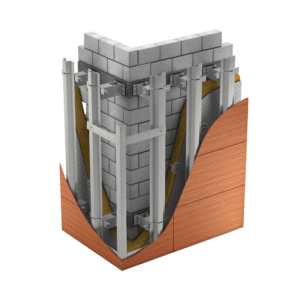

Особенности конструкции вентилируемых фасадов из натурального камня

Фасадные системы данного типа включают несколько обязательных элементов:

основание;
несущий каркас;
слой теплоизоляционного материала;
воздушный промежуток;
непосредственно облицовка.

Основание

Таковым традиционно является та стена здания, на которую в дальнейшем крепится вся конструкция в целом. Если рассматривать ее с точки зрения физико-технических свойств, то лучшим основанием станет стена, выполненная из однородных материалов, плотность которых достаточно высока. Если подобную систему планируется устанавливать на рыхлые материалы или те, чья конструкция предполагает наличие ячеек, то к ним дополнительно следует подобрать особые крепежные элементы.

Несущий каркас

В качестве данной конструкции обычно выступает приспособление из стали или алюминия, на которое в дальнейшем монтируются элементы навесного фасада. Учитывая, что крепление на раствор в этом случае становится неактуальным, проблема перепадов высоты при создании навесной фасадной системы решается сама собой, так как каждый элемент фиксируется автономно от остальных, а потому не оказывает какого-либо давления на соседние плиты, даже самые крупные.

Теплоизоляция

Специальный утепляющий слой из особого материала позволяет обеспечить надежную защиту здания от переохлаждений даже в самые лютые морозы, тем самым уменьшая расходы на отопление. Материал для создания теплоизоляционного слоя должен подбираться особенно тщательно, так как если утеплить выбрать неправильно, он постепенно разрушится под воздействием воздуха и влаги, настолько, что станет перекрывать воздушный зазор, чего допускать ни в коем случае нельзя. Впрочем, установку теплоизоляционного слоя можно при необходимости опустить – такое возможно в том случае, если температурный режим в здании и так соответствует всем действующим нормам.

Воздушный промежуток

Единственный из слоев фасадной системы для вентилируемых фасадов, являющийся нематериальным, но в то же время одним из самых важных в конструкции. Именно благодаря ему создается перепад давления между улицей и помещением, параллельно такой воздушный поток выполняет функцию своеобразной вытяжной трубы, устраняя лишнюю влагу и предохраняя тем самым здание от сырости.

Защитный экран

Таковым именуется изготовленный из натурального камня внешний слой вентилируемого фасада, который выполняет защитные и декоративные функции. Такая облицовка предохраняет внутренний слой утеплителя от внешних воздействий, в том числе перегрева под прямыми солнечными лучами.

Внешний слой навесного фасада, изготовленный из натурального камня различных пород позволяет создать уникальный архитектурный облик здания, скрыть даже самые существенные дефекты и придать строению респектабельный вид.

Технология монтажа вентфасада с воздушной прослойкой

Вентзазор в вентилируемом фасаде монтируется на внешних стенах здания следующим образом:

• первый этап заключается в
  проведении подготовительных работ. Этот этап не предполагает проведение сложных
  работ. Он заключается в демонтаже всех навесных элементов с фасада здания, а
  также в устранении имеющихся дефектов в виде трещин с помощью специальной
  шпаклевки и штукатурки;
• разметка фасада. В рамках этого
  этапа происходит замер стен, а также расстановка маяков. Эти элементы будут
  служить в качестве основных ориентиров при проведении монтажных работ;
• работы по монтажу элементов
  каркаса. После предварительной подготовки и разметке стены начинаются работы по
  установке конструктивных элементов каркаса будущего навесного фасада. Для этих
  целей применяются прочные металлические профили, отличающиеся высокой
  стойкостью к коррозии;
• работы по креплению внешних
  элементов здания. После завершения работ по монтажу каркасных составляющих,
  потребуется приступить к установке других функциональных элементов (водоотливов,
  откосов, сточных труб, термопрокладок и так далее);
• утепление стен. Для утепления
  здания используется специальный утеплитель, который может быть изготовлен из
  самых разных материалов. Материал и толщина утеплителя подбирается с учетом
  специфики строения, а также климатических условий;
• монтаж парозащиты и ветрозащиты. Такие
  защитные пленки крепятся непосредственно к утеплителю с помощью специальных
  дюбелей. С целью обеспечения необходимой герметичности стыков между пленок,
  применяется специальная клейкая лента;
• финальная отделка внешних стен. Декоративные
  фасадные панели монтируются так, чтоб они не имели прямого контакта с
  утеплителем и пароизоляцией. Благодаря наличию небольшой воздушной прослойки
  достигается существенно повышение качества теплоизоляции внутренних помещений
  строения. Кроме того, это создает дополнительную надежную шумоизоляцию.

Фасадные системы: разновидности

Различают подконструкции навесного фасада по материалу изготовления:

• алюминиевая навесная вентилируемая фасадная система;
• оцинкованная подсистема НВФ;
• нержавеющая фасадная система.

Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:

1. термическое расширение;
2. стойкость к коррозии;
3. вес.

Выбирая между системами необходимо учитывать эти особенности.

Термическое расширение металлов

Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.

Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это овальные отверстия в кронштейне.

Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.

И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.

Стойкость к коррозии

Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.

Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.

Алюминий занимает среднюю позицию по способности противостоять коррозии. Алюминий в высоко агрессивных средах можно применять только с условием анодирования или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах алюминиевые фасадные системы можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.

Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).

Вес системы вентфасада

Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.

1. Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
2. Алюминиевая система весит от 3 кг/м2.

Алюминиевая система получает два балла, стальные по одному.

Стоимость подконструкции вентилируемого фасада

В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.

Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.

1. Алюминиевая система будет стоить 500-600руб/м2.
2. Оцинкованная – 300руб/м2.
3. Оцинкованная крашенная –  от 480- 550руб/м2.
4. Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
5. Полностью из нержавейки – от 2500руб/м2.

Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная крашенная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.

Архитектурная составляющая

Изобилие облицовочных материалов вентфасада и их комбинирование позволяет разработать уникальный архитектурный облик здания. Например, широкий выбор облицовочных материалов дает преимущества для качественной и грамотной корректировки внешнего вида уже существующей постройки, отмечают в AFI Development. С помощью навесных вентилируемых конструкций можно превратить практически любое старое сооружение в современное здание с интересным архитектурным решением, что особенно актуально для проектов редевелопмента. При этом все прежние дефекты поверхностей, как то: отклонения от плоскости в горизонтальном и вертикальном направлении, а также нарушения целостности прежней отделки, скроются под системой новых конструкций.

Основное преимущество навесных систем главный архитектор проектов Градостроительного института пространственного моделирования и развития «Гипрогор Проект» Иван Брызгалов видит в практически безграничном разнообразии материалов, форм и фактур, что значительно расширяет возможности архитектора.  В целом, если рассматривать фасадные решения современной городской застройки, приблизительно в 80% случаев это будет именно навесной фасад. В плане простора для архитектурного творчества навесные фасады однозначно лидируют, поскольку предоставляют возможность реализовать практически любую идею.

– Именно это многообразие, на мой взгляд, обеспечило вентфасадам высокую популярность у застройщиков, – считает архитектор. – Полагаю, что эта тенденция будет продолжена в обозримом будущем.

Навесной вентилируемый фасад – это эпохальная технология, считают архитекторы Елена и Игорь Каширины. Он дает огромную свободу в проектировании и творчестве для архитектора, потому что в буквальном смысле «отрывает» внешнюю оболочку здания от несущего каркаса постройки и позволяет делать с ней что угодно. Например, с помощью навесного вентилируемого фасада очень легко комбинировать практически любые отделочные материалы: кирпич – фасадные панели – камень – металл – стекло – керамика

Что еще более важно, есть возможность создавать рельефный или даже объемный фасад. Одни из самых ярких примеров – работы Заха Хадид Аркитектс (Zaha Hadid Architects)

Если посмотреть на их здания в разрезе, зачастую сложный внешний объем создается именно за счет внешней оболочки, в то время как несущие конструкции здания более геометричны.

 В проекте нового бизнес-центра на Калужском шоссе  всю красоту создают навесные фасады

В целом за последние годы технологии создания вентилируемых фасадов шагнули далеко вперед, говорит Михаил Беляков. Появились бесшовные панели из фиброцемента, которые позволяют исключить попадание дождя и снега внутрь. Также на рынке можно найти панели из прессованной каменной ваты и компакт-ламината высокого давления на базе особых видов бумаг. При помощи них можно создать перфорированный фасад, а также наносить цифровую печать и получать уникальное изображение на всей поверхности. Кроме того, они имитируются под камень и дерево. Еще одно интересное решение — это нестандартные металлокассеты, которые изготавливаются с применением лазерной резки либо перфорирования, совмещая интересный внешний вид с высокими защитными свойствами от неблагоприятных погодных факторов. Работая с таким материалом, можно превратить объект в настоящий арт-проект.

– В последнее время навесные фасады позволяют наносить индивидуальные уникальные принты или графику на свои поверхности, и мы рады этим воспользоваться, – рассказала директор по продукту «Сити-XXI век» Мария Могилевцева-Головина. – Например, на нашем будущем объекте – в миниполисе Серебрице – будет реализован индивидуальный рисунок граффити, который мы выбрали вместе с будущими жителями.

Виды подсистем вентфасада

Подсистемы бывают более надёжные, из стали с гарантией от 45 лет эксплуатации до 50 по технологии, но на практике могут прослужить и больше, ведь нержавейка как металл не боится агрессивной среды с применением состава сплавов AISI 430 или более стойких 304 или 201 и других.

Вентилируемый фасад наших зданий, другие подсистемы остекления из алюминия или конструкции из оцинкованной стали внешне очень схожи

Бывают с полимерным порошковым покрытием или комбинированные, эксплуатация которых также может доходить до срока службы 45-50 лет, однако с нержавеющей сталью потягается пожалуй только анодированный алюминий, что по стоимости превышает саму сталь и не совсем разумно.

Какие преимущества имеют навесные вентилируемые фасады?

Популярность навесных вентилируемых фасадов объясняется несколькими причинами:

• удобством и достаточной простотой проведения монтажных работ;

• видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;

• небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;

• отсутствием «мокрых» процессов и возможностью вести работы в любое время года;

• долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;

• простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.

Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:

• если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
• повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
• снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
• надежная защита металлических конструкций как самой системы, так и дома от коррозии;
• установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.

Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.

Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Технология монтажа

Технологический процесс обустройства вентфасада разделен на несколько этапов. Кратко рассмотрим все основные направления работ.

Подготовка

Этот этап подразумевает такие работы:

• Очистку фасада от различных креплений и других конструкций, мешающих монтажу.
• Удаление обветшалой облицовки.
• Расчет и закупку материалов.

Важно заметить, что приобретать материал, особенно облицовку, следует с небольшим запасом

Монтаж каркаса

Для установки каркаса обычно используется алюминиевый профиль. Но для облицовки высотных зданий или применения тяжелого отделочного материала (гранитные или другие плиты), целесообразно применение стальных профилей. При отделке частого коттеджа деревянной вагонкой применяется обрешетка из аналогичных брусков.

Монтаж утеплителя

Технология укладки теплоизоляции такая:

• Утеплитель плотно укладывается между рейками каркаса и дополнительно крепится пластиковыми дюбелями со специальной головкой.
• Сверху монтируется слой ветровой защиты. Эту функцию выполняет пароизоляционная пленка, которая укладывается внахлест.

После этого можно приступать к заключительному этапу.

Установка облицовки

В качестве облицовки для навесных систем используется множество материалов и у каждого своя технология крепления. Это может быть:

• Крепление оцинкованными саморезами.
• Применение скрытых кляймеров.
• Использование специальных клеящих составов.

Таким образом, каждая навесная фасадная система, несмотря на общую технологию монтажа, является индивидуальным проектом для каждого строения.

Популярность применения навесных фасадов вполне оправдано своим удобством монтажа, простотой обслуживания и вполне разумной ценой. Каждый производитель прилагает к своей продукции подробную инструкцию по сборке и обслуживанию навесной конструкции. Можно смело утверждать, что повсеместное применение таких систем уже не за горами.
