Сифон для мойки: конструкция, назначение, особенности монтажа своими руками

Смысл сифона

А зачем нужен сифон? Можно ли подключить мойку на кухне без сифона, сразу по гибкому шлангу к канализации?

В принципе можно. Только согните шланг в виде буквы «S» и закрепите хотя бы изолентой. Но будьте готовы, что сливаться будет отвратительно .

Водяная преграда, препятствует воздушному сообщению между канализацией и вашей квартирой.

Просто купил вчера мойку TEKA Centro 45, к ней в комплекте шёл сифон, так конструкция получилась огромная. Может есть отдельно что-то получше, чем то что в комплекте?

«Сифон» выполняет роль водяного затвора. Он может быть выполнен в виде «стакана» с отвинчивающимся дном, в виде U-образной трубы и просто согнутый гофр. На «продвинутых» мойках в целях экономии места применяется следующая конструкция: сначала от слива идет горизонтальный отвод в сторону стены и уже там устанавливается сифон. Получается, что непосредственно под чашкой занято меньше 10 см, а все остальное смещено почти вплотную к задней стенке шкафчика. Если сифон U-образный, то получится еще компактнее, если развернуть его в плоскости стены. Именно так устроено в мойке Alveus Futur, которую я вчера приобрел. Однако у меня нет полной уверенности в том, что участок горизонтальной трубы между сливом и водяным затвором (160мм длиной) не будет накапливать запахи. Практика покажет.

Источник

Шаг 1. Демонтаж старого сифона

Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

Сифон для раковины размеры

Казалось бы, сифон для раковины, это такая мелочь, однако не стоит на такие детали смотреть свысока. Дело в том, что сифон не просто соединяет слив раковины, но и выполняет функцию преграды для неприятных запахов, которые исходят из канализации. Сифон для раковины бывает нескольких видов: бутылочный, трубный и гофрированный.

Бутылочные сифоны получили такое название именно потому, что зрительно напоминают бутылку, они имеют люк, который открывается, что помогает при очищении сифона от скопившегося мусора.

Гофрированные модели по внешнему виду схожи с «гармошкой». Они легко растягиваются и сжимаются, в зависимости от необходимости изменения длины при монтаже. Однако такую модель надо регулярно прочищать без использования агрессивных чистящих средств, так как гофрированный сифон для раковины изготавливается из пластика и очень чувствителен к химии.

Что касается длины и регулировки по высоте, то как правило бутылочный и трубный сифоны раздвигаются в диапазоне от 5 до 10 см. Бывает, конечно, и больше, и меньше, но стандартные показатели именно такие.

Также часто возникает вопрос относительно диаметра слива и подключения. Диаметр слива, для которого подбирается сифон, как правило, от 3,2 до 4,8 см. Что касается диаметра подключения, то здесь стандарт – 3,2 – 4 см.

Установка сифона: пошаговая инструкция

Работу выполняют в соответствии со схемой, предоставляемой производителем. Редкие модели выпускаются в собранном виде. Часто необходимо выполнять сборку самостоятельно.

Сборка и монтаж системы

Производится монтаж устройства с применением комплектующих. При этом колба или труба с коленом располагается под раковиной. Сетка и крепежный элемент соединяются с выпуском сифона, который подводится с нижней стороны мойки. Затем посредством пластиковых гаек фиксируются остальные элементы конструкции.

Особенности установки слива с переливом

Это второй этап монтажа, он выполняется после сборки основного узла гидрозатвора. Если решается вопрос, как установить сифон для раковины с переливом, следует подключить трубку ко второму (свободному) отводу, расположенному на выпускном элементе сифона. Другой торец фиксируется на дополнительном отверстии раковины/ванны посредством специального крепежа.

Проверка работоспособности

Когда сборка окончена, открывают кран. Следует долго спускать воду. Причем желательно менять ее температурный режим, что позволит проверить действие уплотнительных прокладок в условиях перепадов температур. Если через 10-15 минут сифон не начал протекать, значит, он готов к эксплуатации.

Сифоны Unicorn

Компания МастерПроф являясь эксклюзивным партнером завода Unicorn имеет в своем ассортименте широкий перечень номенклатуры данного бренда.

Сифоны компании Юникорн – это новое поколение сифонов на рынке России.

Изначально при проектировании сифонов основной упор был сделан на удобство конечного пользователя. Таким образом сифоны под брендом Unicorn приобрели ряд уникальных преимуществ:

  1. Завод Юникорн первым в России начал производство сифонов с интегрированными прокладками из термоэлстопласта. Это нововведение позволило конечному потребителю тратить значительно меньше времени на сборку сифона, а магазинам, продающим данные сифоны позволило избежать большого количества брака, связанного с недоукомплектацией.
  2. Сифоны с выпуском 3 ½ для кухонной мойки изначально были сделаны универсальными и подходят для всех производителей моек. В комплекте идут переливы сразу круглой и прямоугольной форм.

Сифон изготовлен из качественного первичного полипропилена. Полипропилен более эластичный материал чем пластик. Для сравнения многие производители, для удешевления подмешивают мел и вторичный пластик. Все прокладки для сифонов Юникорн изготовлены из термаэластопласта (данный материал используют для панелей автомобилей,зубных счёток и т.д), данный материал не подвержен механическим воздействиям и не меняет своих характеристик при воздействии температуры. За счёт надёжных прокладок сифон можно разбирать до 50 раз, в то время как другие производители используют прокладки из резины или ПВХ. При разборе таких сифонов прокладки быстро выходят из строя и сифон начинает протекать. Плоский сифон для ванны Юникорн на момент его появления являлся самым низким сифоном среди российских производителей. Данный сифон подходит для ванн и душевых поддонов установленных на высоте не менее 8,5 см. Все сифоны снабжены универсальной гофротрубой обеспечивающей подключение к трубам канализации диаметром 40 или 50мм. Завод предоставляет гарантию на свои изделия 12 лет!

Усовершенствование сифона с отстойником

Сифон со стаканом-отстойником подсоединяется к системе канализации с помощью гофры, которая в процессе эксплуатации провисает, забивается мусором и грязевыми отложениями, что в свою очередь снижает скорость протекания бытовых стоков.

Избавиться от перечисленных недостатков помогает небольшое усовершенствование конструкции сифона. Гофру заменяют гладкостенной канализационной трубой, имеющей диаметр круглого сечения 40 мм. Замеряется расстояние от бокового отверстия сифона до впускного отверстия канализации.

Отрезается кусок трубы, на один конец которой надевается конусная прокладка. Труба вставляется в сифон и с помощью накидной гайки надежно фиксируется.

Далее на кусок канализационной трубы надевается «сороковка» с раструбом подобранной длины, а затем на нее – переходная муфта (50х40), которая обеспечивает соединение сифона с канализацией.

Вместо трубы с раструбом можно использовать уголки с углом поворота в 30 или 45 градусов. В итоге получается жесткая конструкция, не провисающая в процессе эксплуатации раковины, способная к самоочищению, так как на гладких стенках канализационных труб не оседают загрязнения.

Процесс усовершенствования сифона показан в видеоролике:

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

  • отвертка;
  • ножовка;
  • рулетка;
  • наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

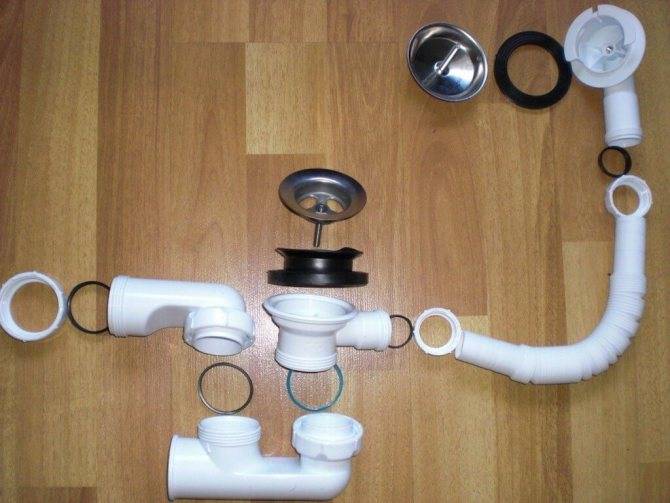

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

  1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
  2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
  3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

  1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
  2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
  3. Поставить винт и закрутить отверткой.
  4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Что предшествует установке

Такое мероприятие, как установить сифон на раковину или иную сантехнику, является обязательным. Ключевым элементом в системе внутриквартирных инженерных коммуникаций является это изделие. На него возложена функция препятствования проникновению неприятных канализационных запахов в помещение кухни или санузла.

Принцип действия этого устройства основан на разнице в давлении жидкостей. Вода, остановившись в трубе, имеющей изогнутую форму, образует естественный затвор, а точнее пробку, запирающую запахи. Одновременно стоки беспрепятственно попадают в канализацию.

Прежде, как крепится сифон к раковине, следует уточнить следующие нюансы:

  1. Диаметр выпускного патрубка, который является частью устройства, непосредственно контактирующей с системой отвода стоков. Предусмотрены определенные стандарты – 32, 40 и 50 миллиметров.
  2. Наличие перелива. Этот момент особенно актуален для тех типов моек, которые снабжены дополнительным сливом, расположенным в верхней части.
  3. Материал изготовления изделия. Это может быть пропилен, поливинилхлорид, латунь, намного реже – бронза.
  4. Не исключено, что потребуется наращивать длину, используя гофрированную или жесткую трубу, поэтому потребуется выполнить замеры между сантехникой и выходом канализации.

Из вышеописанной информации ясно, что сборка простых моделей и процесс, как прикрутить сифон к раковине, много времени не занимает, и не требует наличия специальных знаний. В случае возникновения проблем с монтажом, разобраться с ними можно при помощи сантехника.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

  1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
  2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
  3. Закручивается в решетку винт.
  4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
  5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

Принцип работы и применение

Принцип работы всех сифонов схож: сначала вода из раковины и бытовой техники попадает в трубу, по которой стекает до корпуса слива. Затем она переходит в патрубок-отстойник, а оттуда перетекает в канализацию.

При этом в сифоне образуется водяной затвор, который блокирует обратный ход воды из канализации, а также не дает просачиваться запахам стоков.

«Аромат» канализации может появиться только в том случае, если мойка давно не использовалась, и вода из отстойника испарилась. В этом случае достаточно некоторое время спускать воду, чтобы восстановился затвор, и запах пропадет.

Плоские сифоны используются не только под раковиной. К области их применения относятся:

  1. душевые кабины с невысоким поддоном;
  2. ванны-​джакузи;
  3. подвесные модели умывальников.

Виды сифонов и правила выбора

Функциональное предназначение сифонов состоит, прежде всего, в защите от проникновения неприятных запахов в помещение из внутридомовой канализационной системы.

Несмотря на кажущееся многообразие моделей, принцип действия приспособлений практически одинаков. При отводе использованной воды из различных санитарных приборов, часть ее остается внутри сифона, образуя водную пробку, препятствующую возникновению посторонних запахов и шумов при пользовании канализацией.

Подобные изделия представлены следующими видами:

  • гибким гофрированным шлангом S-образной формы;
  • трубной конструкцией U-образной формы;
  • элементом бутылочной формы.

Основным недостатком конструкции первых двух типов сифонов является отсутствие ревизии, что в значительной мере затрудняет проведение профилактических работ при их обслуживании в процессе эксплуатации.

Такие сифоны чаще всего находят применение для умывальников в туалетных и ванных комнатах. Для кухонной мойки более практичным считается использование изделий бутылочной формы. Их разборной корпус позволяет периодически прочищать емкость гидравлического затвора от скапливающихся остатков пищи и жировых наслоений на стенках сифона.

Определяющим критерием в выборе того или иного вида бутылочных сифонов является, прежде всего, сама конструкция мойки.

В ней может быть предусмотрено дополнительное сливное отверстие в верхней части боковой стенки, служащее для предотвращения перелива воды через край при максимальном заполнении емкости

В этом случае стоит обратить внимание на сифоны с дополнительным переливным патрубком

Для сдвоенных моек подсоединение к канализационной системе может предусматривать наличие одного общего или двух отдельных сифонов для каждого резервуара.

Такие конструкции отличаются несколько усложненной коммуникационной разводкой.

Установка сифона на кухне предоставляет возможность подключения к его сливному патрубку расположенную рядом посудомоечную или стиральную машину. Такая дополнительная опция значительно облегчает процесс подсоединения бытовой техники к канализации, поэтому при выборе подходящего изделия этот момент также не стоит упускать из вида.

При подборе сифона немаловажное значение имеет диаметр его сливного патрубка. Максимально возможный для той или иной модели кухонной мойки размер отверстия обеспечит более быстрый слив утилизируемой воды и предотвратит частые засорения

Максимально возможный для той или иной модели кухонной мойки размер отверстия обеспечит более быстрый слив утилизируемой воды и предотвратит частые засорения.

Инструкции по установке своими руками

Подключение сифона к мойке – относительно простая задача. Справиться с ней без помощи мастера-сантехника наверняка сможет каждый желающий. Однако подойти к этому делу следует ответственно, так как халатное отношение приводит к ряду негативных последствий — протечки под раковиной, зловония и т. д.

Демонтаж старого устройства

Планируя замену сифона, нужно осторожно демонтировать прибор, отслуживший свое, прежде чем приступить к установке нового изделия. Придерживая его снизу, необходимо отверткой открутить винт, расположенный по центру решетки слива

Затем останется отключить патрубок от канализационной трубы

Придерживая его снизу, необходимо отверткой открутить винт, расположенный по центру решетки слива. Затем останется отключить патрубок от канализационной трубы.

В сифоне всегда есть какое-то количество жидкости, поэтому, затеяв разборку, желательно подставить под раковину таз или ведро для улавливания остатков отработанной воды

В процессе демонтажа у многих возникают сложности с отсоединением винта. Со временем он часто намертво прикипает к гайке. Проблема решается путем снятия нижней части оборудования и прокручиванием патрубка. В запущенных случаях придется воспользоваться мощными химическими растворителями.

К дальнейшей работе необходимо подготовить канализационный раструб, хорошо прочистив его внутреннюю поверхность

При этом важно соблюдать меры безопасности, надев латексные перчатки и респиратор-лепесток

Если труба чугунная, может понадобиться небольшой молоток и стамеска. После прочистки лучше прикрыть отверстие раструба на время установочных процедур увлажненной тряпкой или, подходящей по габаритам, пробкой.

Особенности сборки и монтажа

Перед началом установки рекомендуется подробно ознакомиться с инструкцией приобретенного изделия, проверить наличие и убедиться в целостности всех комплектующих элементов. На них не должно быть никаких трещин, сколов, повреждений.

Также нужно приготовить набор инструментов (отвертку, силиконовый герметик, нож, фонарик) и насухо протереть установочные поверхности. Процесс состоит из двух основных этапов – сборки и установки устройства.

Отдельные детали сифона имеет смысл заранее разложить в порядке последующего соединения. Это помогает правильно и быстро ориентироваться при монтаже

Действия выполняются в следующем порядке:

В сливной проем раковины устанавливается защитная металлическая решетка и накладывается плоский уплотнитель. При недостаточной глубине отверстия вместо прокладки можно использовать небольшое количество герметика.

На верхний бортик выпускного патрубка вставляется толстая резиновая манжета, иногда она вклеивается еще на этапе производства, после чего его прижимают к сливу снизу.

В отверстие сетки наживляется длинный винт. Его надежно фиксируют так, чтобы не прокручивался фланец с установленной прокладкой. Если в купленном комплекте нет защитной металлической решетки, патрубок крепится под раковиной пластиковой гайкой.

Сифон в виде колбы, изогнутой трубки или гофры присоединяется к патрубку. На его свободный конец резьбой вниз надевают накидную гайку

Широкой стороной к ней устанавливается конусный уплотнитель в 2—3 см от края.

В раструб на необходимую длину вводится патрубок и осторожно вручную затягивается гайка.

На отводную трубку крепят конусную прокладку с гайкой, подсоединяя ее к сливному проему сифона. Ее свободный патрубок вставляется в канализационный отвод с помощью плотной резиновой манжеты

При несоответствии диаметров труб можно использовать специальные переходники.

После подключения проверяется работоспособность сифона. Для этого включают воду, постепенно открывая кран на максимум. Изделие заполнится жидкостью и образуется гидрозатвор.

Если при диагностике будут замечены протечки, нужно еще раз подтянуть соединения в проблемных местах или же обработать щели герметиком

Правильность выполненного монтажа подтвердит отсутствие течи и хорошая проходимость жидкости через сливное отверстие раковины без какого-либо застоя. При выявлении недочетов необходимо срочно устранить их и провести проверку еще раз.

Назначение сифона

Сифон – очень простое устройство, но выполняет оно сразу несколько важных функций:

  • Основное предназначение – отвод воды из раковины в канализацию.
  • Благодаря наличию характерного изгиба, постоянно наполненного водой, образуется гидрозатвор, не позволяющий попасть в помещение неприятным запахам из канализации.
  • Сифон также препятствует засорению канализационных каналов за счет установленных решеток, а многие модели имеют легкодоступные отстойники. Их периодическая очистка воспрепятствует заиливанию канализационных труб.

Только качественная установка позволит обеспечить выполнение всех этих функций

Поэтому важно знать, как правильно собрать сифон. Но первоначально следует выбрать новую модель в магазине, а разновидностей их не так уж и мало

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

  • отвертка;
  • ножовка;
  • рулетка;
  • наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

  1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
  2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
  3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

  1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
  2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
  3. Поставить винт и закрутить отверткой.
  4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.
