Как заземлить стиральную машину — своими руками (если нет заземления)

Как можно решить проблему

Существует несколько способов, позволяющих заземлить стиральную машинку в квартире и доме:

• соединение корпуса к водопроводу и канализации или батареям отопления;
• вывод отдельной розетки, подключенной к электрическому щитку с заземлением;
• создание системы уравнивания потенциалов бытовых приборов;
• подключение устройства защитного отключения;
• создание собственного контура заземления (в частном домовладении).

Стоит сразу отметить, что первый вариант является рабочим и действенным, но имеет ряд существенных недостатков. Дело в том, что если замкнуть заземляющий провод на трубу с водой, то через некоторое время она прохудится, рискуя затопить соседей снизу. То же самое касается и батарей отопления и канализационных труб. Так что от такого способа лучше отказаться.

Более грамотно будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, пробросив от щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Нельзя сажать заземляющий провод на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант, можно прокинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машинки. Но первый вариант является более эстетичным и правильным.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83 ПУЭ (см. Главу 1.7 ПУЭ).

Принцип работы системы уравнивания потенциалов состоит в том, что корпусы всех металлических бытовых электроприборов и узлов, включая стиральную машину, соединяются между собой токопроводящими проводниками. В этом случае потенциал равномерно распределяется между ними, и по принципу наименьшего сопротивления будет миновать тело человека. Эта схема достаточно проста и ее вполне можно сделать самостоятельно.

Также выходом из ситуации, если нет заземления или если провод двухжильный может послужить подключение так называемого УЗО, то есть устройства защитного отключения. Принцип его работы основывается на более высокой чувствительности к токам утечки и более быстром срабатывании относительно защитных автоматов. Это устройство спасло много жизней. Так как при пробое на корпус машины УЗО фиксирует изменение значения токов в фазном и нулевом проводниках, и из-за изменения наведенных магнитных потоков в сердечнике незамедлительно срабатывает.

Этот вариант является на данный момент самым распространенным и безопасным среди всех вышеперечисленных. К тому же он полностью соответствует всем требованиям и правилам электробезопасности.

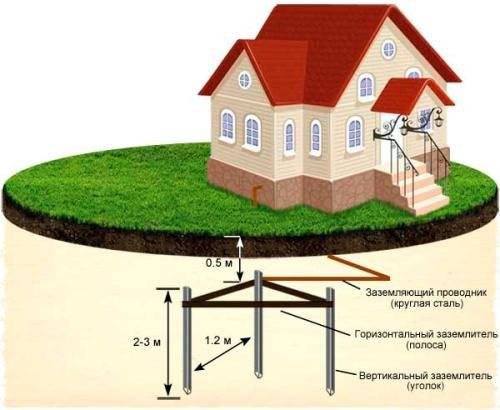

В случае, если требуется выполнить заземление не только машинки, но и частного дома, в котором двухпроводная электрическая схема, требуется сделать собственный контур, к которому можно будет подключить заземляющий проводник и протянуть его до вводного щитка. Для этого возле дома нужно будет выкопать канаву в виде равностороннего треугольника, каждая сторона которого должна быть длиной не меньше трех метров и глубиной около пятидесяти см. Одна из вершин должна быть направлена в сторону дома, как показано на фото ниже:

Затем по вершинам в землю забиваются металлические штыри, длиной по 3 м каждый, которые обвариваются между собой металлической полосой. После этого нужно от получившегося контура прорыть канавку под кабель, который с ним соединяется и идет к щитку. Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и готово.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, в чем опасность, когда отсутствует заземление стиральной машинки:

В заключение хотелось бы отметить, что сделать заземление стиральной машины своими руками можно (при условии, что они растут из нужных мест), благо в интернете существует множество фото и видео по данной тематике. Однако, все же, нужно помнить, что электрический ток не прощает невнимательность. Поэтому, если есть какие-то сомнения, то лучше обратиться к специалисту.

Будет полезно прочитать:

• Как подключить стиральную машину
• Как выбрать УЗО для квартиры
• Причины поражения электрическим током

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Это уже указано выше, но следует повторить, что метод не является безопасным и от его применения можно сильно пострадать.

Стираете-ли вы вручную?

О-да!Нет

Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

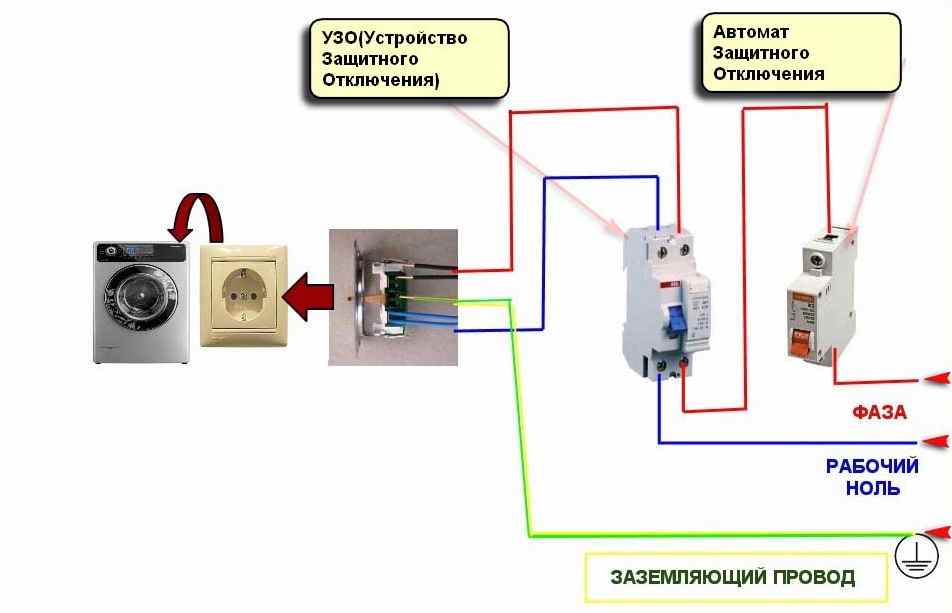

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

• синий с нулевым значением присоединяют к аналогичной шине;
• к УЗО подключается провод, фазы которого красные;
• заземляющие жилы, что имеют жёлтый или зелёный цвет (зависит от модели щитка) и подключаются к нулевой шине.

При заземлении используется следующий перечень инструментов:

• нож (можно любой, от кухонного до охотничьего);
• плоскогубцы;
• розетка с предварительно подключенным заземлением;

• отвертка с датчиком тока на ручке;
• трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла. Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.

Перекрываете кран подачи воды после стирки?

О-да!Нет.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хорошим для дома будут автовыключатели класса «С». Он способен пропустить ток в 7-10 раз выше нормативов, при этом не сгорев. Для хорошей установки данного прибора настоятельно рекомендуется обратиться к специалисту, чтобы не перевести деньги в никуда.

Своими руками

Покупка стиральной машины – мероприятие не из дешевых, и в целях экономии многие подумывают попробовать установить стиральную машину своими руками. Это не самая удачная идея, ведь некачественная самостоятельная установка чревата различными последствиями: от штрафов и до прямой угрозы жизни и здоровью.

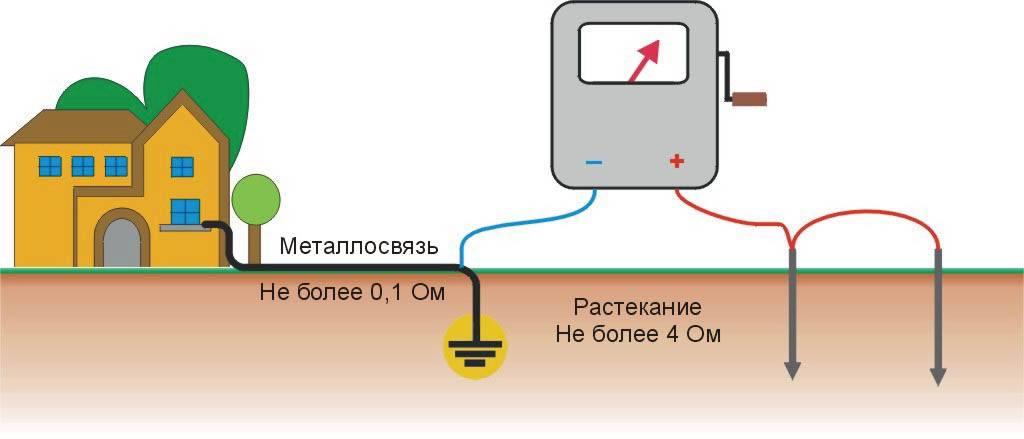

Но в условиях правильного заземления, при сопротивлении растекания тока не больше 4 Ом, никаких проблем возникнуть не должно. Существует несколько документов, которыми регламентируется устройство заземления в жилых домах, но ни в одном из них не сказано, что этим процессом обязанная заниматься какая-либо официальная организация. То есть, если установка машинки будет осуществляться своими силами, но по всем правилам и предписанным нормам, то возможность каких-либо ЧП исключена.

С другой стороны, если проверенное и принятое энергетической службой заземление всё равно привело к аварии, вы имеете полное право на возмещение ущерба, что невозможно, если заземление проводится самостоятельно. Даже если вы делали установку в соответствии с заказанным и одобренным энергетиками проектом, по опыту известно, что подавать в суд – дело бесполезное. Судиться имеет смысл при условии проведения работ коммерческой фирмой, но стоимость таких услуг влетит вам в копеечку.

Делаем заземление в частном доме

Если у вас собственный дом, где нет отдельного заземления, то вопрос как заземлить новую стиральную машину решается весьма просто. Свой дом — это отдельная крепость, где каждый хозяин может делать все, что ему захочется, но не в нарушении существующих нормативов ГОСТ. Перед тем как начинать работы, обязательно проконсультируйтесь с действующим электриком из числа знакомых или соседей, можно пригласить его из ЖЭКа.

Внутреннюю проводку надо делать аналогично вышеописанным вариантам, а подключение осуществлять на свой личный электрический щиток. Частный дом имеет ряд преимуществ в организации заземления своими руками, место вокруг дома принадлежит вам и никто не будет против установки новой конструкции.

Вот подробные действия как сделать заземление своими руками:

1. Готовим три отрезка старой водопроводной трубы длиной 1,5 м — максимальная длина должна быть не менее глубины, на которую промерзает грунт в зимний период.
2. Один конец заостряем, сделав конический спил, затем сверлим отверстие диаметром 5—10 мм на высоте одной трети от нижнего конца.

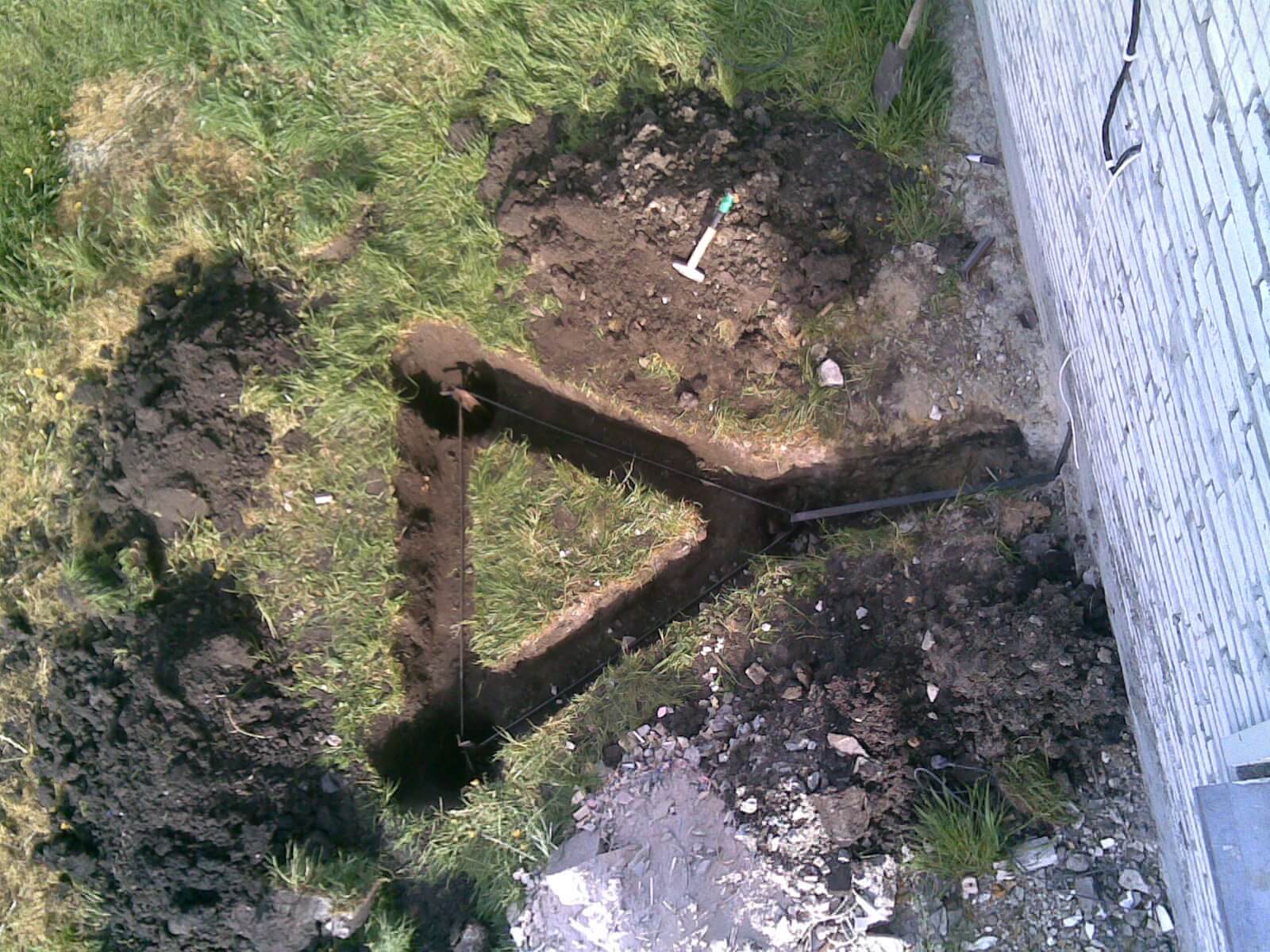

3. Выкапываем яму глубиной до 60 см и шириной 1,5х1,5 м.
4. Вбиваем трубы на расстоянии 1,2 м друг от друга в виде треугольника таким образом, чтобы верхний конец был на 15 см выше дна ямы.
5. Берем уголок или арматуру, разрезаем на три части, замер делаем по концам забитых труб и соединяем всю конструкцию в единое целое.
6. К верхней части привариваем заземляющий провод, идущий от электрического щита, расположенного в доме.
7. Этот провод, сделанный из металлической проволоки крупного сечения (не менее 0,5 см), подключаем к шине PE.

Заземление всей электрической домашней сети сделано, засыпаем яму и укладываем дерн на место, габариты обозначаем любым удобным способом.

В заключение еще один небольшой совет: лучше раз сделать надежное и правильное заземление, чем потом сетовать, что не уберегли дорогую бытовую технику, и она перегорела.

Что делать в квартире

Итак, все работы по прокладке отдельной линии и установке розетки в квартире вы выполнили своими руками. Осталось сделать подключение к земле. Если в электрощите имеется заземляющая колодка, то все просто и понятно. Подключаем третий земляной провод к ней. Если же такой колодки нет и в наличии только два провода, ноль и фаза, то для того, чтобы все сделать все правильно, следует обратиться к электрикам обслуживающей дом организации.

Вполне возможно, что, несмотря на то, что в квартиру заходит только два провода электросети, в силовом щите на лестничной площадке может находиться заземляющая шина. В этом случае электрик сможет быстро сделать нужное подключение. Это обойдется недорого, так все основные работы вы уже успели сделать своими руками. Если все же такой шины нет, то возможны другие варианты.

Эти варианты нельзя назвать лучшим решением, но все же их рассмотрим. Самый простой выход — это использование в качестве заземляющей цепи водопроводных труб или труб центрального отопления. Для этого участок трубы необходимо тщательно очистить от краски или ржавчины. Для надежного контакта на это зачищенное место накладывается хомут с затягивающим винтом, к которому нужно выполнить подключение провода. Такое решение имеет большие минусы. Во-первых, происходит ускоренный износ труб из-за блуждающих в них токов, что чревато протечками и скорой необходимостью замены этих труб. Во-вторых, в случае пробоя изоляции можно получить удар электрическим током при их касании. Можно представить, что произойдет, если такое подключение будет производиться всеми соседями.

Еще один вариант — использование в качестве земли нулевого провода. В этом случае в силовом щите третий провод, идущий от розетки для стиральной машины, подключается к нулевому проводу электросети. Однако существует опасность, что при ремонтных работах вне квартиры перепутают эти провода местами. Такую ситуацию нельзя сбрасывать со счетов. В таком случае на корпус машины попадет максимальное напряжение сети, что крайне опасно для жизни.

Главные требования к заземлению

Поэтому при отсутствии возможности подключения к заземляющей шине в щите на лестничной площадке, для обеспечения безопасности нужно обязательно ставить УЗО. Это будет оптимальным решением.

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Заземление стиральной машины

Получить удар электрического тока — вещь не из приятных, иногда могут быть даже весьма печальные последствия. Даже «щипание» током вызывает плохие ощущения. А самое неприятное — это когда такие гадости преподносит вам ваш помощник — стиральная машина. Именно необходимо произвести заземление стиральной машины.

Вы скажете: «Моя новенькая и современная стиральная машина не может биться током!». Это не совсем верно. У многих электропроводка в квартире двух проводная — фаза и ноль. В машинке установлен сетевой фильтр, который представляет собой два конденсатора с общей точкой на корпусе машинки. Один конденсатор соединяет корпус и фазный провод, а другой – корпус и нулевой провод. Сетевой фильтр располагается на вводе электропитания.

Производители современных стиральных машин думают, что подключаться их «детища» будут только в трехпроводную электрическую сеть — фаза, ноль и защитный проводник PE. В таком случае ничего плохого в сетевом фильтре, соединяющего корпус стиральной машины с фазой и нулем, нет. Общий провод приобретает потенциал в 110 вольт, но мощность его невелика, и весь заряд без последствий стекает с корпуса машины на защитный нулевой провод РЕ.

Но реальность нашей суровой жизни такова — в двухпроводной линии 110 вольт на корпусе стиральной машины можно ощутить запросто, получив кратковременный, но очень болезненный разряд при случайном прикосновении.

Даже отсоединив сетевой фильтр от корпуса машинки, вы не решите проблему поражения электрическим током от прикосновения. У стиральной машины существует ещё один способ поразить вас током — это нарушение изоляции электрических проводов. С течением времени изоляция стареет, да и от механических воздействий (трение) изоляция разрушается. Это может привести к попаданию фазы на металлический корпус машинки. Сначала эта «фаза» может быть неполной («пощипывание»), но затем вы сможете получить все полновесные 220 вольт. И это при том, что стиральная машинка чаще всего устанавливается в ванной комнате – помещении с повышенной влажностью, а значит опасностью!

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Повреждённая изоляция — это прямая угроза вашему здоровью и даже жизни. Именно поэтому корпус стиральной машины обязательно должен входить в дополнительную систему уравнивания потенциалов ванной комнаты. Стиральная машина, металлическая ванна или душевая мойка, трубопровод холодной и горячей воды, вентиляционный короб – все это должно быть надёжно соединено между собой (соединение металлическое). Только в данном случае одновременное прикосновение к двум токопроводящим конструктивным элементам не будет вам грозить абсолютно ни чем.

Однако, только одной системы уравнивания потенциалов недостаточно для полной электробезопасности. Ведь у электрического тока есть ещё одна возможность пройти через ваше тело — от корпуса стиральной машины ток будет стремиться через вас попасть на влажный пол. Существует два способа не допустить прохождения тока по данному пути — УЗО и заземление стиральной машины. Оба данных способа можно и совместить.

розетка с заземляющим контактом Заземление корпуса стиральной машины позволяет избежать удара (прохождения через тело) вас электрическим током. При пробое изоляции на корпус — электрический ток уйдёт в заземление, минуя вас.

Но при выполнении защитного заземления, то есть подводе к стиральной машине третьего провода — РЕ, могут возникнуть некоторые затруднения. Водопроводные трубы в качестве заземлителей применять нельзя! Соединять нулевой рабочий и нулевой защитный проводник без устройства повторного заземления тоже запрещено правилами. В итоге, если у вас двухпроводная сеть, вам остается только надеяться, что корпус электрощитка в вашем подъезде заземлен. Иначе с надеждами на заземление корпуса стиральной машины придется расстаться.

Узнать о заземлении электрощита в вашем подъезде можно у электрика в ЖЭКе, ТСЖ и т.п.

Из всего вышесказанного, делаем следующие выводы:

• Если у вас трехпроводная линия, а стиральная машина начала «кусаться», – проверьте целостность цепи защитного заземления. Достаточно просто проверить мультиметром наличие напряжения между корпусом машинки и «фазой».
• Если у вас двухпроводная линия, следует постараться организовать для стиральной машины отдельное заземление и систему уравнивания потенциалов.
• Если заземление выполнить невозможно, надо все же устроить систему уравнивания потенциалов в ванной комнате и включить в цепь стиральной машины УЗО на 30 мА или менее.

Как обезопасить машинку в квартире

Для организации безопасности в ванной комнате при наличии стиральной машинки достаточно выполнить несколько простых действий:

Заземление

Эта мера предосторожности способна избавить от многих негативных последствий, но в то же время сохранить семейный бюджет.
Следить за наличием специальных антивибрационных ножек. Как правило, они изготавливаются из резины, так как будучи диэлектриком, резина не подпустит ток в находящуюся на полу воду (при протечке). Плюс такие ножки не позволят стиральной машинке перемещаться в пространстве, тем самым предотвращают разрыв проводов и шлангов.
Подключать сливной шланг стиральной машинки только через вертикальную трубу 30 – 40 см высотой к системе водоотведения

В противном случае насос может случайно забрать воду обратно в барабан, из-за чего машинка может просто «захлебнуться», протечь и повредить электрику.
Не держать вилку стиральной машинки в розетке круглосуточно. Включил, постирал, выключил. Такова должна быть постоянная процедура. В противном случае любой скачек напряжения в сети может привести сперва к малым, но в процессе эксплуатации — и к вполне серьезным последствиям.

Плюс такие ножки не позволят стиральной машинке перемещаться в пространстве, тем самым предотвращают разрыв проводов и шлангов.
Подключать сливной шланг стиральной машинки только через вертикальную трубу 30 – 40 см высотой к системе водоотведения. В противном случае насос может случайно забрать воду обратно в барабан, из-за чего машинка может просто «захлебнуться», протечь и повредить электрику.
Не держать вилку стиральной машинки в розетке круглосуточно. Включил, постирал, выключил. Такова должна быть постоянная процедура. В противном случае любой скачек напряжения в сети может привести сперва к малым, но в процессе эксплуатации — и к вполне серьезным последствиям.

Особенности заземления в квартире

Если в жилище не предусмотрено заземление, то для его прокладки нужно обратиться в соответствующие инстанции.

Однако если нет времени возиться с бумажной работой и стоять в очередях, то обезопасить квартиру можно своими руками. Если придерживаться правил и делать все согласно инструкциям, то все получится.

Этапы

Самый правильный и проверенный способ установки заземляющего устройства предполагает прокладку трехжильного кабеля от распределительного щитка питающего квартиру. Подключение производится в несколько этапов:

• Первым делом потребуется установить 2 шины — ноль и землю, если они не предусмотрены ранее.
• Затем к этим контактам будет подключаться проводка для бытового оборудования.
• В розетке следует заменить кабель на трехжильный, желательно с медными жилами.
• После этого подключают провода по такой схеме: минусовой провод протягивают от розетки к нолю коробки, плюсовой провод розетки к фазе, посредством автоматики и устройства защитного отключения (УЗО). А заземляющую розеточную жилу подключают к заземлению в щитке.

Варианты

Существует несколько вариантов, как самостоятельно решить данную проблему, однако не все они являются вполне законными или безопасными. Чтобы заземлить стиральную машинку используют следующие методы:

1. Выводят индивидуальную розетку и подключают к распределительному щитку, в котором имеется заземляющая шина.
2. Используют различные системы защиты типа УЗО или автоматы.
3. Методом распределения потенциальной энергии бытовой техники.
4. Соединяют корпус машинки с металлическими коммуникациями — водопроводами, канализационными трубами или системой отопления.

Последний способ не является законным, поэтому его лучше использовать в крайних случаях или временно, пока не будет постоянной заземляющей системы.

Рекомендации

Не стоит использовать систему отопления в роли заземления длительный период, так как со временем металлические трубы под воздействием электрического тока начинают портиться, а метал быстрее поддается коррозии. Это касается водопровода и канализации.

Лучше всего использовать законные методы и доверить установку заземления опытным специалистам. Это избавит от лишних проблем и обезопасит квартиру.

При самостоятельном монтаже не стоит забывать о правилах безопасности в работе с электричеством.

Ошибки

Многие жильцы коммунальных квартир совершают практические одни и те же ошибки. Самые распространенные из них:

• использование системы ТТ без защитной системы отключения;
• когда заземляющий провод не имеет связи с нулевым проводником;
• установка заземляющего контура, без замеров сопротивления;
• использование коммуникаций водоснабжения, теплосети или канализации.

Надо ли заземлять бытовые приборы

Многие пользователи сомневаются в целесообразности заземления, но уверяем вас, что для безопасного использования надо заземлить всю электротехнику в доме — от чайника до такой бытовой техники, как стиральный агрегат, холодильник или шикарный телевизор.

Современные дома нового поколения имеют стационарное заземление — это можно определить по специальным трехфазным розеткам подключения к общей сети. Дома более ранней постройки заземлением не оборудованы, провод приходится прокладывать самостоятельно, поэтому, как заземлить стиральную машину и каким способом это лучше сделать — вопросы довольно актуальные.

Для скептиков приведем несколько примеров:

1. Машинка с сетевым фильтром при подключении к сети, где отсутствует заземление, будет накапливать на корпусе напряжение величиной 110 V, при касании можно ощущать сильное покалывание.
2. При нарушениях изоляционного слоя провода на корпусе уже будет 220 V — при касании вы получите хорошую встряску, если агрегат установлен в ванной комнате и на полу разлита вода, то летальный исход может иметь место.
3. Заземление гарантирует защиту нежной электронной начинки от скачков напряжения, а также от удара молнией в антенну на крыше здания.

Вот почему нужно грамотно заземлять все электрические приборы и технику в вашем доме — это безопасность для всех проживающих и установленной бытовой техники.

Еще встречаются дома, где нет заземления, а вы проживаете на третьем этаже, и тянуть провод к земле нерентабельно. Тогда проблему решаем с помощью системы уравнивания потенциалов. Она довольно проста и основана на том, что все предметы, питающиеся электрическим током или способные его проводить, соединяются в единую систему с помощью металлических проводов.

Теперь, если одновременно коснуться корпуса стиральной машины и смесителя, то электрический ток не пойдет через ваше тело. Обязательным условием является установка отдельного автомата на вашу помощницу, чтобы при любом сбое она сразу отключалась от квартирной сети.

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

• в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
• после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
• для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
• N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Зачем заземлять стиральную машину

Рекомендуется заземлять любую электротехнику, используемую в помещении. Особенно внимательным стоит быть к оборудованию, расположенному в местах с высокой влажностью – на кухне и, тем более, в ванной комнате.

При эксплуатации могут возникать такие риски использования стиральной машины:

1. Если человек соприкасается  с проводящими ток деталям системы отопления или водопровода и внешними стенками неисправной машины, то он  «включается» в электросеть и пропускает через себя ток. При этом страдают все ткани по ходу движения электричества.
2. Даже без прикосновения к предметам можно ощутить неприятный разряд при контакте с машиной. При повышенной влажности в помещении, разлитой на полу воде и обуви, не обладающей изоляционными свойствами, сохраняется риск замыкания цепи.
3. У электроприборов, не имеющих заземления, часто возникают нарушения в электронных системах, что значительно сокращает срок эксплуатации.
