Заливка фундамента — пошаговая инструкция по проведению строительных работ

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ. Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

Сколько стоит свайный фундамент с ростверком

Перед тем, как построить дом, все сталкиваются с выбором типа основания. Все мы привыкли на протяжении многих лет к известным вариантам фундамента, которые нам известны как свайный, плитный, столбчатый и ленточный. Но вот добавился новый вариант свайно-ростверкового основания. Он вытекает из довольно известного свайно-ленточного вида.

Особенностями такого фундамента является приподнятая лента самой основы на 15 см от грунта, с наличием расширения в конце опор. Хотя основание появилось совсем недавно, многие застройщики выбирают именно этот тип базы.

Особенно, свайное основание, имеющее монолитный ростверк. Это не удивительно, время показало его прочность и долговечность, если сравнить с другими целостными базами.

Область применения плитного фундамента

Рассматривая плитный фундамент в сравнении со свайным или ленточным, можно сделать вывод о целесообразности применения первого в следующих ситуациях:

  • при проведении работ на сложных грунтах;
  • в домах, где не предусмотрено наличие подвала или устройство высокого цокольного этажа;
  • в постройках, в которых фундамент служит основанием пола. При этом под плитой фундамента необходимо организовать надёжную тепло- и гидроизоляцию.

В зонах сильного промерзания грунтов морозоустойчивые плитные фундаменты являются отличной альтернативой фундаментам другой конструкции (в том числе свайным). Именно поэтому такое решение часто применяется в странах скандинавского региона. Развязка плиты с мёрзлой почвой устраивается при помощи теплоизоляции. Можно сказать, что плита фундамента располагается на «матрасе», выполненном из материала, обладающего теплоизоляционными свойствами.

В прошлом для теплоизоляции использовали пенопласт высокой плотности, сегодня на его место пришёл более совершенный материал – экструдированный пенополистирол. На территории России наиболее распространён пенополистирол отечественного производства – Пеноплекс. Среди зарубежных наиболее популярны марки Ursa и Basf.

Конструкция и расчёт армирующего каркаса

Бетон превосходно противостоит сжимающим нагрузкам, но плохо противостоит изгибам и растяжениям. Если говорить о возведении дома на фундаментной плите, то она подвергается:

  • возникновению постоянного изгибающего момента вследствие неравномерности нагрузки на различные части конструкции;
  • периодическому воздействию, связанному с подвижками грунта.

Активно противостоять знакопеременному давлению почвы удаётся с помощью металлического каркаса. Так называемый пояс армирования прекрасно справляется с изгибающими и растягивающими усилиями, в то время как бетон активно противостоит сжатию.

Армирование плитного фундамента выполняют неравномерно, с дополнительным усилением по периметру, а также в зонах расположения стен и колонн (специалисты называют эти участки зонами продавливания). Плита минимальной толщины (до 150 мм) требует однослойного армирования, тогда как более массивные конструкции нуждаются в строительстве усиливающего каркаса.

При определении размера ячейки опираются на расчётную нагрузку. Так, для кирпичных стен арматуру крепят с шагом в 200 мм, тогда как при возведении более легких деревянных или каркасных домов стержни вяжут на расстоянии 250–400 мм. Вместе с тем, ширина ячейки не должна превышать толщину фундаментной плиты больше чем в 1.5 раза. Что касается шага стержней в зонах продавливания, то там его уменьшают в два раза. Подобное усиление каркаса позволяет предотвратить появление трещин в местах примыкания несущих стен и колонн.

Расстояние между прутьями каркаса может быть различным и зависит от площади, которую перекрывает плита

Если при монтировании армопояса длины стержня недостаточно для охвата продольного или поперечного габарита, то его наращивают прокатом такого же диаметра. Соединение выполняют с нахлёстом длиной в 40 диаметров прутка, то есть для арматуры Ø14 мм стык будет равняться 40х14=560 мм.

При каркасном армировании стержни монтируют двумя ярусами, с креплением к вертикальным пруткам. Шаг между этими элементами конструкции может отличаться от ширины ячейки в 1,5–2 раза.

Соотношение площади сечения фундамента и стальной арматуры, уложенной в продольном или поперечном направлении, равняется 0,3%. Минимальный диаметр прутков составляет 10 мм — такие стержни используют для плит со стороной до 3 м. Для более габаритных строений применяют прокат сечением 12, 14 и 16 мм. Для вертикальных стержней используют прутки с минимальным диаметром 6 мм, учитывая способ крепления — сваркой или проволокой.

Ошибки армирования: 1 — запрещено использовать камни в качестве опор каркаса (спейсеров); 2 — воткнутые в землю вертикальные стержни будут способствовать распространению коррозии внутрь плиты; 3 — отсутствует гидроизоляция, препятствующая впитыванию цементного молока в грунт

Подготовительный этап

Еще на этапе разработки проекта будущего дома проводятся исследования, в результате которых определяется качество грунта, глубина залегания грунтовых вод, наличие в верхних почвенных слоях провалов или трещин, возможная угроза разлива близлежащих рек и другие факторы, от которых зависит вид основания дома.

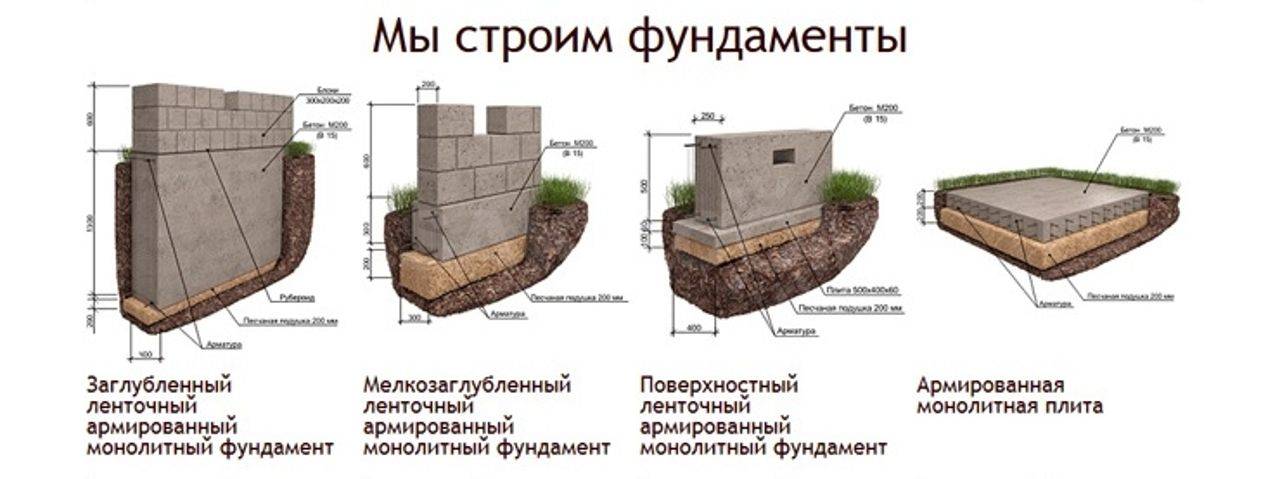

Самые распространенные типы фундамента

В большинстве случаев грунт не пучинистый, то есть достаточно пористый, для того чтобы не удерживать влагу в своих слоях. Это делает возможным вести работы по изготовлению фундамента:

  • монолитного (плитного);
  • свайного;
  • ленточного;
  • заглубленного;
  • мелко-заглубленного.

Территория будущей стройки необходимо освободить не только от мусора, но и от лишних зеленых насаждений.

Кустарник и деревья выкорчевывают так, чтобы избежать появления новой поросли. Теперь можно начинать разметку территории.Прежде чем приступить к осуществлению намеченного, потребуется выполнить некоторые земляные работы. Строительство любого основания начинается с отбивания углов и диагоналей. Использование для этого процесса,как и для разметки основания, специальных приспособлений не потребуется, достаточно будет яркой шнурки или прутков арматуры.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Фундамент плита технология строительства

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Плита обычная

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

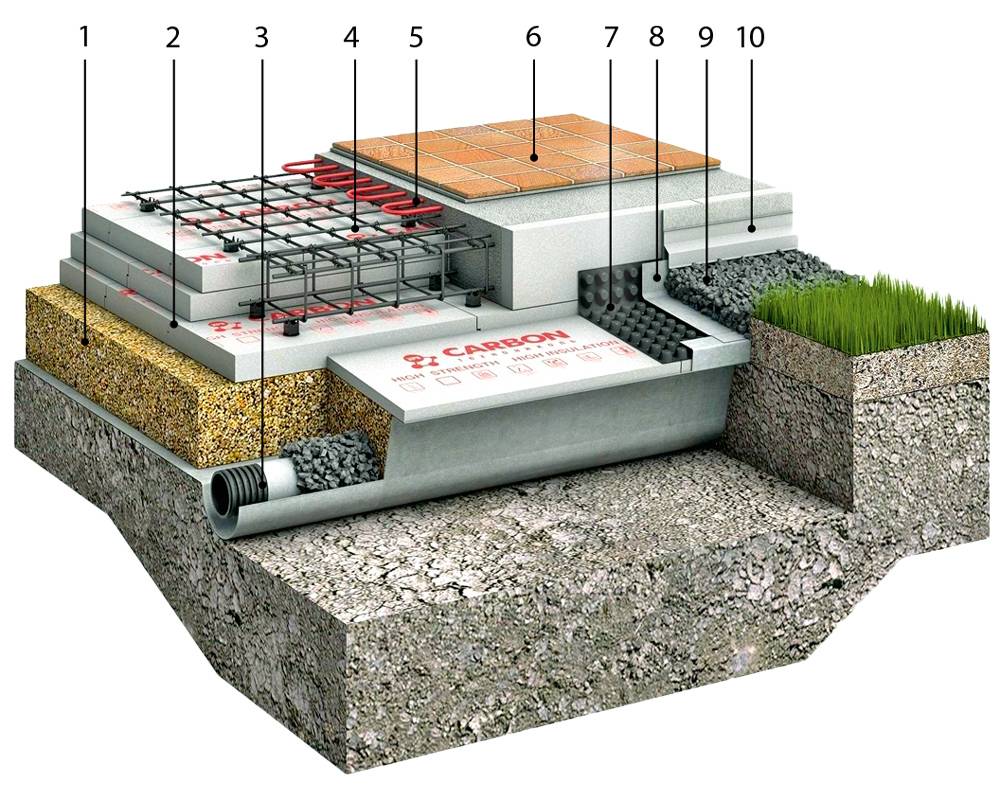

Утепленная шведская плита

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Что не нужно делать при возведении опалубки и армировании

На данном этапе также совершаются грубые ошибки, на которые стоит обратить внимание. Ошибка пятая: Опалубка из отходов либо её отсутствие

Ошибка пятая: Опалубка из отходов либо её отсутствие

Начать следует с того случая, когда бетон заливается сразу в траншеи. Это распространённая практика в частном строительстве. Застройщик ориентируется на экономию материала, ставя под угрозу прочность дома.

Следует понимать, что заливка раствора в траншею – это получение крайне некачественного бетона. При этой процедуре грунт с краёв траншеи обсыпается и попадает в раствор, что способствует появлению крупных раковин в бетонном основании. И также заливка в грунт приводит к искажению геометрии конструкции и удорожанию строительных работ в связи с перерасходом материала.

Не стоит экономить на опалубке и делать её из отходов. Опалубка должна быть неподвижна при нагрузке и препятствовать изменению геометрии конструкции. Во время наполнения опалубки может произойти её разрушение, что приведёт к утрате строительного материала и потере времени. Время здесь играет ключевой фактор. Бетонный раствор имеет определённый лимит живучести, и как только он выезжает с завода срок его твердения идёт на часы. При прорыве опалубки получится временной простой, что приведёт к нарушению монолитности конструкции.

Ошибка шестая: больше арматуры – крепче фундамент

Многие застройщики думают – чем больше металла в фундаменте, тем он крепче. В ход идут старые ломы, проволока, запчасти от автомобилей и металлолом. Так производится народный железобетон. Этого делать не стоит.

Арматурные прутья в ленточном фундаменте следует пускать только сверху, снизу и посередине. Это места, подверженные наибольшей нагрузки в конструкции. Располагается арматура горизонтально вдоль всего ленточного фундамента.

Но даже при соблюдении этих правил многие допускают ошибку и нарушают защитный слой, располагая арматуру слишком близко к краям. Не следует допускать, чтобы арматура проходила снаружи фундамента и соприкасалась с грунтом. В таком случае она подвергнется воздействию коррозии, и через определённое время основание потеряет армирующие функции. Арматура должна лежать на расстоянии не менее 8 см от верхнего и нижнего края и не менее 3 см от боковых сторон.

Требования

При создании фундаментных конструкций данного типа важно соблюдать несколько требований.На стройплощадке не должно быть искусственной (завезенной) почвы. Такой грунт является слишком рыхлым и не способен выдерживать нагрузку, которую на него оказывает массивное сооружение

Уровень расположения грунтовых вод должен быть ниже, чем расчетная глубина траншей для бетонного основания. Перед началом работ необходимо снять верхний слой грунта, предварительно очистив рабочий участок от мелкого мусора, камней и растительности.

Для разметки следует использовать специальные измерительные инструменты и приспособления:

  • рулетки,
  • лазерные нивелиры,
  • нерастяжимые шнуры и др.

Замеры рекомендуется выполнять дважды, чтобы избежать возможных неточностей.

Оптимальная температура для залива

Строительные работы рекомендуется проводить при температуре окружающей среды от +5 до +30 °C. Если из-за определенных обстоятельств приходится работать в холодное время, необходимо добавлять в бетон специальные противоморозные добавки.

Основные функции подушки


Чтобы повысить несущую способность основания и увеличить его устойчивость к негативному воздействию грунтовых вод, на дне фундаментной траншеи необходимо обустроить специальную подушку.

Для этого используется сеянный или мытый песок без содержания глинистых примесей, а также щебень. Перед засыпкой этих материалов дно траншеи необходимо утрамбовать, чтобы исключить возможную просадку здания после полного завершения строительных работ.

Также на дно следует уложить слой геотекстиля. Толщина фундаментной подушки рассчитывается в индивидуальном порядке с учетом специфики реализуемого проекта. В большинстве случаев этот параметр составляет от 20 см и более.

Выбор марки бетона и расчет количества материала

Выбор подходящего бетонного состава зависит от множества факторов:

  • общая масса постройки;
  • наличие и тип армирующих элементов;
  • особенности местного климата;
  • плотность грунта и др.

В частном строительстве чаще используют марки бетона М200-350.

Расчет количества бетона осуществляется по простой схеме. Необходимо с помощью рулетки тщательно измерить размеры фундаментной ленты (ширину и длину). Площадь ее верхней поверхности затем умножается на высоту.

Опалубка и армирование


Опалубка представляет собой конструкцию из деревянных досок или иного материала. Ее основная функция – придать фундаментной ленте необходимую форму до ее окончательного затвердевания.

Внутренние полости опалубки необходимо покрывать слоем гидроизоляции, чтобы предотвратить разрушение бетона грунтовыми водами и избежать вытекания жидкой цементно-песчаной смеси сквозь зазоры между досками опалубки.

Чтобы придать ленточному фундаменту необходимый запас прочности, следует использовать армирование. Арматурные прутья укладываются в вертикальном и горизонтальном положениях, соединяются между собой различными способами.

Это интересно: Расход битумной мастики на 1м2 гидроизоляции бетона

Обустройство ограждения

Когда подходят к завершению этапы строительства жилья и бани, хозяева думают о возведении забора. Ранее он был не нужен, чтобы не загромождать пути подвоза стройматериалов к объекту. Но к концу строительных работ необходимость в его создании возникает.

Устройство забора требует не только правильного выбора материала для его постройки, но и создание надежного фундамента. Выполнить его можно даже при отсутствии строительных навыков. Главное – точный расчет и понимание самой техники возведения.

Перед выбором, а затем возведением основания забора, наряду с факторами, описанными ранее, необходимо учесть парусность. Это позволит избежать возможность образования изгиба ограждения.

При установке ограждения вблизи трассы или железной дороги, необходимо произвести расчет на прочность от возможных грунтовых деформаций и вибрационных нагрузок.

Технология производства земляных работ

Технология рытья траншеи для неглубоких опорно-ленточных фундаментов сводится к ручной выемке грунта. Такой способ позволяет сохранить напластование почвы. Если грунт плотный, то цельную ленту можно заполнить бетонным раствором без монтажа опалубки.

При обустройстве ленточных оснований на крепких почвах, не требующих их замены, выполняется щебневая либо песчаная отсыпка. Этот слой предназначен для выравнивания фундамента по горизонтали. Поэтому его нужно обильно поливать водой и тщательно утрамбовывать. Чтобы бетонный раствор не потерял влагу, полученная подушка накрывается полиэтиленовой пленкой с загибом на стенки опалубки.

Видео описание

Еще про армирование смотрите в следующем видео:

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • Заливка проводится в один день. Перерыв не должен превышать двух часов.
  • Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.
  • Бетонный раствор можно сбрасывать с высоты не более двух метров.
  • Бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Подготовительные работы

Этап подготовительных работ занимает важное место в процессе строительства дома. Прежде всего, необходимо очистить участок от строительного мусора, спилить лишние деревья и выкорчевать пни, убрать сухую траву

Предварительное зонирование участка позволит в процессе эксплуатации эффективно использовать каждый уголок. Нивелирование прилегающей территории лучше всего выполнить до начала строительных работ и заложения фундамента. Это не только придаст участку привлекательный вид, но значительно облегчит выполнение строительных работ на всех этапах. Рельеф местности с большими перепадами требует ступенчатого выравнивания территории.

Далее определяют точное место расположения дома и выполняют разметку фундамента. Для этого по всем углам будущего строения устанавливают колышки. Если дом стандартной прямоугольной формы, в результате должна получиться фигура с идеально равными углами в 90°. Если угол не выдержан, необходимо добиться этого результата, передвигая ограничительный шнур в ту или иную сторону.

Вдоль будущих стен, на одинаковом расстоянии друг от друга, также устанавливают колышки и натягивают между ними веревку или шнур. Диагонали, проведенные между углами строения, должны точно равняться друг другу.

Пример проверки углов в разметке – если диагонали равны, значит все углы 90° Источник homeframe.ru

При выполнении разметки под ленточный фундамент необходимо отступить от стен дома на расстояние, равное ширине фундамента. Чаще всего этот показатель составляет не более 20 см.

Копать траншею можно либо руками, либо с использованием специализированной техники. Ее формируют минимум на 20 см ниже точки промерзания земли, характерной для данной местности в зимний период. Копать траншею необходимо четко придерживаясь разметки и формируя плоское дно.

Что такое горячие и холодные швы

Горячий шов

При варианте, когда процесс заливки бетона прерывается на короткое время (на несколько часов или ночь), залитый бетоном участок следует укрыть полиэтиленовой пленкой. А перед началом работы, сняв пленку, нужно смочить водой то место, где закончилась заливка, и продолжить бетонные работы. За эти несколько часов укрытый бетон еще не успеет схватиться.

Место, в котором будет соприкасаться свежий бетон с уложенным раньше, называется «горячим швом». Но если уложенный бетон не укрыть полиэтиленовой пленкой, то верхний его слой просто засохнет, а середина останется сырой. В этом случае нарушается процесс затвердевания бетонной смеси и фундамент получится не качественный.

Холодный шов

Холодный шов возникает при остановке бетонных работ на неопределенное время (более суток). В этом случае заливка продолжается только после того, как уложенный ранее бетон наберет определенной прочности.
