Стабилизатор напряжения для телевизора: виды, особенности

Почему происходят перепады напряжения, чем они опасны?

Причины

Скачки напряжения в бытовой электрической сети на 220 Вольт могут произойти по целому ряду самых разных причин.

Вот основные из них:

• Отключение от сети мощных приборов. Если один из потребителей электроэнергии отключает от сети мощные приборы, напряжение резко повышается. Такое обычно бывает при прекращении подачи электропитания на производственную или торговую технику.
• Некорректная работа трансформатора. Пожалуй, самая распространенная причина. Электроэнергия, выработанная электростанции, имеет напряжение от 150 до 1 150 Кв. Уменьшают его с помощью трансформаторов, находящихся на специальных распределительных подстанциях. Вследствие некорректной настройки трансформатора, его износа или производственного брака прибор может работать ненадлежащим образом и не стабилизировать напряжение, приводя к периодическим изменениям.
• Перегрузка сети. К повышению вольтажа может привести не только массовое отключение, но и массовое подключение к ней электроприборов. Это особенно актуально для домов советской постройки, в которых проводка не рассчитана на запитывание таких требовательных приборов как, например, сплит-системы. Сеть в таком случае обычно испытывает перегрузку и напряжение меняется в сторону уменьшения или увеличения.

Не менее распространенной причиной скачков является неграмотная работа электриков. При недостаточном заземлении или неправильном монтаже так называемого «нуля» перепады – обычное дело. Также нередко скачки вызывает подключение к сети сварочного аппарата.

Чем опасны?

Интенсивные перепады могут вывести из строя технику моментально.

Незначительные скачки напряжения электросети (повышение или понижение до 25%) существенно сокращают срок службы любой бытовой техники. Особенно опасны подобные явления для кристаллов центральных процессоров компьютера, видеоадаптеров.

Мнение эксперта
Торсунов Павел Максимович

Не стоит думать, что резкое повышение напряжения может сжечь только компьютер. Сегодня процессоры встроены почти во всю бытовую электронику. Они есть и в телевизорах, и в микроволновых печах, и в холодильниках, и в других электроприборах. Это означает, что резкие перепады опасны и для них.

Мощность стабилизатора

Как правило, мощность стабилизатора указывается прямо в названии модели (и, само собой, в паспортных данных).

Прикиньте суммарную мощность всех, подключаемых через стабилизатор, устройств, надбавьте сверху некоторый запас и вы получите мощность стабилизатора, которая вам нужна. Запас нужен из-за того, что на границах рабочего диапазона мощность стабилизатора гораздо ниже заявленной, а ведь именно в таких условиях ему и придется работать.

Узнать, как сильно падает мощность стабилизатора при пониженном входном напряжении можно из этой таблицы:

Входное напряжение, В	140	150	160	170	180	190
Коэффициент мощности	0.67	0.71	0.77	0.83	0.91	1

Таким образом, при напряжение в сети 140 вольт, стабилизатор способен выдать в нагрузку всего 2/3 от своей номинальной мощности (то есть, 1000-ваттный стаб превращается в 670-ваттный).

При расчетах нужно иметь в виду, что производители стабилизаторов указывают в технических характеристиках полную мощность, а производители бытовых устройств, наоборот, только активную. Полная измеряется в Вольт-Амперах (ВА), а активная — в Ваттах (Вт). Если нигде в паспорте на стабилизатор вы не найдете мощность в Ваттах, то ее можно получить, умножив мощность в Вольт-Амперах на поправочный коэффициент 0.7.

Еще есть небольшой нюанс, связанный с бытовыми приборами, в состав которых входят мощные двигатели (холодильники, кондиционеры, стиралки). Дело в том, что в момент пуска, двигатели потребляют очень большие токи. Например, обычный домашний холодильник может иметь номинальную мощность 150-200 Вт, а пусковую мощность — аж 700-1000 Вт. Поэтому, при выборе стабилизатора либо ищите такой, для которого такие мощности не являются запредельными, либо такой, который выдерживает большие кратковременные перегрузки.

Какую индикацию и средства мониторинга должны иметь стабилизаторы?

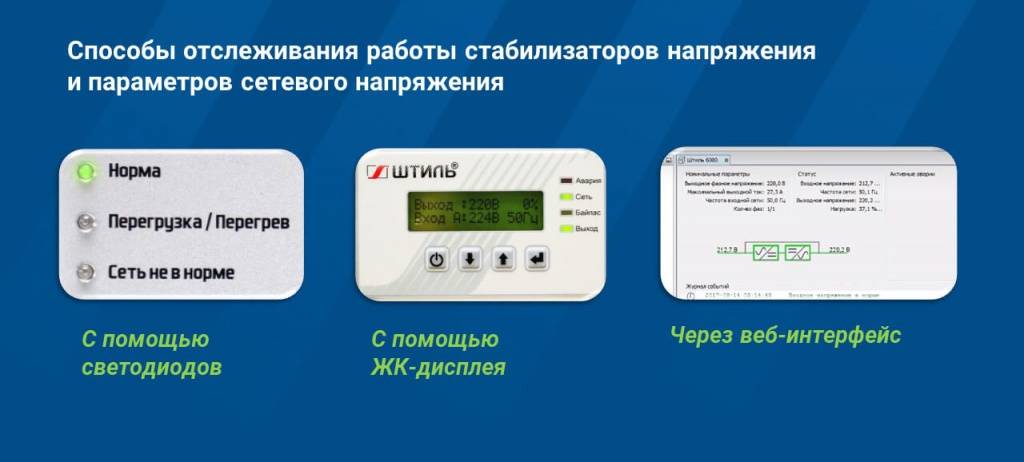

Современные модели стабилизаторов оснащаются различными средствами индикации, позволяющими отображать и анализировать характеристики прибора.

Как правило, стабилизаторы имеют световую индикацию, реализованную на базе светодиодов. Некоторые модели снабжены ЖК-дисплеем, который отражает действующий статус устройства и значения основных входных и выходных параметров.

Для устройств, используемых в промышленном секторе, важно наличие удаленного мониторинга, который в режиме реального времени позволяет операторам получать данные о состоянии обслуживаемых систем и при необходимости менять настройки оборудования. Такие стабилизаторы должны иметь широкий выбор коммуникационных интерфейсов:

Такие стабилизаторы должны иметь широкий выбор коммуникационных интерфейсов:

• USB порт;
• «сухие» контакты (неисправность, авария сети, байпас и др.);
• Ethernet (протоколы: SNMP/Web/Modbus TCP/Telnet/SSH/ и др.);
• RS-485 (протоколы: Modbus RTU/ASCII).

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Сведения о LCD

Эта аббревиатура свидетельствует о жидкокристаллическом дисплее. Именно поэтому телевизоры называются «ЖК». Технология получения мониторов заключается в применении молекул жидких кристаллов, которые реагируют на разряды электродов. В итоге они меняют яркость и цвет при выстраивании в направлении электрического поля.

Изображение получается благодаря комбинированным сочетаниям в порядке мозаики субпикселей RGB-триады. Множество точек позволяют создавать видеоизображение, которое человек воспринимает красочной «картинкой». Сейчас востребованы именно эти телевизоры из-за качественного изображения, отличного звука и прочих нужных характеристик.

Где будет работать стабилизатор?

При подборе стабилизатора обращайте внимание и на особенности эксплуатации.
Если стабилизатор будет работать в неотапливаемом помещении, то выбирать нужно модель с более широким температурным диапазоном (морозоустойчивый, с работой от -20 или -30 градусов). Если стабилизатор будет работать в производственном помещении или где есть вероятность частого попадания пыли и мелких частиц внутрь корпуса,
то выбирается модель с более высокой степенью защиты IP

Советы от Бастиона

Теперь “Несколько советов по стабилизаторам” от группы компаний “Бастион”.
Дешевле купить один мощный стабилизатор, чем несколько меньшей мощности.
Учитывайте пусковые токи электродвигателей.

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

• Количество фаз тока (1 или 3).
• Мощность Ватт-Амперы (ВА).
• Время реакции на изменение входного напряжения (миллисекунды, мс).
• Порог отключения – верхний и нижний, Вольт.
• Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
• Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

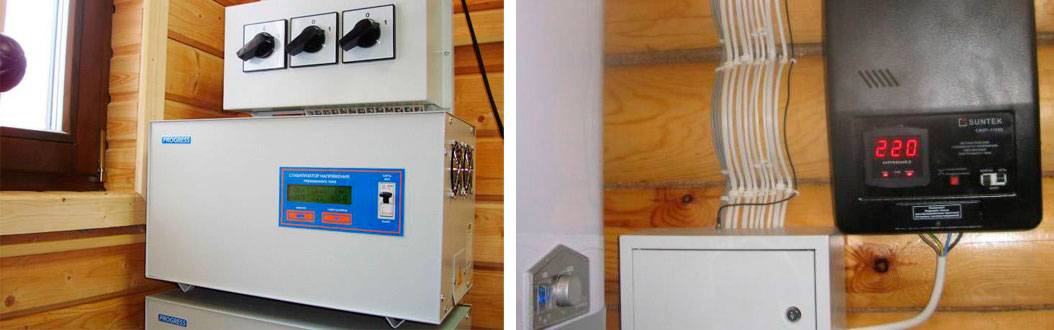

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Лучшие электромеханические стабилизаторы напряжения

Такие изделия относятся к устройствам сервоприводного типа, они особенно актуальны в домах со старой проводкой и городах, где электросети уже давно не обновлялись. Это лидер среди всех видов подобных агрегатов по соотношению цены и качества. Эти нормализаторы состоят из микропроцессора, отвечающего за управление, автоматического трансформатора и электродвигателя. С их помощью напряжение регулируется более эффективно, что снижает негативное влияние на электроприборы.

Ресанта ACH-10000/1-ЭМ

Этот стабилизатор имеет немалые размеры, что может быть не очень удобным при постоянном использовании. Дело в том, что устройство предназначено только для установки на полу. Но если помещение просторное, то проблем с этим возникнуть не должно. Изделие удобно в транспортировке за счет широких ручек.

В отзывах о стабилизаторе напряжения Ресанта ACH-10000/1-ЭМ пишут только лучшее, в частности, отмечая его практичность. Его и вправду можно использовать в разных режимах работы, одним из которых здесь является bypass. При переходе в него коррекции тока в сети не происходит, амплитуда выравнивается до нужных показателей. Это очень актуально в случае применения в условиях высокой влажности, но если ее уровень превышает 80%, могут возникнуть сбои в работе. Но это происходит крайне редко, да и процент погрешности стабилизации тут составляет всего 2%.

Достоинства

• Отображение вольтметром и входного, и выходного напряжения;
• Выдерживает температуру до -45 градусов;
• Не требует монтажа на стене;
• Выдерживает перепады нагрузок;
• Откликается на изменения менее чем за 10 мс;
• Поддерживает работу при напряжении 140-260 В.

Недостатки

• Вес в 25.5 кг;
• Не хватает принудительного охлаждения.

Rucelf SdwII-12000-L

…Используя этот стабилизатор, можем сказать, что он корректно показывает напряжение обоих видов – и входное, и выходное, почти не греется и имеет прочный корпус…
Мнение эксперта

Это еще один достойный вариант, работающий на мощности в 10 000 Вт. В отличие от предыдущей модели, он может быть размещен на стене и при этом не будет занимать много места из-за тонкого корпуса. Из его особенностей стоит отметить высокий КПД на отметке 98% и погрешность корректировки до 1.5%. Он рассчитан на маломощные потребители техники, поскольку предназначен для использования в однофазных электрических сетях, но все равно выдерживает приличные нагрузки.

Достоинства

• Наличие bypass;
• Надежная защита от негативного воздействия;
• Гарантийный срок в 365 дней;
• Может работать на морозе до -40°С;
• Цифровая индикация;
• Черный цвет корпуса.

Недостатки

• Высокая цена.
• Немалый вес в 27.5 кг.

На что обратить внимание при выборе

Как выбрать стабилизатор напряжения, и какие параметры следует учитывать. Во-первых, нужно смотреть на мощность системы. Она должна быть на 20-30% выше, чем мощность прибора, к которому будет выполняться подключение. Если планируется ставить стабилизирующее устройство не на один прибор, соответственно, суммируются все мощности. И лучше брать систему, которая будет превышать полученную мощность минимум в 3 раза для возможности увеличения подключаемой техники.

Также надо учитывать, что некоторые устройства при пуске потребляют гораздо большую мощность, чем в рабочем режиме. Их полная мощность будет состоять из активной и реактивной составляющей и измеряться в кВА. Если в инструкции ничего не указано, то коэффициент, на который нужно умножить активную составляющую, будет около 0,7 (это и будет реактивная часть).

Во-вторых – точность стабилизации, то есть, какой разброс напряжений будет на выходе стабилизатора. В инструкции бытовой техники обычно указывается допустимый диапазон, на него и нужно ориентироваться.

Однофазные или трёхфазные. Если у вас трёхфазная сеть, или в наличии есть электроплита или подобная высокомощная техника, то можно устанавливать и трёхфазные стабилизаторы. Либо можно установить три однофазных прибора. На практике с ними работать удобнее и стоимостью они будут меньше, чем один 3-фазный.

Диапазон стабилизируемого напряжения. То есть, тот диапазон принимаемого вольтажа, за выход границ которого будет выполняться отключение приборов.

Кроме этого, данные устройства могут быть настенными, напольными, отличаться по своим габаритам и внешнему виду. Здесь уж каждый выбирает под свои предпочтения и финансовые возможности.

Возвращаясь к вопросу о телевизорах, подведём итог: нужен ли стабилизатор напряжения для телевизора и какой стабилизатор выбрать для напряжения 220 В.

Каждый из видов стабилизаторов может применяться в быту. Соотнеся стоимость и характеристики, наиболее подходящим стабилизатором напряжения для телевизора можно назвать релейный и электромеханический.

Чтобы подобрать хорошую модель для смарт или любого другого телевизора, нужно следовать тем критериям, которые уже описаны выше и важны при выборе стабилизатора для любой техники

Совершенно неважно, какая у вас модель ТВ и его тип. Стабилизирующие устройства являются универсальными

Перечислим некоторые рекомендуемые модели:

• Для Led телевизоров, которые не потребляют слишком много электроэнергии, хорошо подойдёт Sven AVR-800. Является релейным;
• Энергия СНВТ-1500 – электромеханический тип. Работает полностью в автоматическом режиме. Имеет плавную регулировку и термозащиту. Хорош для техники, чувствительной к перепадам;
• DefenderAVR real 1000 – бюджетный релейный вариант. Выступает ещё и сетевым фильтром. Подходит для длительного перепада нагрузки сети.

Подводя итог, можно сказать, что стабилизирующие устройства нужны в том случае, если имеются постоянные скачки в электросети. При редких и незначительных перепадах в современной технике присутствуют импульсные блоки питания, которые способны уберечь её от поломки.

Если же вы всё-таки решили обезопасить некоторую технику, например, телевизор, не имеет значения его модель и тип панели, все приборы стабилизации – универсальные устройства. Важны лишь мощность техники и границы напряжений, которые она способна выдержать.

Наиболее подходящими для отдельных единиц бытовых приборов являются релейные и электромеханические стабилизаторы.

Пришел ко мне в гости мой старый знакомый, умный вроде бы дядька и как-то вскользь упомянул, что купил к своему телевизору крутой стабилизатор напряжения. На мой резонный вопрос — зачем он это сделал, он удивился и тут же стал перечислять «неоспоримые» достоинства этого приобретения. Однако уже через каких-то 15 минут спора, его уверенность несколько поугасла.

Вообще, удивительно, насколько сильно мы подвержены влиянию маркетинговых уловок. Даже, казалось бы, умные люди, с развитым критичным мышлением, с легкостью ведутся на различные рекламные трюки и слащавые заверения продаванов. В случае же со стабилизаторами, думаю, сыграли воспоминания из далекого прошлого — из старого доброго Советского Союза.

Общая инструкция по выбору стабилизатора

Стабилизатор нужен для всех видов телевизоров в том случае, если в сети наблюдаются частые перепады напряжения, происходят регулярные отключения подачи тока или в доме старая проводка.

Сам выбор и установка проводятся по следующей схеме:

1. Решить, подключать к стабилизатору один телевизор или все приборы.
2. Выбор, защитить всю сеть – поставить магистральный прибор, или только ТВ.
3. Отключение электроэнергии в доме.
4. Установка оборудования.
5. Запуск работы телевизора.

Помочь с выбором подходящей модели могут сотрудники электромагазинов. Но для этого им понадобятся параметры сети и общая мощность приборов, которые подключатся к бесперебойнику.
