Выключатель с датчиком движения: как выбрать и установить выключатель света с датчиком

Принцип работы

Выключатель освещения с датчиком перемещения – это электронный прибор, обеспечивающий автоматизацию включения и выключения осветительных устройств, с учетом определенных условий. Он включает освещение, если обнаруживает какие-либо движения в поле действия чувствительности детектора. При этом ДД не выделяет излучения – он изучает и фиксирует волны в определенном диапазоне.


Принцип работы датчика движения

Восприятие и анализ волн выполняется в инфракрасном, микроволновом или ультразвуковом диапазоне. Поэтому имеется возможность выбрать устройство, выполняющее конкретные задачи пользователя и соответствующее условиям среды эксплуатации. Для повышения точности изготовители помещают несколько видов детекторов в один датчик, что уменьшает вероятность ложного срабатывания.

По механизму выявления возникновения человека в контролируемой датчиком зоне, устройства делятся на активные и пассивные. Активные функционируют следующим образом. Они излучают волновые сигналы и проводят диагностику их отражений. Если расстояние, преодолеваемое сигналом от датчика до ближайшего барьера и обратно, поменялось, он сработает. А устройства пассивного типа способны только улавливать тепло, исходящее от тела человека. Также представлены комбинированные датчики, которые включают в себя свойства пассивных и активных устройств.

Активные датчики работают с радиоволнами или ультразвуковыми волнами. Диапазон волн ультразвука соответствует частотам от 24 КГц, человеческое ухо этот звук не воспринимает, а вот домашние животные: коты и собаки будут реагировать на него, что проявится в их неспокойном поведении. Если в доме присутствуют питомцы, то ультразвуковые датчики использовать не допускается.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

Пульт для светодиодной ленты

  • подключение бра;
  • управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
  • управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Основы установки датчиков для включения освещения

Чтобы сделать правильную установку необходимо использовать специальную инструкцию, более детально ознакомиться с которой вы сможете ниже. Причем руководствоваться нужно специальной схемой подключения.

Один из схематических вариантов датчиков движенияИсточник svetilnik220.ru

Дальнейшее подключение следует проводить только в соответствии с рекомендациями к оборудованию от производителя и руководствоваться следующими правилами.

Выполняя крепление, нужно внимательно следить за тем, чтобы все проводники коммутировались правильно: фаза к фазе, ноль к нулю, заземление к заземлению.
Если кабель состоит из трех жил, то его обязательно прокладывают через щиток в целях безопасности.
Монтаж проводников следует выполнять только в специальных клеммах, ни в коем случае не нужно делать перемотку их между собой из-за опасности короткого замыкания.
Выбирать место фиксации сигнализатора для автоматического включения освещения для туалета необходимо так, чтобы на устройство было исключено попадание солнечного света.
Обязательно отказаться от монтажа в местах с рядом установленными и работающими электроприборами: камином, кондиционером, микроволновкой и прочими.
Устанавливать автоматическое устройство нужно на такую поверхность, которая не будет подвергаться вибрациям: например, при хлопанье дверями.
При подключении электричества к сети важно исключить скачки номинального тока, если все-таки это происходит, лучше установить стабилизатор.

После установки, нужно еще и правильно настроить устройство.

Выбор оптимального места установки

Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.

Место установки напрямую зависит от указанного в техпаспорте угла обзора, на который рассчитан датчик движения для выключателя света

Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360о, то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.

Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много

Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами

Если выключатель ставится в небольшой комнате с одной дверью, то установки датчика с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.

Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.

Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.

Виды датчиков движения и их основные особенности

Отличный способ защитить себя и своё жилище от нежелательного посещения мошенников — это установить датчик движения на освещение. Однако прежде нужно разобраться в видах и их принципах действия.

Инфракрасный ДД способен экономить электроэнергию, сохраняя длительность службы освещения

Данный тип устройств срабатывает исключительно на тепловое перемещение, то есть если объектами движения являются животные, человек или работающий автомобиль. При помощи сенсорных линз прибор принимает сигнал и запускает освещение в действие. Площадь охвата ДД (датчик движения) зависит от площади размещения линз. Приспособление имеет несколько минусов:

  • часто срабатывает на тёплый ветер;
  • не видит человека, если он накинет материал, отражающий тепло;
  • плохо реагирует в сырую и дождливую погоду.

Инфракрасный ДД безвреден для человека и животных, так как не выделяет специфических сигналов, раздражающих состояние организма.

Возникновение пыли и влажности не влияет на работоспособность прибора в любых условиях

В своём дворе или доме лучше не использовать подобные конструкции. Дело в том, что устройство способно реагировать на резкие движения. Если плавно пройти мимо устройства, тогда ДД не сработает. Этот прибор небезопасен для домашних животных, ведь они воспринимают ультразвук. Имеет несколько недостатков:

  • низкая площадь срабатывания;
  • чувствителен к механическому воздействию;
  • срабатывает при любых движениях (что является неудобным).

Перепад температуры воздуха вокруг УЗ ДД — это не помеха его работоспособности.

Охранные датчики движения, или СВЧ ДД

Несмотря на свой маленький размер, ДД способен реагировать на перемещения с минимальной активностью

Микроволновый датчик движения способен излучать электромагнитные волны, которые отражаясь от движущегося объекта, запускают сенсорную панель, а она, в свою очередь, приводит в действие заданную функцию (сирену, освещение). Минусами данной конструкции является:

  • дорогая стоимость;
  • опасны для человеческого здоровья, так как излучают микроволны высокой мощности;
  • ложное срабатывание (если объект движется за воротами двора).

Прибор отлично зарекомендовал себя в охранных целях: способен реагировать на телодвижения за стеклянными стенами, при этом не срабатывая на смену температуры воздуха.

Комбинированный универсальный датчик движения

Комбинированные модели настолько практичны, что подходят для монтажа в условиях помещения и на улице. Они не реагируют на климатическое состояние окружающей среды

В комбинированных устройствах, реагирующих на движение, предусмотрено одновременно несколько технологий, осуществляющих срабатывание. Если УЗ-способ непродуктивен, то он будет замещён посредством инфракрасного излучения. В ДД могут одновременно работать СВЧ и УЗ или ИК и УЗ.

Датчики движения для светодиодных ламп: в чём их отличие

Перед покупкой устройства обязательно ознакомьтесь, для каких условий его допустимо использовать

Известно, что светодиодные лампочки являются самыми экономичными источниками освещения, соответственно, не все ДД для них подходят. Для данных условий подойдут инфракрасные сенсорные устройства. Дальность их работы — 3 метра, и предназначены такие установки только для светодиодных лент. Устройства обладают меньшей мощностью, чем традиционные приборы. Из недостатков стоит выделить:

  • высокую стоимость;
  • маленький охват площади;
  • требователен к эксплуатации.

Особенности светильников с датчиком движения для подъездов

Светильник в комплексе с датчиком движения — это альтернатива безнадёжным лампам накаливания. Новые устройства способны контролировать подачу напряжения для включения освещения в тот момент, когда замечен движущийся объект. При помощи данного прибора вам удастся значительно увеличить срок службы лампочки.

Как устроены выключатели, реагирующие на взмах руки

Любой инфракрасный выключатель состоит из двух основных компонентов: передающего и принимающего. Выключатель, реагирующий на взмах руки, срабатывает при регистрации теплового излучения от человека. Подобные устройства удобно использовать на кухне, при подсветке зеркала в ванной комнате, в темных помещениях. В роли сенсора выступает пироэлектрический датчик, который фиксирует инфракрасное излучение объекта.

Устройство

Выключатель состоит из реле и контроллера в корпусе и инфракрасного датчика, который подключен к нему на проводе. Корпус оснащен «язычком» для крепления на стене. Корпус ставится в максимальной близости к осветительному прибору. Также его можно вмонтировать в распределительную коробку.

Реле должно быть установлено в зоне видимости передатчика.

Принцип работы

Прибор работает по следующему принципу. Он реагирует на взмах руки в близости от сенсора, свет в помещении загорается. Если повторно взмахнуть рукой, свет погаснет. Радиус срабатывания равен 1-6 см.

Установленный датчик фиксирует движение человека. В схеме происходит следующее – происходит замыкание цепи, в результате чего загорается лампочка. Когда движение прекращается и проходит заранее выставленный промежуток времени, цепь размыкается и лампа погасает.

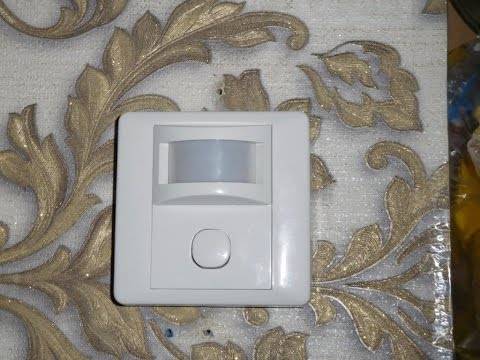

Отличается от классического выключателя наличием линзы для датчика. Также приборы оснащены тумблером для выключения рукой.

Настройка.

И остался последний штрих – это настройка самого датчика движения.

Практически у всех датчиков, предназначенных для включения освещения, есть дополнительные настройки в виде специальных регулировочных потенциометров: «TIME» и «LUX». Этими двумя настройками добиваются корректной работы датчика.

«TIME» – установка задержки отключения. Задает время, в течение которого освещение остается включенным с момента последнего обнаружения движения. В зависимости от модели, значение устанавливается от 1 секунды до 10 минут.

«LUX» — регулировка порога освещенности. Служит для корректной работы датчика в светлое время суток. Если уровень окружающей освещенности ниже заданного порогового значения, то при обнаружении движения датчик сработает. А если уровень освещенности выше установленного порогового значения, то датчик не сработает.

Устанавливаем время «TIME» приблизительно на 5 секунд, а порог освещенности «LUX» выводим на минимум. Подаем питание 220В на датчик.

При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на 15. По истечении этого времени он начнет срабатывать на движение.

Теперь только осталось отрегулировать оптимальное положение наклона головы датчика движения, чтобы он «видел» Вас, то есть максимально настроить контролируемую зону. Здесь достаточно будет проверить реакцию датчика на движение в дальней точке.

И в дополнение к статье посмотрите видеоролик, в котором рассмотрены варианты установки датчика, показана силовая часть и даны две монтажные схемы включения датчика в электрическую сеть.

Удачи!

Как следует располагать и настраивать датчики движения

Для правильного срабатывания датчика важно его расположить так, что зона захвата будет направлена в сторону, с которой объект подходит к месту, где регулируется освещение. Не всегда это удается сделать

В таких случаях устанавливают дополнительные датчики, которые будут максимально охватывать все направления подхода объекта.

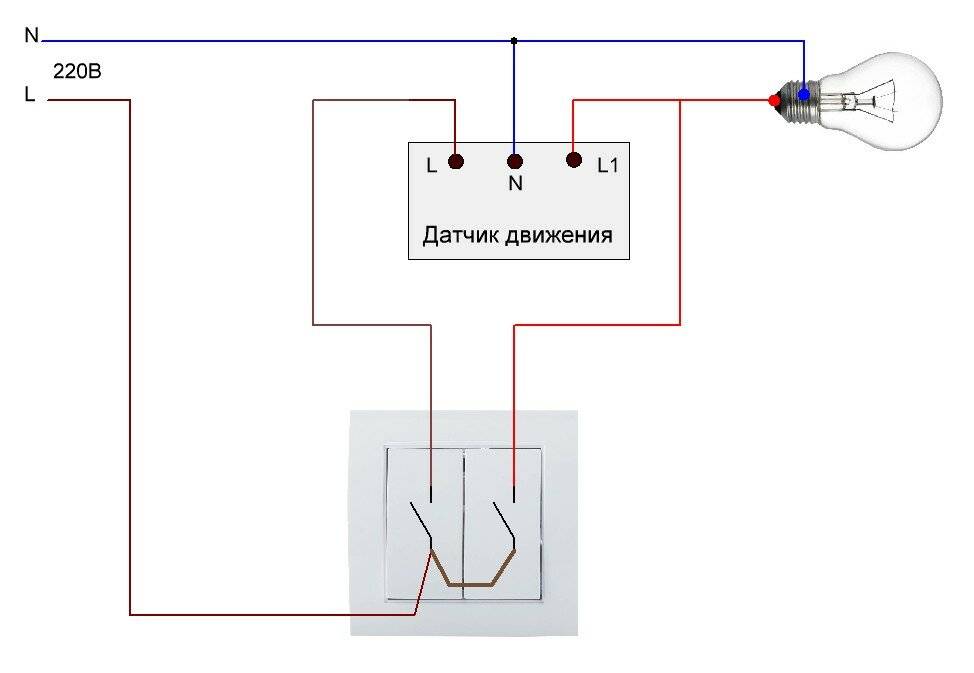

Вариант подключения датчиков представлен в схеме:

В схему при необходимости расширения функционала использования можно добавить выключатель.

Для подбора режимов работы после установки следует воспользоваться настройками, которые имеются практически на всех датчиках.

Настройка датчика движения для включения света, как видно из изображения, включают следующие основные параметры:

  1. Временные настройки — устанавливают промежуток времени в течение которого будет работать освещение с момента прекращения движения. Для срабатывания контроллера роль играет скорость движения объекта. Здесь следует придерживаться рекомендаций — при быстрой скорости временную задержку сокращать для минимума, а для помещений (гараж, подсобка), где объекты передвигаются медленно, задержку выставлять на больший период времени.
  2. Настройкой параметра освещенности корректируется работа датчика в дневное и ночное время. Если, например, с наступление вечернего времени суток, в помещении становится темно, настройка освещенности обеспечит включение света.
  3. В комплексный показатель по порогу чувствительности, после которого происходит активация освещенности, входят регулировка расстояния и настройка по величине объекта. Если датчик срабатывает от небольших посторонних движений, чувствительность следует снизить.

Этапы монтажа

При установке в первую очередь следует ознакомиться со схемой подключения датчика движения (к прожектору, обычному светильнику, сигнальному устройству). Обычно они не слишком различаются. Далее идут базовые для любого типа датчика этапы работ.

Выбор места установки

Если планируется подключение датчика движения для освещения, как правило, ночного, выбирается место с максимальной зоной охвата. Так, для установки в коридоре следует смонтировать прибор так, чтобы в контролируемое пространство попадали двери из всех помещений.

Для небольшого квадратного холла более разумным станет монтаж потолочного устройства с достаточно большим (превышающим площадь помещения) радиусом охвата.

Высота монтажа выбирается по двум условиям: расположение конструктивных элементов (высота потолка, дверных проемов или арок) и мебели, угол охвата прибора.

Интересно: в системах «умный дом» и «пассивный дом» инфракрасные датчики движения используются для быстрого включения света в помещения, куда зашел посетитель, и для существенной экономии электроэнергии. При режиме экономии с помощью датчиков присутствия включаются также вентиляция, отопление и прочее.

Разделение основного и «ночного» освещения

Чтобы использование датчика движения для экономии электроэнергии было оправданным, желательно разделить основную проводку (входящую в схему групп освещения и групп розеток для жилого или иного эксплуатируемого помещения) и дополнительную, ведущую только к датчику и «аварийному» светильнику.

Тогда подключение светильника с датчиком движения хоть и потребует больших усилий на стадии монтажа, быстро оправдает экономически затраченные средства и силы.

Настройка и тестирование датчиков

После установки прибора, необходимо его настроить для обеспечения правильной работы, выполнив следующие действия:

регулятором на корпусе устройства устанавливается степень освещённости для срабатывания;

  • с помощью второго регулятора настраивается продолжительность задержки выключения;
  • устанавливается угол поворота, в зависимости от зоны, которая должна быть охвачена.

После завершения настройки прибор тестируется, путём опробования. Если отдельные параметры не устраивают пользователя, необходимо дополнительное регулирование.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Микрофон

Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости.

Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть.

Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

На заметку

При подборе уличного детектора света стоит учесть некоторые моменты:

  • размеры придомовой территории;
  • для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание. Такие датчики света легко настроить самостоятельно;
  • на регулировку потребуется время и минимальные навыки;
  • датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
  • уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
  • для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
  • место установки выбирать согласно прилагаемой инструкции.

Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:

  1. Стеновые с углом видимости 180°.
  2. Столбовые с углом видимости 360°.

Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.

Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.

Установка прибора

Самым распространенным местом для монтажа таких устройств является потолок. Допускается расстояние от пола на 2-6 м. Помните, что угол обзора для датчика должен составлять 360 градусов. Такой угол возможен только при установке на потолке.

Чтобы исключить частое неправильное срабатывание, место монтажа следует выбирать очень тщательно.

Обратите внимание! Подключение датчика требует наличия профессиональных навыков в работе с электричеством. Иначе это может привести к различным электротравмам

Датчик на потолке

Запрещено устанавливать такого рода приборы вблизи:

  • вентиляторов;
  • кондиционеров;
  • близко проезжающего транспорта;
  • отопительных систем;
  • деревьев или другой относительно высокой растительности.

Во всех этих ситуациях будет создаваться движение воздуха, которое прибор воспримет как сигнал к включению света.

Процедура крепления устройства происходит следующим образом:

  • отключите помещение от общей электрической сети. Для этого выкрутите или отключите на счетчике нужную пробку. В противном случае удара током не удастся избежать. Кроме этого строго воспрещено подключать прибор к неисправной проводке, так как это может вызвать его повреждение или привести к самовозгоранию;
  • поворачиваем на датчике защитную крышку. Обычно поворот нужно делать по часовой стрелке;
  • снимаем крышку;
  • под крышкой будут расположены крепежные отверстия, а также регулирующие винты.

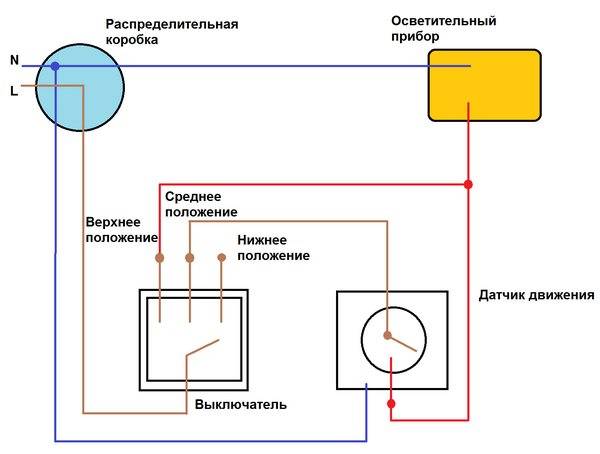

После этого выбираем схему подключения. В ситуации, когда вы занимаетесь установкой самостоятельно, причем без необходимого опыта и знаний, то можно воспользоваться стандартной схемой установки, которая зачастую нарисована на самом приборе.

Стандартная схема подключения

С такой схемой трудно не разобраться, она легко исполняется и сама процедура подключения не займет у вас много времени.

Если же вы обладаете необходимыми знаниями, то можно использовать и более сложные схемы для подключения устройства к общей электрической сети помещения. Но все же лучше, если установкой будут заниматься профессионалы.

После этого останется только настроить датчик на те параметры, на которые он должен реагировать. Все, теперь ваш дом осовременился и стал более комфортным для удобного в нем проживания.

Выбирайте датчик движения грамотно, и жизнь станет намного проще. Но главное при всем этом помнить о безопасности. Ведь жизнь у нас одна, а датчиков в ней может быть сколько угодно.

Это интересно: Как подсоединить светодиодную ленту: пошаговая инструкция по монтажу и подключению

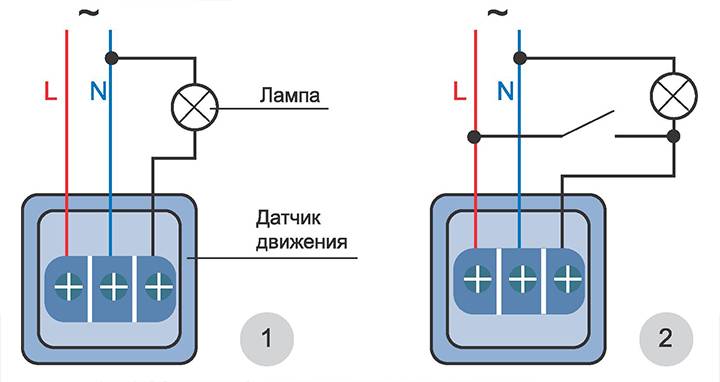

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как работает выключатель с ДД?

Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.

Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.

В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот

Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой

При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа

В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.

Работает выключатель освещения с сенсором движения следующим образом:

  • когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
  • при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
  • пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
  • после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека

Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:

  • на лестничных клетках и в коридорах многоквартирных домов;
  • в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
  • в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
  • в частных коттеджах, построенных по технологии «умный дом».

Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
