Как выбрать и установить светодиодный прожектор со встроенным датчиком движения

Световой поток

Светоотдача большого диодного прожектора для улицы на уровне 80лм/вт, что соответствует самым простым и дешевым светодиодам. Китайцы специалисты по выпуску подделок и одноразовых led чипов, из-за которых светотехника у них стоит дешево и работает не долго.

Образец ART.L401 обещает 100 лм/вт для всего led прожектора. При его тестировании в предыдущем обзоре было измерено, что на сложной линзе теряется 17% светового потока. Эффективность самого COB светодиода на уровне 145 лм/вт. То есть, установлен качественный, мощный и долговечный КОБ.

Измеренные характеристики

Состояние	Наносвет	ИЕК
Обещано люмен	4000лм	4000лм
Прогретый	4263лм	3900лм
Снижение после прогрева	9%	7%
Светоотдача изделия	106,5 лм/вт	79,5 лм/вт
Без линзы, без стекла	5175лм	4490лм
Светоотдача LED	145 лм/вт	102 лм/вт

Посчитаем параметры для IEK СДО01-50:

4490лм – 3900лм = 590лм теряется при прохождении через закаленное стекло;
590лм / 4490лм = 13% потери в процентах на защитном стекле;
3900лм / 49W = 79,5 лм/вт;
49W * 0,9 (КПД драйвера) = 44W мощность на светодиодной матрице;
4490лм / 44W = 102 лм/вт

Процент снижения количества люмен у Наносвета мог бы быть меньше на 2%-3%. Замеры проводил до разборки. После снятия линзы узнал, что COB светодиод плохо прикреплен с радиатору, из-за чего нагревается сильнее.

Определение зон освещения

Рассмотрим построение системы уличного освещения на базе условного загородного дома с небольшим земельным участком.

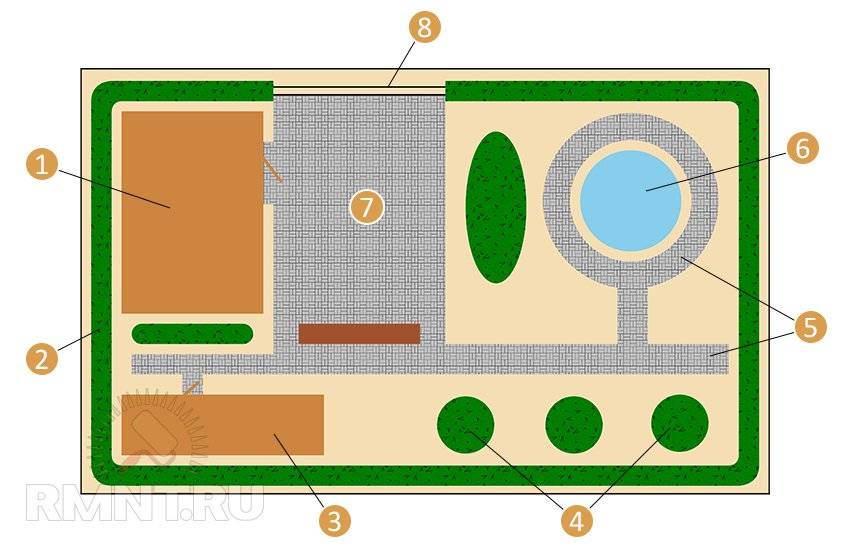

На приведенной схеме:

Жилое помещение.

Декоративная изгородь и деревья.

Хозяйственные постройки.

Клумбы.

Пешеходные дорожки.

Фонтан.

Площадка для парковки.

Двери, калитки, ворота.

Определим требования к функциональным возможностям системы уличного освещения:

Автоматическое включение освещения парковочной зоны при открытии ворот или уличной калитки в ночное время с возможностью самостоятельного включения освещения.

Автоматическое включение и отключение дежурного освещения в темное время суток.

Полное и экономное освещение участка.

Подсветка клумб.

Подсветка фонтана.

На что обратить внимание при выборе прожектора

Материал корпуса

Не все прожекторы выполнены из материалов, не подверженных коррозии, также для улицы не стоит выбирать прибор, если корпус отражателя сделан, например, из алюминия, а самого прибора – из нержавеющей стали. Стык различных металлов увеличивает опасность возникновения коррозии.

Толщина радиатора

Большой радиатор охлаждения – залог долгой службы матрицы. При подборе прибора отдавайте предпочтение моделям с увеличенным радиатором, при условии, что это именно матричный прожектор.

Класс защиты

Класс защиты должен соответствовать условиям эксплуатации. Для улицы стоит выбрать прожектор с более высокой степенью защиты.

Дополнительные опции

Форма светильника тоже влияет на возможность его использования. Таким образом, плоские прожекторы подойдут для подсветки зданий или бассейна, круглые светодиодные прожекторы могут быть использованы для сигнализации или освещения конкретного объекта, а прямоугольные – для равномерного освещения пространства.

Итак, при выборе идеального прожектора в первую очередь необходимо определиться с областью его применения и местом установки. Исходя из этого, выбрать соответствующую мощность, яркость и класс защиты, а также учесть другие конструктивные особенности.

Прожектор светодиодный. На что нужно обратить внимание

Если по всем вышеперечисленным параметрам прибор уже выбран, то имеет смысл обратить внимание и на некоторые другие нюансы

Дополнительный функционал

Очень многие осветительные приборы оснащаются узлами, существенно расширяющими не только функционал, но и сферу применения прожекторов. Встроенный датчик освещенности, автоматически включающий прибор при наступлении темноты и выключающий его с рассветом, не только освобождает пользователя от каждодневного обхода территории, но и позволяет существенно сэкономить электроэнергию, а значит, и деньги.

Еще больший интерес в плане экономии и удобства представляют светодиодные прожекторы со встроенными датчиками движения. Они включаются только в том случае, если в контролируемой ими зоне появляется человек.

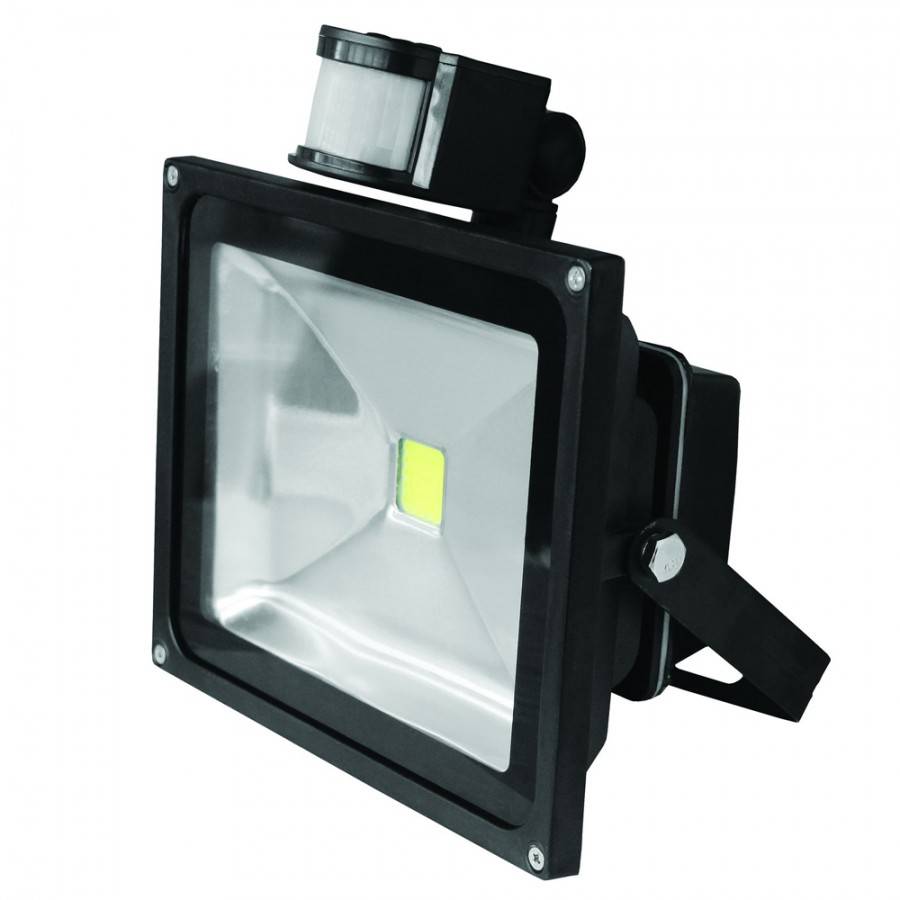

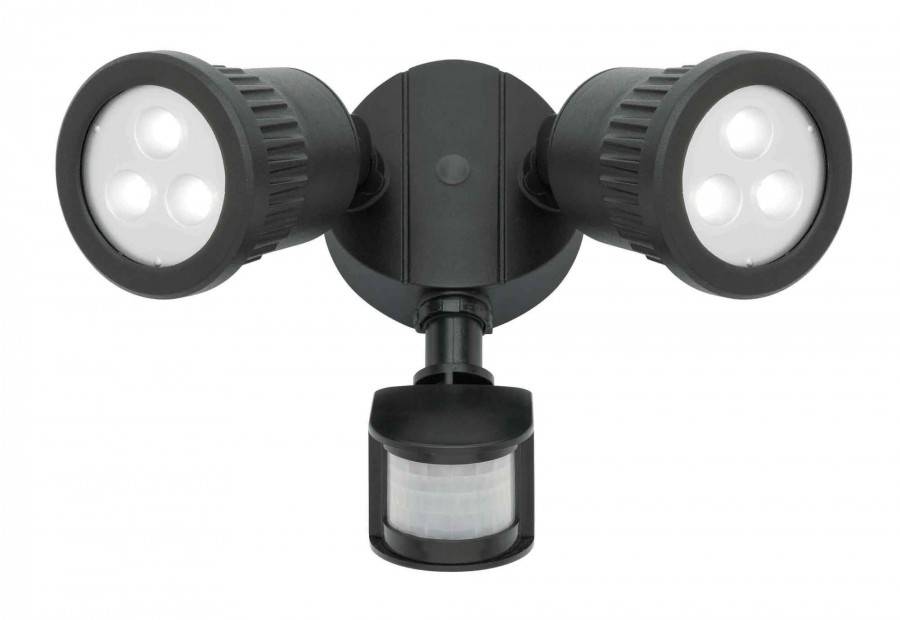

Светодиодный прожектор со встроенными датчиком движения и сенсором освещенности

Ну и поскольку светодиод – прибор экономичный, вполне реально создание полностью автономных светильников. Для этого достаточно оснастить прожектор собственным аккумулятором и солнечной панелью, которая восстановит энергию батареи в светлое время суток.

Этот полностью автономный светодиодный прожектор с солнечной панелью не требует подключения к электрической сети

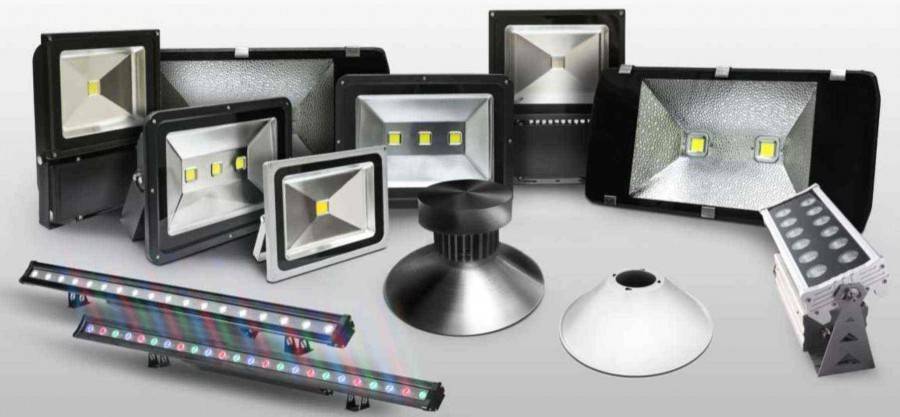

Количество светодиодов

Какие светодиодные прожекторы лучше – на одном или нескольких светодиодах? Однозначного ответа на это вопрос нет. Осветитель с одним светодиодом теоретически надежнее, но мощность его не может превышать нескольких ватт (более мощных диодов просто не существует). Большое же количество полупроводников увеличивает габариты прожектора и угол рассеивания светового пучка, который приходится корректировать специальными рефлекторами и линзами, что увеличивает стоимость.

В последнее время широкое распространение получили матрицы, состоящие из множества бескорпусных диодов. Они компактны, могут обладать мощностью в сотни ватт, не требуют сложных фокусирующих систем, но имеют один существенный недостаток – неремонтопригодность. В случае выхода из строя даже одного светодиода, матрицу придется менять целиком.

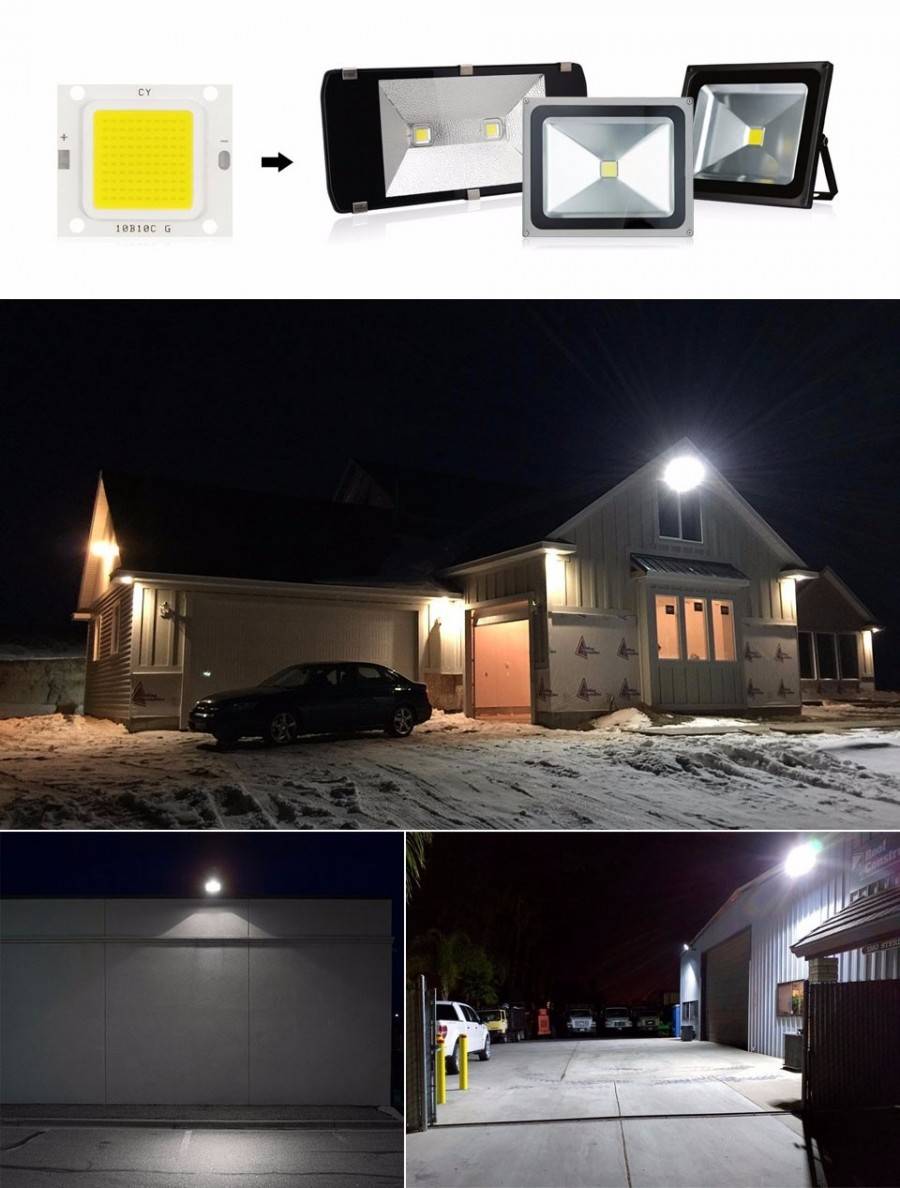

Светодиодный прожектор на основе COB-светодиода

Важно. Яркость прожектора не всегда зависит от количества светодиодов в нем. Диоды сами по себе могут иметь разную мощность, которая соответствует их типу

Поэтому в плане яркости нужно ориентироваться не на количество диодов, а на величину светового потока, указанную в паспорте на прожектор

Диоды сами по себе могут иметь разную мощность, которая соответствует их типу. Поэтому в плане яркости нужно ориентироваться не на количество диодов, а на величину светового потока, указанную в паспорте на прожектор.

Питание

Покупая светодиодный прожектор, необходимо обратить внимание и на то, какого питания он требует. Большинство приборов имеет собственный сетевой драйвер – такие достаточно вставить в ближайшую розетку. Но есть и устройства, питающиеся низким напряжением, причем величина его может лежать в диапазоне от 12 до 60 В

Здесь уже без докупки дополнительного блока питания (одного или сразу на группу однотипных прожекторов) не обойтись

Но есть и устройства, питающиеся низким напряжением, причем величина его может лежать в диапазоне от 12 до 60 В. Здесь уже без докупки дополнительного блока питания (одного или сразу на группу однотипных прожекторов) не обойтись.

Если в низковольтном прожекторе не предусмотрен даже собственный стабилизатор тока, что бывает при продаже комплектов в розницу или в качестве дополнительного оборудования, то придется приобретать не просто понижающий блок питания, а драйвер для прожектора целиком. Самое неприятное то, что внешне все эти приборы могут ничем не отличаться друг от друга!

Светодиодный прожектор слева питается от сети 220 В, правый требует 12 В постоянного тока

Таким образом, выбирая устройство, необходимо уточнить, как, куда и через что его можно включать.

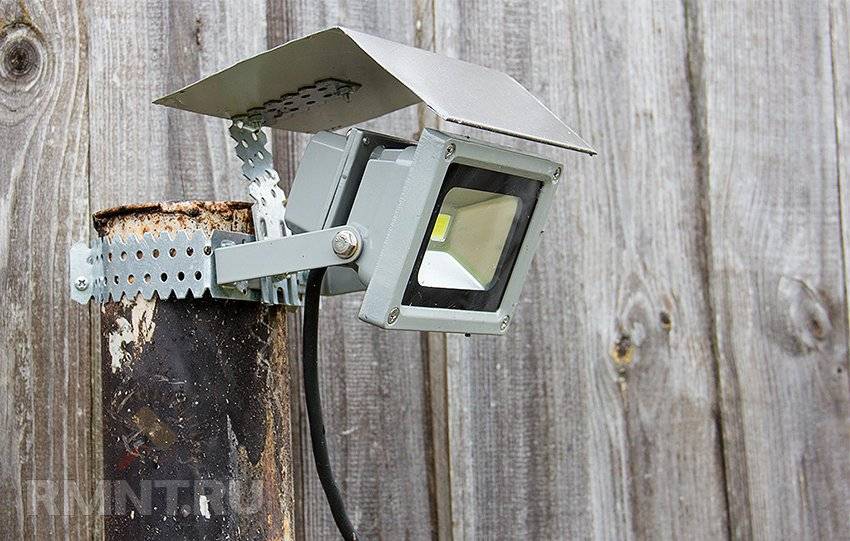

Монтаж прожекторов

Особых сложностей с монтажом прожектора, как правило, не возникает. Сначала выбирается подходящее место, где прибор сможет фиксировать малейшие передвижения посторонних объектов. Оно определяется с тем расчетом, чтобы прожектор освещал как можно больший участок и обеспечивал полное его перекрытие.

Отдельные образцы осветительных устройств допускают работу от резервной батареи, подключаемой к линии питания при пропадании электричества. В этом случае перед установкой необходимо предусмотреть отдельное место для нее, которое должно быть надежно защищено от непогоды.

Критерии выбора светодиодного прожектора

Перед выбором светодиодного прожектора нужно понимать, где можно его использовать, какие у него критерии.

Требований, как правило, много. Светодиодный прожектор должен иметь высокую устойчивость ко многим внешним воздействиям, быть мощным, долговечным и надёжным.

Рассмотрим основные критерии ниже.

Сила светового потока

Подбирать мощный и яркий светодиодный прожектор нужно по многим критериям. Одним из них является световой поток. И, как правило, чем сильнее такой поток, тем ярче подсветка.

Нужно учитывать то, какую площадь будет освещать этот самый прожектор. И это можно выяснить через формулу Ф=E*S.

Обозначение:

Ф – световой поток (обозначение в люмен),
E – освещенность (люкс),
S – площадь объекта (квадратный метр).

Потребляемая мощность

Мощность – второй важный критерий при подборе будущего светодиодного прожектора. Чем меньше она, тем экономичнее прожектор, но менее ярким будет свет.

Прожектор на 200 Ватт подсвечивает территорию в 25 метров. 400 Вт подойдет для 50 метров. При этом галогенная лампа мощностью 500 Вт и светодиодная лампа на 50 Вт – одно и то же в плане мощности, но разные по дальности освещения.

Мощность всегда была важна при подборе лампы

Класс защиты от окружающей среды

Не менее важным критерием при подборе является защита корпуса от различного рода воздействий. Ведь такое оборудование, как светодиодный прожектор, должен большую часть времени или же все время находиться на улице, где он может попасть под любые осадки, например, тот же дождь или снег. Ведь если об этом не позаботиться, то устройство просто-напросто сломается.

Чтобы понять, есть ли защита такого рода, нужно найти обозначение в виде двух букв IP и цифры после них. Если вы нашли такую маркировку, нужно посмотреть на то, какие именно цифры там обозначены. Первая цифра – обозначение степени защиты от твердых частиц и пыли, вторая же касается защиты от воды.

Теперь разъясним место применения той или иной системы защиты прожекторов.

Если помещение не имеет отопления или погода без осадков, то ставят не слишком большую защиту от пыли и влаги (IP21-IP23). Достаточно защититься от конденсата. Когда речь идёт о промышленных объектах, то ставят там прожекторы с защитой IP50. Это значит, что у прожектора хорошая защита от пыли, но нет защиты от воды. Если же на тех объектах присутствует небольшая влажность, то ставят прожектор с защитой, как минимум, IP54. А вот когда все совсем плохо с точки зрения осадков (постоянные дожди и прочее), то ставят прожекторы с защитой IP67 или IP68. Оба варианта позволят не только защитить устройства от дождя или даже ливня, но и позаботиться о непопадании внутрь крупных частиц пыли.

Защищать прожектор нужно обязательно, если не хочется каждый месяц его менять

Срок службы

Светодиодные прожекторы всегда выделялись не только своим ярким светом, но и достаточно большим количеством рабочих часов. Как правило, отсчет начинается с 10000 часов, но сегодня можно встретить модели, работающие 50000 часов и даже больше.

Выбирая себе прожектор, нужно обязательно обратить внимание на то, какой у него эффективный срок эксплуатации. Для этого нужно найти обозначение L или LM и цифры после этих букв. Например, если на прожекторе есть обозначение L70 или LM70, то за своё время работы яркость у этого прожектора может упасть максимум до 70%

Например, если на прожекторе есть обозначение L70 или LM70, то за своё время работы яркость у этого прожектора может упасть максимум до 70%.

Принцип работы

Датчики движения используются для организации выгодного освещения улицы. Их задача включить прожектор в момент передвижения по территории объекта. Так, стандартная модель прожектора с фотоэлементом способна «увидеть» движения в радиусе 10–12 м. Этого вполне достаточно для организации уличного освещения возле частного дома.

Самыми эффективными и удобными считаются ДД, что используют электромагнитные и ультразвуковые волны. Их зона охвата достигает 20 метров.

Работает любой прибор такого типа следующим образом: при попадании в зону действия срабатывает элемент, что отвечает за запуск прожектора. Свет остается включенным определенное время в зависимости от настроек.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

Выкопать яму, хорошенько ее утрамбовать.
Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП

Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

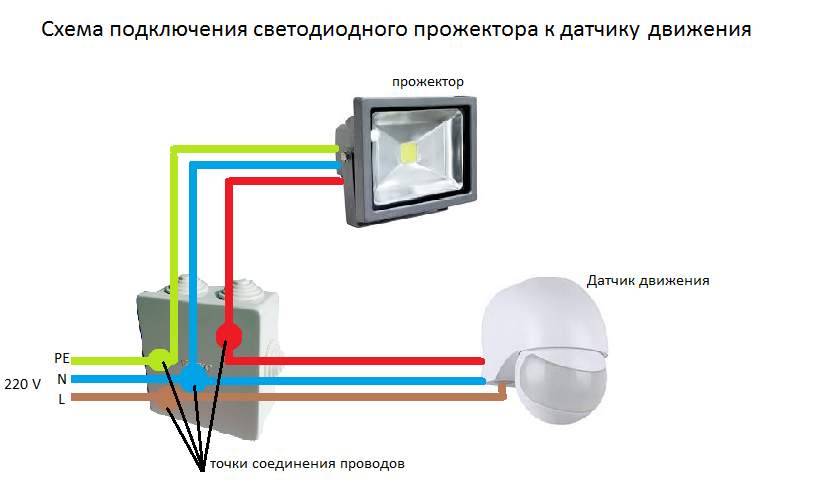

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Разновидности

На данный момент есть несколько классификаций прожектора. Так, бывает прожектор:

промышленный, уличный и декоративный;
для подводного, земного, матричного, линейного и панорамного освещения;
светодиодный, галогенный и аккумуляторный.

Также есть такая классификация: для внутреннего и наружного освещения.

Светодиодные

Самый популярный и качественный светоисточник. Работает в течение 80 тысяч часов. Не нуждается ни в каком обслуживании на протяжении всего времени использования. Используется как в быту, так и в промышленности с коммерцией. Благодаря большой плотности светопотока, применяется, для того чтобы осветить большую территорию. Из достоинств можно отметить высокую экономичность, ударопрочность, безопасность. Из недостатков — высокую стоимость.

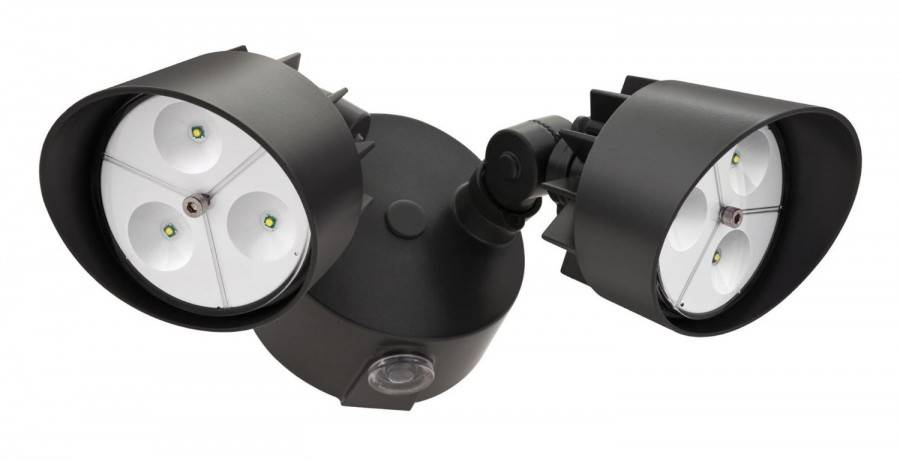

Светодиодный аппарат

На солнечных батареях

Современная система, позволяющая полностью отказаться от энергопотребления сети. Прожектор дополняется выносливыми или встроенными солнечными панелями. Используются, как для того чтобы осветить фасад здания и архитектурный элемент, так и для соблюдения охраны и порядка на придомовой территории. Работают круглосуточно и автономно, очень просто ставятся и обслуживаются, работают вне зависимости от погоды. Имеет ровный и яркий светопоток, могут быть установлены в любом труднодоступном месте.

Стоит отметить, что во время дождя снижается производительность солнечных батарей. Поэтому иногда прожектор может выключиться. Из-за низких температур также происходит сбой работы. Свет становится более тусклым. Еще один недостаток заключается в неразборности оборудования. В результате, если повредится один элемент, то нужно будет полностью покупать новое оборудование.

Источник на солнечных батареях

С галогенной лампой

Галогенный прожектор создает точечный вид бестеневого освещения, имеющий теплый оттенок. Такой аппарат используется, чтобы подсвечивать рекламные щиты или фасады сооружений. Также он применяется, чтобы освещать габаритные объекты в виде дамб или мостов. Работает лампочка в нем также, как и лампа накаливания. Отличие лишь в использовании галогена, вместо ртути. Преимущества такого аппарата в низкой стоимости, высокой надежности и совместимости с диммерами. Из недостатков выделяют большой нагрев и энергопотребление.

Вам это будет интересно Особенности лампы ЛБ 36

Есть еще металлогалогенные модели. Они отличаются более мощным светопотоком, надежностью и невосприимчивостью к сетевым токовым перепадам.

Обратите внимание! Применяются активно в коммерческой деятельности. Имеют большой срок эксплуатации

Прожектор на движение со встроенными галогенными лампами

Прожектор светодиодный. Виды прожекторов по источнику света

Галогенные;
Металлогалогенные;
Натриевые;
Светодиодные

Галогенный

В качестве источников освещения используют галогенную лампу, это та же лампа накаливания, колба которой заполнена инертным газом что увеличивает ее яркость и срок службы.

Металлогалогенный

Построен на основе газоразрядной лампы. У них очень высокая яркость, но для их работы требуется специальный блок розжига лампы и особые условия эксплуатации.

Натриевый

Использует газоразрядную лампу, но колба заполнена парами натрия которые и излучают свет.

Светодиодный

Источником света служит матрица из ярких светодиодов. Эти приборы обладают наиболее компактными размерами и большим сроком службы.

Расчет необходимого количества осветительных приборов

Приведем пример расчета необходимого количества осветительных приборов в зависимости от степени освещенности участка. Для этого могут использоваться различные методы, но наиболее простыми и понятными из них являются расчеты, выполненные по методу коэффициента использования светового потока и методу удельной мощности.

Расчет количества светильников по методу коэффициента использования светового потока выполняется по формуле:

N = E х S х z х k / F х η, где:
η — коэффициента использования излучаемого прибором света, зависит от отражающей способности окружающих источник света предметов;
Е — требуемая минимальная освещенность, задается в люксах (лк);
S — площадь освещаемого пространства, м2;
N — число установленных светильников;
z = Еср / Емин — учитывает неравномерность выдаваемого электроприбором освещения. Для ламп накаливания коэффициент составляет — 1,15, для люминесцентных и светодиодных ламп — 1,1;
F — световой поток, излучаемый одной лампой, лм (люмен);
k — коэффициент запаса, используемый для учета возможного запыления лампы и снижения количества излученного ей света при длительном использовании (старение). Для люминесцентных ламп данный коэффициент может достигать 1,5. Для ламп накаливания и светодиодных ламп — 1,2–1,3.

Произведем расчет площади парковочной зоны:

S = a х b = 10 х 12 = 120 м2

Используя справочные данные, определим световой поток, излучаемый одной лампой, или выполним приблизительный расчет:

F = P х K, где:
Р — мощность лампы, Вт;
К — коэффициент светимости на 1 Вт мощности.

Для ламп накаливания, К = 20 лм/Вт;

Для газоразрядных (энергосберегающих) ламп, К = 80 – 90 лм/Вт;

Для светодиодных ламп, К = 70 – 130 лм/Вт.

Для светодиодного прожектора мощностью 30 Вт со встроенным датчиком движения минимальный световой поток можно определить по формуле:

F = 30 х 70 = 2100 лм

Коэффициент использования излучаемого прибором света можно посмотреть в инструкции СН 541–82. Для нашего случая поверхность площадки примем изготовленной из бетона светло-серого цвета, для которого η = 50%.

Минимальную освещенность выбираем в пределах 10 лк, что соответствует нормам для освещения площадок, на которых не требуется выполнять точные работы и находиться в течение продолжительного времени.

Подобрав все нужные данные, рассчитаем минимальное количество световых приборов для автоматического освещения парковки:

N = E х S х z х k / F х η = 10 х 120 х 1,1 х 1,25 / 2100 х 0,5 = 1,57 шт.

Для обеспечения комфортного освещения парковки площадью 120 м2 понадобится два светодиодных прожектора, мощностью 30 Вт каждый.

Выполним проверочный расчет по методу удельной мощности. Необходимая мощность установленных ламп накаливания рассчитывается по формуле:

Р = w х S, где:
w — удельная мощность общего равномерного освещения;
S — площадь помещения.

Удельная мощность является справочной величиной и для различных типов помещения она может колебаться в пределах от 1 до 12 Вт/м2. Для парковок данная величина лежит в пределах от 1 до 3 Вт/м2.

Р = 2 х 120 = 240 Вт

Поскольку данная мощность соответствует использованию для освещения ламп накаливания, имеющих меньшую светимость в сравнении со светодиодными, то данную величину необходимо разделить на поправочный коэффициент. Для светодиодных ламп — 5, газоразрядных — 4.

Р = 240 / 5 = 48 Вт

Данный расчет подтверждает возможность использования выбранных для освещения двух светодиодных прожекторов с суммарной мощностью излучения в 60 Вт.

Настройка датчика

В первую очередь необходимо правильно установить сам уличный прожектор (светодиодный) с датчиком движения. Основное требование к монтажу – направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности.

Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет.

Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.

Расстояние действия (дальность).
Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.

Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился. Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника. Их и надо будет выставить после подключения прибора.

Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности. Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковое.

Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.
Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем.

Это две основные функции. Третья дополнительная – это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.
