Как подключить фотореле в сеть?

Первый ответственный момент – выбор места. Не забывайте, что уличные приборы требуют регулярного ухода и обслуживания, поэтому точка установки должна быть доступной.

Советы по монтажу:

  • Фотоэлемент должен быть максимально доступен лучам солнца, в идеале – освещаться в течение всего дня.
  • Для предупреждения аварии или разрыва проводов основание для установки должно быть прочным, а крепежи следует закреплять надежно.
  • Не нужно размещать фотореле рядом с искусственным источником света. При включенном освещении оно не будет срабатывать.
  • Высота установки должна быть такой, чтобы свет фар проезжающих мимо автомобилей не попадал на датчик.

Корпус придется протирать регулярно, в зависимости от степени загрязнения. Если влагозащита прибора слабая, нужно поместить его в прозрачную капсулу.

Схема подключения есть в комплекте.

Простейшая схема подключения уличного фотореле к лампе через распределительную коробку, которая может находиться и внутри дома, и снаружи

При соединении проводов важно учитывать цветовую маркировку. Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства

Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку

Рассмотрим наиболее популярный вариант – монтаж настенного встроенного устройства. Заранее подводим провода или устанавливаем рядом влагозащищенную распределительную коробку.

Порядок работ:

  1. На стене находим место установки, делаем отметки для крепления.
  2. Дрелью делаем отверстия под уголок или кронштейн, устанавливаем его.
  3. Прикручиваем корпус прибора, выводим провода.
  4. Заводим проводники в коробку и подключаем согласно прилагаемой схеме. Можно использовать клеммы, если нет – не забываем изолировать скрутки.
  5. Закрываем распределительную коробку, тестируем.

Если вы устанавливаете выносной датчик, схема будет другой. Корпус крепится на Дин-рейке, датчик выносится на улицу. Учтите, что длина проводов, идущих в комплекте, ограничена.

Если регулятор находится в недоступном после монтажа месте, произведите настройки до установки.

Виды прожекторов

Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:

  • Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.
  • Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
  • Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.

Рейтинг светодиодных прожекторов

5 место Hager EE610

5 место рейтинга занимает модель от германского бренда в стиле хайтек. Мощность 15 Вт выдает 1100 люмен, что при теплоте свечения 4000 K вполне достаточно для придомовых территорий, жилых зон. Корпус изготовлен из качественного поликарбоната со степенью защиты IP55. Характеристики на первый взгляд не самые впечатляющие, но указаны с предельной честностью. Прожектор оснащен датчиком движения. Крепление быстросъемное, на посадочной платформе. Из недостатков — сложность с регулировкой направления и цена.

4 место Jooby Cobra 60W

4 место за украинским аппаратом из алюминиевого сплава с японскими комплектующими, в том числе с диодом Citizen на 50 Вт, выдающим 5500 люмен холодного света. Предназначен для освещения парковых, охранных зон, скверов, придомовых территорий. Степень защиты IP65, стабилизатор напряжения выдерживает скачки сети от 85 до 265 вольт. Примечательно, что гарантия на агрегат выдается на пять лет, что рекордно для местной сборки, но соответствует качеству японских деталей.

3 место Osram М3 90W

Открывает тройку агрегат Российской сборки с германскими комплектующими и японскими светодиодами Nichia, общей мощностью 90 Вт, выдающим 11 700 люмен нейтральной температуры. Корпус алюминиевый с классом защиты IP66. Заявленный срок службы 12 лет, но гарантия только на 2 года, что относится к недостаткам. Впрочем, незатейливая с виду конструкция вполне надежная и нареканий прожектор у потребителей не вызывает. Фонарь крепится на консоль с фиксированным углом направления.

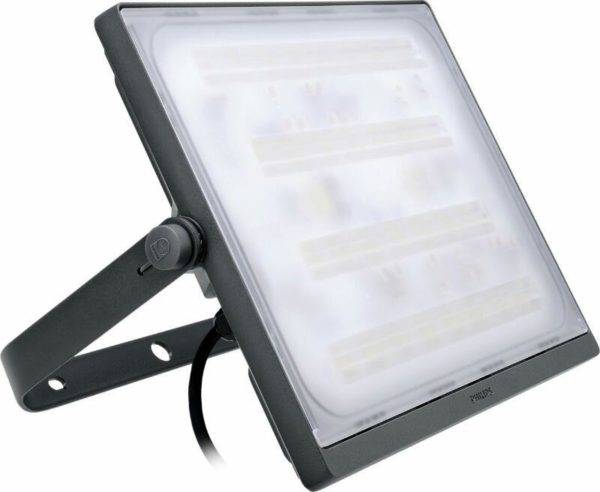

2 место Philips BVP176 LED190

Изготовленный в Нидерландах или в Китае, но под контролем голландских технологов уличный фонарь один из лучших среди осветительных приборов в своей категории. Мощность 200 В вполне соответствует световому потоку в 19 000 люмен, притом что цвет излучения теплый — 3000K. Литой алюминий и поликарбонатная линза защищают устройство на уровне IP65 от пыли и струй воды. Единственный недостаток – это возможность некорректной работы при достижении минимальной эксплуатационной температуры -40°C и переплата за бренд.

1 место Geniled element 100W

Лидером топа становится Российский производитель, один из самых честных в отношении соответствия заявленных параметров реальным цифрам при тестировании. Аппарат выдает 100 люмен/ватт холодного света в 5000 K. Алюминиевый корпус с защитой IP65 имеет возможность крепления сразу в трех вариантах: на консоль (трубу), на поворотный кронштейн или на подвес. Прожектор стабильно работает в температурном диапазоне от +50 до -45°C. Гарантийное обслуживание предоставляется в течении 3 лет. Из недостатков — относительно холодное свечение, но, учитывая местную сборку, можно заказать аппарат в комплектации с более теплыми светодиодами.

Параметры выбора прожектора с датчиком движения

Выбор прожекторов в специализированных магазинах большой. Самыми популярными по типу освещения остаются светодиодные устройства. Они отлично фокусируют свет, имеют высокую яркость. Кроме них, в продаже есть прожекторы галогенного типа, созданные на основе инфракрасного излучения. Прочие современные приборы таковы:

  • с LED-системой;
  • на солнечных батареях;
  • с люминесцентными лампами;
  • с энергосберегающими ртутными элементами.

Расположение датчика

Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.

В корпусе светильника

Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.

В отдельном корпусе на прожекторе

Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.

В отдельном корпусе в любом месте

Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:

Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству

Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.

При необходимости, на прожектор может быть установлено сигнальное устройство, кроме датчика движения. Оно будет служить простейшей сигнализацией. Помимо освещения, при движении на участке станет включаться звуковая сирена.

Мощность

Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.

Температура излучения

Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.

Угол обзора

Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.

Защитные оболочки конструкции

Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.

Вот основные классы:

  • IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
  • IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
  • IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
  • IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
  • IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.

Критерии выбора светодиодного прожектора

Перед выбором светодиодного прожектора нужно понимать, где можно его использовать, какие у него критерии.

Требований, как правило, много. Светодиодный прожектор должен иметь высокую устойчивость ко многим внешним воздействиям, быть мощным, долговечным и надёжным.

Рассмотрим основные критерии ниже.

Сила светового потока

Подбирать мощный и яркий светодиодный прожектор нужно по многим критериям. Одним из них является световой поток. И, как правило, чем сильнее такой поток, тем ярче подсветка.

Нужно учитывать то, какую площадь будет освещать этот самый прожектор. И это можно выяснить через формулу Ф=E*S.

Обозначение:

  1. Ф – световой поток (обозначение в люмен),
  2. E – освещенность (люкс),
  3. S – площадь объекта (квадратный метр).

Потребляемая мощность

Мощность – второй важный критерий при подборе будущего светодиодного прожектора. Чем меньше она, тем экономичнее прожектор, но менее ярким будет свет.

Прожектор на 200 Ватт подсвечивает территорию в 25 метров. 400 Вт подойдет для 50 метров. При этом галогенная лампа мощностью 500 Вт и светодиодная лампа на 50 Вт – одно и то же в плане мощности, но разные по дальности освещения.

Мощность всегда была важна при подборе лампы

Класс защиты от окружающей среды

Не менее важным критерием при подборе является защита корпуса от различного рода воздействий. Ведь такое оборудование, как светодиодный прожектор, должен большую часть времени или же все время находиться на улице, где он может попасть под любые осадки, например, тот же дождь или снег. Ведь если об этом не позаботиться, то устройство просто-напросто сломается.

Чтобы понять, есть ли защита такого рода, нужно найти обозначение в виде двух букв IP и цифры после них. Если вы нашли такую маркировку, нужно посмотреть на то, какие именно цифры там обозначены. Первая цифра – обозначение степени защиты от твердых частиц и пыли, вторая же касается защиты от воды.

Теперь разъясним место применения той или иной системы защиты прожекторов.

Если помещение не имеет отопления или погода без осадков, то ставят не слишком большую защиту от пыли и влаги (IP21-IP23). Достаточно защититься от конденсата. Когда речь идёт о промышленных объектах, то ставят там прожекторы с защитой IP50. Это значит, что у прожектора хорошая защита от пыли, но нет защиты от воды. Если же на тех объектах присутствует небольшая влажность, то ставят прожектор с защитой, как минимум, IP54. А вот когда все совсем плохо с точки зрения осадков (постоянные дожди и прочее), то ставят прожекторы с защитой IP67 или IP68. Оба варианта позволят не только защитить устройства от дождя или даже ливня, но и позаботиться о непопадании внутрь крупных частиц пыли.

Защищать прожектор нужно обязательно, если не хочется каждый месяц его менять

Срок службы

Светодиодные прожекторы всегда выделялись не только своим ярким светом, но и достаточно большим количеством рабочих часов. Как правило, отсчет начинается с 10000 часов, но сегодня можно встретить модели, работающие 50000 часов и даже больше.

Выбирая себе прожектор, нужно обязательно обратить внимание на то, какой у него эффективный срок эксплуатации. Для этого нужно найти обозначение L или LM и цифры после этих букв. Например, если на прожекторе есть обозначение L70 или LM70, то за своё время работы яркость у этого прожектора может упасть максимум до 70%

Например, если на прожекторе есть обозначение L70 или LM70, то за своё время работы яркость у этого прожектора может упасть максимум до 70%.

Критерии выбора светодиодных светильников

Товары из области светотехники имеют достаточно много показателей – в них легко запутаться без специальных знаний. Приборы с похожими характеристиками могут выдавать свет разной интенсивности и теплоты. К прожекторам, которые будут использоваться на улице, возникает еще больше требований, ведь они будут подвергаться постоянному воздействию природных явлений.

Перед выбором прожектора со светодиодной лампой, датчиками освещенности и движения стоит обратить внимание на самые ключевые параметры

Критерий #1 — мощность и световой поток

Тесно связанные характеристики, от которых фактически зависит яркость будущего освещения. Чем выше показатель мощности, тем интенсивнее будет гореть прожектор. Однако для того, чтобы понять, хватит ли потенциала светодиодов, нужно учитывать и площадь освещаемой территории, и высоту, на которой будет установлен прибор. Чем выше будет произведен монтаж, тем сильнее будет рассеиваться свет.

Чтобы просчитать потенциальный уровень освещенности, необходимо разделить значение светового потока на площадь освещаемой зоны. Полученный результат измеряется в люксах (лк). Приемлемым показателем средней освещенности улиц и площадей, территории у торговых центров является значение в 10 лк. Для жилых застроек этот показатель снижен до 4 и 6 лк. Однако покупатель всегда может выбрать прожектор под свои потребности, используя стандарты лишь в качестве ориентира.

Критерий #2 — цветовая температура

От этого показателя, измеряемого в градусах Кельвина (К), зависит характеристика видимого света, который продуцирует прожектор. Свет может быть холодным с характерным голубоватым свечением или теплым, имеющим приятный желтоватый подтон. Детальнее о цветовой температуре и мощности ламп мы рассказали в этой статье.

Прожекторы с параметрами цветовой температуры от 5000 К и выше излучают холодный свет. Все, что находится в пределах 2700-3000 К, проявляется как теплое свечение.

Критерий #3 — защита от пыли и влаги

Кроме антивандальных качеств прожектор должен обладать подходящей степенью защиты от пылевых частиц и воды – IP. Параметр имеет цифровое обозначение и расшифровывается по специальным таблицам.

Первая цифра говорит о невосприимчивости прибора к пыли и должна быть не менее 5. В этом случает возможно попадание незначительного количества частиц внутрь корпуса, однако это не скажется на работе прожектора. Цифра 6 свидетельствует о полной пыленепроницаемости устройства.

Вторая цифра характеризует особенности взаимодействия техники с водой. Для прожекторов приемлемыми показателями являются 4, 5, 6: защита от брызг, капель и сильных водяных струй соответственно.

Назначение, виды, устройство и работа прожекторов с датчиком движения

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются светодиодные устройства. Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор

Критерии выбора светодиодных светильников

Товары из области светотехники имеют достаточно много показателей – в них легко запутаться без специальных знаний. Приборы с похожими характеристиками могут выдавать свет разной интенсивности и теплоты. К прожекторам, которые будут использоваться на улице, возникает еще больше требований, ведь они будут подвергаться постоянному воздействию природных явлений.

Плохие погодные условия – далеко не единственные причины быстрой порчи светового оборудования

В некоторых районах важно учитывать вероятность нападения вандалов и подбирать и устанавливать прожекторы так, чтобы их не смогли повредить случайные хулиганы

Перед выбором прожектора со светодиодной лампой, датчиками освещенности и движения стоит обратить внимание на самые ключевые параметры

Критерий #1 — мощность и световой поток

Тесно связанные характеристики, от которых фактически зависит яркость будущего освещения. Чем выше показатель мощности, тем интенсивнее будет гореть прожектор. Однако для того, чтобы понять, хватит ли потенциала светодиодов, нужно учитывать и площадь освещаемой территории, и высоту, на которой будет установлен прибор. Чем выше будет произведен монтаж, тем сильнее будет рассеиваться свет.

Чтобы просчитать потенциальный уровень освещенности, необходимо разделить значение светового потока на площадь освещаемой зоны. Полученный результат измеряется в люксах (лк). Приемлемым показателем средней освещенности улиц и площадей, территории у торговых центров является значение в 10 лк. Для жилых застроек этот показатель снижен до 4 и 6 лк. Однако покупатель всегда может выбрать прожектор под свои потребности, используя стандарты лишь в качестве ориентира.

Критерий #2 — цветовая температура

От этого показателя, измеряемого в градусах Кельвина (К), зависит характеристика видимого света, который продуцирует прожектор. Свет может быть холодным с характерным голубоватым свечением или теплым, имеющим приятный желтоватый подтон. Детальнее о цветовой температуре и мощности ламп мы рассказали в этой статье.


Выбирать цвет по степени теплоты стоит из собственных предпочтений. Конкретные требования к цветовой температуре не применяются при планировании освещения придомовой территории

Прожекторы с параметрами цветовой температуры от 5000 К и выше излучают холодный свет. Все, что находится в пределах 2700-3000 К, проявляется как теплое свечение.

Критерий #3 — защита от пыли и влаги

Кроме антивандальных качеств прожектор должен обладать подходящей степенью защиты от пылевых частиц и воды – . Параметр имеет цифровое обозначение и расшифровывается по специальным таблицам.

Первая цифра говорит о невосприимчивости прибора к пыли и должна быть не менее 5. В этом случает возможно попадание незначительного количества частиц внутрь корпуса, однако это не скажется на работе прожектора. Цифра 6 свидетельствует о полной пыленепроницаемости устройства.

Вторая цифра характеризует особенности взаимодействия техники с водой. Для прожекторов приемлемыми показателями являются 4, 5, 6: защита от брызг, капель и сильных водяных струй соответственно.

Какие бывают

Так как лампы накаливания в прожекторах уличного освещения не оправдывают себя по КПД и долговечности, на рынке светотехники появились новые приборы, отличающиеся иным принципом действия.

Галогенные

Модификация лампы накаливания с парами галогенных газов в колбе. Галогены инертны к химическим и термическим процессам, что замедляет окисление вольфрамовой нити и повышает ее КПД на 30–40% от обычной вакуумной системы. Колба требовательна к отсутствию влаги и загрязнений на поверхности стекла, а электрическая схема прибора нуждается в понижающем трансформаторе.

Металлогалогенные

Представляют собой газоразрядную ртутную лампу в двойной стеклянной колбе. Во внутренней оболочке, кроме паров ртути, присутствуют галогениды различных металлов для коррекции спектра. Запуск устройства возможен только от блока розжига, но сам прибор работает от сети 220 В. Металлогалогенные лампы объемнее галогенок, корпус вместе с рефлектором массивнее, а потребление энергии у них больше, при сравнительно одинаковой светоотдаче.

Натриевые

Конструкция, схема и принцип работы такой же, как у металлогалогенок, но в качестве источника света используются пары натрия, выдающие больше светового потока при одинаковом энергопотреблении.

Светодиодные

Представляют собой светодиодные COB или SMD-матрицы в корпусе с драйвером или понижающим трансформатором. Отличаются от предыдущих типов фонарей меньшей массой и габаритами при большем ресурсе работы и КПД.

Как выбрать светодиодный прожектор

Светодиодные осветительные приборы все чаще становятся выбором большинства потребителей по нескольким причинам:

  • Длительный срок службы;
  • Низкое энергопотребление;
  • Экологичность;
  • Малый нагрев в процессе эксплуатации;
  • Устойчивость к колебаниям температур и вибрациям;
  • Отсутствие ограничения на количество включений/выключений;
  • Возможность подключения фотореле и датчика движения.

Единственным минусом принято называть его высокую стоимость. Однако, в течение срока службы устройство многократно окупается. Чтобы правильно выбрать его, следует ознакомиться с характеристиками и условиями работы.

Параметры выбора

При выборе светодиодных прожекторов нужно учитывать множество факторов и параметров, перечисленных ниже

Также стоит обратить внимание на материал, из которого изготовлен корпус, толщину радиатора и степень защиты

Материал корпуса

Некоторые устройства производятся из нержавеющей стали со светоотражателем из алюминиевого сплава. Это хороший вариант, если led-прожектор эксплуатируется внутри жилых комнат, но если необходимо применение на открытом воздухе, то подобной конструкции лучше избегать (начнутся коррозийные процессы на стыке двух металлов).

Толщина радиатора

Никогда не экономьте на радиаторе – наряду с драйвером он является самым важным компонентом, продлевающим долговечность устройства. Дело в том, что плохой радиатор не способен обеспечить нормальный отвод тепла от матрицы. Выбирая между двумя одинаковыми светодиодными прожекторами, остановитесь на приборе с наибольшим радиатором.

Класс защиты

Также не рекомендуем экономить средства, покупая прожекторы без защиты от пыли и влаги. Особенно актуально это для тех случаев, когда устройство будет эксплуатироваться за пределами здания. В идеале нужно искать корпус с защитой не ниже IP54.

Драйвер

Блок питания, преобразующий переменный ток в постоянный, имеет свой срок эксплуатации. Состоит такой электротехнический элемент из электролитических конденсаторов, которые со временем высыхают и теряют запас емкости. Обычный конденсатор предназначен для бесперебойной эксплуатации в течение 10000 часов, у хорошего устройства параметр может возрасти до 30000, у дорогого японского – до 50000.

Обращайте внимание на герметичность драйвера. Если на плате отсутствует герметик или компаунд, то вскоре она выйдет из строя при попадании малейшей влаги

Какой марке отдать предпочтение?

Индустрия светодиодного освещения стремительно развивается, поэтому актуальные несколько лет назад модели сегодня безнадежно устаревают и вытесняются более эффективной продукцией. Среди большого числа фирм-производителей популярностью у потребителей пользуются марки IEK, ЭРА, Feron

– они демонстрируют лучшее соотношение цены и характеристик. Безусловными лидерами качества считаютсяOsram иPhilips . При этом на рынке светодиодного оборудования наблюдается жесткая конкуренция, что на руку потребителю – стоимость современных приборов освещения становится более доступной.

Принцип работы датчика движения

Уличный прожектор на базе светодиодов, оснащенный автоматическим блоком управления (датчиком движения), позволяет значительно экономить электроэнергию, так как освещение включается лишь при появлении в зоне радиуса действия прибора любого движущегося объекта. Устройство этого типа отслеживает изменение уровня инфракрасного излучения.

Механизм устроен таким образом, что ИК-излучение посредством встроенных линз и отражателей перенаправляется на специальный сенсор, который, в свою очередь, выдает реакцию на изменение уровня ИК-излучения. Затем с помощью реле происходит подключение нагрузки к питающей сети.

Уличный прожектор, оснащенный датчиком движения, имеет немало достоинств:

  1. Длительность функционирования, так как диодные лампы могут служить на протяжении десятков лет без необходимости замены.
  2. Простота подключения.
  3. Не требует регулярного обслуживания, в том числе и частой замены лампочек.
  4. Экономичность, что достигается не только за счет использования энергоэффективных светодиодов, но еще и благодаря автоматическому блоку управления, который включает и отключает прожектор по мере необходимости в освещенности участка, в частности, при появлении в радиусе действия прибора движущегося объекта.
  5. Полная безопасность при эксплуатации, так как механизмом не предусмотрено использование вредных для организма человека веществ.
  6. Повышенная стойкость к вибрациям, звуковым волнам и механическим повреждениям.
  7. Быстрая реакция при включении и отключении прибора.
  8. Установка на любой поверхности: горизонтальной, вертикальной. Это может быть столб, стены, перекрытие.
  9. Устойчивость к перепадам температур, в том числе и к воздействию пограничных значений данного параметра.

Виды прожекторов и порядок выбора

Среди известных моделей прожекторов с ДД выделяются следующие виды:

  • приборы, работающие с лампочками накаливания или на энергосберегающих источниках света;
  • более эффективные галогенные прожекторы;
  • светодиодные устройства, рассчитанные на напряжение не более 12 Вольт.

Каждая из разновидностей прожекторов с датчиком движения для улиц имеет свои преимущества и недостатки, учет которых в процессе выбора очень важен. При прочих равных условиях предпочтение отдается той модели, которая лучше всего подходит для охраняемого участка.

В различных типах осветителей с датчиками предусмотрена регулировка чувствительности для подгонки ее под конкретные условия эксплуатации. После правильного ее выставления приборы реагируют только на объекты определенного размера. Кроме того, в некоторых моделях допускаются временные подстройки, определяющие задержку выключения прибора после срабатывания.

Чтобы выбрать подходящую для установки на улице модель прожектора с ДД следует придерживаться двух правил. В первую очередь нужно определиться с используемым в нем осветителем, от выбора которого зависит эксплуатационная надежность устройства

Во-вторых, важно ознакомиться с параметрами датчика движения, удовлетворяющими все предъявляемые к нему требованиям

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Основные выводы

Независимо от того, предназначается ли прожектор для дома в центре Москвы или для далекого загорода, при его выборе нужно руководствоваться четкими правилами:

  1. Прибор должен соответствовать по мощности, углу обзора, порогу чувствительности месту и площади освещения.
  2. Устройство должно иметь надежный герметичный корпус, электроника исправна, а источник света и датчик – безотказными.
  3. Прожектор и детектор к нему должны иметь гарантию от производителя.

После покупки прибор важно правильно установить, подключить согласно прилагаемой схеме и настроить в соответствии с условиями эксплуатации. Предыдущая

Предыдущая

ПрожекторыКак производится ремонт светодиодных прожекторов своими руками

Следующая

ПрожекторыКак самому подключить фотореле к светодиодному прожектору

Вывод

По всем параметрам светодиодный прожектор превосходит галогенный, к тому же применяет его можно практически везде. Именно благодаря высоким характеристикам, данные осветительные приборы излучают исключительно качественный и яркий свет. При всем этом имеют значительное преимущество, экономия электрической энергии и тем самым денежных средств. Также нет никакой нужды в обслуживании на протяжении всего периода использования.

Грамотно выбранный осветительный прибор, соответствующий личным потребностям, обеспечит максимально надежную и эффективную эксплуатацию на длительный срок. Необходимо помнить, что стоимость качественного известного производителя будет довольно высока, но при этом есть и гарантия, что прибор будет исправен. Но при этом исключать китайского производителя вовсе не следует.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
