Датчики температуры для отопления: назначение, виды, инструкции по установке

Существующие датчики температуры для отопления

Датчики температуры необходимы для передачи информации о текущем состоянии теплоносителя и о текущей температуре в контролируемых помещениях. Данные с датчиков направляются в контроллер, который обрабатывает полученную информацию и вырабатывает управляющий сигнал для корректировки работы котла отопления.

Виды термодатчиков

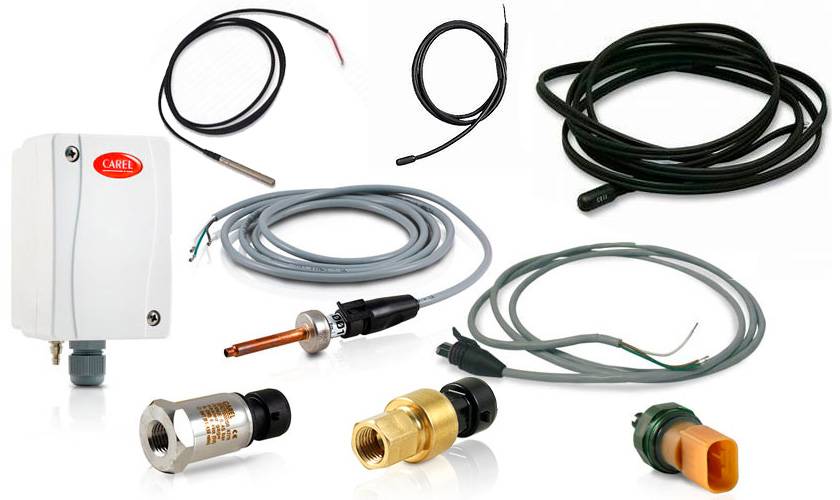

Все датчики температуры для отопления, которые применяются для контроля текущего состояния контура, разделяются на 2 вида. В принципе полноценный контроль системы отопления обеспечит любой из них, разница в использовании различных конструкторских решений и в способе передачи информации.

Способы передачи информации делятся на такие виды:

Проводные термодатчики для отопления, и это понятно из их названия, передают данные на контроллер через провода, проложенные от датчика к блоку управления котла. Высокотехнологичные беспроводные датчики передают информацию, используя передатчик и приемник радиоволн. Приблизительно так, как работает роутер WiFi.

Термодатчики по способу их размещения делятся на такие виды:

1. накладные датчики – они крепятся к трубам контура отопления;
2. погружные датчики – находятся в постоянном контакте с теплоносителем;
3. комнатные датчики – располагаются внутри помещений;
4. внешние датчики – размещаются снаружи обогреваемых помещений.

Сколько нужно термодатчиков для отопления?

Если для обычной схемы отопления применяется только один комнатный датчик температуры для газового котла, то при лучевой коллекторной схеме отопления таких датчиков может быть несколько. В таком случае регулировка температуры происходит для каждого помещения индивидуально. Находящийся в каждой комнате температурный датчик для отопления направляет информацию на контроллер, который через блок управления регулирует независимую подачу теплоносителя от коллектора в нужное помещение для поддержания установленной температуры. Более подробно про автоматику для котлов можно прочитать в нашей статье «Существующая автоматика для котлов отопления».

Визуальный контроль температуры

Для контроля температуры теплоносителя, температуры внутри и снаружи отапливаемого помещения предназначены термодатчики различных типов. Для визуального контроля большинство комнатных термостатов снабжены дисплеями, на которые выводится текущее значение температуры в помещении. В приборах измерения температуры, которые установлены на котлах, также предусмотрена возможность визуального контроля.

Для систем отопления применяются такие виды термометров:

Жидкостные термометры. Применяются для контроля и измерения температуры как внутри помещений, так и снаружи зданий.

В твердотопливных котлах иногда применяется жидкостный термометр для отопления, но в современных агрегатах применяются биметаллические индикаторы температуры.

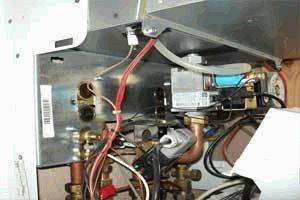

Неисправности газового котла связанные с датчиками температуры

Причин, которые вызывают отказ или неустойчивую работу газового котла много. В каждом случае нужно разбираться конкретно.

Основные неисправности газовых котлов такие:

1. котел не запускается;
2. затухание горелки;
3. газовый котел не набирает температуру;
4. котел не отключается.

Могут ли эти неисправности появиться из-за отказа датчиков температуры? Могут, и в процессе поиска причин сбоя датчики температуры, их цепи, передатчик и приемник для беспроводных систем нужно проверить в первую очередь. Нельзя исключить следующие варианты:

• Котел выключился и не включается. Одна из вероятных причин отказ или подгорание реле включения датчика температуры. В сложных системах с электронными датчиками и контроллерами чаще всего возникает неисправность в блоке управления.
• Неисправность – затухание горелки, может иметь множество причин, но одна из них – сбой датчика температуры, что вызывает выключение основной горелки.
• Причиной недостаточного нагрева теплоносителя может быть преждевременное отключение котла вследствие неверной установки температуры или неисправности датчика.
• Если залипнет механическое реле датчика температуры, или произойдет сбой в электронном блоке или датчике температуры, то такая неисправность вполне вероятна.

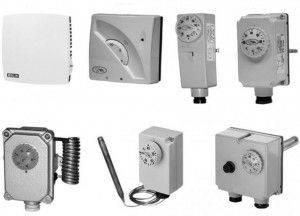

Термостаты (более детально о которых можно прочитать здесь) совместно с контроллерами и блоками управления поддерживают постоянный температурный режим, что способствует экономии топлива и уменьшению расходов на отопление. Датчики температуры позволяют полностью автоматизировать процесс управления отоплением и обеспечить ее долговечность и безопасность.

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели. Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Подключение внешнего управления напрямую поддерживают и электрические, а также твердотопливные котлы.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования. Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива. Стоимость хорошего термостата порядка 1 500-3 000 руб., но окупается он, при грамотном использовании, за несколько месяцев эксплуатации.

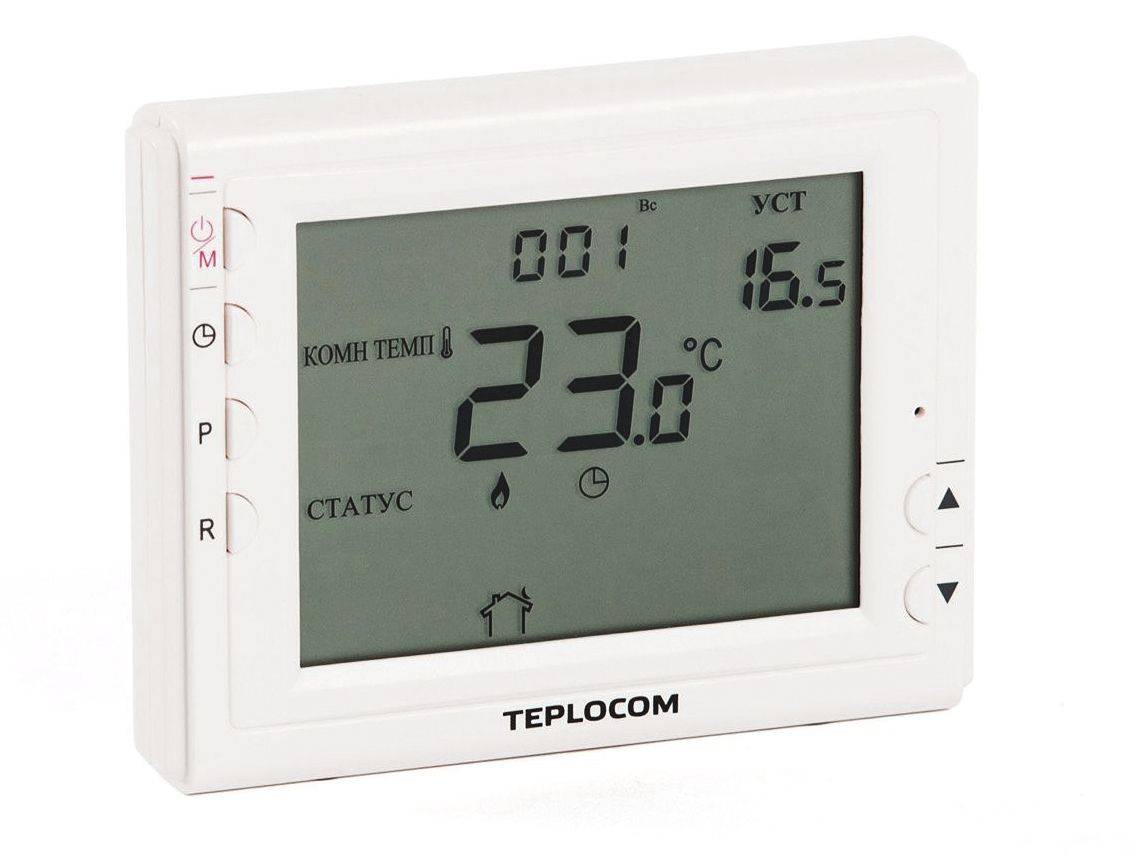

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры. Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Какие симптомы указывают на проблемы с датчиком?

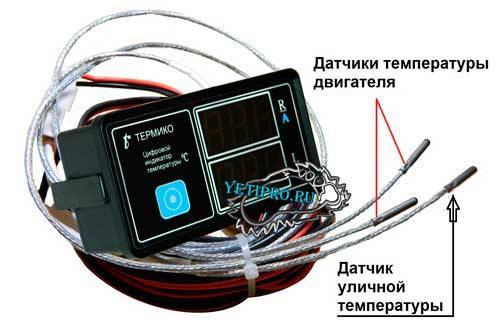

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

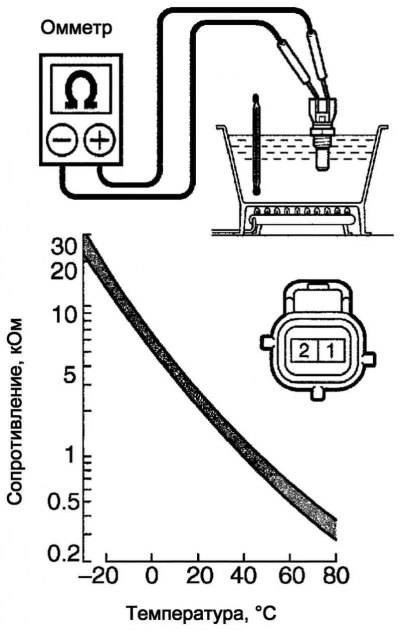

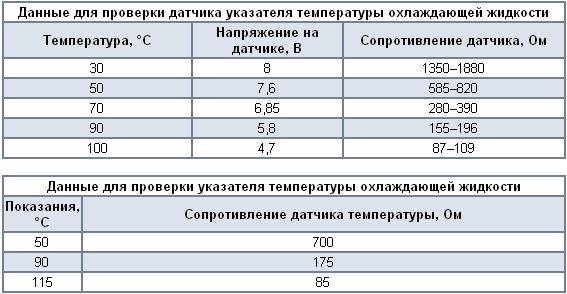

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

2 Виды терморегуляторов

В автономных системах используются различные типы терморегуляторов, которые отличаются своей конструкцией и принципом работы. Распространение получили три вида устройств:

• механические;
• электронные;
• полуавтоматические.

Простейшие механические терморегуляторы отличаются надежной конструкцией, позволяя выполнять ручную настройку количества подаваемого внутрь батареи теплоносителя. К преимуществам этого типа приборов можно отнести их простоту, доступную стоимость, четкость и легкость настройки. Они полностью энергонезависимы, поэтому для работы таких устройств не требуется дополнительное подключение к электричеству или использование различных небольших батареек. К недостаткам механических терморегуляторов принято относить отсутствие разметки, поэтому настройку агрегата выполняют исключительно опытным путем.

Электронные термостаты отличаются сложной конструкцией, включают программируемый микропроцессор, который анализирует данные от многочисленных датчиков, посылая сигналы исполнительным устройствам на открытие или закрытие радиаторов, что позволяет оперативно изменять температуру в помещении.

Электронные терморегуляторы в системах отопления принято разделять на два типа:

1. 1. Закрытые модели не способны автоматически определять температуру, поэтому требуется их ручная настройка. После завершения регулировки устройство будет в автономном режиме поддерживать микроклимат в помещении.
2. 2. Открытые автоматические регуляторы температуры в системах отопления отличаются расширенной логикой. Имеется возможность тонкой настройки термостата, в том числе установка таймера, порога срабатывания устройства на минимальную и максимальную температуру.

Полуавтоматические модели сочетают преимущества электронных и механических терморегуляторов. Они имеют доступную стоимость, поэтому идеально подходят для применения в бытовых целях. Наличие у полуэлектрического регулятора небольшого цифрового дисплея позволяет существенно упростить их настройку и последующее использование.

4 Особенности выбора

Желательно, чтобы датчики температуры воздуха в помещении для отопления и остальные элементы были изготовлены одной компанией-производителем. Агрегаты для отопления с большой мощностью можно укомплектовывать любыми моделями программаторов.

Чтобы не ошибиться с покупкой, следует рассчитать нужные технические параметры. Это позволит исключить в будущем простои отопительного оборудования. Для приборов с высокой мощностью, возможно, придется заменить проводку, поэтому перед установкой желательно получить совет специалиста.

Недорогие модели с минимальным функционалом и набором опций также можно установить. Однако в процессе эксплуатации они наглядно покажут, насколько эффективны и надежны в работе.

Также имеют значение материал корпуса прибора, дизайн и размеры.

Датчики температуры для газовых котлов — воздуха и воды, наружные и комнатные

Обеспечение комфортных условий проживания в современном загородном доме немыслимо без надежной и безопасной при эксплуатации системы автономного отопления. Важнейшим элементом оборудования таких систем является индивидуальный отопительный котел, способный поддерживать в помещениях комфортный климат. Наиболее широкое распространение получили газовые котлы, поскольку природный газ в российских условиях пока остается самым дешевым топливом.

Комфортный климат в доме или квартире

Конечно, регулировать тепло в квартирах или домах можно и вручную, но гораздо удобнее, когда процесс отопление практически не требует внимания или вообще полностью автоматизирован. Для этих целей используются авторегуляторы, которые с помощью датчиков измерения температуры для газовых котлов самостоятельно поддерживают заданный тепловой режим.

В большинстве конструкций современных газовых агрегатов предусмотрена возможность подключения различных вспомогательных устройств (датчиков уличной температуры, таймеров и др.) к системе автоматического управления (контроллеру). Поэтому, при установке индивидуального отопления следует выбрать способ контроля параметров: дополнительно подключаемые датчики для отопительных приборов, либо терморегуляторы, вмонтированные в них.

Зачем же их подключать?

Общее назначение температурных датчиков — контроль степени нагрева контуров отопления и воздуха, внутри и снаружи помещения. Они передают сигнал на терморегулятор для обеспечения оптимального режима процесса горения и регулирования нагревания. В зависимости от назначения, места расположения и способа передачи сигнала, индикаторы тепла для газовых отопителей делятся на группы:

• датчики температуры воздуха
• датчики нагрева теплоносителя

По месту расположения:

По способу передачи сигнала:

Комнатные измерители температуры воздуха

Предназначены для измерения и контроля климата внутри отапливаемых объектов. При изменении температуры воздуха комнатный датчик передает информацию на автоматизированный модуль управления котлом, который снижает или увеличивает мощность нагрева отопительного контура.

В терморегуляторах могут использоваться выносные датчики температуры для котла, встроенные датчики или оба типа вместе.

Внешние измерители

Независимый от внешних погодных условий тепловой баланс поддерживается при помощи датчика уличной температуры для котлов, установленного снаружи здания. При потеплении или похолодании наружный датчик котла активирует погодозависимую программу теплогенератора, которая и корректирует нагревание воды, подающейся для отопления по определенному графику. Подогрев теплоносителя будет изменяться в зависимости от изменений наружной температуры воздуха. Таким образом, учет фактических внешних условий позволяет повысить комфорт для потребителя и получить экономию топлива.

Кроме выносного датчика температуры для котла, обычно к агрегату подключаются другие элементы измерения температурных показателей.

Проводные и беспроводные

В зависимости от способа передачи данных на регулирующее устройство температурные датчики делятся на два вида:

Проводные. Связь с контроллером осуществляется при помощи проводов, по которым и передается информация.

Беспроводные. В таких устройствах данные на регулирующий модуль передается по радиоканалу. Состоит из двух блоков: передающий, установленный в контролируемом помещении, и принимающий, установленный на котле или рядом с ним.

Измерители нагревания теплоносителя

Используются для определения температуры носителя в нагревательных контурах газовых котлов или в бойлерах. Выпускаются в нескольких видах:

Накладные датчики. Устанавливаются на наружную поверхность трубопровода и крепятся при помощи специального хомута или ленты.

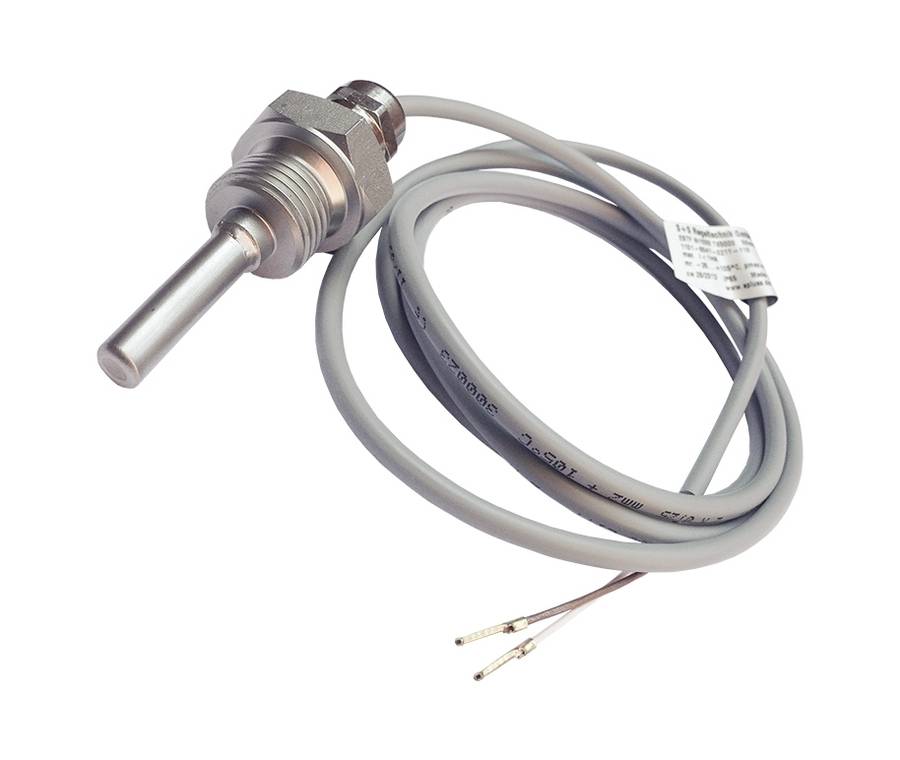

Погружные датчики температуры воды для котла, размещаются в специальных посадочных местах на трубопроводах и имеют непосредственный контакт с теплоносителем. В качестве чувствительных элементов в них могут использоваться термоэлектрические преобразователи (термометры сопротивления, термопары), отградуированные для определенных диапазонов температур. Эти приборы могут быть калибруемые (с настраиваемыми пределами измерений) и некалибруемые, без дисплея, с дисплеем и т.д.

Подводя итог, хочется отметить, что необходимость использования датчиков температуры для газовых котлов обусловлена успешным их применением как для обеспечения комфортного проживания, так и для экономии тепловой энергии, а следовательно — для снижения материальных затрат потребителя.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

1. Непосредственно к котлу.
2. К циркуляционному насосу.
3. На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя.

В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.

Врезать термостаты в существующие отопительные трубопроводы следует только в крайнем случае, максимальной эффективности от их применения можно добиться лишь при включении их в систему еще на стадии проектирования

Если система водяного отопления в доме сделана по однотрубной схеме, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

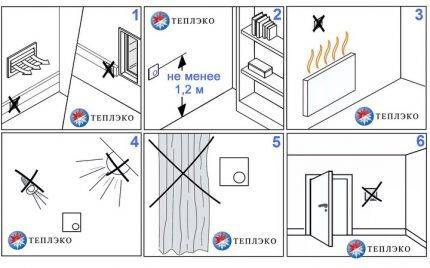

При установке термостатного датчика температуры воздуха следует придерживаться определенных правил, иначе под воздействием соседних приборов или предметов он будет ложно срабатывать

Термодатчик необходимо монтировать:

• в месте, куда не попадают прямые солнечные лучи;
• подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
• так, чтобы он не оказался закрытым декоративными экранами или шторами;
• на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

из бронзы;

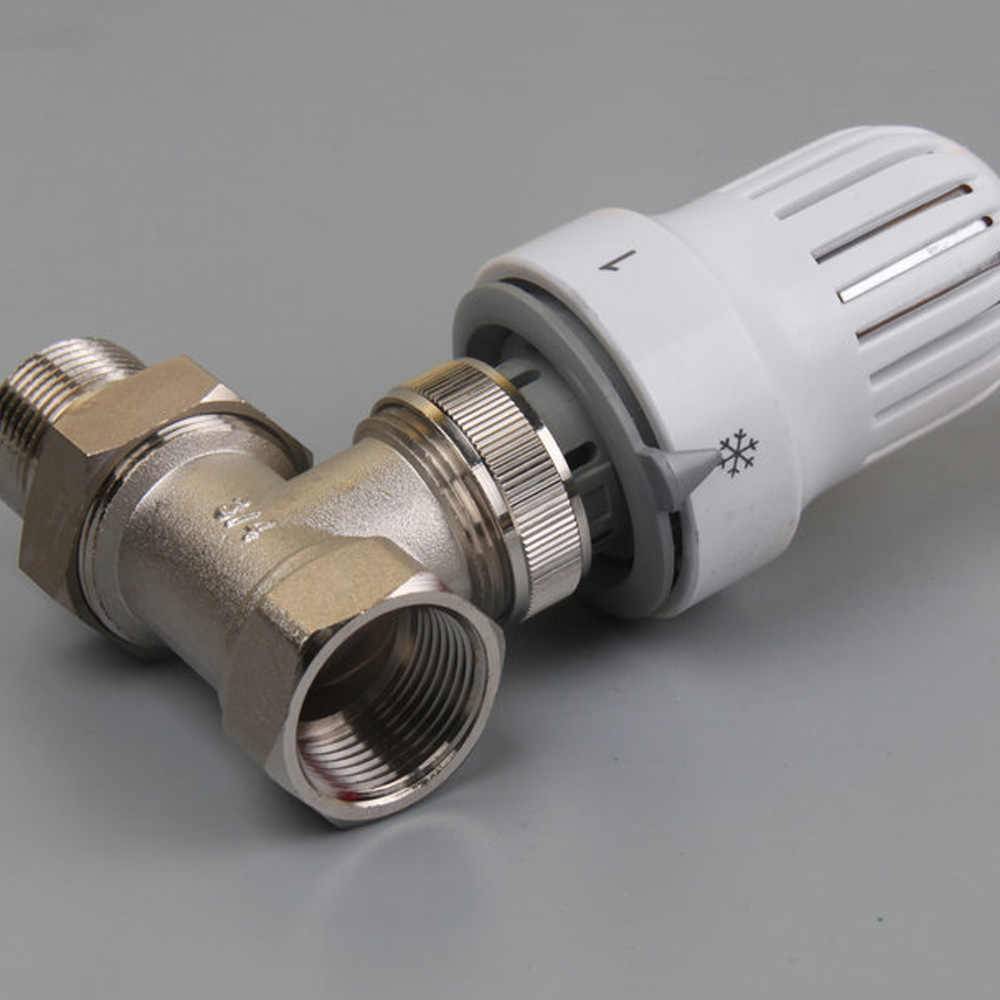

Термоголовки на радиаторы из бронзы

латунные;

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

Рассматривают варианты:

• прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
• угловые – позволяют установить терморегулятор на участок сложной конфигурации;
• в составе гарнитуры.

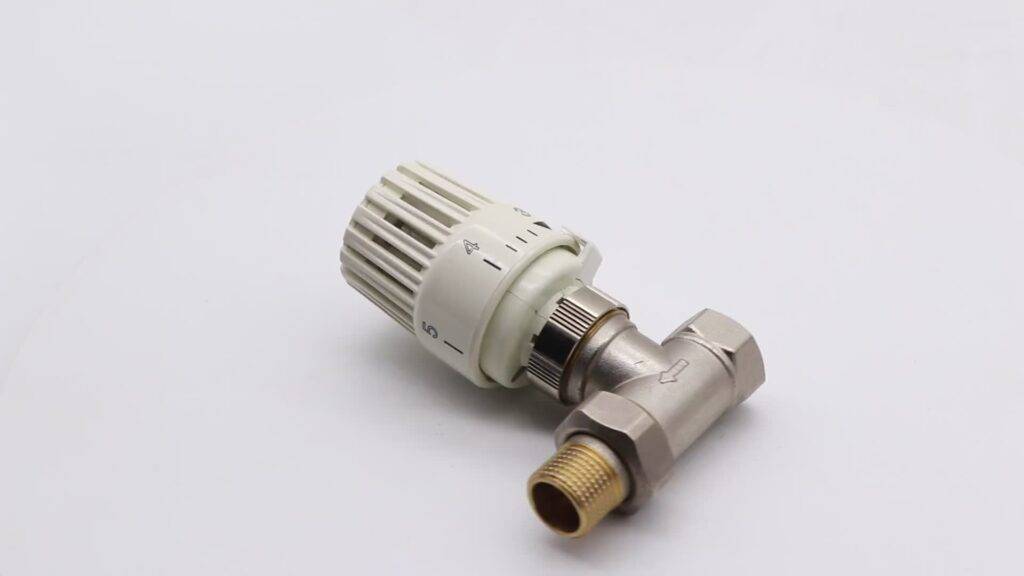

Прямая и угловая конфигурация терморегулятора

Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.

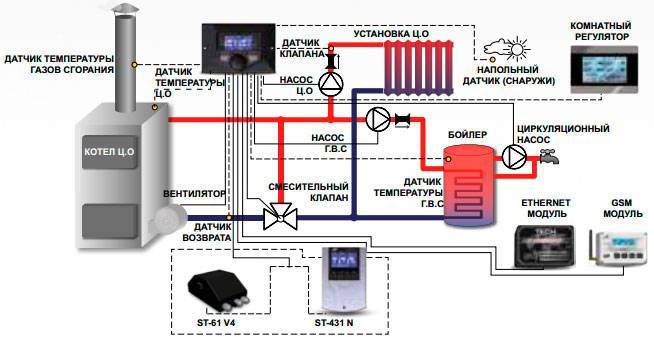

Типовые решения автоматизации системы отопления.

Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление
питанием обычного электрического котла
с ТЭНом.

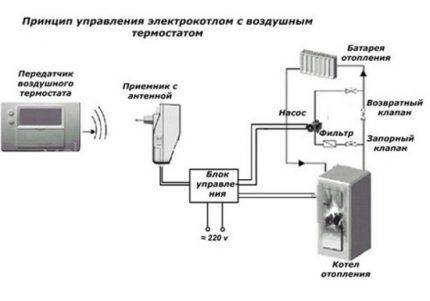

А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.

Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других – это фазы 220В
(одна на открытие, другая на закрытие).

ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на “NC – нормально закрытые” и “NO – нормально открытые”. Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.

Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!!  Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.

А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи – это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.

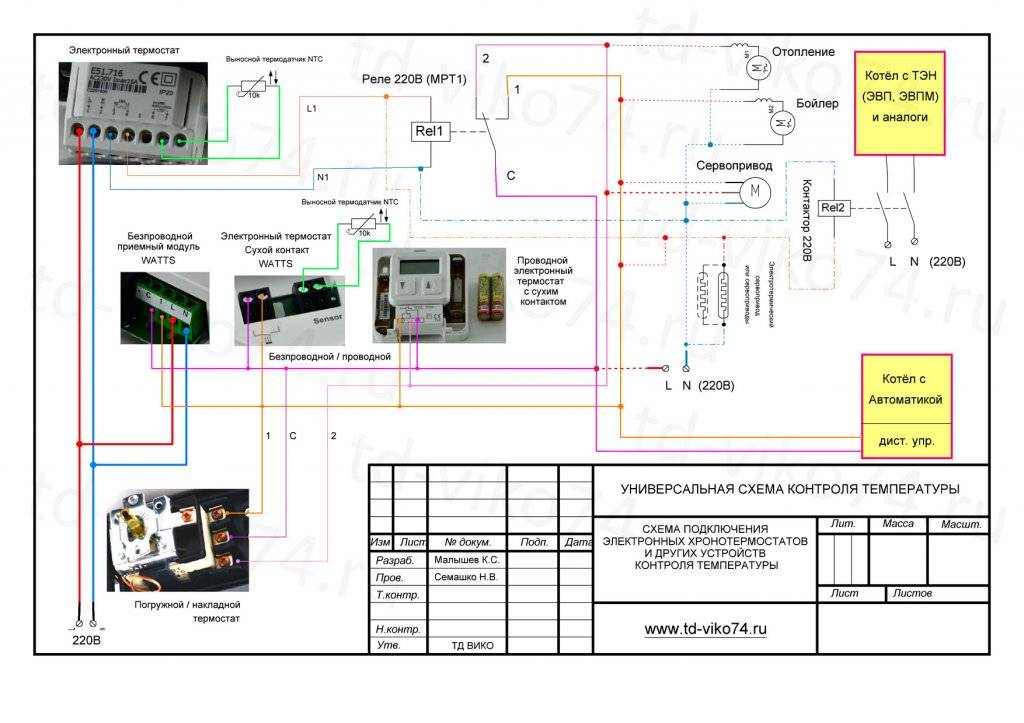

Скачать схему подключения электронных термостатов можно здесь.

1 Общие сведения

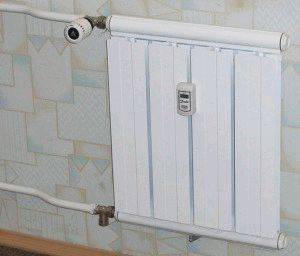

Счетчики тепла на батарею в квартире устроены просто и выполняют функцию отслеживания количества тепла от радиатора и изменение температуры воздуха в помещении. Любое приспособление состоит из температурного датчика, счетчика, считывающего количество воды, циркулирующей по системе, а также специального вычислителя, который собирает данные обоих приспособлений и рассчитывает количество потребленного тепла.

Как правило, конструкцию сочетают с установкой счетчика теплоносителя, работающего от электричества или обычных батареек. Для эффективности системы необходимо приобрести два датчика тепла на батарею. Один устанавливается на входе системы отопления, а второй — на выходе. Счетчик теплоносителя разрешается монтировать в обеих точках.

Если разводка труб отопления вертикальная, процесс несколько усложняется, поскольку радиаторы в квартире могут быть подключены к разным стойкам. Работники коммунальных служб предупреждают жильцов многоквартирных домов, что при такой отопительной системе устанавливать теплодатчик не рекомендуется. Это связано с большими сложностями, так как на каждый радиатор необходимо поставить отдельный датчик.

Существующие виды

Классификация по способу измерения температуры

• термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
• терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
• манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
• цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.

Установленный на стену уличный датчик температуры в защитном корпусе.

Классификация по способу размещения

• накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
• погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
• комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
• уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.

Датчик температуры для котла отопления: как выбрать и установить

Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

• накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
• погружные — располагаются в толще среды с измеряемым температурным потоком;
• комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
• наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.

Как выбрать термодатчик

ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.
