Как выбрать гидравлический трубогиб

Советы по выбору

В выборе трубогиба обратите внимание на несколько критериев:

Вид изделия. Механические и гидравлические трубогибы прекрасно подойдут в бытовых условиях, а вот электрические будут справляться с большими объемами работ, соответственно оно хорошо впишутся в производства и крупные пространства.
Назначение. Определитесь, с какими материалами предстоит работать трубогибу (диаметр труб, стальные и профильные, медные изделия).
Регулировка настроек. Благодаря ручному управлению трубогиб становится универсальным и функциональным, ему будут под силу разные виды работ, и различный их объем.

Разновидности трубогибов

Трубогибы широко используют не только в сферах промышленного производства, но и быту. При выборе руководствуются в первую очередь стоимостью, размерными параметрами изгибаемых изделий, объемами производства, принципом работы приспособлений.

По приводу различают ручные механические, гидравлические или с электроприводом трубогибочные механизмы.

В торговой сети представлены следующие основные категории трубогибов:

Ручные с храповым механизмом. Это приспособления арбалетного принципа действия с роликами по краям и со сменными прижимными полусферическими насадками под разные трубные диаметры. Перемещение штока с упором в трубу осуществляется при помощи рукоятки храпового механизма.

Так как мускульная сила человека не позволяет получить значительное физическое усилие, такими приспособлениями изгибают в основном медь, нержавейку, алюминий и сталь с тонкими стенками диаметром не более 1 дюйма (25 мм)).

Рис. 4 Трубогибные станки с намоткой заготовки на шаблон

Ручной с гидравлическим приводом. Это приборы арбалетного типа, у которых вместо механического храповика для подачи прижимной головки используется гидравлический привод. Инструмент рассчитан на бытовое и профессиональное применение при монтаже трубопроводных коммуникаций подачи газа, отопления и водоснабжения. Обычно такие приборы оснащаются рядом головок под трубные диаметры 15, 20, 25, 32, 40, 50 и 60 мм, или 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 дюйма.

Гидравлические трубогибы выпускают ведущие мировые производители различного ручного и электрического инструмента с брендами Rems, Rothenberger, Virax.

Ручные (рычажные) приспособления для обкатки. Это одни из широко распространенных ручных станков, в которых неподвижную трубу обвивают вокруг шаблона.

Обычно трубный торец подводят к ролику или сегментному элементу, вставляя в зазор между ним и расположенной рядом опорной деталью. Затем трубу обжимают рычагом, в котором вращается ролик или имеется плоская, профильная пластина.

Чтобы избежать овальности трубы в месте изгиба, многие производители выпускают системы из нескольких обжимных ступеней, рассчитанных на трубные диаметры 15, 20 и 25 мм. В этом случае появлению овальности будут препятствовать стенки шаблона, в которые при изгибе начнет упираться трубная оболочка.

Многие заводские приборы оснащают градусной шкалой изгиба на полукруглом сегментном шаблоне.

Так как при работе приходится прилагать значительную мускульную силу, такие трубогибы рассчитаны на работу с любыми видами металлических труб не более 40 мм в окружности.

Рис. 5 Ручные трубогибы с гидроприводом

Ручного типа для радиальной гибки. Обычно это крупногабаритные стационарные станки, изгибающие трубы по технологии прокатки. В них размещены два крайних ролика, по которым движется труба, и центральный прижимной, задающий радиус изгиба. Верхний ролик плавно опускают на резьбовом штоке (шпинделе), которой закреплен в резьбе станины станка.

Как выбрать ручной трубогиб, обзор современных моделей

В промышленных масштабах, используют электротрубогибы, однако, для небольших производств, а также для хозяйственно-бытовых нужд, отлично подойдет и ручная модель профилегиба. Ручные трубогибы отличает компактность, мобильность и надежность в эксплуатации.

Есть оборудование, предназначенное только для сгибания заготовок круглого сечения. Пример — MATRIX 181335. Его основные характеристики:

максимальное усилие на штоке — 12 т;
максимальный угол гиба — 90 градусов;
сечение трубы — до 51 мм;
ход штока — 235 мм;
вес — 38 кг;
габариты — 180х580х650 мм;
стоимость — от 12 тысяч рублей.

Достаточно мощная модель, позволяющая работать с крупными заготовками. Чуть меньшая мощность, но больший функционал наблюдается у гидравлического профилегиба PROMA Качок 0002. Прокатка трубы состоит из нескольких циклов, пользователь меняет направление движения специальной рукояткой. Гидропривод оснащается цепной передачей.

Характеристиками гидравлического профилегиба PROMA являются:

допустимое сечение для гибки — круг, квадрат;
наибольшее сечение трубы — 30 мм;
толщина стенок — до 3 мм;
наибольшая сторона квадратного профиля — 50 мм;
габариты — 470х405х505 мм (встречаются модификации с незначительными отклонениями);
вес — 41 кг;
стоимость — от 22 тысяч рублей.

Лучшие арбалетные трубогибы

Принцип действия таких моделей заключается в выдавливании участка трубы. В качестве основного рабочего элемента они используют специальную форму, рассчитанную на установку заготовки определенного диаметра.

Ridgid 326-P

97%

покупателей рекомендуют этот товар

Особенностью модели является уникальный скользящий механизм, быстро устанавливающий башмаки в положение, соответствующее диаметру трубы. Это упрощает эксплуатацию устройства, позволяя легко обрабатывать заготовки различных размеров.

Максимальный угол изгиба — 90°. Надежный храповой механизм гарантирует качественное сгибание, что исключает риск деформации металла. Эргономичная рукоять имеет противоскользящее рельефное покрытие для более удобного захвата.

Достоинства:

компактность и относительно небольшой вес (3,2 кг);
удобен в использовании;
легко транспортировать;
надежный захват;
быстрая настройка под нужный диаметр.

Недостатки:

высокая цена.

Ridgid 326-P рекомендован для сгибания труб из металлопластика. Отличный выбор для работы в труднодоступных местах или стесненной обстановке.

Зубр Эксперт 23522-H7

96%

покупателей рекомендуют этот товар

Модель поставляется в пластиковом кейсе с ложементами, что облегчает ее хранение и транспортировку. В комплект также входят сменные гибочные сегменты, обеспечивающие комфортную работу с заготовками различного диаметра (от 10 до 22 мм). Возможность их быстрой замены повышает производительность.

Общий вес инструмента — 4,9 килограмма. Устройство обеспечивает высокую точность произведения изгибов во всех плоскостях. Корпус и основные компоненты Эксперта выполнены из металла, рукоять со специальным тиснением удобна для захвата.

Достоинства:

удобно переносить в комплектном кейсе;
легкая смена сегментов;
прочная конструкция;
надежный захват;
быстрое высвобождение трубы.

Недостатки:

тяжеловат.

Зубр Эксперт используется при монтаже систем водоснабжения, отопления, кондиционирования и пр. Универсальный выбор для профессиональной эксплуатации.

Kraftool Industrie 23501-H6

90%

покупателей рекомендуют этот товар

В качестве основного материала здесь используется сталь. Она обеспечивает прочность и устойчивость корпуса к большим механическим нагрузкам. Продуманная конструкция дает возможность управлять устройством одной рукой.

Максимальный рабочий угол — 90°, диаметр заготовки — до 23 мм. Быстрая замена гибочных сегментов и легкое высвобождение трубы гарантируют высокую производительность при эксплуатации станка. Для удобства хранения и транспортировки трубогиба и вспомогательных компонентов предусмотрен эргономичный пластиковый кейс.

Достоинства:

удобство использования;
богатая комплектация;
легкость транспортировки;
высокая производительность.

Недостатки:

непрочный кейс.

Kraftool Industrie подойдет для сгибания труб из алюминия, меди, тонкостенной и нержавеющей стали.

TIM FB1632P

87%

покупателей рекомендуют этот товар

В комплекте с трубогибом TIM идут все необходимые элементы для начала работы. Среди них сменные загибы для труб различного диаметра, винты крепления кубов и поперечины.

Размеры заготовок — от 16 до 32 миллиметров. Устройство имеет простую конструкцию, не боится повышенных механических нагрузок. Все основные детали покрыты защитной краской для противодействия коррозии.

Достоинства:

удобный в использовании;
богатая комплектация;
коррозиестойкость и общая долговечность;
малый вес (3,1 кг).

Недостатки:

тонкослойное покрытие.

Tim FB1632P предназначен для сгибания металлополимерных труб и подойдет для самостоятельного монтажа газо- или водопроводной магистрали.

17 лучших дрелей

Рейтинг лучших гидравлических трубогибов для профильной трубы

Гидравлические ручные сгибатели для профильных труб пользуются особым спросом. Цены на них обычно умеренные, а обращаться с такими станками проще, чем с механическим оборудованием. Нужно прикладывать меньшую силу для формирования изгиба.

АПВ-9 Профессионал

Российский трубогиб подходит для выполнения работ как в домашней мастерской, так и на выезде. Универсальная модель поддерживает три вида гибки, взаимодействует и с круглыми, и с профильными трубами. Приспособление оснащено термически закаленными вальцами сборного типа, позволяющими самостоятельно выставлять размеры проточки, элементы изготовлены из высокопрочной стали.

Гидравлический домкрат трубогиба обладает грузоподъемностью 10 т и справляется с заготовками повышенной твердости. Позволяет работать как с крупными, так и с малыми трубами.

Средняя стоимость профильного трубогиба АПВ-9 составляет 30000 рублей

Metal Master APV-200

Компактный, но мощный гидравлический станок способен изгибать профильные трубы с максимальным диаметром 60/40/2. Вальцы инструмента термически закалены и обладают высоким запасом прочности. Всего предусмотрено два прижимных элемента и один ведущий верхний. Благодаря подшипникам вальцы легко вращаются, боковые могут перемещаться в горизонтальной плоскости, что обеспечивает широкий радиус сгибания.

Важно! Станок для профильных труб можно установить в мастерской, а можно вывозить с собой на объекты. Оборудование легко помещается в багажник.
Средняя стоимость гидравлического трубогиба APV-200 начинается от 69000 рублей

Metal Master TGA 40

Гидравлический профильный трубогиб позволяет выполнять деформацию квадратных и круглых труб, а также сгибать арматуру и стальные полосы. Подходит, в том числе для изготовления перил, элементов теплиц и декоративных деталей. Годится как для домашнего, так и для производственного применения, станок используют в строительстве, машиностроении и приборостроении.

Демонстрирует высокую устойчивость к эксплуатационным нагрузкам. Достаточно легок в управлении, подача заготовки производится ручным методом, а гидравлический прижим обеспечивает быструю и точную деформацию. Подходит для обработки профильных труб диаметром до 40 мм.

Купить гидравлический станок TGA 40 можно от 20000 рублей

Технические характеристики и оснащение

Выбор приспособления для сгибания труб, конечно же, разумно делать ещё и с упором на технические возможности инструмента

Немаловажное значение для выбора имеет оснащение дополнительными аксессуарами. Для всех гидравлических и прочих трубогибов главный аксессуар – это рабочие насадки, благодаря которым гнут трубы разного диаметра и профиля

Неотъемлемые рабочие элементы практически каждого трубогиба – башмаки. Их также часто называют шаблонами, определяющими радиус сгиба трубы

В целом, выбирая трубогиб, рекомендуется обратить внимание на следующие характеристики:

Усилие, прилагаемое к силовому штоку.
Расстояние для хода силового штока.
Допустимый угол изгиба.
Число рабочих насадок.
Радиус рабочих насадок.

Читать далее: Парки Москвы – 20 лучших парков столицы, где погулять в Москве

Дополнительного внимания при выборе гидравлического трубогиба заслуживает также вес конструкции и габаритные размеры.

Усилие, прилагаемое к силовому штоку – это параметр, фактически определяющий несколько моментов, допускающих совершение качественной операции сгиба:

жёсткость материала трубы;
диаметр трубы;
угол загиба.

Двенадцатитонный трубогиб с гидравлическим приводом. Имеется в виду не масса конструкции, а усилие мощностью в 12 тонн, которое создаёт гидроцилиндр инструмента Жёсткость трубы напрямую зависит от структуры материала и технологии производства. По сути, не обязательно вычислять степень жёсткости. Достаточно определить толщину стенки трубы, чтобы сопоставить степень жёсткости с рабочим давлением трубогиба. К примеру, инструмент, дающий усилие на силовом штоке в 10 тонн, рассчитан на сгиб стальных труб с толщиной стенки до 5 мм.

Большинство гидравлических приспособлений поддерживают обработку труб, имеющих условный диаметр прохода 1/2 – 2 дюйма (15 – 50 мм). Но есть также конструкции, сгибающие стальные круглые и профильные трубы больших диаметров. Возможности трубогиба сгибать изделия с большим проходным диаметром обычно определяются габаритными размерами инструмента и параметрами усилия на силовом штоке.

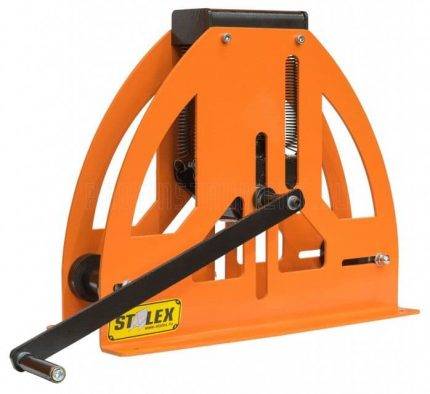

Уникальный инструмент от фирмы Stalex, при помощи которого возможен сгиб трубы на угол до 180º. Редкие конструкции обладают такими возможностями

Промышленные ручные и автоматизированные механизмы с гидравликой большинством моделей обеспечивают сгиб под углом от 0 до 90º. Этой величины вполне достаточно для многих вариаций монтажа при обустройстве водопроводов и прочих коммуникаций. Однако при необходимости есть возможность выбрать инструмент с углом сгиба до 180º. Наглядный пример (будет рассмотрен ниже) – разработка компании Stalex в образе модели HB-12.

Лучшие электрические трубогибы

Такое оборудование применяется для большого объема работ, потому что оператор вообще не задействует собственную силу — все действие выполняется электромотором и редуктором.

Приспособления подходят как для выпуска серийной водопроводной продукции в крупных масштабах, так и для изготовления кованных изделий.

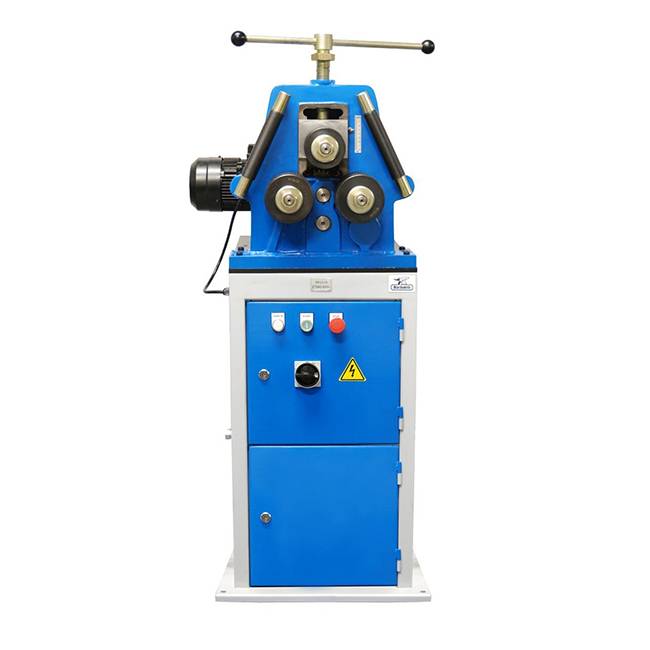

Blacksmith ETB40-50HV — вертикальная модель для художественной ковки

Это лучший электрический трубогиб ввиду наличия двух приводных валов со скоростью вращения 18 оборотов в минуту, что свидетельствует о высокой производительности.

Управление осуществляется педалями, поэтому руки оператора свободны для быстрой смены заготовок или удержания края для придания определенной формы.

Станок имеет вертикальное расположение. Ход прижимного ролика выполняется в ручную. Чтобы мгновенно остановить работу предусмотрено две аварийные кнопки: на корпусе и на подставке с педалями.

Плюсы:

универсальная форма роликов для гиба квадрата, профильной и круглой трубы, полосок металла, уголков;
рассчитан на максимальный диаметр до 42 мм;
справится с толщиной стенки 2,5 мм;
пластиковые ограничители на приводе винтовой пары;
эффективная работа за счет скорейшего прижатия ролика и сокращений количества циклов;
удобное управление ножными педалями;
отверстия в основании для закрепления станка к полу и повышения устойчивости;
за счет вертикального исполнения не занимает много места в мастерской и оператору удобно работать стоя.

Минусы:

стоимость от 165000 рублей;
масса 230 кг трудна при транспортировке;
для подключений нужна трехфазная сеть 380 В;
ручное передвижение прижимного ролика.

Трубогиб с ручным приводом

Принцип работы такого трубогиба очень прост и заключается в том, что человек воздействует на трубу при помощи рычага или гидравлического насоса. Такие трубогибы подходят тля труб небольшого диаметра из полимерных материалов, цветного металла и нержавейки.

К положительным качествам трубогиба этого типа можно отнести:

Низкую стоимость и доступность.
Простоту в использовании (не нужно иметь большой опыт для использования такого инструмента).
Мобильность инструмента, низкий вес позволяет брать его с собой.

Среди недостатков выделяют:

Низкая производительность и медленная работа. Требуется приложить много физических сил и потратить достаточное количество времени для выполнения поставленной задачи.
Такой трубогиб возможно применять к ограниченному количеству труб (только малого диаметра и из мягких металлов).
Неудобно выполнять более одного изгиба на отрезке трубы.
Низкая точность радиуса изгиба.

Ручной трубогиб чаще всего применяют в домашних условиях для выполнения изгибов, не требующих большой точности и работ, которые не требуют быстроты выполнения. Как правило, такие трубогибы используются всего несколько раз в год.

Это интересно: Намоточный станок для трансформаторов, катушек: выявляем суть

Лучшие трубогибы механического типа

Ручные трубогибы бывают на станине и без нее. Первый вариант требует места, и стоит дороже. Зато он способен работать с большим диаметром и управлять им куда легче. Ручные инструменты, в плане обращения с ними, сложнее, но и стоят дешевле. Профильная труба также поддается сгибанию в них, но всегда есть ограничения по размеру сечения. Суть в том, что используя исключительно ручную силу, вы просто не сможете продавить толстостенную трубу. Также у ручных трубогибов есть ограничение на максимальный угол изгиба. Согнуть материал под 180 градусов с их помощью не получится. Как правило, максимальный поворот составляет 90 градусов, и это следует учитывать при покупке.

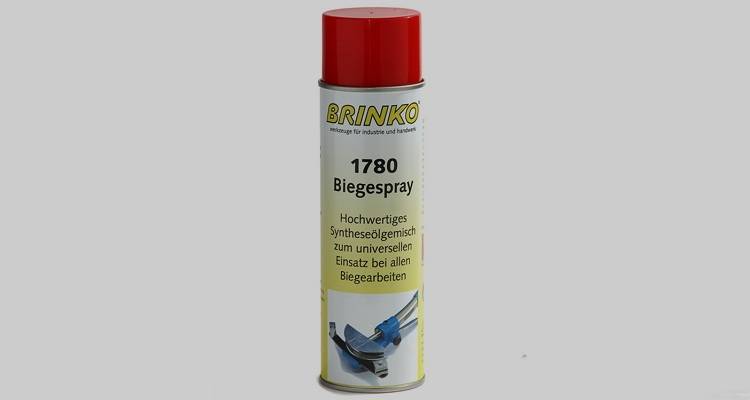

Смазка для гидравлических устройств

Каждое приспособление, в состав которого входят подвижные элементы, нуждается в смазке. Для осуществления рабочего процесса гидравлического трубогиба нужно специальное масло. Такое масло должно обладать следующими характеристиками:

Чистота масла при перепадах температур. Оно должно обладать достаточной прозрачностью и не иметь тенденции к образованию осадка при низких и высоких температурах.
Гидролитическая стабильность. При попадании на гидравлический трубогиб воды, масло должно обеспечивать работоспособность механизма и оберегать его от ржавления.
Фильтрационные качества. Масло должно иметь не слишком густую консистенцию, чтобы свободно проходить через очистительные фильтры.

Для обслуживания трубогиба нужно применять качественные средства

Соответствие вышеперечисленным требованиям позволяет защитить гидравлическое оборудование и продлить срок его эксплуатации. Гидравлическая смазка является необходимой частью любого подвижного механизма. Без него эксплуатация такого оборудования попросту невозможна. Кроме защитных свойств, смазка позволяет уменьшить физическую нагрузку при сгибании труб.

ИВЧертеж редуктора трубогиба

Редуктор (рис 3), состоящий из червячной пары 14, 1 а цилиндрической зубчатой пары 7, 4, установлен на станине, представляющей собой сварную раму, закрытую с боков съемными крышками. На поворотном диске 6, жестко связанном с шестерней 4, закреплены две шпонки 5, через которые передается крутящий момент гибочному ролику.

Сменный шкив 10 клиноременной передачи соединяется с червяком 14 при помощи планки 9, выполняющей роль шпонки и срезного предохранителя от перегрузок по крутящему моменту.

Установленные на машине шкивы обеспечивают частоту вращения поворотного диска 2,5 об/мин. Для изменения частоты вращения поворотного диска на 5,8 min-1 поменяйте местами ведомый и ведущий шкивы.

В пульт управления установлен электронный блок, служащий для отключения электродвигателя, при достижении поворотным диском заданного угла гиба или исходного положения при обратном ходе. Заданный угол гиба высвечивается на индикаторе 18. Угол гиба устанавливается кнопками «+» иди «-» на пульте управления.

Балка, установленная в сварном кронштейне, закрепленном на верхней плоскости редуктора, может поворачиваться вокруг цапфы и имеет поперечное перемещение. На балке установлены: имеющая продольное перемещение призматическая колодка поджима трубы, система рычагов и тяг выдергивания дорна и штанги с откидными упорами. Для удобства транспортирования балка, штанга и тяги выполнены разъемными. Приводной электродвигатель подвешен на подмоторной плите, шарнирно соединенной с корпусом редуктора. Натяжение клиновых ремней осуществляется при помощи гаек.

Краткий обзор промышленных конструкций

Выбор промышленных моделей можно сфокусировать, к примеру, на продуктах отечественных компаний. Но изделия зарубежного производства тоже заявляют о себе достаточно активно.

Бюджетные ручные варианты

Гидравлическому трубогибу серии ТГ доступны трубы диаметром от 15 до 50 мм с толщиной стенки до 4,5 мм. Аппарат легко сгибает изделия на угол до 90º за счёт создаваемого на силовом штоке усилия в 12 тонн. Простейшая конструкция и качественные материалы – залог длительной службы этого приспособления. Предназначается для работы с круглыми трубами.

Не менее интересной выглядит ещё одна разработка от фирмы Stalex. По техническим возможностям трубогиб HB-12 не уступает моделям ТГ. Этот аппарат рассчитан на работу с трубами, имеющими толщину стенки не больше 2,5 – 4,0 мм.

Основное предназначение – обработка круглых труб, но также поддерживается работа с профилем. Конструкцию весом всего 40 кг рекомендуется внимательно изучить владельцам частных хозяйств. Для применения в бытовых условиях это удачный выбор.

профильные трубы

Следующий претендент на выбор – ручной вертикальный гидравлический инструмент «Зубр», создающий усилие на штоке до 10 тонн. Модель сгибает трубы диаметром 15 – 76 мм с толщиной стенки до 5 мм. Угол сгиба до 90º легко создаётся без дополнительного нагрева трубы. Комплектуется четырьмя запасными роликами и рабочими насадками в количестве 8 штук.

Горизонтальная конструкция трубогиба SWG-2 производства Renza позиционируется оптимальным выбором для жилищно-коммунальной сферы. На монтаже трубопроводов разного назначения этот инструмент незаменим. Сгибает трубы до 50 мм по внешнему диаметру под углом до 90º. Расстояние хода силового штока 250 мм.

Для удобства эксплуатации инструмент дополнен треножной подставкой и колесами. Предназначено устройство для сгиба круглых труб.

Дорогие автоматизированные устройства

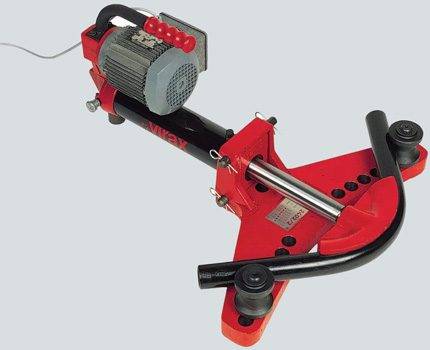

Оснащённый электромотором инструмент Ridgid – продукт производства США, выбор вполне обоснованный, если речь идёт о промышленном применении. Продукты компании представлены серией конструкций (три серийных разработки), каждая из которых обладает своими преимуществами.

Это один из тех эффективно действующих инструментов, которые позволяют делать сгибы под углами до 180º при помощи специальных башмаков. Несмотря на приличный вес (75 – 110 кг), приспособление относится к универсальному переносному оборудованию.

Практически похожую конструкцию имеет разработка французских инженеров из компании Virax. Устройство с электрическим приводом (однофазным) предназначено для работы с трубами наружного диаметра 12 – 50 мм. Гидравлический цилиндр обеспечивает усилие на штоке, равное 8 тоннам. Максимально возможный угол сгиба может составлять 90º.

Этот список логично также дополнить немецким инструментом – продуктом компании Rothenberger. Для выбора универсального мобильного трубогиба с электроприводом инструмент подходит без лишних слов. Удобное и нужное техническое средство на стройке, в системе ЖКХ, в хозяйстве газоснабжения и др.

Модель Robull Me от Rothenberger обеспечивает сгиб с радиусом до 90º для металлических труб диаметром 3/8 – 2 дюйма. Мощность электродвигателя – 900 Вт, при мощности гидроцилиндра 150 кН (15 000 кг).

Конструкция оснащается механизмом автоматического возврата поршня гидроцилиндра. Объём заправляемого гидравлического масла – 1 л. В комплекте есть установочная тренога, два гибочных шаблона. Предлагаются две модификации устройства – с открытой и закрытой рамой.

Особенности трубогиба

Трубогиб использует сенсорный экран для добавления модуля числового управления , операции диалогового типа, простой настройки программы;
Конструкция устойчива, не деформируется;
Для каждого файла можно установить 16 углов изгиба, в памяти можно сохранить 16 наборов файлов;
Функция медленного позиционирования, стабильный угол изгиба, точность повторения достигает ± 0,1 °;
Сообщение об ошибке отображается на экране, помогите оператору немедленно устранить;
Обеспечить собственные исследования и разработки координат преобразования стоимости обработки трубы, программное обеспечение можно приобрести и установить на настольный компьютер для редактирования расчета.

Виды методов

Трубогиб для металлопластиковых труб – элементарный станок, работающий на одной механике. Станок незаменим для трубопровода, в том числе и толстостенного и металлопластикового. В нем можно работать с разными видами металла (сталь, алюминий, медь, цинк и их сплавы). Для большей производительности, участки сгиба можно предварительно довести до красна, чтобы отпустить металл, снять внутренние напряжения и сделать его более мягким.

Холодный метод

Распространен в гаражном мастерстве. Если нет паяльной лампы и горелки – им можно пользоваться. Из недостатков – требуется больше усилий. Холодный металл тверже, может треснуть. Поэтому подходит только для сырой стали и мягких цветных металлов. Безопаснее, в сравнении с горячим прокатом, так как не приходится работать с высокими температурами.

Горячий метод

Требует горелку и паяльную лампу. Нагрев снимает напряжение с металла и поэтому он становится более податливым, но это актуально только для тонкостенного трубопроката. Толстостенные трубки невозможно прогреть более чем на 300 градусов в условиях гаража.

Преимущества

Среди множества ручных трубогибов, наиболее популярными и востребованными считаются станки гидравлического типа. На это есть свои весомые причины.

Гидравлические устройства способны качественно согнуть даже 3-ех дюймовую круглую трубу. Они успешно используются, как профессионалами – для выполнения больших объемов работ, так и начинающими любителями, которые хотят согнуть одну-две профильные или круглые трубы.

Кроме таких преимуществ как:

простота в изготовлении;
надежность;
прочность;
низкая стоимость,

еще их ценят за силу воздействия, благодаря которой можно обрабатывать не только толстостенные стальные трубы, но и работать с достаточно крупными изделиями из других металлов: алюминия, меди, латуни, бронзы.

Кроме того, специальная установка (домкрат) значительно облегчает труд оператора, который прилагает минимум усилий для получения большой силы давления на стальные, или с иных материалов, трубы.

Важно! Нельзя сгибать трубу больше, чем предвидено конструкцией такого устройства, хотя возможности для этого могут быть. Связано это с возможными невидимыми повреждениями готовой детали, которые обязательно проявятся чуть позже, во время эксплуатации

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Классификация устройств

Под определенную работу трубогиб гидравлический подбирается с учетом следующих характеристик:

диаметр стенок трубы и их толщина;
требуемый угол изгиба (степень деформации);
максимальное усилие, оказываемое устройством.

Также оборудование различается по специфике работы. Бывают ручные (механические) и электрические трубогибы. Первые имеют рукоятку, посредством которой накачивается жидкость, и один клапан, возвращающий цилиндр на исходное место. Ручной гидравлический трубогиб предназначен для труб небольшого диаметра.

Для габаритных заготовок лучше подойдет электрический аналог. У него имеется электронасос и двухступенчатая рукоятка, позволяющая цилиндру совершать возвратно-поступательное движение. Трубогиб гидравлический с электроприводом имеет большие габариты и потребляет много энергии, зато оператору работать на нем намного проще.
